🔥 内容介绍

超导磁能储存（Superconducting Magnetic Energy Storage，SMES）系统作为一种高效、快速响应的能量储存技术，凭借其近乎零损耗的能量存储特性、毫秒级的充放电响应速度以及极高的循环寿命，在电力系统调频调峰、可再生能源并网稳定、脉冲功率供应等领域展现出巨大的应用潜力。对 SMES 系统进行精准建模与仿真，是优化其设计、提升运行性能以及推动实际工程应用的关键环节。

超导磁能储存系统的基本构成与工作原理

SMES 系统主要由超导磁体、低温制冷系统、功率转换系统（PCS）和控制系统四大部分组成，各部分协同工作实现能量的高效存储与释放。

超导磁体是 SMES 系统的核心部件，其利用超导体在临界温度、临界磁场和临界电流以下呈现的零电阻特性，能够以磁场形式长时间储存大量能量，且几乎无焦耳热损耗。磁体的储能容量与超导线圈的电感（L）和通过的电流（I）密切相关，计算公式为 E = 1/2LI²，因此提升线圈电感和承载电流是提高储能容量的关键。

低温制冷系统的作用是为超导磁体提供稳定的低温环境，使其维持在超导态。不同类型的超导体所需的制冷温度不同，例如传统的低温超导体（如 NbTi、Nb₃Sn）需要液氦（4.2K）制冷，而高温超导体（如 YBCO、BSCCO）可在液氮温区（77K）甚至更高温度下工作，大大降低了制冷系统的复杂度和能耗。

功率转换系统是连接超导磁体与外部电网或负载的桥梁，负责实现能量的双向传递。在充电过程中，PCS 将外部交流电能转换为直流电能，为超导磁体充电；在放电过程中，PCS 将磁体储存的直流电能逆变为交流电能，输送至外部系统。PCS 通常由变流器、滤波器、变压器等设备构成，其性能直接影响 SMES 系统的响应速度和能量转换效率。

控制系统则根据外部系统的需求（如电网频率偏差、负载功率变化），实时调节 PCS 的工作状态，实现对充放电功率、电流的精确控制，确保 SMES 系统安全、稳定、高效地运行。

超导磁能储存系统的建模关键环节

SMES 系统的建模需要综合考虑各核心部件的物理特性和动态行为，构建能够准确反映系统整体性能的数学模型。

超导磁体建模

超导磁体的建模是 SMES 系统建模的核心，需重点考虑超导体的电磁特性和热特性。

在电磁特性方面，超导体在超导态下虽呈现零电阻，但当电流、磁场或温度超过临界值时会发生失超（从超导态转变为正常态），导致电阻急剧增大并产生大量热量，严重时会损坏磁体。因此，磁体模型需包含超导体的临界特性方程，以描述电流、磁场、温度对其电阻的影响。此外，线圈的电感特性（包括自感和互感）也是建模的重要内容，电感值会随线圈结构、电流大小以及周围磁场环境的变化而变化，需通过电磁场仿真或解析计算获取。

在热特性方面，模型需考虑磁体的热传导、热容量以及与低温制冷系统的热交换过程。当磁体发生局部失超时，失超区域的热量会向周围扩散，模型需能够模拟温度的时空分布，为失超保护设计提供依据。

功率转换系统建模

功率转换系统的建模主要围绕其电力电子器件（如 IGBT、晶闸管）的开关特性和电路拓扑结构展开。根据充放电工作模式，PCS 可分为整流模式（充电）和逆变模式（放电），模型需准确描述两种模式下的电路方程和控制逻辑。

例如，在整流模式下，三相桥式整流电路将交流电压转换为直流电压，为超导磁体充电，模型需包含整流桥的开关函数、滤波电感和电容的动态特性，以及电流闭环控制系统的传递函数。在逆变模式下，逆变器将直流电压逆变为与电网同频同相的交流电压，模型需考虑逆变桥的脉冲宽度调制（PWM）策略、输出滤波器对谐波的抑制作用，以及与电网的同步控制机制。

低温制冷系统建模

低温制冷系统的模型需反映其制冷能力、动态响应特性以及与超导磁体的热交互。模型通常包含制冷机的性能曲线（如制冷量与温度的关系）、冷量传输过程中的热损失，以及温控系统的反馈调节机制。通过该模型可分析制冷系统对磁体工作温度的维持能力，以及在磁体失超等突发情况下的热管理性能。

控制系统建模

控制系统模型主要描述 SMES 系统的控制策略和调节机制，包括功率控制、电流控制和失超保护控制等。

功率控制根据外部指令（如电网调度信号）确定 SMES 系统的充放电功率目标，并通过调节 PCS 的输出电压或电流实现功率跟踪。电流控制则用于稳定超导磁体的电流，避免因外部扰动导致电流波动过大，影响储能容量和磁体安全。失超保护控制通过实时监测磁体的电压、温度等参数，在检测到失超信号时迅速触发保护动作（如切断电源、接入耗能电阻），防止失超范围扩大。

控制系统模型通常采用传递函数、状态空间方程或离散事件模型等形式，与功率转换系统和超导磁体模型耦合，构成完整的 SMES 系统动态模型。

超导磁能储存系统的仿真实现与应用

SMES 系统的仿真可借助多种专业工具实现，如电力系统仿真软件（PSCAD/EMTDC、MATLAB/Simulink）、电磁场仿真软件（COMSOL Multiphysics、ANSYS Maxwell）以及多物理场耦合仿真平台等，不同工具适用于不同的仿真需求。

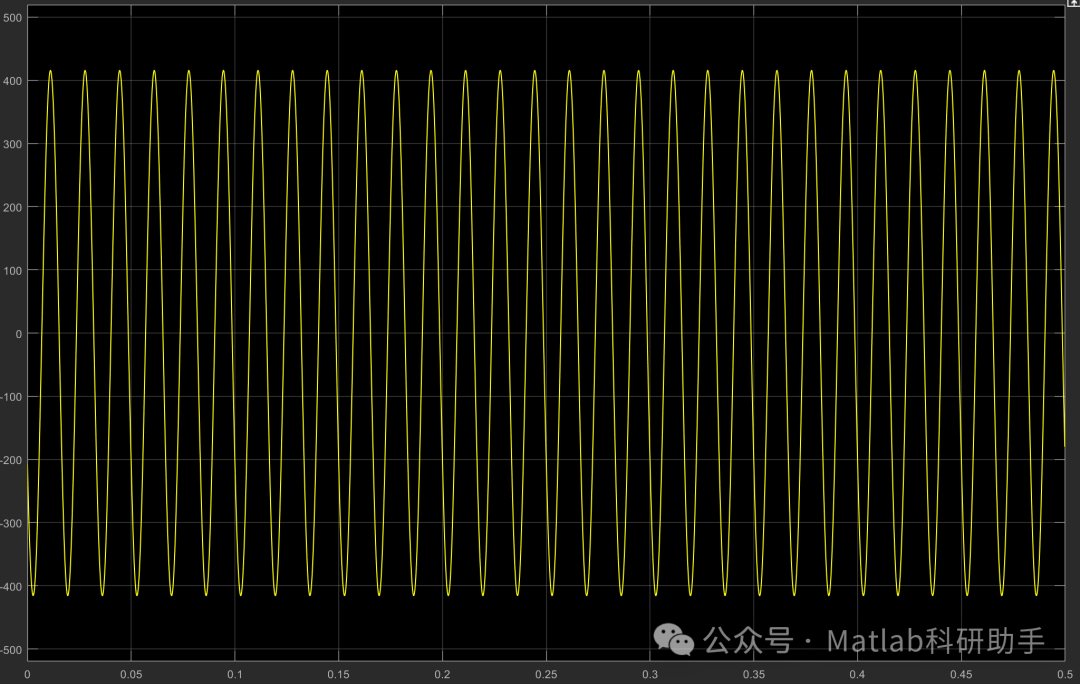

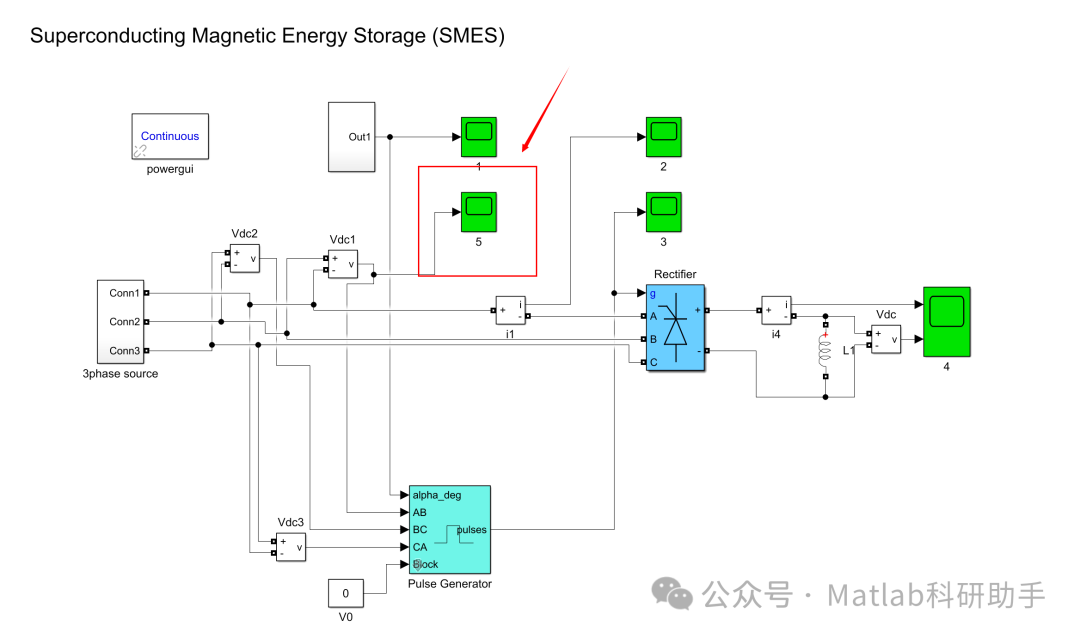

在电磁暂态仿真中，利用 PSCAD/EMTDC 或 Simulink 可构建 SMES 系统与电网连接的整体模型，模拟系统在充放电过程中的电压、电流动态变化，分析其对电网稳定性的影响（如抑制电压波动、改善功率因数）。例如，当电网发生负荷突变时，仿真可直观展示 SMES 系统如何快速释放或吸收能量，维持电网频率稳定。

在电磁场仿真中，COMSOL 或 ANSYS Maxwell 可用于计算超导磁体的磁场分布、电感参数以及涡流损耗，优化线圈的结构设计（如匝数、半径、排列方式），以提高磁体的储能密度和运行安全性。

在多物理场耦合仿真中，通过耦合电磁、热、结构等物理场，可模拟超导磁体在充放电过程中的电磁力、温度场分布以及结构应力变化，分析磁体的机械稳定性和热稳定性，为大型 SMES 磁体的工程设计提供依据。

此外，仿真还可用于验证控制系统的有效性。例如，通过仿真不同失超场景下保护系统的响应时间和动作效果，优化保护策略的参数设置；或模拟不同充放电策略对系统效率和寿命的影响，为制定最优运行方案提供参考。

建模与仿真的挑战与发展趋势

SMES 系统的建模与仿真面临诸多挑战，如超导体复杂的非线性特性（如磁通跳跃、各向异性）难以精确描述，多物理场之间的强耦合关系增加了模型的复杂度，以及大型磁体系统的仿真计算量巨大等。

未来，随着高临界温度超导体技术的发展和多物理场仿真算法的进步，SMES 系统的建模将更加精细化和智能化。例如，结合机器学习算法优化模型参数，提高仿真精度和效率；开发数字孪生系统，实现 SMES 系统全生命周期的实时仿真与监控，为其在智能电网、新能源系统中的广泛应用奠定坚实基础。
