🔥 内容介绍

变压器的开路试验和短路试验是获取其等值电路参数的重要手段，通过这两种试验可精确确定变压器的电阻性参数（如励磁电阻、短路电阻）和感性参数（如励磁电抗、短路电抗）。本文详细介绍了变压器开路试验与短路试验的原理、操作步骤及数据测量方法，重点阐述了如何从试验结果中计算各参数的过程，并分析了试验中的误差来源及减小误差的措施。研究结果为变压器的性能分析、运行维护及等值电路建模提供了关键参数依据，对确保变压器安全稳定运行具有重要意义。

关键词

变压器；开路试验；短路试验；电阻性参数；感性参数；等值电路

一、引言

1.1 研究背景与意义

变压器是电力系统中实现电压变换、电能传输的核心设备，其性能参数直接影响电力系统的运行效率和稳定性。在变压器的设计、制造、运行及维护过程中，准确获取其电阻性和感性参数至关重要。这些参数是构建变压器等值电路的基础，也是分析变压器损耗、效率、电压调整率等性能指标的关键依据。

开路试验和短路试验作为变压器出厂试验和现场试验的重要项目，能够在不破坏变压器结构的前提下，便捷、准确地获取其核心参数。其中，开路试验主要用于确定变压器的励磁参数（励磁电阻和励磁电抗），短路试验则用于确定绕组的漏阻抗参数（短路电阻和短路电抗）。深入理解这两种试验的原理及参数计算方法，对变压器的性能评估和故障诊断具有重要的理论与实际意义。

1.2 国内外研究现状

变压器试验技术的研究已较为成熟，早期主要通过传统的仪表测量和手工计算获取参数，随着电子技术和自动化测试系统的发展，试验的精度和效率得到了显著提升。目前，国内外学者在试验方法优化、误差分析及参数辨识等方面开展了大量研究。

在开路试验方面，研究重点集中在如何消除铁芯非线性特性对参数测量的影响，文献 [1] 提出通过多次改变试验电压获取不同磁通密度下的参数，以更准确地反映变压器在不同运行状态下的励磁特性。在短路试验方面，学者们关注短路电流对试验设备的影响及参数测量的准确性，文献 [2] 设计了一种基于虚拟仪器的短路试验系统，实现了试验数据的实时采集与分析，提高了参数计算的精度。

尽管现有研究已形成较为完善的试验体系，但在实际应用中，由于试验环境、测量仪器精度等因素的影响，参数计算仍可能存在误差。因此，系统梳理试验原理及参数计算方法，分析误差来源并提出改进措施，对提高参数获取的准确性具有重要价值。

1.3 本文主要工作

1. 阐述变压器开路试验和短路试验的基本原理，明确试验的目的和适用条件。

1. 详细描述两种试验的操作步骤，包括试验接线、仪器选择、数据测量等内容。

1. 建立参数计算模型，推导从试验数据中获取励磁电阻、励磁电抗、短路电阻、短路电抗等参数的公式。

1. 分析试验过程中的误差来源，并提出相应的误差减小措施。

1. 通过实例计算，验证参数计算方法的有效性和准确性。

二、变压器开路试验

2.1 试验原理

变压器开路试验又称空载试验，通常在变压器的低压侧施加额定电压，高压侧开路。此时，变压器铁芯中产生额定磁通，绕组中流过空载电流（励磁电流），该电流主要用于励磁，其数值较小（约为额定电流的 2%-10%）。

在开路试验中，变压器的主要损耗为铁芯损耗（磁滞损耗和涡流损耗），绕组的铜损耗可忽略不计（因空载电流很小）。通过测量施加的电压、空载电流及输入功率，可计算出变压器的励磁电阻和励磁电抗。

2.2 试验接线与操作步骤

2.2.1 试验接线

开路试验的典型接线如图 1 所示（以单相变压器为例）：

• 低压侧接入调压器和交流电源，通过调压器调节施加到低压侧的电压至额定值。

• 低压侧串联电流表，用于测量空载电流。

• 低压侧并联电压表，用于测量施加的电压。

• 功率表跨接在低压侧，用于测量空载功率（即铁芯损耗）。

• 高压侧开路，不接入任何负载。

三、变压器短路试验

3.1 试验原理

变压器短路试验又称负载试验，通常在变压器的高压侧施加较低电压，低压侧短路。此时，施加的电压主要用于克服绕组的漏阻抗，使绕组中流过额定电流。

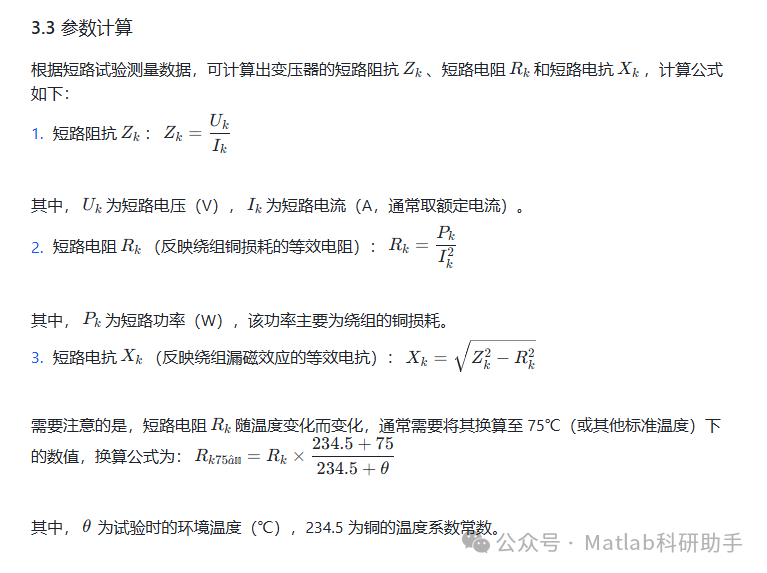

在短路试验中，由于施加的电压较低（约为额定电压的 5%-10%），铁芯中的磁通密度很小，铁芯损耗可忽略不计，试验中的功率损耗主要为绕组的铜损耗。通过测量施加的电压、短路电流及输入功率，可计算出变压器的短路电阻和短路电抗。

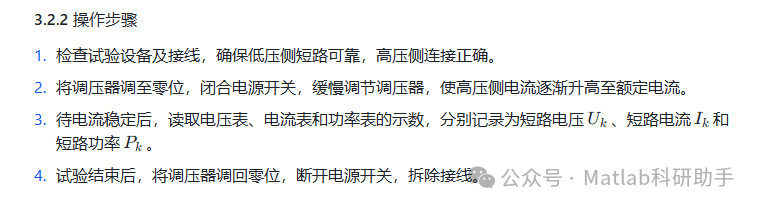

3.2 试验接线与操作步骤

3.2.1 试验接线

短路试验的典型接线如图 2 所示（以单相变压器为例）：

• 高压侧接入调压器和交流电源，低压侧直接短路（通过短路线连接）。

• 高压侧串联电流表，用于测量短路电流。

• 高压侧并联电压表，用于测量施加的短路电压。

• 功率表跨接在高压侧，用于测量短路功率（即铜损耗）。

四、参数的归算

五、误差分析与减小措施

5.1 误差来源

1. 仪器误差：测量电压、电流和功率的仪表精度不足，会导致试验数据存在误差，进而影响参数计算结果。

1. 试验环境影响：环境温度、湿度的变化会影响绕组电阻的测量值；外界磁场干扰可能导致电流、电压测量不准确。

1. 操作误差：试验过程中电压或电流调节不稳定，读数时机不当等操作因素会引入误差。

1. 绕组发热：短路试验中绕组通过额定电流时会产生热量，导致电阻增大，若未进行温度换算，会使短路电阻的计算值偏小。

1. 铁芯非线性：开路试验中，铁芯的磁滞回线和涡流效应具有非线性特性，在不同电压下的励磁参数会有所变化，可能导致参数计算存在偏差。

5.2 减小误差的措施

1. 选用高精度的测量仪器（如 0.5 级及以上的电压表、电流表和功率表），并在试验前对仪器进行校准。

1. 试验应在环境温度稳定（通常为 20℃左右）、无强磁场干扰的场所进行；对于短路试验，应在绕组温度接近环境温度时进行测量，并根据实际温度进行电阻换算。

1. 试验过程中缓慢调节电压或电流，待参数稳定后再读取数据，多次测量取平均值以减小随机误差。

1. 开路试验中，尽量在额定电压下进行测量，以保证参数的代表性；若需研究不同电压下的特性，应进行多次试验并绘制特性曲线。

1. 对于大型变压器，可采用三相试验方法，考虑三相不对称性对参数的影响，提高参数计算的准确性。

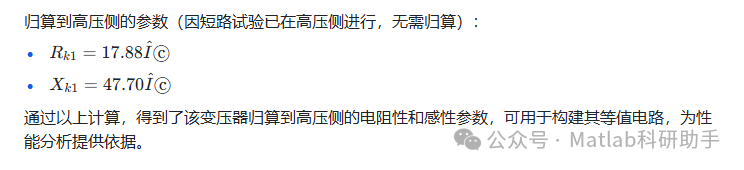

六、实例计算

七、结论

变压器的开路试验和短路试验是获取其电阻性和感性参数的有效手段。开路试验通过测量低压侧的空载电压、电流和功率，可计算出励磁电阻和励磁电抗，反映变压器的铁芯损耗和励磁特性；短路试验通过测量高压侧的短路电压、电流和功率，可计算出短路电阻和短路电抗，反映绕组的铜损耗和漏磁特性。

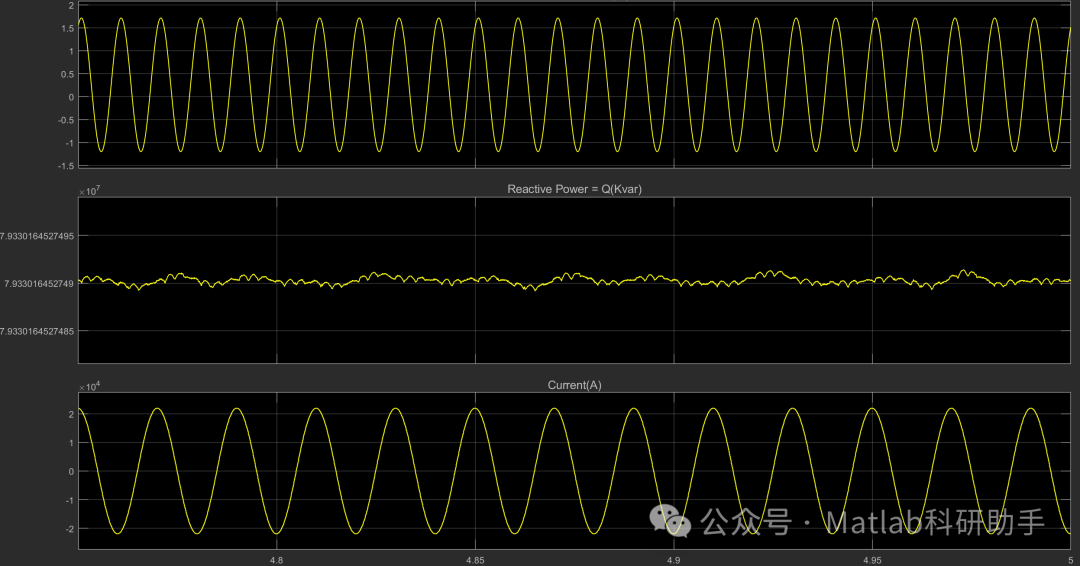

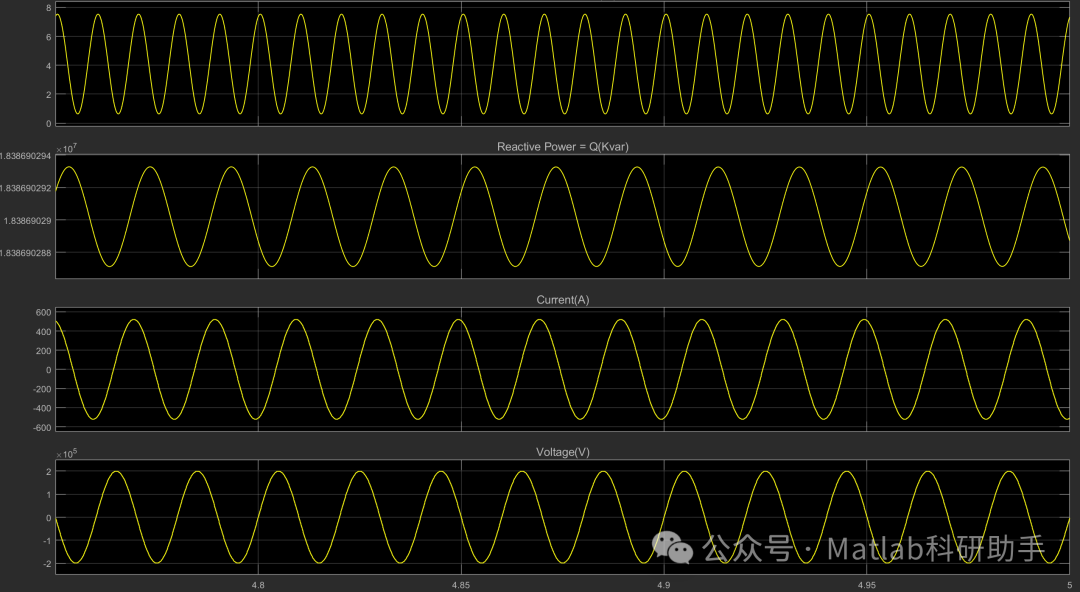

⛳️ 运行结果

🔗 参考文献

[1] 康姣,胡志强,周红茹,等.基于MATLAB/Simulink的染料敏化太阳能电池输出特性仿真[J].大连工业大学学报, 2011, 30(3):4.DOI:10.3969/j.issn.1674-1404.2011.03.009.

[2] 刘震,林辉,司利云.开关磁阻发电系统的故障分析及仿真[J].电力系统及其自动化学报, 2005, 17(5):5.DOI:CNKI:SUN:DLZD.0.2005-05-001.

[3] 李秉宇,杜旭浩,蔡子文,等.基于电热耦合仿真模型的充电装置故障诊断技术研究[J].河北电力技术, 2024, 43(5):38-42.
