🔥 内容介绍

近年来，垂直起降（VTOL）飞行器技术取得了显著进展，其在军事、民用以及科研领域的应用前景日益广阔。传统VTOL飞行器通常采用纯旋翼或纯固定翼构型，各自存在固有的性能限制。纯旋翼飞行器虽具备优异的垂直起降和悬停能力，但在前飞效率和航程方面表现不佳；而纯固定翼飞行器尽管巡航效率高，却无法实现垂直起降。为克服这些局限，融合固定翼和多旋翼优势的复合式VTOL飞行器应运而生。本文旨在深入探讨复合式VTOL飞行器的设计理念、关键技术以及控制策略，重点关注固定翼和四旋翼整合的自主飞行研究，以期为未来高性能、高效率VTOL飞行器的发展提供理论依据和技术支撑。

引言

航空器技术的发展始终围绕提升飞行效率、拓展任务范围以及增强操作灵活性等核心目标。传统的旋翼飞行器，如直升机，凭借其垂直起降和空中悬停能力，在狭小空间作业、空中救援和精确侦察等方面具有无可比拟的优势。然而，其复杂的气动布局、较低的巡航速度以及较差的燃油经济性限制了其在长航时、长航程任务中的应用。与此同时，固定翼飞行器以其出色的巡航效率和高速飞行能力，在远距离运输、大范围侦察等领域占据主导地位。然而，对跑道依赖以及对起降场地的严格要求，使得其在复杂地形和城市环境中难以有效部署。

为了融合两者的优点，规避各自的短板，研究人员提出了复合式VTOL飞行器的概念。这类飞行器通常结合了多旋翼的垂直起降和悬停能力，以及固定翼的高效巡航能力，从而实现了对起降场地的低依赖性、高飞行效率以及广阔的任务适应性。其中，将固定翼和四旋翼结构进行整合的构型，因其相对简单的机械结构和灵活的控制方式，成为当前研究的热点。本文将从设计、控制和自主飞行三个维度，对固定翼和四旋翼整合的复合式VTOL飞行器进行深入探讨。

复合式VTOL飞行器的设计考量

固定翼和四旋翼整合的复合式VTOL飞行器在设计上需要综合考虑气动效率、结构强度、动力布局以及模式转换等多个方面。

2.1 气动布局设计

复合式VTOL飞行器的气动布局是其性能的关键。在垂直起降和悬停模式下，飞行器主要依靠旋翼提供升力和控制力；而在平飞模式下，固定翼则承担了主要的升力作用。因此，在设计中需要平衡两种模式下的气动特性。常见的气动布局包括倾转旋翼、倾转机翼以及升力风扇/涵道风扇等。

倾转旋翼构型：
这种构型将旋翼安装在可倾转的支架上，在垂直起降时旋翼轴线垂直向上，提供升力；在平飞时旋翼轴线向前倾转，提供拉力，并由固定翼提供升力。其优点是模式转换平滑，缺点是机械结构复杂，控制难度较大。
倾转机翼构型：
这种构型将旋翼直接集成在可倾转的机翼上。在垂直起降时，整个机翼向上倾转，旋翼提供升力；在平飞时，机翼恢复水平，旋翼提供拉力，机翼提供升力。相较于倾转旋翼，其结构更为紧凑，但气动耦合效应更强。
升力风扇/涵道风扇构型：
这种构型在机身内部或机翼上集成独立的升力风扇或涵道风扇，用于垂直起降和悬停。在平飞时，这些风扇停止工作或作为辅助推力，主要由固定翼提供升力。这种构型的优点是气动干扰小，缺点是增加了飞行器重量和复杂性。

对于四旋翼整合的复合式VTOL飞行器，通常采用在固定翼机身下方或翼尖处加装四旋翼动力单元的方案。这种设计简化了模式转换，但需要在固定翼巡航效率和四旋翼悬停稳定性之间进行权衡。旋翼的位置、数量和尺寸直接影响飞行器的升力、推力以及控制能力。

2.2 结构强度与轻量化

复合式VTOL飞行器需要在不同的飞行模式下承受不同的气动载荷和结构应力。因此，结构设计必须满足高强度和高刚度的要求，同时兼顾轻量化。先进复合材料，如碳纤维、玻璃纤维等，被广泛应用于机身、机翼和旋翼的制造，以降低结构重量，提升有效载荷和续航能力。此外，结构件的优化设计，如采用桁架结构、蜂窝夹层结构等，也能有效提升比强度和比刚度。

2.3 动力系统集成

动力系统是复合式VTOL飞行器的“心脏”。其需要为垂直起降、悬停以及水平巡航提供充足的动力。根据飞行器的尺寸和性能需求，可采用纯电动、油电混合或纯燃油动力。

纯电动系统：
适用于小型和中型复合式VTOL飞行器，具有环保、噪音低、控制精度高等优点。然而，电池能量密度是其主要瓶颈，限制了续航里程和载荷能力。
油电混合系统：
将燃油发动机和电动机结合，通过发电机为电池充电，或直接为电机供电。这种系统兼具燃油动力的高能量密度和电动力的灵活性，适用于对续航里程有较高要求但又需具备垂直起降能力的飞行器。
纯燃油系统：
适用于大型和长航时复合式VTOL飞行器。其优点是能量密度高，续航能力强，但噪音大、振动大，且对环保性有一定影响。

对于四旋翼整合构型，通常采用分布式电推进系统，每个旋翼由独立的电机驱动，这不仅提高了系统的冗余性，也简化了机械传动。

2.4 模式转换机构设计

模式转换是复合式VTOL飞行器最核心的技术之一，涉及到从垂直起降/悬停模式到平飞模式，以及从平飞模式到垂直起降/悬停模式的平稳过渡。模式转换机构的设计直接影响飞行器的安全性和飞行性能。对于倾转构型，需要设计精确可靠的倾转机构，并配合相应的控制策略。对于四旋翼整合构型，模式转换通常表现为四旋翼推力从主要提供升力到主要提供前向推力的变化，同时固定翼逐渐产生升力。这要求动力系统具备快速响应和精确控制的能力。

复合式VTOL飞行器的控制策略研究

复合式VTOL飞行器在不同飞行模式下，其气动特性和动力学模型存在显著差异，这对控制系统提出了巨大挑战。

3.1 飞行模式与动力学模型

悬停与垂直起降模式：
在此模式下，飞行器主要依赖四旋翼提供升力、俯仰、滚转和偏航控制。其动力学模型与标准四旋翼飞行器类似，但需要考虑固定翼对气流的干扰以及额外的质量惯性。
平飞模式：
在此模式下，飞行器主要依靠固定翼提供升力，并通过舵面（如副翼、升降舵、方向舵）进行姿态和轨迹控制。四旋翼可能继续提供部分推力以辅助飞行，或完全停转以减少阻力。其动力学模型与传统固定翼飞行器类似。
模式转换阶段：
这是控制最复杂的阶段。在此阶段，四旋翼和固定翼共同作用，飞行器动力学特性发生剧烈变化。控制系统需要实现两种模式之间的平滑过渡，避免出现失速、滚转不稳等现象。

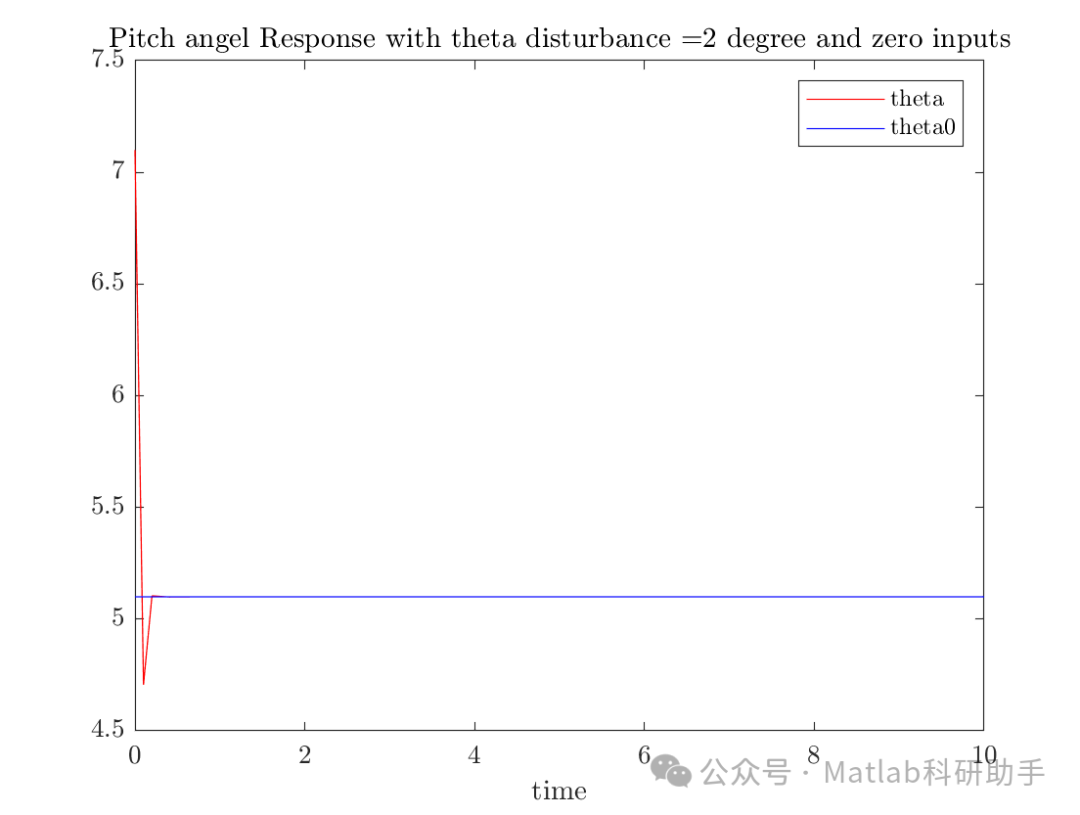

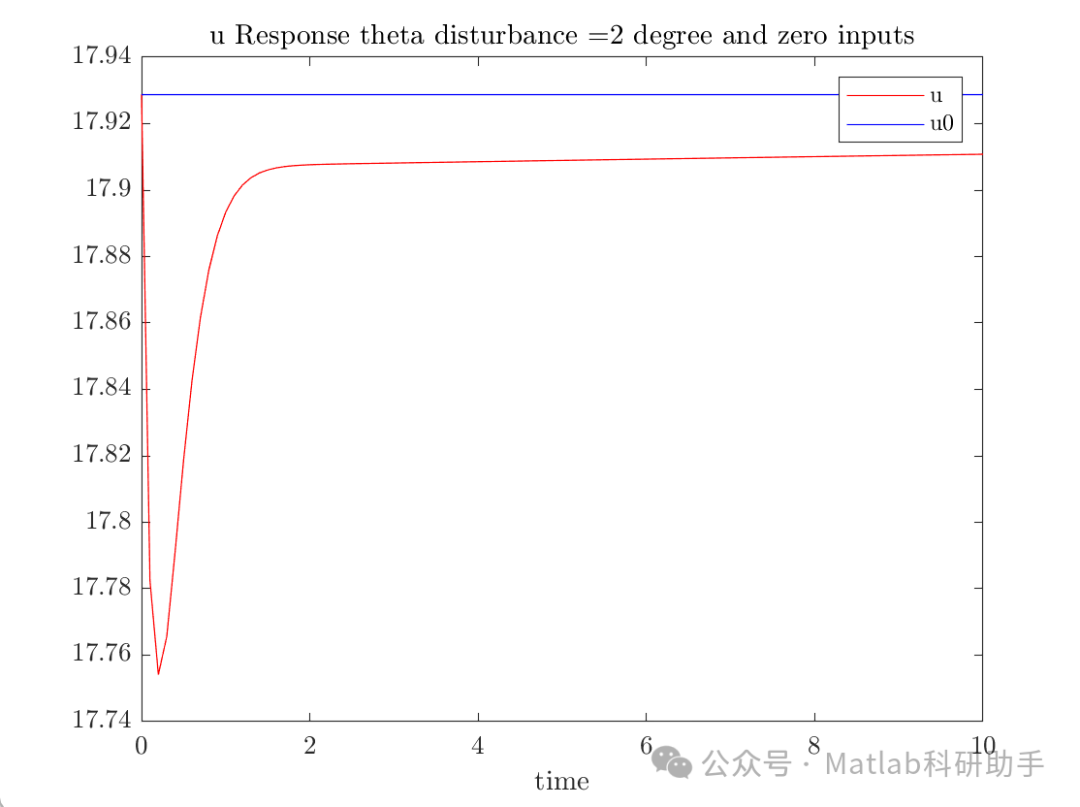

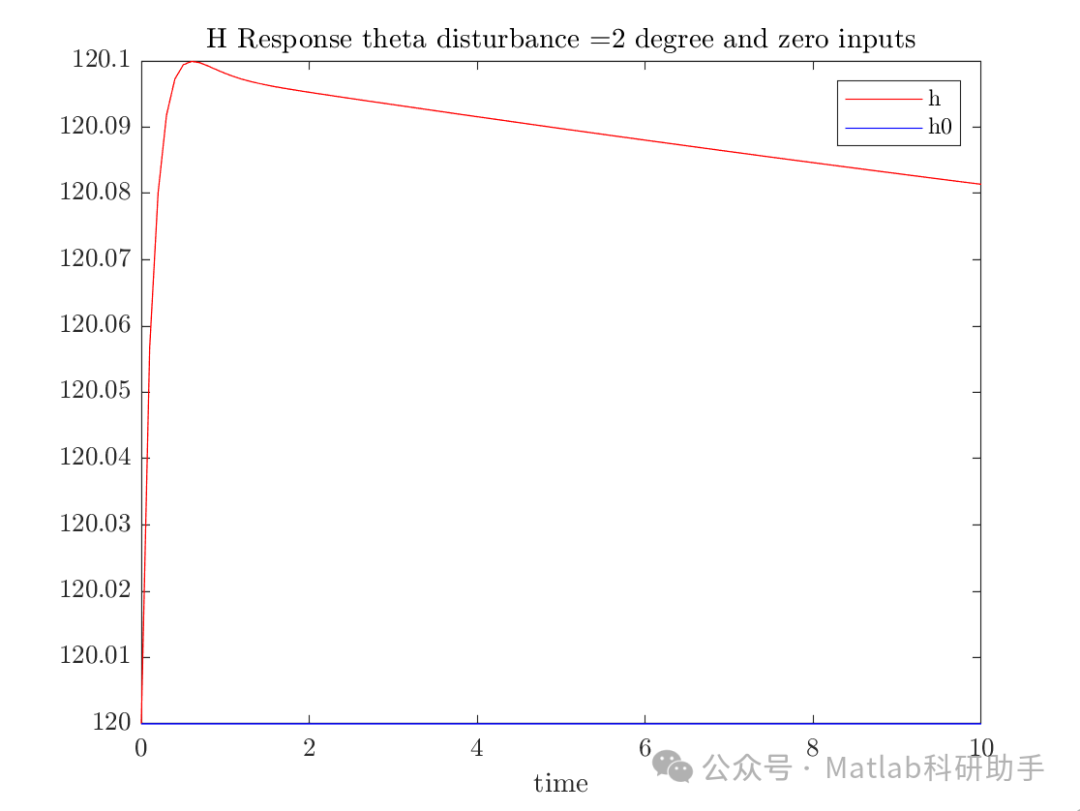

3.2 姿态与位置控制

无论是悬停还是平飞，精确的姿态和位置控制是飞行器安全飞行的前提。常用的控制方法包括PID控制、LQR控制、H∞控制以及滑模控制等。

PID控制：
简单易实现，但参数整定困难，对模型不确定性和外部扰动鲁棒性较差。
LQR控制：
基于线性二次型最优控制理论，能够实现多变量系统的最优控制，但依赖于精确的线性化模型。
H∞控制：
具有较强的鲁棒性，能够有效抑制外部扰动和模型不确定性，但控制器设计相对复杂。
滑模控制：
对模型参数变化和外部扰动不敏感，具有较强的鲁棒性，但可能存在颤振问题。

对于复合式VTOL飞行器，需要设计分层的控制架构。底层为姿态稳定控制，上层为轨迹跟踪控制。在模式转换阶段，需要引入增益调度或模糊控制等方法，以适应动力学模型的变化。

3.3 模式转换控制

模式转换是复合式VTOL飞行器控制的核心与难点。关键在于实现升力生成方式的平稳切换和飞行状态的稳定过渡。

升力分配：
在模式转换过程中，需要实时分配四旋翼和固定翼的升力贡献。例如，在从悬停转向平飞时，四旋翼的垂直推力逐渐减小，同时增加前向推力，而固定翼的迎角逐渐增加，产生更多升力。
姿态与速度耦合：
模式转换过程中，姿态和速度之间存在强耦合。例如，在平飞模式下，飞行器的俯仰姿态直接影响固定翼的迎角，进而影响升力；而在悬停模式下，俯仰姿态主要用于控制水平移动。
过渡算法：
可采用基于时间、基于状态或基于轨迹的过渡算法。基于时间的算法相对简单，但鲁棒性较差；基于状态的算法通过监测飞行状态变量触发转换，更为灵活；基于轨迹的算法则规划一条平滑的轨迹，使飞行器沿着预定路径完成转换。

近年来，人工智能技术，特别是强化学习，为模式转换控制提供了新的思路。通过让飞行器在仿真环境中自主学习，可以得到更优的模式转换策略。

四旋翼整合自主飞行研究

自主飞行是复合式VTOL飞行器发展的重要方向，它使得飞行器能够在无需人工干预的情况下完成复杂任务。

4.1 环境感知与定位

自主飞行首先需要飞行器能够感知自身所处环境和精确的自身位置。

传感器融合：
惯性测量单元（IMU）、全球定位系统（GPS）、视觉传感器（单目、双目、深度相机）、激光雷达（LiDAR）等是常用的感知设备。通过卡尔曼滤波、扩展卡尔曼滤波（EKF）或粒子滤波等算法进行传感器融合，可以获得更精确的姿态、位置和速度估计。
视觉里程计与SLAM：
在GPS信号受限或缺失的环境中，视觉里程计（VO）和同步定位与地图构建（SLAM）技术变得尤为重要。通过分析相机图像序列，可以估计飞行器的运动轨迹并同时构建环境地图，为自主导航提供支持。

4.2 路径规划与轨迹跟踪

自主飞行需要飞行器具备从起点到终点的路径规划能力，并能够精确跟踪规划的轨迹。

全局路径规划：
在已知环境地图或通过SLAM构建地图后，可以使用A*算法、RRT（Rapidly-exploring Random Tree）算法、PRM（Probabilistic RoadMap）算法等进行全局路径规划，寻找从起点到终点的无碰撞路径。
局部路径规划：
在飞行过程中，由于环境动态变化或存在未知的障碍物，需要进行实时的局部路径规划，以避开障碍物并修正全局路径。动态窗口法（DWA）、人工势场法等是常用的局部路径规划方法。
轨迹跟踪：
规划好路径后，需要设计轨迹跟踪控制器，使飞行器能够精确地沿着预定轨迹飞行。模型预测控制（MPC）、非线性增益调度控制等是常用的轨迹跟踪方法。

4.3 任务决策与智能导航

高级的自主飞行需要飞行器具备任务决策和智能导航能力。

任务规划：
针对不同的任务需求（如侦察、运输、巡检等），需要对任务进行分解和排序，生成一系列子任务，并分配相应的飞行模式和路径。
故障诊断与容错：
在自主飞行过程中，飞行器可能会遭遇传感器故障、执行器故障或动力系统故障。需要设计相应的故障诊断机制，并实现容错控制，以保证飞行器的安全返回或继续完成任务。
协同控制：
在多飞行器协同作业时，需要设计分布式协同控制算法，实现飞行器之间的信息共享、任务分配和路径协调，以完成复杂的集群任务。

挑战与展望

尽管复合式VTOL飞行器技术取得了显著进步，但仍面临诸多挑战：

气动耦合与建模：
在模式转换阶段，固定翼和旋翼的气动特性存在强耦合，精确建模和仿真仍然是难题。
能量管理与续航：
电池能量密度和电机效率是制约电动VTOL飞行器续航能力的关键因素。
噪音与振动：
多个旋翼和发动机的运行会导致较高的噪音和振动，影响乘坐舒适性和环境。
安全性与适航性：
复合式VTOL飞行器的复杂性对安全性认证和适航性提出了更高要求。
智能决策与自主学习：
现有自主飞行系统在复杂、动态、未知环境下的鲁棒性和泛化能力仍需提升。

展望未来，复合式VTOL飞行器技术将朝着以下方向发展：

多构型融合与优化：
探索更多高效、灵活的复合式VTOL构型，并进行气动、结构、动力一体化优化设计。
智能控制与自适应：
发展基于人工智能、深度学习的自适应控制算法，提升飞行器在复杂环境下的鲁棒性和自主决策能力。
新能源与高效动力：
研发更高能量密度电池、更高效的电机和混合动力系统，延长续航里程，降低运行成本。
人机共融与智能交互：
发展更加直观、友好的人机交互界面，并实现飞行器与人类的协同工作。
集群化与网络化：
推动多飞行器协同控制技术，实现集群化、网络化作业，拓展任务范围和效率。

结论

固定翼和四旋翼整合的复合式垂直起降飞行器代表了未来航空器发展的重要方向。其融合了传统固定翼和多旋翼的优势，具备了优异的垂直起降和悬停能力，同时保持了较高的巡航效率。本文从气动布局、结构强度、动力系统和模式转换等方面阐述了其设计考量，并深入探讨了姿态控制、模式转换控制和自主飞行策略。尽管面临气动耦合、能量管理等诸多挑战，但随着新材料、新动力、人工智能等技术的不断发展，复合式VTOL飞行器有望在城市空中交通、物流运输、应急救援和军事侦察等领域发挥越来越重要的作用，为人类社会带来革命性的变革。
