🔥 内容介绍

现代无线通信系统面临的主要挑战之一是多径传播引起的信号失真。多径效应，特别是那些具有非理想衰减特性的多径，会导致符号间干扰 (ISI)，显著降低系统的性能。本文深入研究了在具有指数衰减多径信道下运行的16QAM (16-Quadrature Amplitude Modulation) 系统的各个组成部分。文章详细探讨了发射机的设计原理、指数衰减多径信道的建模方法以及接收机在存在ISI和噪声时的信号处理技术。特别关注了均衡技术在减轻多径效应影响中的作用。通过对发射、传输和接收过程的全面分析，本文旨在提供一个对在复杂衰落环境中工作的16QAM系统的深入理解，并为提高其性能提供理论基础。

引言

随着无线通信技术的飞速发展，对更高数据传输速率和更可靠通信的需求日益增长。正交幅度调制 (QAM) 是一种广泛应用的数字调制技术，它通过同时调整载波的幅度和相位来传输比特信息，从而实现较高的频谱效率。在众多QAM格式中，16QAM由于其在频谱效率和复杂度之间的良好平衡，被广泛应用于多种无线通信标准，如Wi-Fi (IEEE 802.11a/g/n/ac) 和LTE。

然而，无线信号在传播过程中往往会经历多径效应。由于信号遇到建筑物、地形或其他障碍物反射，会产生多个延迟、衰减和相移的副本，这些副本最终在接收端叠加。多径效应会导致信号在时间上扩散，如果不同径的延迟差大于符号周期，就会引起符号间干扰 (ISI)。ISI是无线通信中的主要干扰源之一，它会模糊当前符号与前一个或后一个符号之间的界限，导致误码率急剧升高。

在实际的多径环境中，不同径的衰减特性并非一致。许多信道模型采用指数衰减来描述不同延迟径的功率。这意味着随着延迟的增加，多径的功率呈指数级衰减。这种模型在许多实际场景中具有一定的代表性，例如在建筑物内部或城市环境中。研究在具有指数衰减多径信道下的16QAM系统，对于理解和克服实际通信环境中的挑战至关重要。

本文将系统地研究在具有指数衰减多径信道下工作的16QAM系统的三个核心组成部分：发射机、信道和接收机。首先，我们将介绍16QAM发射机的基本原理和设计。接着，我们将详细阐述指数衰减多径信道的建模方法及其对16QAM信号的影响。最后，我们将重点讨论接收机在存在ISI和噪声时的信号处理技术，特别是均衡技术在恢复原始信号中的作用。通过对这三个环节的深入分析，希望能为在复杂衰落环境中设计和优化16QAM系统提供有益的见解。

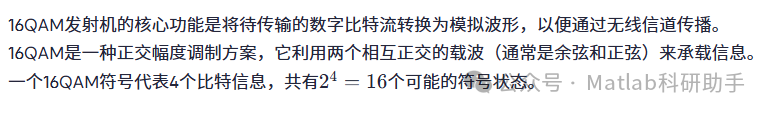

发射机

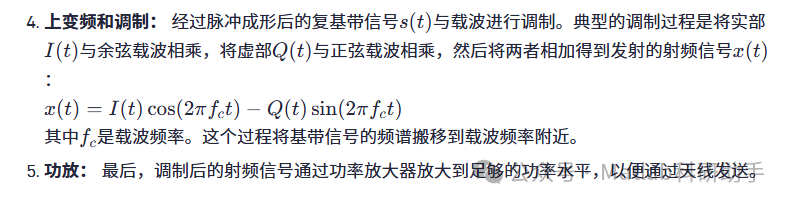

16QAM发射机的基本组成部分通常包括：

16QAM发射机的设计需要权衡功率效率、线性度以及成本等因素。特别是在多径信道中，为了应对衰落和噪声，发射功率需要足够高。同时，为了避免放大器非线性引起的失真，通常需要采用线性度较高的功放或者采用预失真技术。

信道

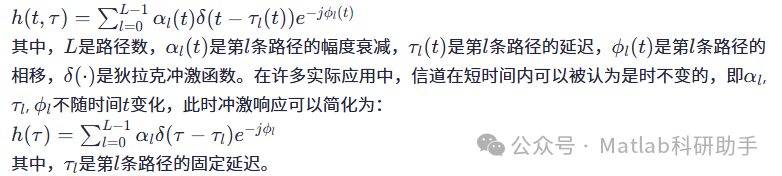

无线信道是连接发射机和接收机的物理媒介。在多径环境中，发射信号会沿着多条路径传播到接收端，每条路径具有不同的延迟、衰减和相移。这种多径传播可以用一个线性时变系统来描述，其冲激响应为：
h(t,τ)=∑l=0L−1αl(t)δ(t−τl(t))e−jϕl(t)

指数衰减多径信道模型

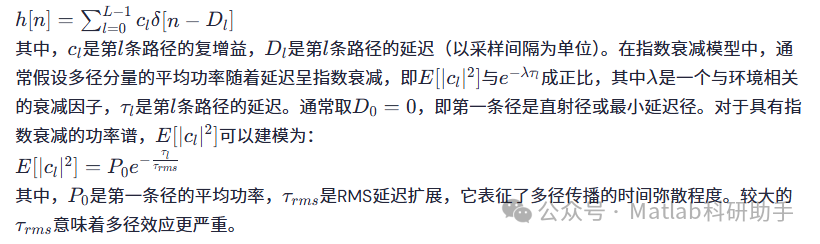

在许多实际场景中，多径分量的功率随着延迟的增加而呈指数衰减。这种信道模型称为指数衰减多径信道。其离散时间冲激响应可以表示为：
h[n]=∑l=0L−1clδ[n−Dl]

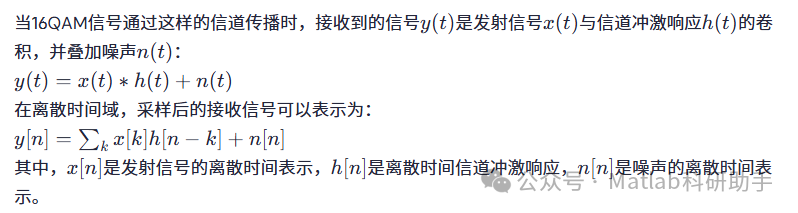

指数衰减多径信道的影响体现在：

符号间干扰 (ISI):
如果信道的冲激响应持续时间超过符号周期，那么当前符号的能量会扩散到后续符号的时间间隔内，反之亦然。这导致接收信号是多个符号的叠加，使得解调变得困难。指数衰减特性意味着延迟较大的径虽然功率较低，但仍然会对信号造成影响，特别是在ISI的累积效应下。
频率选择性衰落:
多径效应导致信道在频域上呈现非平坦的特性，即不同频率分量受到不同程度的衰减和相移。这种频率选择性衰落会扭曲信号的频谱，进一步恶化ISI。指数衰减特性会影响信道频率响应的形状。
信号功率衰减:
信号的总功率会随着传播距离增加而衰减，同时多径的叠加效应可能导致瞬时功率的起伏（瑞利衰落或莱斯衰落）。

在具有指数衰减的多径信道中，即使延迟较大的径功率较低，但由于其数量可能较多，且累积效应，仍然会对接收信号的质量产生不可忽视的影响，尤其是在宽带通信系统中，符号周期较短，更容易受到多径延迟的影响。

接收机

接收机的主要任务是从受到信道衰落、多径干扰和噪声污染的接收信号中恢复出原始的数字比特流。在存在指数衰减多径效应的信道下，接收机的设计面临巨大的挑战，尤其是 ISI 的存在。

16QAM接收机的基本组成部分通常包括：

下变频：
接收到的射频信号首先通过下变频器将其频谱搬移到基带或中频。这通常通过与本地振荡器产生的余弦和正弦信号相乘并进行低通滤波来实现。
匹配滤波：
下变频后的信号通常通过匹配滤波器。匹配滤波器是发射端脉冲成形滤波器的时域反转共轭，其作用是在采样时刻最大化信号的信噪比 (SNR)，同时最小化ISI。然而，在多径信道中，简单的匹配滤波并不能完全消除 ISI。
采样：
经过匹配滤波后的信号在每个符号周期结束时进行采样。理想情况下，如果信道是理想的（没有ISI），在采样时刻可以得到不受其他符号干扰的信号。但在多径信道中，采样值包含了当前符号以及前一个或多个符号的干扰分量。
均衡：
均衡是接收机中至关重要的部分，其目的是减轻多径引起的ISI。均衡器通过对接收到的信号进行处理，试图补偿信道的失真。在存在指数衰减多径效应的信道中，均衡器的设计尤为重要。常用的均衡技术包括：
- 线性均衡器：
  线性均衡器通常是横向滤波器 (Transversal Filter)，其输出是其输入的线性组合。常用的线性均衡器有零强迫 (Zero Forcing, ZF) 均衡器和最小均方误差 (Minimum Mean Square Error, MMSE) 均衡器。ZF均衡器试图完全消除ISI，但这可能会放大噪声。MMSE均衡器则在消除ISI和抑制噪声之间进行折衷，以最小化输出信号与期望信号之间的均方误差。在多径信道中，信道冲激响应是多径分量的叠加，线性均衡器通过调整其滤波器系数来近似信道的逆滤波，从而抵消ISI。
- 非线性均衡器：
  非线性均衡器，如判定反馈均衡器 (Decision Feedback Equalizer, DFE)，在处理严重 ISI 时通常比线性均衡器性能更好。DFE包含一个前向滤波器和一个反馈滤波器。前向滤波器处理接收到的信号，而反馈滤波器则利用已经判定的先前符号来消除它们对当前符号造成的ISI。这对于具有较长尾部（由指数衰减引起）的信道冲激响应尤其有效。
- 最大似然序列估计 (MLSE) 均衡：
  MLSE均衡器通过维特比算法等方法，在考虑信道冲激响应和噪声的情况下，寻找最有可能发射的符号序列。MLSE均衡器理论上可以达到最优性能，但其复杂度随着ISI跨越的符号数呈指数增长，对于具有较长多径延迟的信道计算量巨大。
  在具有指数衰减多径的信道中，由于信道冲激响应具有指数衰减的尾部，ISI可能会持续几个甚至更多的符号周期。因此，均衡器的长度（对于线性均衡器和DFE）或状态数（对于MLSE）需要足够长才能有效地补偿ISI。指数衰减特性虽然意味着延迟较大的径功率较低，但这些低功率的径可能很多，其累计效应仍然需要有效的均衡技术来应对。
符号判决：
经过均衡器处理后的信号被送入符号判决器。对于16QAM，判决器将接收到的复数值与16个星座点进行比较，选择距离最近的星座点作为判决结果。
符号解映射：
判决得到的星座点被解映射回对应的4个比特。
比特流输出：
最后，解映射得到的比特被组装成原始的数字比特流。

为了提高接收机的性能，除了均衡技术外，还可以采用其他技术，例如信道编码与交织，分集接收等。信道估计是实现均衡和相干解调的关键步骤。接收机需要准确地估计信道的冲激响应，以便设计和调整均衡器。在时变信道中，信道估计需要实时或准实时地进行。

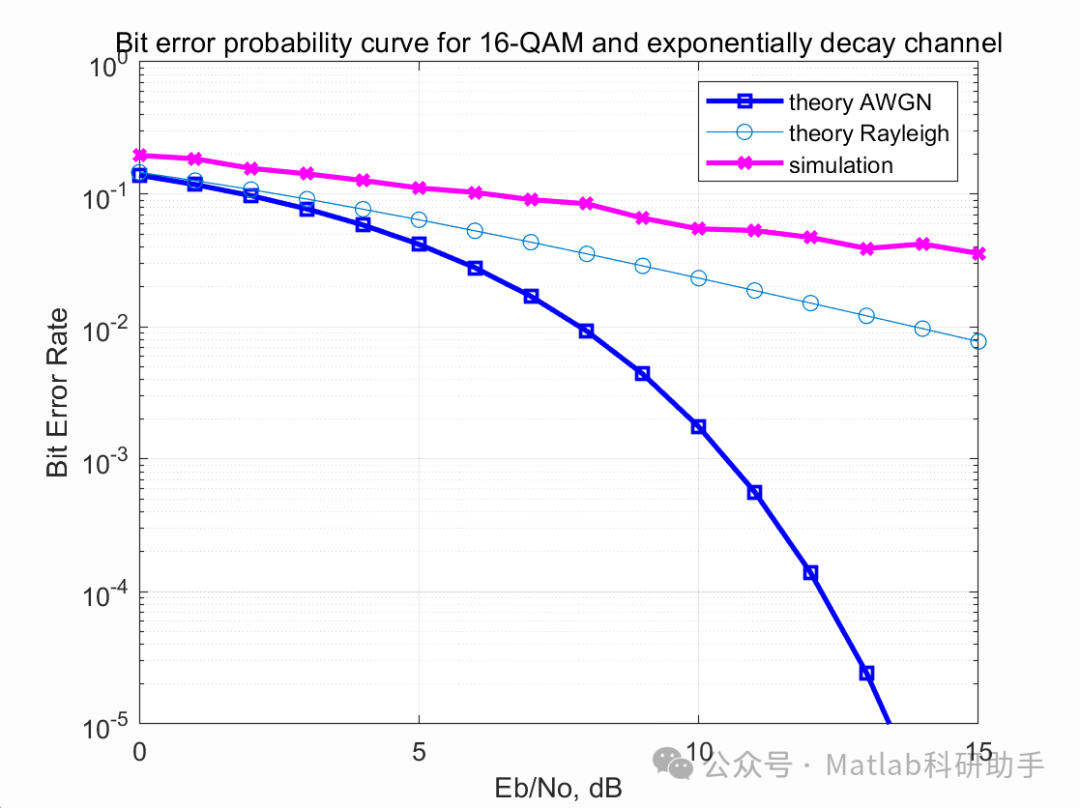

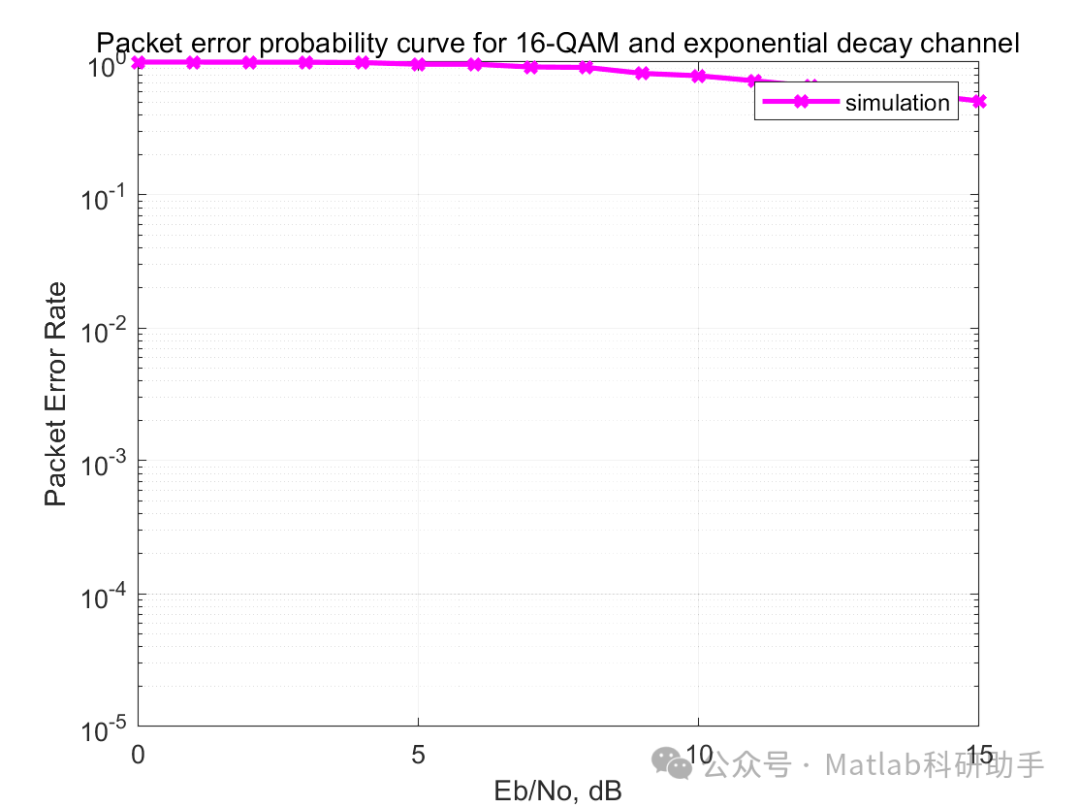

系统性能分析与讨论

在具有指数衰减多径信道的16QAM系统中，系统性能（通常用误码率 BER 或误符号率 SER 来衡量）受到多种因素的影响：

信道特性：
- 多径延迟扩展 (τrmsτrms):
  较大的延迟扩展会导致更严重的ISI，从而恶化性能。指数衰减特性使得即使是延迟较大的径也会贡献一部分ISI。
- 衰减因子 (λλ):
  指数衰减的速度。较小的λλ（衰减较慢）意味着延迟较大的径的功率相对较高，ISI问题更严重。
- 多径分量数量 (LL):
  更多的多径分量通常会增加ISI的复杂性。
- 多径增益和相移的随机性：
  瑞利衰落或莱斯衰落等随机特性导致瞬时信道状态变化，影响性能。
噪声水平：
加性高斯白噪声 (AWGN) 是不可避免的，会降低信噪比，影响判决的准确性。
均衡技术：
均衡器的类型、长度和系数的准确性直接影响其抑制ISI的能力。MMSE均衡器通常在噪声和ISI都存在的情况下提供更好的性能。DFE在处理长尾ISI时通常表现优异。
信道估计精度：
准确的信道估计是有效均衡的基础。信道估计误差会导致均衡器性能下降。
调制格式：
16QAM是一种高阶调制，对ISI和噪声更敏感，因为星座点之间的距离相对较小。
系统带宽：
宽带系统更容易受到多径延迟的影响，因为符号周期较短。

在指数衰减多径信道中，由于较长延迟径的功率非零，即使不是很大，也会对 ISI 产生贡献。这要求均衡器能够处理更长的 ISI 跨度。同时，指数衰减的特性也可能使得信道冲激响应的能量集中在较小的延迟范围内，这在一定程度上简化了均衡器的设计，但仍然需要仔细选择均衡器的长度和算法。

研究具有指数衰减多径信道的16QAM系统有助于理解在现实复杂环境中高阶调制系统的行为。通过仿真和实验，可以评估不同均衡技术在不同信道参数下的性能表现，并根据实际应用需求选择最优的接收机方案。例如，在室内环境中，多径通常具有较明显的指数衰减特性，此时研究该模型具有重要的实践意义。

结论

本文深入研究了在具有指数衰减多径信道下运行的16QAM系统的发射机、信道和接收机。我们详细阐述了16QAM发射机的基本原理和组成，包括比特映射、脉冲成形和调制。接着，我们重点分析了指数衰减多径信道的建模方法及其对16QAM信号造成的符号间干扰和频率选择性衰落。最后，我们详细探讨了接收机在应对这些挑战时所采用的关键技术，特别是不同类型的均衡器在减轻ISI中的作用。

在具有指数衰减多径的信道中，多径效应是影响16QAM系统性能的主要因素。有效的接收机设计，特别是采用高性能的均衡技术，对于恢复原始信号和保证通信质量至关重要。MMSE均衡器和DFE在实践中被广泛应用，能够有效地抑制 ISI，而MLSE均衡器虽然能提供最优性能，但其复杂度限制了其在延迟扩展较大的信道中的应用。

未来的研究可以进一步关注在更复杂的指数衰减多径信道模型下，例如结合瑞利衰落或莱斯衰落的随机信道，研究自适应均衡算法、深度学习在信道估计和均衡中的应用，以及探索如何在硬件实现中降低均衡器的复杂度和功耗，以便在实际系统中更好地应对多径干扰。同时，结合信道编码、分集技术等其他抗衰落措施，可以进一步提升系统在恶劣信道环境下的鲁棒性。通过对发射、传输和接收环节的综合研究，可以更好地设计和优化在具有指数衰减多径信道下运行的16QAM系统，以满足未来无线通信对高速率和高可靠性的需求。
