🔥 内容介绍
雷达系统作为现代电子信息技术的重要组成部分,广泛应用于军事、民用等领域,承担着目标探测、跟踪、识别等关键任务。通过计算机建模与仿真,可以深入理解雷达系统的工作原理,优化系统性能,降低研发成本。本文将重点探讨雷达信号处理流程中的关键环节,分析回波波形、中放后波形、IQ相干检波后波形、脉压后波形、MTI对消后波形、相参积累后波形、取模后波形以及CFAR处理后波形等一系列关键信号处理过程中的波形演变,以期为雷达系统设计与优化提供参考。

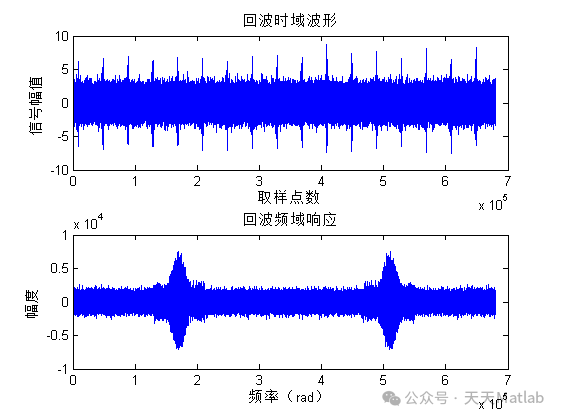

1. 回波波形:目标信息的原始载体
雷达系统发射一定形式的电磁波,并接收由目标反射回来的回波信号。回波波形是整个信号处理流程的起点,携带着目标的距离、速度、方位角等关键信息。理想情况下,回波信号是发射信号的延迟和衰减版本,但实际环境中,回波信号会受到多种因素的影响,变得复杂而微弱。
- 多径效应:
雷达信号可能经过多条路径到达接收机,例如直达路径和地面反射路径,形成多个回波叠加,导致信号的幅度和相位发生变化,产生多径干扰。
- 大气衰减:
电磁波在穿透大气层时,会受到大气吸收、散射等影响,导致信号强度衰减,尤其是高频信号。
- 噪声干扰:
雷达接收机接收到的信号中,除了有效回波信号外,还包含各种噪声,例如热噪声、外部电磁干扰等,这些噪声会降低信噪比,影响目标检测性能。
- 杂波干扰:
地面、海面、植被等物体也会反射雷达信号,形成杂波干扰,杂波信号强度通常远大于目标回波信号,严重影响目标检测。
因此,原始回波波形通常表现为淹没在噪声和杂波中的微弱信号,需要通过后续的信号处理环节进行提取和增强。其数学模型可以用以下公式简单表示:
r(t) = A * s(t - τ) * exp(j * 2 * pi * fd * t) + n(t) + c(t)
其中,r(t)
为回波信号,A
为信号幅度衰减系数,s(t)
为发射信号,τ
为时间延迟,fd
为多普勒频移,n(t)
为噪声,c(t)
为杂波信号。

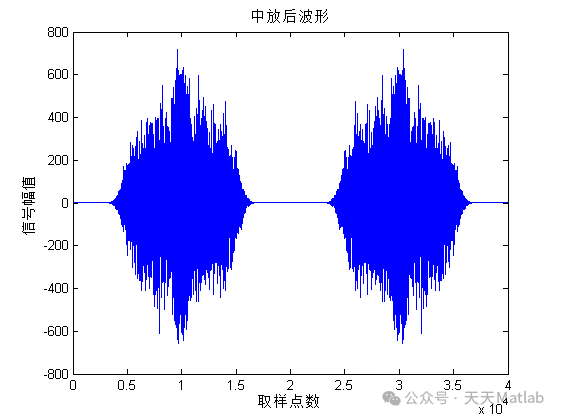

2. 中放后波形:信号放大的初步处理
为了提高回波信号的强度,以便进行后续的信号处理,雷达接收机通常会采用中频放大器(Intermediate Frequency Amplifier, IFA) 对回波信号进行放大。中放的作用主要是提高信噪比,抑制噪声的影响。
中放后波形与原始回波波形在形式上基本一致,只是幅度得到了显著提升。然而,中放的设计需要仔细考虑增益、带宽和线性度等因素,以避免信号失真和引入额外的噪声。如果中放的增益过高,可能会导致接收机饱和,影响信号处理性能;如果带宽过窄,则可能滤除信号中的有效成分,降低目标检测概率。

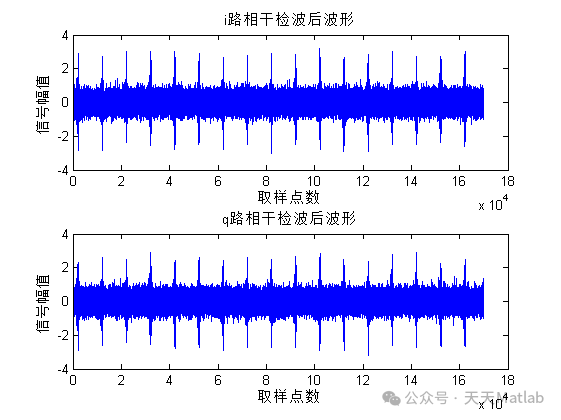

3. IQ相干检波后波形:基带信号的提取
IQ相干检波(In-phase and Quadrature Demodulation)是将射频或中频信号转换为基带信号的关键步骤。通过与本地振荡器产生的正交信号进行混频和滤波,可以将回波信号分解为同相分量 (I) 和正交分量 (Q),从而保留了信号的幅度和相位信息。
IQ相干检波后波形包含了目标的距离、速度、相位等关键信息,便于进行后续的信号处理。通过对I和Q信号进行处理,可以提取目标的多普勒频率、距离信息,并进行相干积累等操作。IQ信号的形式比射频或中频信号更容易处理,因为它们是低频信号,可以降低采样速率和处理复杂度。
4. 脉压后波形:距离分辨率的提升
脉冲压缩(Pulse Compression)技术是一种提高雷达距离分辨率和探测距离的有效方法。通过对发射信号进行调频或相位编码,可以扩展发射脉冲的宽度,提高发射功率,同时保持较高的距离分辨率。接收端利用匹配滤波器或卷积运算,将接收到的宽脉冲回波压缩成窄脉冲,从而提高距离分辨率。
脉压后波形表现为更窄、幅度更高的脉冲,其峰值功率远高于原始回波信号。脉冲压缩技术利用了信号处理中的匹配滤波原理,有效地提高了信噪比,从而提高了目标检测概率。常用的脉冲压缩技术包括线性调频(Chirp)脉冲压缩和相位编码脉冲压缩等。

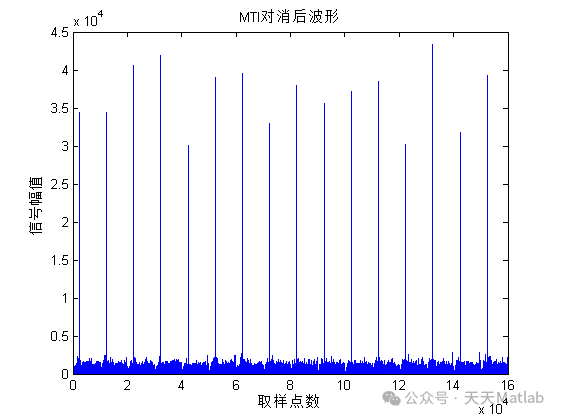

5. MTI对消后波形:动目标的凸显
动目标显示(Moving Target Indication, MTI)技术用于抑制雷达回波中的杂波,突出动目标信号。MTI的基本原理是利用动目标回波的多普勒频移与静止目标回波的区别。通过对连续多个脉冲回波进行差分或滤波处理,可以消除或抑制静止目标的回波,从而提高动目标的检测概率。
MTI对消后波形显示的是动目标的回波信号,而静止目标的信号被有效地抑制。然而,MTI技术对目标的径向速度有一定的要求,对于径向速度较小的目标,MTI的抑制效果可能不佳。此外,MTI系统还存在盲速现象,即某些特定速度的目标回波会被完全抑制。

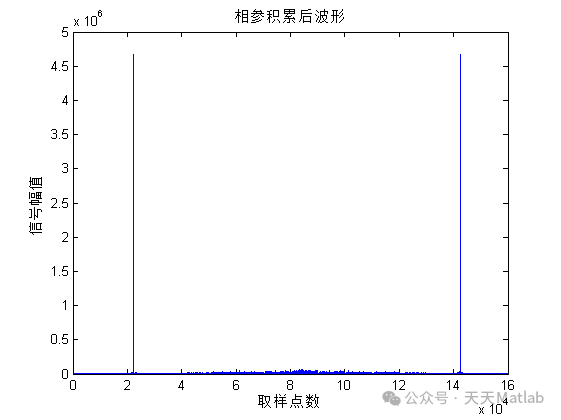

6. 相参积累后波形:信噪比的进一步提升
相参积累(Coherent Integration)是一种利用多个脉冲回波的相位信息,将信号能量进行叠加,从而提高信噪比的技术。相参积累要求雷达系统具有较高的频率稳定度和相位一致性。通过对多个脉冲回波进行相位补偿和叠加,可以将信号能量线性累加,而噪声能量以平方根方式累加,从而提高信噪比。
相参积累后波形表现为幅度更高的脉冲,信号的信噪比得到了显著提升。相参积累是一种非常有效的信号处理方法,尤其适用于检测弱目标或远距离目标。然而,相参积累的时间不能过长,否则会受到目标运动和大气湍流等因素的影响,导致积累效率下降。
7. 取模后波形:包络信息的提取
取模操作(Magnitude Detection)是将复数信号转换为实数信号的过程,也称为包络检波。通过计算I和Q信号的平方和的平方根,可以得到信号的幅度信息。取模操作后波形丢失了信号的相位信息,但保留了信号的幅度信息,便于进行后续的信号处理,例如门限检测和恒虚警率(CFAR)处理。
取模后波形显示的是信号的包络,其峰值对应于目标的回波信号。取模操作简化了信号处理流程,降低了计算复杂度。
⛳️ 运行结果
🔗 参考文献
