🔥 内容介绍

视觉惯性测距 (Visual-Inertial Odometry, VIO) 是一种利用相机和惯性测量单元 (Inertial Measurement Unit, IMU) 融合信息来估计设备自身运动轨迹和姿态的技术。它结合了视觉信息的全局感知能力和IMU数据的高频和短期精度，从而在各种环境下提供鲁棒且精确的定位和姿态估计。本文将探讨基于松耦合扩展卡尔曼滤波器 (Extended Kalman Filter, EKF) 的视觉惯性测距算法，重点分析其在三维姿态估计方面的优势和局限性，并阐述其核心原理。

引言：视觉惯性融合的必要性

单目视觉里程计 (Visual Odometry, VO) 利用连续图像之间的特征点匹配来估计相机的运动。尽管VO具有成本低廉、信息丰富等优点，但其精度容易受到光照变化、快速运动、纹理缺失等因素的影响，甚至出现漂移现象。另一方面，IMU能够提供高频率的加速度和角速度测量，可以有效地弥补视觉信息的不足，尤其是在短期内提供准确的运动信息。然而，IMU存在零偏和噪声，长时间积分会导致误差累积，从而降低定位精度。因此，将视觉信息与IMU数据进行有效融合，可以显著提高定位系统的鲁棒性和精度，特别是在动态和复杂的环境中。

松耦合扩展卡尔曼滤波器的选择与优势

视觉惯性融合算法可以分为紧耦合和松耦合两种架构。紧耦合方法将原始图像数据和IMU测量数据直接输入到优化或滤波框架中进行联合估计，能够充分利用所有可用信息，理论上精度更高。然而，紧耦合方法计算复杂度较高，对硬件资源要求较高，并且需要处理大量的图像数据，使其在实时性方面受到一定限制。

松耦合方法则采用预处理步骤，首先分别对视觉和惯性数据进行处理，然后将处理后的信息作为量测值传递给融合滤波器。例如，可以先通过VO估计相机位姿，再将位姿作为量测值输入到卡尔曼滤波器中进行融合。松耦合方法的优势在于计算复杂度较低，易于实现，并且可以独立地调整视觉和惯性处理模块，具有较好的灵活性。

扩展卡尔曼滤波器 (EKF) 是一种广泛应用于非线性系统状态估计的滤波算法。EKF通过对非线性函数进行线性化处理 (通常使用泰勒展开)，将非线性状态空间模型转化为近似的线性模型，然后应用标准卡尔曼滤波器的更新和预测步骤。在视觉惯性融合中，由于姿态和运动模型的非线性特性，EKF成为一种常用的滤波方法。

基于松耦合EKF的三维姿态估计

基于松耦合EKF的视觉惯性测距算法主要包括以下几个步骤：

状态空间定义： 首先需要定义系统的状态向量，通常包括位置 (position, p)，速度 (velocity, v)，姿态 (orientation, q，通常使用四元数表示)，IMU的加速度计零偏 (accelerometer bias, ba) 和陀螺仪零偏 (gyroscope bias, bg)。因此，状态向量可以表示为：

x = [p, v, q, ba, bg]
系统模型 (状态转移模型)： 系统模型描述了状态向量如何随时间演变。该模型基于IMU的测量数据进行状态预测，并考虑了IMU零偏的影响。运动学方程可以表示为：

其中，pk,vk,qk分别代表k时刻的位置、速度和姿态；ak和ωk分别代表k时刻IMU测量的加速度和角速度；ba和bg分别代表加速度计和陀螺仪的零偏；Rk是k时刻的旋转矩阵，由四元数qk转换得到；g是重力加速度向量；Δt是时间间隔；⊗表示四元数乘法；q(ωk - bg, Δt) 表示由角速度计算出的旋转四元数增量。
- pk+1 = pk + vkΔt + 0.5 * (Rk(ak - ba) + g) Δt2
- vk+1 = vk + (Rk(ak - ba) + g) Δt
- qk+1 = qk ⊗ q(ωk - bg, Δt)
- ba,k+1 = ba,k
- bg,k+1 = bg,k
量测模型： 量测模型描述了如何将状态向量与量测值 (视觉信息) 相关联。在这种松耦合的架构中，量测值通常是视觉里程计估计的相机位姿。量测模型可以表示为：

zk = h(xk) + vk

其中，zk 是k时刻的视觉量测值，例如相机的位置和姿态；h(xk) 是一个量测函数，用于将状态向量映射到量测空间；vk 是量测噪声。
扩展卡尔曼滤波更新： 扩展卡尔曼滤波算法包括预测和更新两个步骤。
- 预测步骤： 使用系统模型预测下一时刻的状态向量和协方差矩阵。由于系统模型是非线性的，需要对其进行线性化，计算雅可比矩阵。
- 更新步骤： 将量测值与预测值进行比较，计算卡尔曼增益，并更新状态向量和协方差矩阵。这一步利用视觉信息来修正IMU积分带来的误差。

优势与局限性

基于松耦合EKF的视觉惯性测距算法具有以下优势：

计算复杂度低：
相对于紧耦合方法，松耦合方法的计算量较小，更易于实时实现。
易于实现：
可以分别开发和调整视觉和惯性处理模块，具有较好的灵活性。
鲁棒性：
视觉信息可以有效地修正IMU积分带来的漂移，提高系统的鲁棒性。

然而，这种方法也存在一些局限性：

精度相对较低：
由于信息融合过程存在一定的损耗，其精度通常低于紧耦合方法。
对视觉里程计的依赖性：
量测值的精度直接影响滤波器的性能。如果视觉里程计出现错误或失效，则会影响整个系统的稳定性。
EKF的线性化误差：
EKF通过线性化非线性模型来近似状态转移过程，这种线性化会导致一定的误差，尤其是在系统非线性较强的情况下。

进一步研究方向

尽管基于松耦合EKF的视觉惯性测距算法已经取得了显著的进展，但仍存在一些可以进一步研究的方向：

更鲁棒的视觉里程计：
提升视觉里程计在各种环境下的鲁棒性和精度，减少量测误差。
更先进的滤波算法：
尝试使用其他滤波算法，例如Unscented Kalman Filter (UKF) 或 Particle Filter (PF)，以减少线性化误差。
零偏在线估计：
改进零偏估计方法，提高IMU的长期精度。
自适应噪声协方差估计：
根据环境变化动态调整滤波器中的噪声协方差矩阵，提高滤波器的鲁棒性。
与深度学习结合：
利用深度学习方法提取更鲁棒的视觉特征，提高视觉里程计的性能。

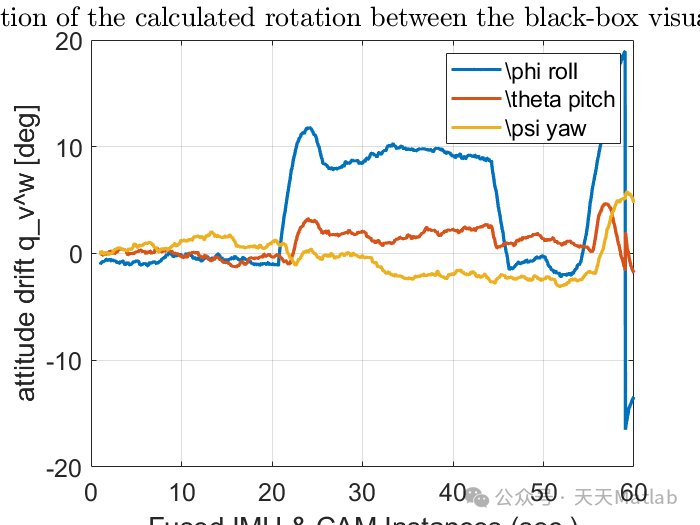

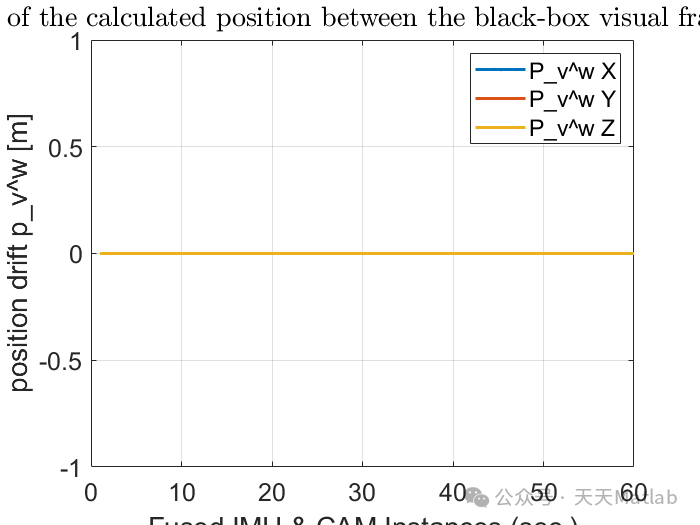

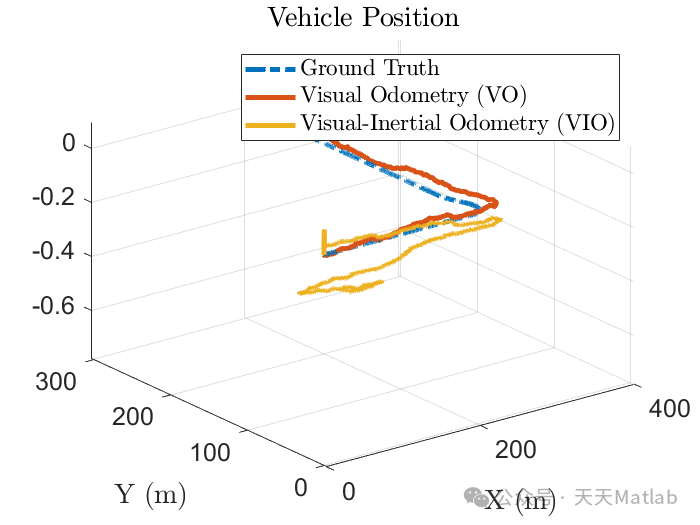

结论

基于松耦合扩展卡尔曼滤波器的视觉惯性测距算法是一种有效的姿态估计方法，它结合了视觉信息的全局感知能力和IMU数据的高频和短期精度，可以在各种环境下提供鲁棒且精确的定位和姿态估计。尽管存在一些局限性，但通过不断的研究和改进，这种算法有望在未来的自主导航、机器人、增强现实等领域发挥更加重要的作用。随着计算能力的提升和算法的不断发展，视觉惯性测距技术将变得更加成熟和普及，为人们的生活带来更多便利。
