多传感器时频信号处理：多通道非平稳数据的分析工具附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在现代科技的诸多领域，从医学诊断到地球物理勘探，从航空航天到机械故障诊断，我们常常需要分析来自多个传感器的时序数据。这些数据往往包含了丰富的物理信息，但也常常表现出非平稳性，即信号的统计特性随时间变化。因此，如何有效地分析这些多通道非平稳数据，提取隐藏在其中的关键信息，成为了一个重要的研究课题。多传感器时频信号处理，作为一种整合了多传感器技术和时频分析方法的工具，正日益受到关注，并逐渐成为分析多通道非平稳数据的有力手段。

多传感器系统，顾名思义，指的是由多个传感器组成的系统，用于同时获取同一物理现象或对象的多维信息。相比于单传感器系统，多传感器系统具有以下显著优势：首先，它能够提供更加全面的信息。不同的传感器可能对不同的物理量敏感，或者在不同的频段有不同的响应，因此，多传感器系统可以捕捉到更完整、更精细的信息，从而提高对现象或对象的理解深度。其次，多传感器系统具有更高的鲁棒性。由于数据冗余，即使某个传感器出现故障或受到噪声干扰，其他传感器的数据仍然可以提供有效的信息，从而保证系统的可靠性。第三，多传感器系统可以实现数据融合，通过对不同传感器数据的整合和处理，可以消除冗余信息，增强关键信息，从而提高数据质量和分析效率。

然而，来自多传感器的数据往往是复杂的，特别是当信号呈现出非平稳性时，传统的信号处理方法往往难以奏效。非平稳信号指的是其统计特性（如均值、方差、频谱）随时间变化的信号。例如，人体的心电信号、脑电信号，机器的振动信号，地震波等等，都属于非平稳信号。对于这些信号，如果仍然采用基于傅里叶变换的传统方法，则会由于其假设信号是平稳的，而导致分析结果失真，甚至得出错误的结论。

时频分析方法，正是为了解决非平稳信号分析的问题而发展起来的。时频分析方法的核心思想是：将信号同时在时域和频域进行分析，从而得到信号在不同时间和频率上的能量分布信息。这样，就可以清晰地观察到信号的频率成分随时间的变化情况，从而更好地理解信号的动态特性。常用的时频分析方法包括短时傅里叶变换（STFT）、小波变换（Wavelet Transform）、Wigner-Ville 分布（WVD）等。

短时傅里叶变换通过滑动一个固定长度的窗口，对信号进行分段傅里叶变换，从而得到信号在不同时间段内的频谱信息。虽然简单易懂，但其时频分辨率受到海森堡不确定性原理的限制，即时间和频率的分辨率之间存在一个固定的关系，无法同时达到最优。

小波变换则采用了多分辨率分析的思想，使用一系列不同尺度的小波函数对信号进行分解，从而得到信号在不同尺度上的细节信息。小波变换可以根据信号的特性自适应地调整时间和频率的分辨率，从而更好地适应非平稳信号的分析。

Wigner-Ville 分布是一种二次型的时频分析方法，具有较高的时频分辨率，但容易受到交叉项干扰的影响。因此，在实际应用中，需要采用平滑等技术来抑制交叉项。

多传感器时频信号处理，正是将多传感器技术和时频分析方法有机地结合起来，从而能够更加有效地分析多通道非平稳数据。具体而言，多传感器时频信号处理可以分为以下几个步骤：

1. 数据采集与预处理： 首先，利用多传感器系统采集来自不同传感器的数据。然后，对采集到的数据进行预处理，包括去除噪声、校正传感器误差、同步不同传感器的数据等。

2. 时频分析： 对每个传感器的数据进行时频分析，得到每个传感器信号的时频表示。选择合适的时频分析方法，如STFT、小波变换、WVD等，取决于具体应用场景和信号的特性。

3. 时频特征提取： 从时频表示中提取有用的特征。这些特征可以包括能量、频率、时宽、时频脊等。选择合适的特征取决于具体应用目标。

4. 多通道数据融合： 将不同传感器提取的特征进行融合。数据融合的目的是消除冗余信息，增强关键信息，从而提高数据质量和分析效率。常用的数据融合方法包括加权平均、卡尔曼滤波、神经网络等。

5. 模式识别与分类： 基于融合后的特征，进行模式识别和分类。例如，在机械故障诊断中，可以将不同传感器的振动信号进行时频分析，提取故障特征，然后利用分类器（如支持向量机、神经网络）对故障类型进行识别。

多传感器时频信号处理在诸多领域都有着广泛的应用前景。在医学诊断领域，医生可以利用脑电图（EEG）或心电图（ECG）等多通道生理信号进行时频分析，从而诊断神经系统疾病或心脏疾病。例如，通过分析癫痫患者的脑电信号，可以检测到癫痫发作的特征，并进行预测。在机械故障诊断领域，工程师可以利用安装在设备上的多个振动传感器采集振动数据，并进行时频分析，从而识别设备的故障类型和故障程度。例如，通过分析旋转机械的振动信号，可以检测到轴承故障、齿轮故障等。在地球物理勘探领域，地球物理学家可以利用地震检波器采集地震波数据，并进行时频分析，从而探测地下油气资源或进行地震预警。

尽管多传感器时频信号处理已经取得了显著进展，但仍然存在一些挑战需要解决。首先，如何选择合适的时频分析方法是一个关键问题。不同的时频分析方法具有不同的优缺点，需要根据具体应用场景和信号的特性进行选择。其次，如何有效地进行多通道数据融合仍然是一个难题。不同的数据融合方法具有不同的适用范围，需要根据数据的特点进行选择。第三，如何处理大规模的多通道数据是一个挑战。随着传感器数量的增加和数据采集频率的提高，数据量会呈指数级增长，需要开发高效的算法和硬件平台来处理这些数据。

未来，多传感器时频信号处理将朝着以下几个方向发展：

1. 自适应时频分析方法： 开发能够自适应地调整时间和频率分辨率的时频分析方法，从而更好地适应不同类型非平稳信号的分析。

2. 智能数据融合方法： 利用人工智能技术，开发能够自动学习数据特征并进行数据融合的方法，从而提高数据融合的效率和准确性。

3. 分布式时频信号处理： 开发能够在分布式计算平台上进行时频信号处理的算法，从而能够处理大规模的多通道数据。

4. 集成化多传感器系统： 设计更加紧凑、更加智能的集成化多传感器系统，从而方便数据的采集和处理。

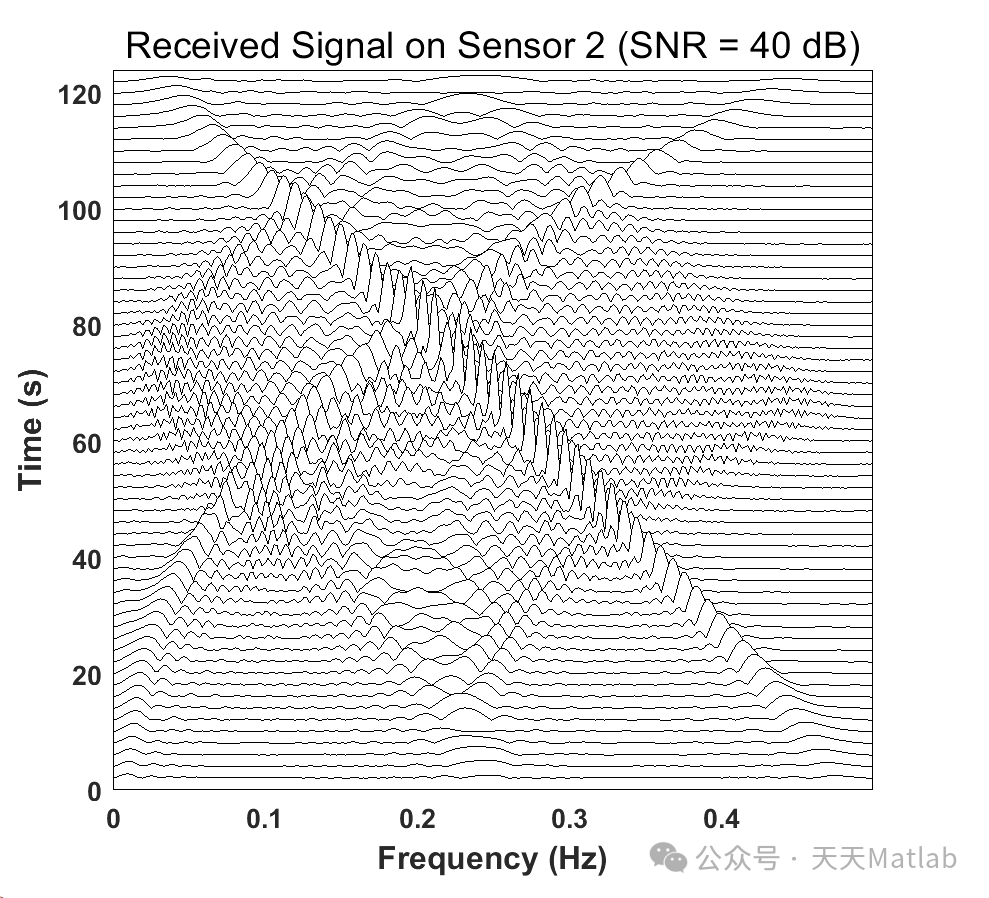

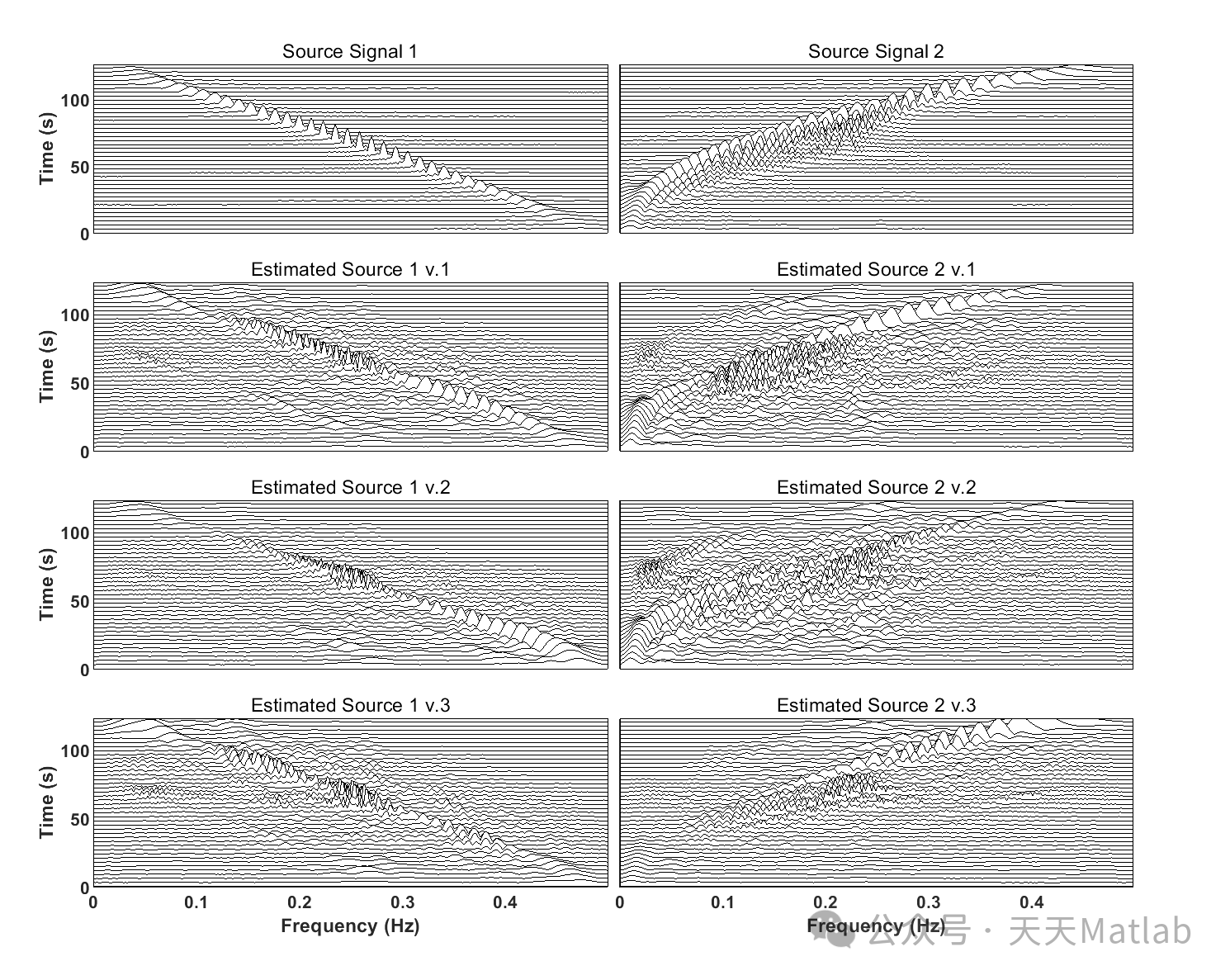

⛳️ 运行结果

🔗 参考文献

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
