🔥 内容介绍
配电网作为电力系统的重要组成部分,承担着将电力输送到千家万户的重要职责。随着能源结构的转型和环境保护意识的日益增强,分布式电源(Distributed Generation,DG)在配电网中的渗透率越来越高。然而,分布式电源的接入在提高供电可靠性和灵活性等优点的同时,也给配电网的故障定位带来了新的挑战和影响。本文将深入探讨分布式电源对配电网故障定位的影响,并分析其背后的机理和应对策略。
首先,需要明确传统的配电网故障定位方法,其通常依赖于单向潮流和明确的电源点。在这种情况下,故障电流从电源点流向故障点,通过安装在配电网上的各种保护装置(如断路器、熔断器和重合器)进行检测和隔离。故障定位技术主要包括:基于电流/电压突变的算法、阻抗法、行波法、专家系统以及各种智能算法。这些方法的核心思想是利用故障发生时产生的电压、电流等电气的变化,推断故障位置,并根据预设的保护协调策略快速切除故障区域,最大限度地减少停电范围。
然而,分布式电源的接入改变了传统配电网的潮流模式和故障特性,从而对上述故障定位方法产生了显著的影响。具体表现在以下几个方面:
1. 双向潮流和反向馈送: 传统的配电网是单向潮流,而分布式电源的接入使得配电网的潮流变得复杂,可能出现双向潮流甚至反向馈送。当配电网发生故障时,故障电流不仅来自上级电源,还可能来自本地的分布式电源。这种双向潮流使得故障电流的分布更加复杂,传统的基于电流幅值和方向的故障定位方法难以准确判断故障位置。例如,位于故障点下游的分布式电源可能会向故障点注入电流,导致保护装置误动作,从而扩大停电范围。
2. 保护协调困难: 分布式电源的接入改变了配电网的阻抗和短路容量,原有的保护定值和保护配合可能不再适用。如果保护装置没有进行相应的调整,可能会出现选择性差、灵敏度不足等问题。例如,分布式电源的接入可能会降低下游保护装置的短路电流,使其无法有效动作,从而导致上级保护装置跳闸,扩大停电范围。此外,分布式电源的类型多样,其控制策略也各不相同,这进一步增加了保护协调的难度。
3. 瞬态过程复杂: 分布式电源接入后,配电网的故障瞬态过程更加复杂。例如,当发生故障时,分布式电源可能会经历各种瞬态过程,如电压跌落、频率偏移等。这些瞬态过程会影响保护装置的动作特性,甚至导致误动作。特别是对于基于逆变器的分布式电源,其控制算法会影响故障电流的幅值和相位,使得传统的基于电流幅值的故障定位方法难以适用。
4. 测量数据缺失和不确定性增加: 分布式电源的接入可能会导致配电网测量数据缺失和不确定性增加。例如,一些分布式电源可能没有安装完善的测量装置,无法提供准确的电压、电流等信息。此外,分布式电源的输出功率受环境因素的影响较大,如光伏发电受日照强度影响,风力发电受风速影响,这使得配电网的运行状态具有更大的不确定性,增加了故障定位的难度。
针对分布式电源对配电网故障定位的影响,可以采取以下应对策略:
1. 升级保护装置,采用自适应保护策略: 传统的固定参数保护装置难以适应分布式电源带来的变化,需要升级为智能化的保护装置。自适应保护策略可以根据分布式电源的接入位置、容量和运行状态,自动调整保护定值和保护配合,以保证保护装置的灵敏性和选择性。例如,可以采用差动保护、距离保护等新型保护方式,提高故障定位的准确性。
2. 增强配电网的监控和通信能力: 加强配电网的监控和通信能力,是实现分布式电源接入后可靠故障定位的关键。通过部署智能化的传感器和通信设备,可以实时监测配电网的运行状态,获取准确的电压、电流、功率等信息。利用先进的通信技术,可以将这些信息快速传输到控制中心,为故障定位提供可靠的数据支持。此外,还可以利用高级计量基础设施(AMI)获取用户的用电信息,帮助判断故障范围。
3. 采用先进的故障定位算法: 针对分布式电源接入后的复杂潮流和瞬态过程,需要开发先进的故障定位算法。这些算法需要能够处理双向潮流、瞬态过程以及测量数据的不确定性。例如,可以采用基于人工智能的故障定位方法,利用神经网络、支持向量机等技术,从大量的历史数据中学习故障特征,从而实现准确的故障定位。此外,还可以采用基于模型的方法,建立考虑分布式电源影响的配电网模型,利用仿真技术模拟故障过程,从而推断故障位置。
4. 提高配电网的智能化水平: 通过建设智能配电网,可以提高配电网的自愈能力和故障定位能力。智能配电网可以利用先进的控制技术,自动调整网络拓扑,隔离故障区域,恢复供电。例如,可以采用分布式自动化技术,将保护和控制功能分散到配电网的各个节点,实现快速的故障隔离和自愈。此外,智能配电网还可以利用大数据分析技术,对配电网的运行数据进行分析,预测故障发生的概率,并采取相应的预防措施。
5. 加强分布式电源的并网管理和控制: 为了减小分布式电源对配电网故障定位的影响,需要加强分布式电源的并网管理和控制。制定明确的并网标准,规范分布式电源的接入,保证其安全可靠运行。此外,还可以利用先进的控制技术,对分布式电源的输出功率进行调节,使其能够为配电网的稳定运行提供支持。例如,可以采用电压/无功控制、频率/有功控制等方法,调节分布式电源的输出功率,提高配电网的电压稳定性和频率稳定性。
综上所述,分布式电源的接入对配电网的故障定位带来了显著的影响。为了应对这些挑战,需要升级保护装置,增强配电网的监控和通信能力,采用先进的故障定位算法,提高配电网的智能化水平,并加强分布式电源的并网管理和控制。只有采取综合性的措施,才能保证分布式电源接入后配电网的安全可靠运行,实现能源结构的转型和环境保护的目标。未来的研究方向可以集中在以下几个方面:开发更加鲁棒和高效的故障定位算法,研究基于区块链技术的配电网数据共享机制,以及探索基于虚拟现实技术的配电网故障诊断和抢修方法。通过不断的技术创新和实践探索,可以不断提高配电网的故障定位能力,为用户提供更加可靠的电力供应。

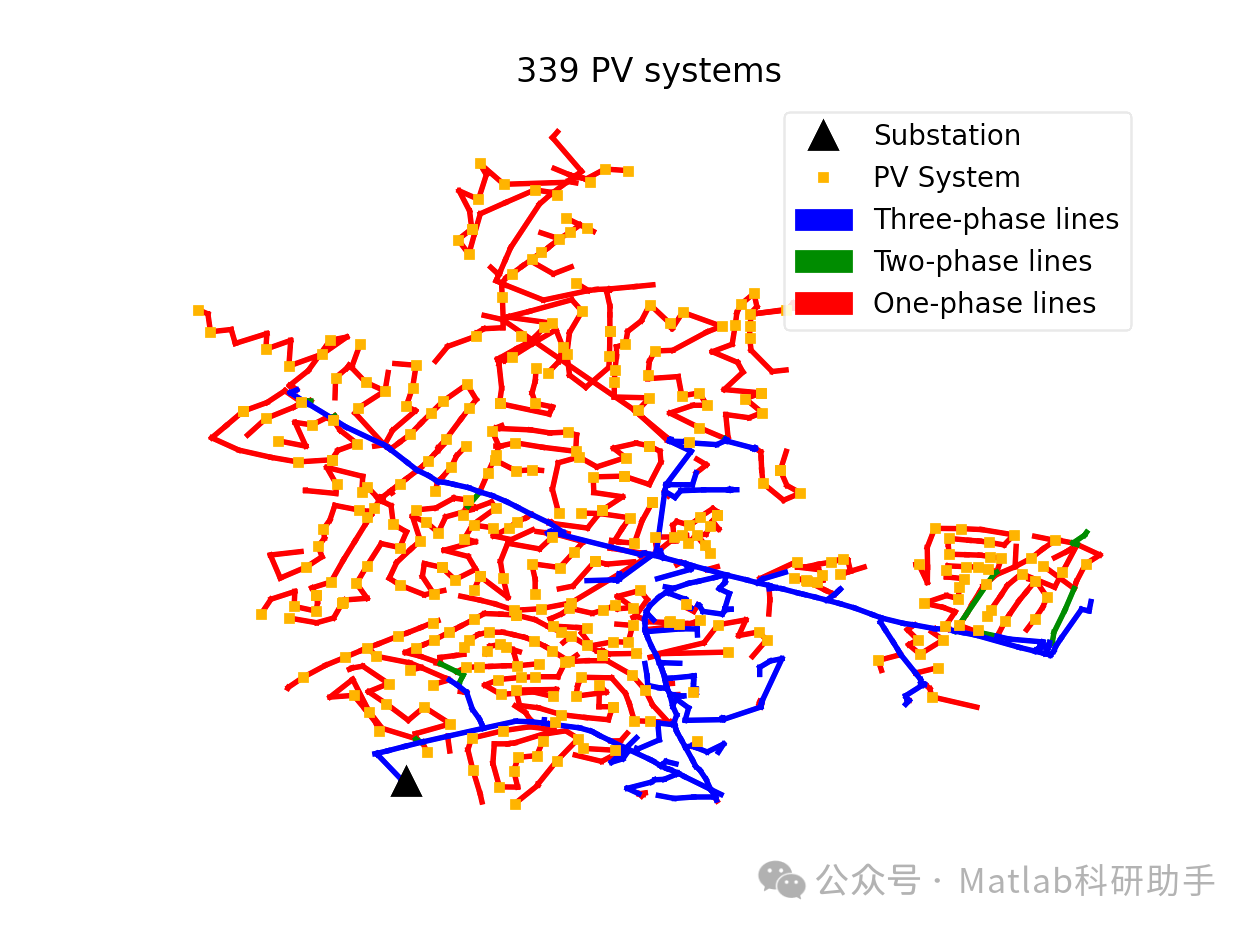

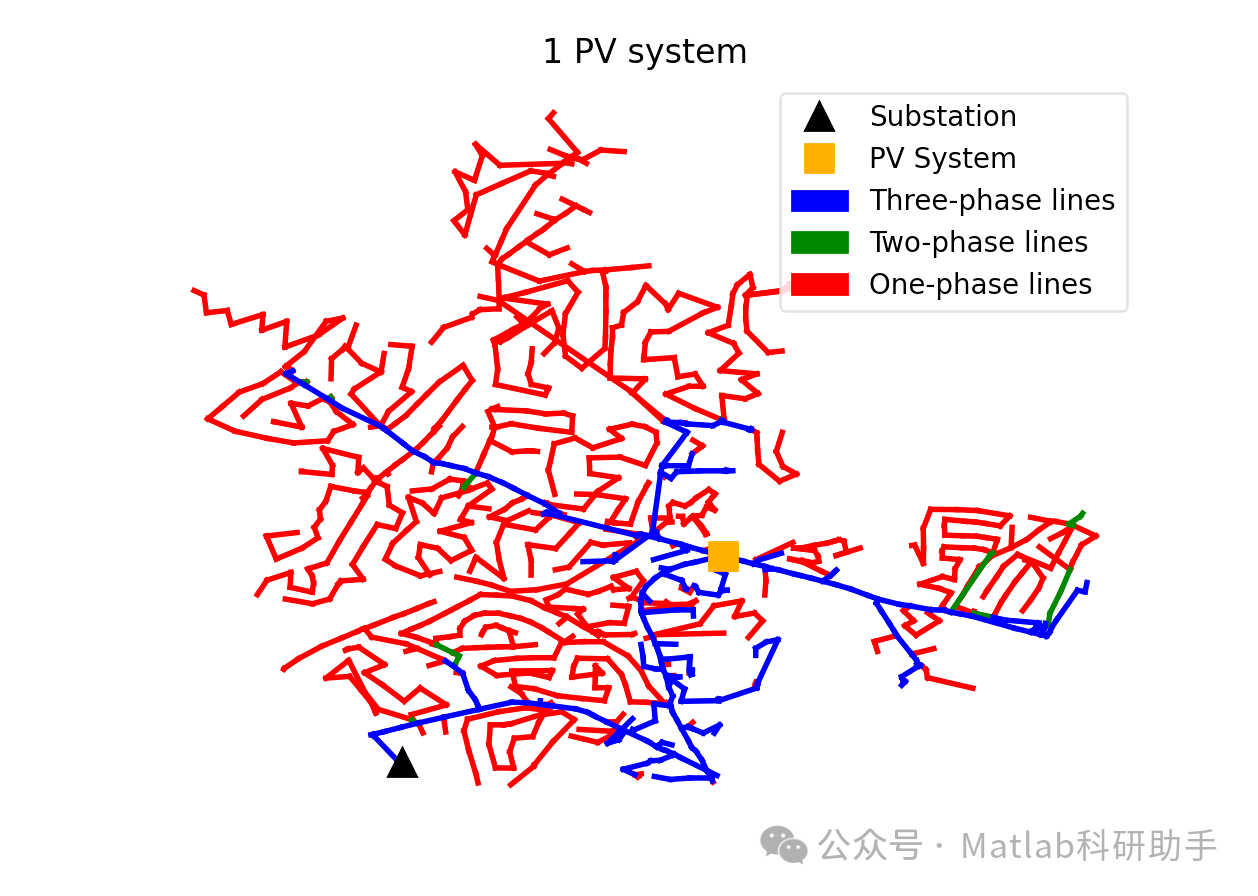

⛳️ 运行结果
🔗 参考文献
[1]陈伟.分布式电源接入对配电网稳态特性的影响研究[D].天津大学[2025-02-18].DOI:CNKI:CDMD:2.1018.025666.
