在信号处理与数据分析领域，有时需要将一维数据转换为二维图像，以便更直观地进行可视化分析以及利用图像分析技术处理数据。实小波变换（Real wavelet transform）为实现这一转换提供了有效的途径。

选择合适的小波函数

小波函数的选择对变换结果至关重要。常见的小波函数有 Haar 小波、Daubechies 小波、Mexican Hat 小波等。不同的小波函数具有不同的特性，例如 Haar 小波简单直观，适用于一些对计算效率要求较高且信号特征较为简单的场景；Daubechies 小波具有较好的紧支性和正则性，在信号处理中应用广泛。需要根据一维数据的特点以及后续分析的目的来选择合适的小波函数。

构建二维图像

1. 确定图像表示方式

   ：一种常见的方式是将小波系数矩阵作为二维图像的像素值矩阵。假设经过 \(J\) 层小波分解，得到了 \(J\) 层近似系数和 \(J\) 层细节系数。可以将这些系数按照一定的规则排列成一个二维矩阵。例如，将各层近似系数从上到下依次排列，然后将各层细节系数依次排列在近似系数下方。

1. 数值映射与可视化

   ：由于小波系数的数值范围可能较大或者不适合直接作为图像像素值（通常图像像素值在 0 - 255 之间），需要进行数值映射。可以采用线性映射的方法，将小波系数的最小值映射到 0，最大值映射到 255，中间值按照比例进行映射。经过映射后，将得到的二维矩阵作为图像的像素值矩阵，利用图像显示工具（如 Python 中的 Matplotlib 库）将其可视化，从而得到一维数据对应的二维图像。

通过上述步骤，利用实小波变换能够将一维数据有效地转换为二维图像，为进一步的数据分析和可视化提供了有力的手段，在信号特征提取、数据模式识别等诸多领域具有重要应用价值。

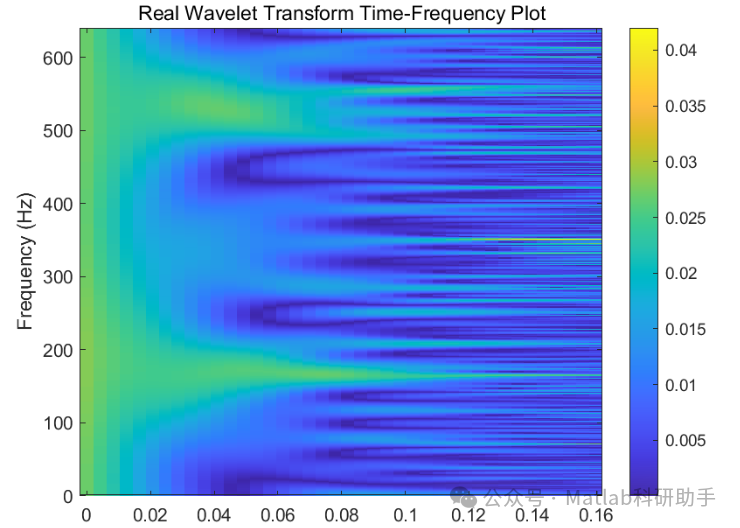

⛳️ 运行结果
