🔥 内容介绍

奇异谱分析（Singular Spectrum Analysis, SSA）作为一种强大的非参数时序分析方法，近年来在信号处理、时间序列分析、图像处理等领域得到了广泛应用。其核心思想在于将一维时序信号嵌入到高维空间，通过奇异值分解（Singular Value Decomposition, SVD）提取信号中的主要成分，并根据奇异值大小对成分进行排序和重构，从而实现信号的分解、去噪、趋势提取等功能。而信号分解分量的可视化，则为理解SSA的分解结果、验证参数设置的合理性、以及进一步分析信号特征提供了直观的手段。本文将深入探讨基于SSA的信号分解分量可视化方法，并分析其在不同应用场景下的价值和意义。

一、SSA原理概述及其信号分解能力

SSA是一种数据驱动的非参数方法，无需预先设定信号模型，即可根据数据自身的结构进行分析。其基本流程主要包括以下四个步骤：

嵌入（Embedding）：首先，选择一个合适的窗口长度L，将长度为N的时间序列{x1, x2, ..., xN}嵌入到L维空间中，构造轨迹矩阵X。轨迹矩阵的元素为：
```
X = [
[x1, x2, ..., xL],
[x2, x3, ..., xL+1],
...
[xK, xK+1, ..., xN]
]
```
其中K = N - L + 1。窗口长度L的选择至关重要，它决定了能够提取的最长周期，同时也影响分解的精细程度。
奇异值分解（SVD）：对轨迹矩阵X进行奇异值分解，得到：
```
X = U Σ VT
```
其中U和V分别是左奇异向量和右奇异向量组成的矩阵，Σ是一个对角矩阵，其对角线元素为奇异值σ1 ≥ σ2 ≥ ... ≥ σL ≥ 0。奇异值的大小反映了对应成分在信号中的能量占比，较大的奇异值对应于信号的主要成分，较小的奇异值则可能代表噪声。
分组重构（Grouping）：根据奇异值的大小，选择若干个奇异值及其对应的奇异向量进行分组，将选择的成分进行重构，得到分解后的各个分量。常用的分组策略包括选择前几个较大的奇异值对应的成分，或者根据奇异值的gap（奇异值之间的差距）进行选择。
对角平均（Diagonal Averaging）：将重构后的轨迹矩阵沿对角线进行平均，得到分解后的时间序列分量。

SSA之所以能够实现信号的分解，在于其利用了SVD将信号分解到由奇异向量张成的正交空间中。不同的奇异向量代表了信号中不同的时间结构，例如趋势、周期、噪声等。通过选择不同的奇异向量进行重构，可以实现对这些时间结构的提取。

二、信号分解分量可视化的方法

信号分解分量可视化旨在将SSA分解得到的各个分量以图形化的方式呈现出来，以便观察和理解其时域特征。常用的可视化方法包括：

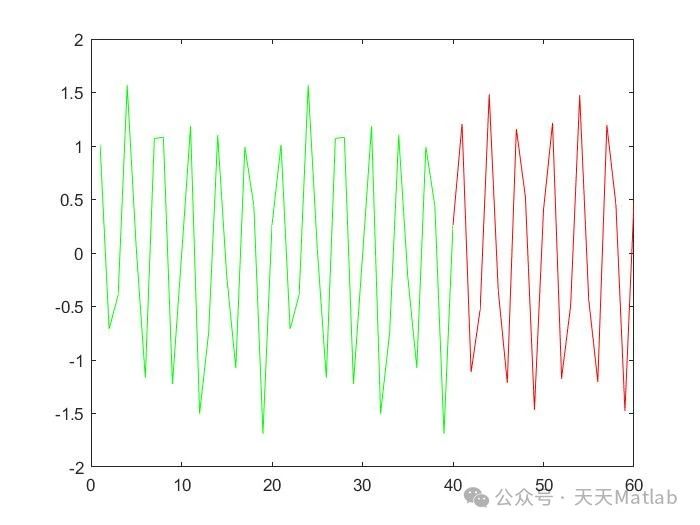

时域波形图：这是最基本的也是最直观的可视化方法。将每个分解分量作为一条时间序列，绘制其随时间变化的波形图。通过观察波形图，可以直观地了解该分量的振幅、频率、相位等特征，从而判断其代表的信号成分。例如，趋势分量通常表现为平滑变化的曲线，周期分量则表现为具有规律性的周期性波形。
频谱图：对每个分解分量进行傅里叶变换，得到其频谱，并绘制频谱图。频谱图可以显示该分量包含的频率成分及其能量分布。通过观察频谱图，可以准确地判断该分量是否包含特定的频率成分，例如工频干扰、谐波等。
相空间重构：利用延迟坐标法，将每个分解分量嵌入到高维相空间中，观察其轨迹。相空间重构可以揭示信号的动力学特征，例如吸引子、混沌等。对于周期性信号，其相空间轨迹通常表现为闭合曲线；对于混沌信号，其相空间轨迹则表现为复杂的、不规则的形状。
散点图矩阵：将多个分解分量两两组合，绘制散点图。散点图可以显示不同分量之间的相关性。例如，如果两个分量之间存在线性关系，则其散点图将呈现为直线；如果两个分量之间存在非线性关系，则其散点图将呈现为曲线或复杂的形状。
奇异值谱图：绘制奇异值随序号变化的曲线，即奇异值谱图。奇异值谱图可以反映信号的主要成分的能量占比，以及噪声的水平。通常，奇异值谱图中会出现一个明显的"elbow"点，该点之后的奇异值通常代表噪声。
