🔥 内容介绍

增益，副瓣电平，定向性等参数一直以来都是天线工程问题中的重要指标，阵列天线技术是一种用不同的幅度和相位对阵列单元进行激励，利用电磁波的干涉原理改善和提高天线的增益和方向性等性能的技术。波束综合则是逆向的问题，根据期望得到的方向图特点，反演推算布阵方式。伍德沃德-劳森抽样法具有简洁直观的特点，本文将利用伍德沃德-劳森抽样法进行直线阵的波束综合，并利用Matlab软件进行仿真模拟。更多的内容是结合本门课程《高等天线理论与工程》浅谈自己对天线的理解和认识。

关键词：阵列天线 波束综合 伍德沃德-劳森抽样法

1. 研究背景

1.1 阵列天线原理

理论上，由单个天线阵元构成的天线就可以完成发射和接收电磁波的任务。但在实际应用中，往往要求天线具有较强的方向性和很高的增益，有时还要求天线波束可以扫描，并具有一定的形状等，这时就需要利用多个天线单元按一定方式排列成阵列天线，阵列天线由此产生。

由于波程的不同以及各天线单元激励幅相信息的差异，不同的天线单元所发射的电磁波到达空间一点时，也具有不同的幅度相位信息，阵列天线技术正是利用了电磁波的此特点，通过控制阵列的阵元间距，激励电流的幅度相位分布等参量，对电磁波进行调控，使得多个单元发射的电磁波矢量合成之后，在特定的方向总场得以增强，从而改善天线的定向性，增益等参数，甚至实现波束在空间的扫描。

1.2 阵列综合

如前文所述，通过改变阵列单元的间距以及控制激励分布，可以调节控制电磁波在空间的分布，波束综合就是根据所期望的辐射方向图，确定布阵方式的过程。

经典的波束综合方法有道尔夫-切比雪夫综合法，谢坤诺夫圆综合法以及泰勒综合法等。其中道尔夫-切比雪夫综合法利用了切比雪夫多项式等波纹的特性，将切比雪夫多项式应用到波束综合中，得到等副瓣电平的波束。谢坤诺夫圆综合法将方向图函数与几何上的单位元联系在一起，通过调节波束零点的位置，控制副瓣电平值以及主瓣位置。

近年，随着计算机技术的发展和人工智能技术的进步，智能算法如粒子群算法，遗传算法等在优化多变量非线性问题时得到广泛的应用，在波束综合中也扮演重要角色。

本文将介绍的伍德沃德-劳森抽样法，其过程类似于信号与系统理论中的信号采样，是一种直观并且简洁的波束综合方法，可便于理解波束的形成原理，本文旨在结合伍德沃德-劳森抽样波束综合法，浅谈个人对课程《高等天线理论与工程》的理解以及对阵列天线的认识。

2. 设计原理

伍德沃德-劳森抽样法通过对所期望得到的方向图在不同的角度值处进行抽样来实现期望的方向图，这一方法主要是通过从不同的离散角度进行抽样,根据所需的方向图,可以得到相应采样点的振幅,并得到各每一个采样波束的加权值,每一个波束叠加之后得到所需的方向图。

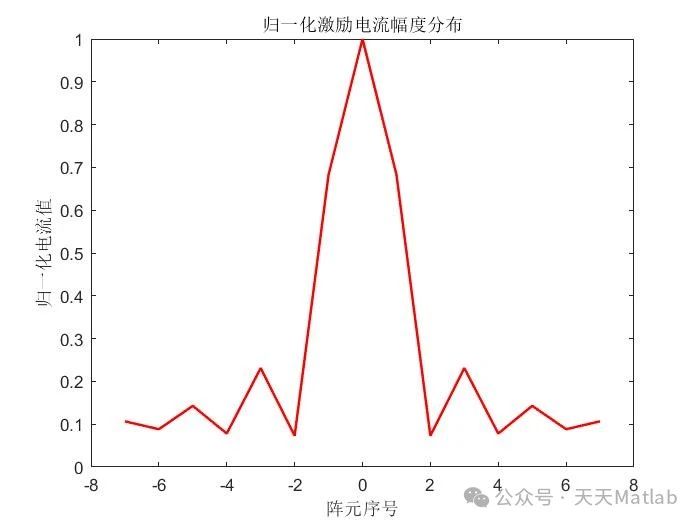

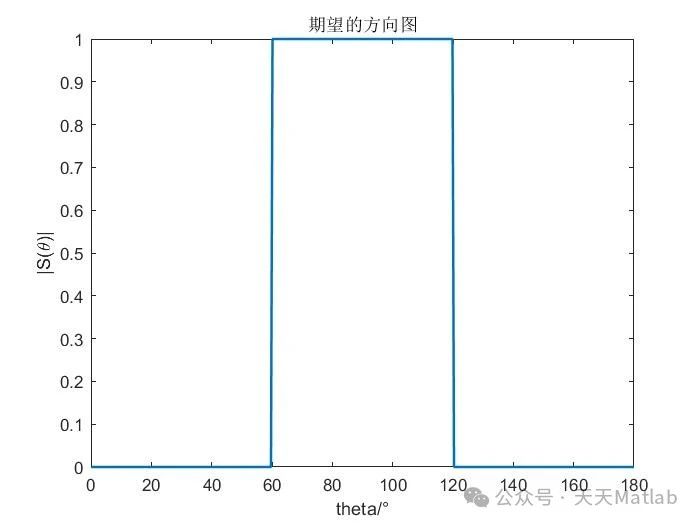

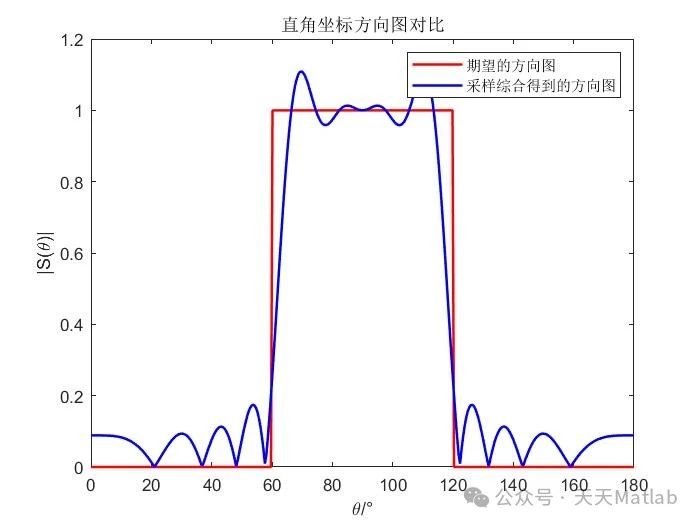

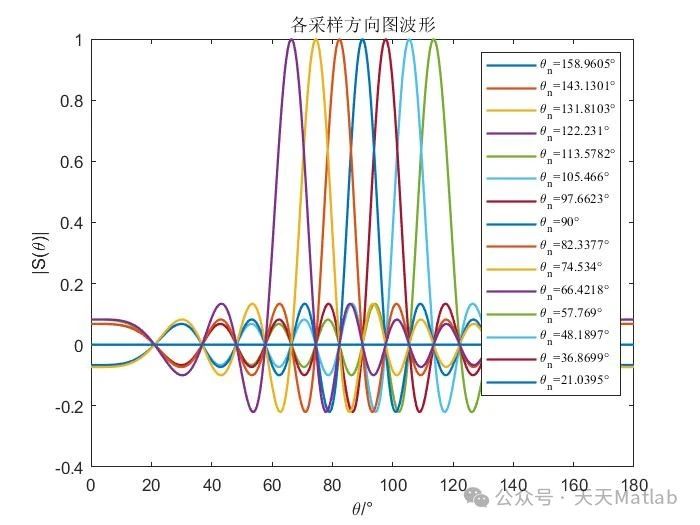

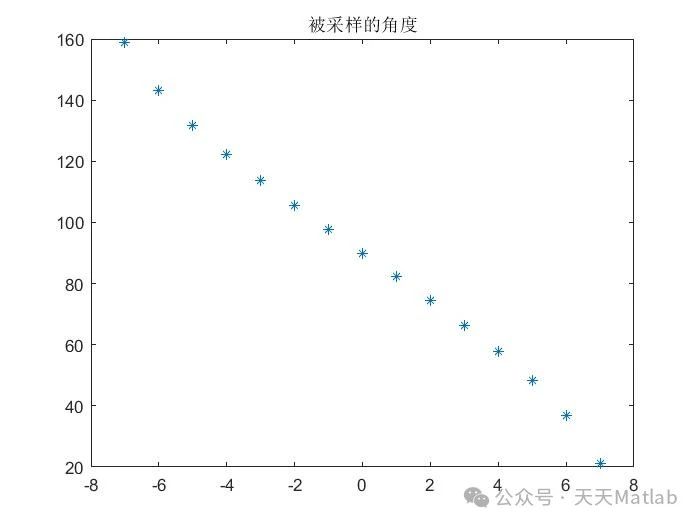

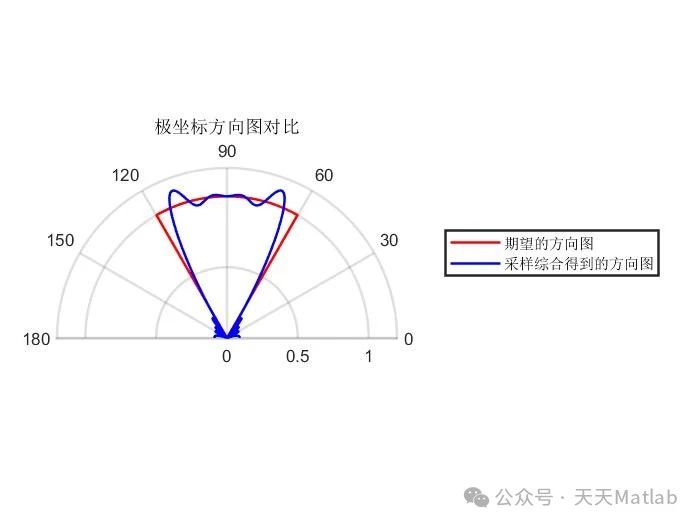

⛳️ 运行结果

​

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
