毫米波雷达以其在恶劣天气条件下的优异性能，成为自动驾驶、智能交通等领域的关键传感器。然而，毫米波雷达数据中存在噪声和杂波，需要进行有效的滤波和跟踪处理才能提取有用的目标信息。本文将详细阐述一种基于扩展卡尔曼滤波 (Extended Kalman Filter, EKF) 的毫米波雷达目标跟踪方法，重点关注多普勒维度的恒虚警率 (Constant False Alarm Rate, CFAR) 检测、多普勒相位补偿、水平角度估计以及基于DBSCAN的聚类算法，并提供相应的Matlab代码实现。

一、数据预处理及多普勒维度CFAR检测

原始毫米波雷达数据通常包含大量的噪声和杂波，需要进行预处理以提高目标检测的准确性。首先，我们需要对接收到的原始信号进行快速傅里叶变换 (FFT)，将其转换为频域数据，从而获得每个距离单元的多普勒谱。在此基础上，采用一维 (1D) CFAR算法进行多普勒维度的杂波抑制。

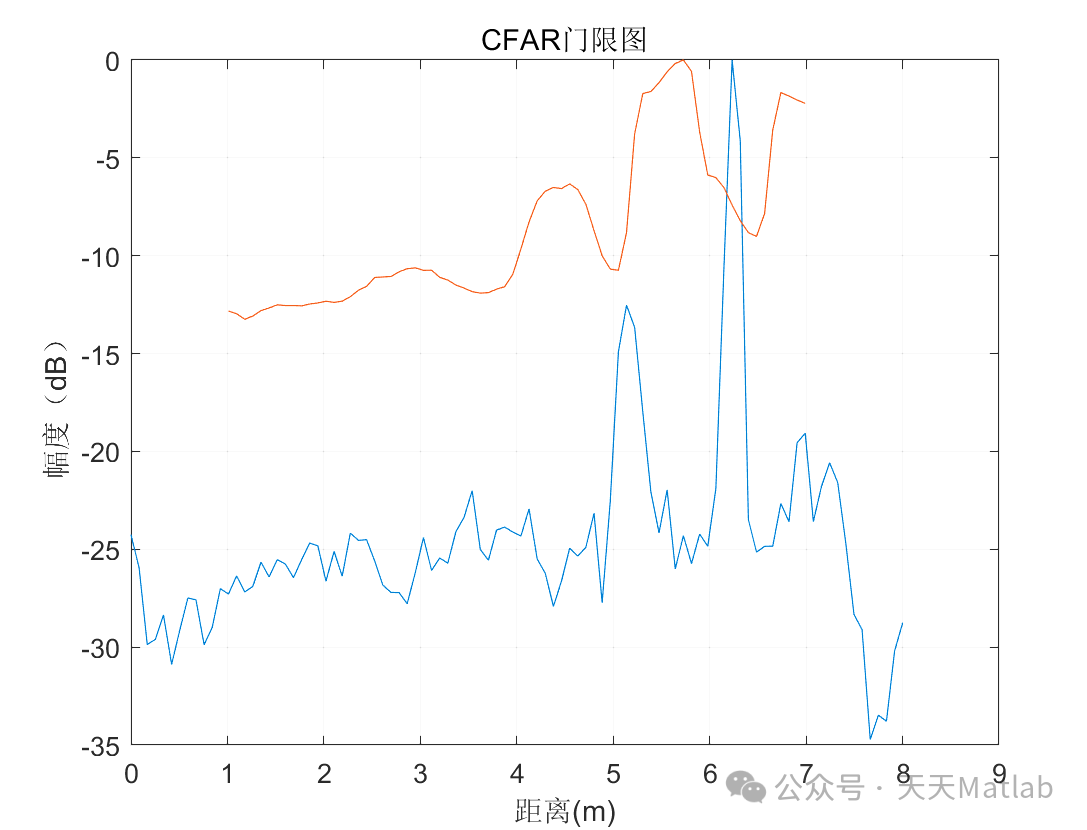

常用的1D CFAR算法包括单元平均CFAR (Cell Averaging CFAR, CA-CFAR) 和有序统计CFAR (Ordered Statistics CFAR, OS-CFAR) 等。CA-CFAR算法通过计算参考单元的平均功率来估计噪声功率，然后设置一个阈值，高于阈值的峰值被判定为目标。其优点是计算简单，缺点是受强杂波影响较大。OS-CFAR算法则选择参考单元中的有序统计量来估计噪声功率，具有更好的抗杂波性能，但计算复杂度较高。本文采用CA-CFAR算法，其平均单元恒虚警率可以通过调整门限系数来控制。

Matlab代码片段 (CA-CFAR):

matlab

% 假设多普勒谱数据存储在变量'DopplerSpectrum'中 guardCells = 2; % 保护单元数 trainCells = 8; % 参考单元数 threshold = mean(DopplerSpectrum(guardCells+1:guardCells+trainCells)) * CFAR_Factor; % 计算阈值, CFAR_Factor为门限系数 % 检测目标 detectedDoppler = DopplerSpectrum > threshold;

二、多普勒相位补偿与水平角度估计

在目标检测后，我们需要对目标的多普勒相位进行补偿，以提高后续跟踪的精度。多普勒相位与目标的径向速度相关，可以通过FFT后的相位信息进行计算。补偿方法通常是根据目标的多普勒频率估计值进行相位旋转。

水平角度的估计通常基于波束成形技术或基于接收信号的到达角 (Angle of Arrival, AoA) 算法。本文假设雷达系统已提供波束成形后的数据，直接获取水平角度信息。

三、基于EKF的跟踪算法

扩展卡尔曼滤波是一种非线性滤波算法，适用于处理非线性系统和非高斯噪声。在毫米波雷达目标跟踪中，我们可以将目标的状态向量定义为：[x, y, vx, vy]，分别表示目标的坐标和速度。

EKF算法通过线性化非线性系统模型来进行状态估计。其迭代过程包括：

预测: 根据系统模型预测下一时刻的状态和协方差矩阵。
更新: 利用当前时刻的测量值 (距离、多普勒速度、水平角度) 更新状态估计。
迭代: 重复步骤1和步骤2，进行持续跟踪。

Matlab代码片段 (EKF):

matlab

% 状态向量 x = [x_pos; y_pos; vx; vy]; % 协方差矩阵 P = diag([10,10,1,1]); % 系统模型和观测模型(需要根据实际情况定义) F = ...; H = ...; Q = ...; % 过程噪声协方差 R = ...; % 测量噪声协方差 % EKF迭代 for i = 1:length(measurements) % 预测 x = F*x; P = F*P*F' + Q; % 更新 z = measurements(i,:); y = z - H*x; S = H*P*H' + R; K = P*H'*inv(S); x = x + K*y; P = (eye(size(P)) - K*H)*P; end

(注：代码片段中省略了具体的系统模型、观测模型以及参数设置，需要根据实际雷达系统和目标运动模型进行调整。)

四、基于DBSCAN的聚类算法

多目标跟踪中，常常需要将检测到的目标点进行聚类，以区分不同的目标。DBSCAN (Density-Based Spatial Clustering of Applications with Noise) 是一种基于密度的聚类算法，能够有效地处理不同形状和大小的簇，并识别噪声点。

在本文中，我们采用DBSCAN算法，将距离和水平角度两个维度作为聚类特征。通过设置合适的半径 (eps) 和最小点数 (minPts)，可以将属于同一目标的检测点聚类在一起。

Matlab代码片段 (DBSCAN):

matlab

% 假设检测结果存储在变量'detections'中，包含距离和角度信息 [clusterIdx, ~] = dbscan(detections, eps, minPts); % 根据clusterIdx对目标进行分组 for i = 1:max(clusterIdx) targetIdx = find(clusterIdx == i); % 对属于同一个cluster的目标进行后续处理，例如跟踪 end

五、总结

本文提出了一种基于扩展卡尔曼滤波的毫米波雷达目标跟踪方法，结合了多普勒维度CFAR检测、多普勒相位补偿、水平角度估计以及DBSCAN聚类算法，实现了对毫米波雷达数据的有效滤波和跟踪。Matlab代码片段提供了算法实现的参考，但需要根据实际应用场景进行调整和完善。未来的研究可以关注更鲁棒的CFAR算法、更精确的运动模型以及更复杂的场景下的目标跟踪问题。此外，还可以考虑将其他传感器数据融合到系统中，以提高目标跟踪的精度和可靠性。最后，参数的优化选择，例如CFAR算法中的门限系数、EKF中的过程噪声和测量噪声协方差以及DBSCAN算法中的eps和minPts，对算法的最终性能至关重要，需要根据实际数据进行仔细调参和评估。
