【电磁】基于有限差分法计算二维平面中 2 偶极子产生的电场附matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

摘要: 本文探讨利用有限差分法 (Finite-Difference Method, FDM) 计算二维平面中两个偶极子产生的电场分布。首先，简述麦克斯韦方程组及其在二维静态电场情况下的简化形式，并推导出基于泊松方程的有限差分离散方程。然后，详细描述基于FDM的数值计算过程，包括网格划分、边界条件设置以及迭代求解方法的选择。最后，通过数值模拟，展示不同偶极子位置、强度和极性组合下电场分布的差异，并对结果进行分析和讨论，验证FDM方法在该问题中的有效性和精度。

关键词: 有限差分法；偶极子；电场；泊松方程；数值模拟

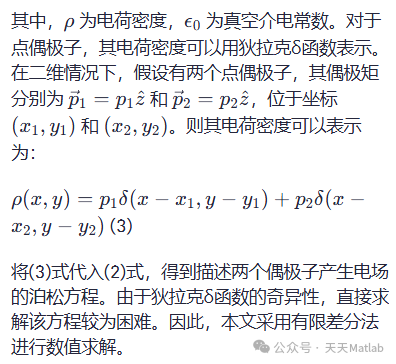

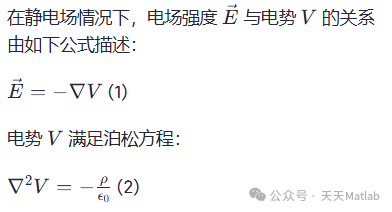

1. 理论基础

2. 有限差分法求解

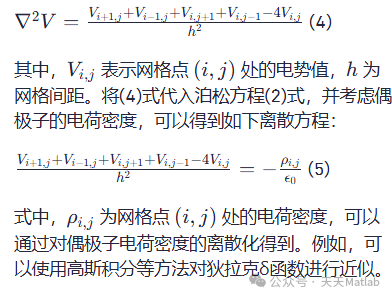

有限差分法是将连续的微分方程离散化成代数方程组进行求解的方法。在二维情况下，采用中心差分格式对拉普拉斯算子进行离散：

3. 边界条件与求解方法

为了求解上述离散方程组，需要设定边界条件。本文采用狄利克雷边界条件，即在计算区域边界上设定电势值。边界电势值的选择取决于具体问题，可以根据实际情况或理论分析设定。

求解得到的电势值 𝑉𝑖,𝑗Vi,j 组成的矩阵可以利用多种迭代方法求解，如高斯-赛德尔迭代法、超松弛迭代法 (SOR) 等。这些迭代方法通过不断迭代更新电势值，直到满足预设的收敛条件。选择合适的迭代方法和收敛判据对于提高计算效率和精度至关重要。

4. 数值模拟与结果分析

本文利用MATLAB编写程序，实现上述基于有限差分法的数值计算过程。通过改变偶极子的位置、强度和极性，进行了多次数值模拟，得到了不同条件下二维平面中的电场分布。数值模拟结果以等势线图和电场矢量图的形式呈现，直观地展示了电场强度的分布规律。

例如，当两个偶极子强度相同，极性相反，且距离较近时，在两个偶极子之间将形成一个相对较强的电场区域；当两个偶极子距离较远时，则两个偶极子各自产生的电场将相对独立。改变偶极子的强度和极性，可以观察到电场分布的相应变化。

5. 结论与展望

本文利用有限差分法成功计算了二维平面中两个偶极子产生的电场分布。通过数值模拟，验证了该方法在解决此类电磁场问题中的有效性。本方法的精度取决于网格间距和迭代精度，可以通过细化网格和提高迭代精度来提高计算精度。

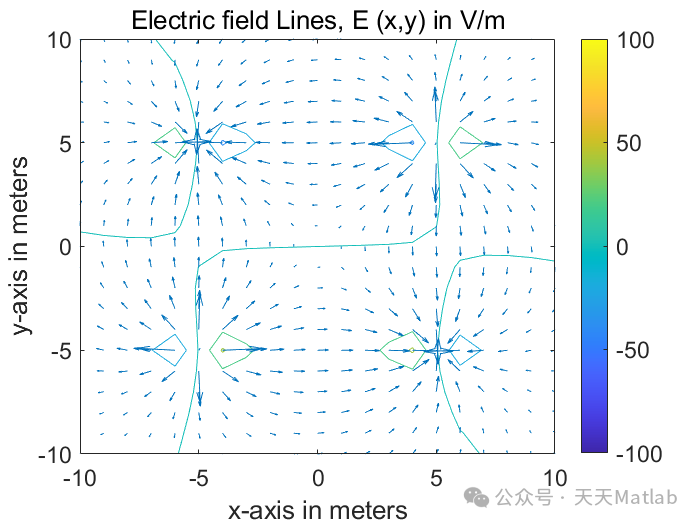

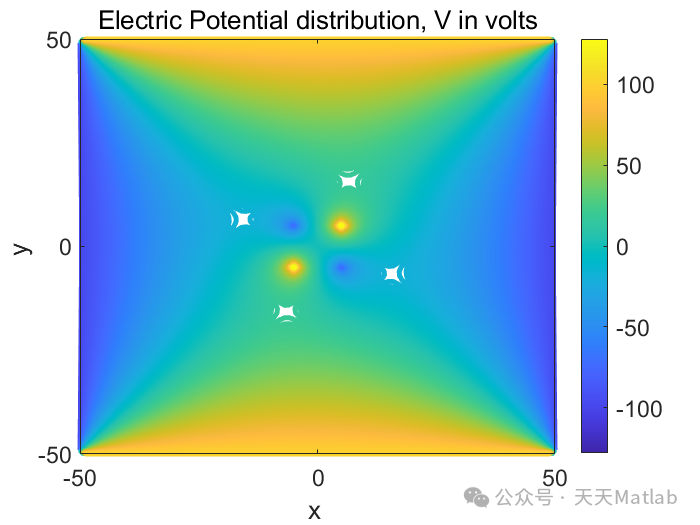

⛳️ 运行结果
