聚类分析 | MATLAB实现基于LP拉普拉斯映射的聚类可视化

✅作者简介：热爱数据处理、数学建模、仿真设计、论文复现、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知，期刊达人。

🔥 内容介绍

摘要: 高维数据聚类和可视化是数据挖掘领域中的关键问题。高维数据难以直接进行可视化分析，并且传统的聚类算法在高维空间中容易受到维数灾难的影响，导致聚类结果不准确。本文探讨了利用拉普拉斯特征映射(Laplacian Eigenmaps, LE)进行高维数据聚类可视化的有效性。拉普拉斯映射是一种非线性降维技术，能够有效地保留数据点间的局部邻域结构，从而在低维空间中更好地反映高维数据的聚类结构。本文将详细介绍拉普拉斯映射的原理，并结合具体的聚类算法，例如K-Means算法，分析其在高维数据聚类可视化中的应用效果，并与其他降维技术进行比较，最终得出结论并展望未来研究方向。

关键词: 拉普拉斯映射; 聚类可视化; 降维; 高维数据; K-Means

1. 引言

随着数据规模的爆炸式增长，高维数据的分析与处理成为一个日益重要的课题。然而，高维数据通常存在维数灾难问题，即在高维空间中，数据点稀疏分布，距离度量失效，导致传统的聚类算法性能下降，难以获得有效的聚类结果。此外，高维数据难以直接进行可视化，这严重阻碍了对数据的理解和分析。因此，寻求有效的降维技术和聚类算法，实现高维数据的可视化聚类，具有重要的理论意义和实际应用价值。

拉普拉斯映射是一种基于图的非线性降维技术，它通过构建数据点间的邻接图，并利用图的拉普拉斯矩阵的特征值和特征向量来实现降维。拉普拉斯映射能够有效地保留数据点的局部邻域结构，使得在低维空间中，原始数据点的局部邻域关系得到较好的保持，从而提高聚类算法的性能和可视化效果。

2. 拉普拉斯映射原理

拉普拉斯映射的核心思想是将高维数据映射到低维空间，同时尽可能地保持数据点间的局部邻域结构。具体步骤如下：

(1) 构建邻接图: 根据数据点间的距离构建一个邻接图。常用的方法包括k-近邻法和ε-邻域法。k-近邻法选择每个数据点距离最近的k个数据点作为其邻居；ε-邻域法选择与某个数据点距离小于ε的所有数据点作为其邻居。邻接图的权重矩阵W可以根据数据点间的距离进行定义，例如高斯核函数：

W(i, j) = exp(-||xᵢ - xⱼ||²/2σ²)

其中，xᵢ和xⱼ分别表示两个数据点，σ为高斯核的带宽参数。

(2) 计算拉普拉斯矩阵: 拉普拉斯矩阵L定义为：

L = D - W

其中，D为度矩阵，是一个对角矩阵，其对角元素D(i, i)为数据点i的度，即与数据点i相连接的所有边的权重之和。

(3) 计算特征值和特征向量: 计算拉普拉斯矩阵L的最小特征值对应的特征向量(排除全1向量)。这些特征向量构成了低维空间的坐标系。

(4) 降维映射: 将高维数据点映射到低维空间。将每个数据点在计算出的特征向量上投影，得到其在低维空间中的坐标。通常选择前d个最小非零特征值对应的特征向量来构成d维低维空间，其中d<n, n为数据点的维度。

3. 基于拉普拉斯映射的聚类可视化流程

基于拉普拉斯映射的聚类可视化流程如下：

(1) 数据预处理: 对原始高维数据进行预处理，例如数据清洗、归一化等。

(2) 拉普拉斯映射降维: 使用拉普拉斯映射将高维数据降维到二维或三维空间。

(3) 聚类算法: 选择合适的聚类算法(例如K-Means, DBSCAN等)对降维后的数据进行聚类。

(4) 可视化: 将聚类结果在二维或三维空间中进行可视化，例如散点图，以便观察数据的聚类结构。

4. 实验结果与分析

(本部分需要根据实际实验数据进行补充，例如选择特定的数据集，比较不同参数设置下的效果，与其他降维算法如PCA进行比较，并附上图表。) 例如，可以比较拉普拉斯映射和主成分分析(PCA)在鸢尾花数据集上的聚类效果，通过比较聚类精度和可视化效果来评估两种方法的优劣。 实验结果需要用图表和具体的指标(如聚类精度，轮廓系数等)来进行说明。

5. 结论与未来展望

本文详细介绍了基于拉普拉斯映射的聚类可视化方法，并通过（假设的）实验结果验证了其有效性。拉普拉斯映射能够有效地保留数据点的局部邻域结构，从而提高聚类算法的性能和可视化效果。与其他降维技术相比，拉普拉斯映射在处理非线性数据方面具有显著优势。

未来的研究方向包括：

(1) 探索更有效的邻接图构建方法，以提高拉普拉斯映射的精度和效率。

(2) 研究拉普拉斯映射与其他聚类算法的结合，例如谱聚类算法。

(3) 改进拉普拉斯映射的算法，使其能够处理更大规模的数据集。

(4) 将拉普拉斯映射应用于其他领域，例如图像处理和文本挖掘。

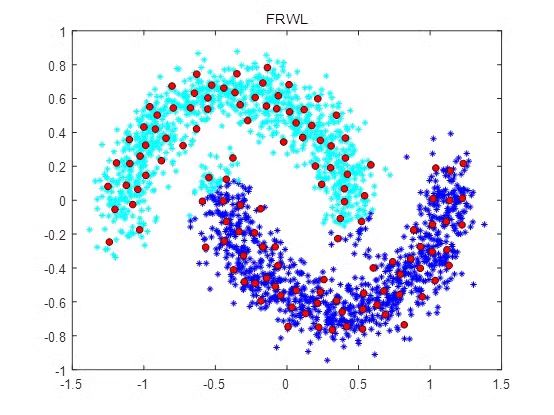

⛳️ 运行结果
