一、开篇：为什么需要扰动观测者控制器增强四旋翼无人机控制？

在航拍测绘、电力巡检、应急救援、物流配送等场景中，四旋翼无人机因机动性强、操作灵活的优势被广泛应用，但实际飞行环境中存在大量不确定性干扰——如阵风、湍流等外部扰动，以及电机特性漂移、负载变化等内部扰动，这些扰动会严重影响无人机的姿态稳定与轨迹跟踪精度，甚至导致飞行失控。

传统PID控制器虽结构简单、易于实现，但对复杂扰动的适应能力较弱，难以精准补偿扰动带来的控制偏差；而基于扰动的观测者控制器通过“扰动估计+补偿控制”的双闭环逻辑，能实时观测并量化内外扰动，将扰动补偿量融入控制律，从根源上削弱扰动对系统的影响。其核心优势在于：无需精确的无人机动力学模型，对参数摄动和外部干扰具有强鲁棒性，可显著提升四旋翼无人机在复杂环境下的控制稳定性与轨迹跟踪精度。核心逻辑是：通过观测者实时估计总扰动，控制器在跟踪期望指令的同时，输出补偿信号抵消扰动影响，实现“精准跟踪+抗扰稳定”的双重控制目标。

二、核心拆解：基于扰动观测者控制器的四旋翼无人机控制5个关键实现步骤

（一）第一步：四旋翼无人机动力学建模与控制需求分析

建模与需求分析是控制方案设计的基础，需明确四旋翼无人机的动力学特性、扰动来源及核心控制目标，避免因模型简化过度或需求模糊导致控制方案失效。这一步相当于“绘制无人机控制的问题蓝图”，清晰界定系统输入输出、扰动边界与性能指标。

具体内容包括三部分：一是动力学建模，基于刚体运动学和牛顿-欧拉方程，建立四旋翼无人机的简化动力学模型，明确姿态（滚转、俯仰、偏航）和位置（x、y、z轴）的运动方程，重点保留重力项、惯性项及扰动项（将内外扰动汇总为总扰动项融入模型）；二是扰动源梳理，明确主要扰动类型——外部扰动（阵风风速、湍流强度）、内部扰动（电机转速波动、电池电压变化、负载变化范围），并量化扰动幅值与频率范围；三是控制需求与性能指标确定，核心控制目标为“姿态稳定控制”和“轨迹精准跟踪”，性能指标包括：姿态角跟踪误差≤±2°、位置跟踪误差≤±0.5m、抗扰响应时间≤0.5s，以及在预设扰动（如3m/s阵风）下的稳定裕度。

（二）第二步：扰动观测者设计与参数整定——核心抗扰模块构建

扰动观测者是实现抗扰控制的核心模块，其设计质量直接决定扰动估计的精度与实时性；参数整定需平衡观测精度与系统稳定性，避免观测滞后或振荡。这一步相当于“打造精准的扰动‘探测器’”，确保能实时捕捉并量化各类扰动。

具体操作流程：一是观测者类型选择与结构设计，常用滑模观测器（SMO）、扩张状态观测器（ESO）或线性扰动观测器（LDO）——其中ESO无需精确模型，对非线性扰动适应性强，是四旋翼无人机的优选方案；基于动力学模型中的总扰动项，设计ESO的扩张状态方程，将总扰动视为新增状态变量，通过非线性反馈律实现状态与扰动的同步观测；二是观测器参数整定，核心参数包括观测增益、非线性增益，通过仿真调试确定：增益过大会导致观测信号振荡，过小则观测滞后，需确保在扰动频率范围内，观测误差≤5%；三是观测器收敛性验证，通过Lyapunov稳定性分析证明观测误差的指数收敛性，确保在有限时间内观测值逼近真实扰动。

（三）第三步：控制器设计与扰动补偿融合——双闭环控制构建

控制器设计需结合扰动补偿实现双闭环控制（姿态环+位置环），核心是将观测器输出的扰动补偿量合理融入控制律，实现“跟踪指令+抵消扰动”的协同控制。这一步相当于“搭建控制核心中枢”，确保无人机在跟踪期望轨迹的同时，能实时抵御扰动影响。

具体设计逻辑：一是双闭环控制器结构设计，采用“位置外环+姿态内环”的分层控制架构——位置环接收期望位置指令，输出期望姿态角（滚转、俯仰）和高度控制量；姿态环接收期望姿态角，输出电机控制信号（四个电机的转速指令）；二是控制律设计与扰动补偿融合，在位置环和姿态环中分别融入对应的扰动补偿量：例如姿态环控制律=比例-积分-微分（PID）控制项+扰动补偿项，其中扰动补偿项为观测器估计的姿态通道扰动负值，通过前馈补偿抵消扰动对姿态的影响；三是控制器参数整定，先整定内环姿态控制器参数（确保姿态响应快速稳定），再整定外环位置控制器参数（保证轨迹跟踪精准），通过迭代调试使系统满足预设性能指标。

四、闭环控制系统构建与硬件在环仿真验证

（四）第四步：闭环控制系统构建与硬件在环仿真验证

闭环控制系统构建需完成“软件算法+硬件平台”的集成，通过硬件在环（HIL）仿真验证系统的抗扰性能与稳定性，避免直接实飞测试的风险。这一步相当于“系统集成与虚拟测试”，确保控制方案在接近真实的环境中具备可行性。

（五）第五步：实飞测试与控制性能优化——落地实际应用

实飞测试是验证控制方案实际效果的关键环节，需在不同扰动场景下测试系统性能，并根据测试结果优化参数，确保方案能满足实际应用需求。这一步是连接仿真验证与实际部署的核心桥梁，避免“仿真最优”但“实飞失效”的问题。

具体实现流程：一是实飞测试场景设计，涵盖无扰动平稳飞行、阵风扰动飞行（通过风机模拟3-5m/s阵风）、负载变化飞行（增减5%-10%负载）、复杂轨迹跟踪（如矩形、圆形轨迹）等典型场景；二是测试数据采集与分析，通过无人机飞控系统采集姿态角、位置、电机转速、扰动估计值等数据，计算轨迹跟踪误差、姿态稳定时间、抗扰恢复时间等指标，评估系统性能；三是控制性能优化，针对测试中发现的问题（如轨迹超调、抗扰滞后），微调观测器增益和控制器参数，或优化扰动补偿策略（如加入自适应补偿项）；四是最终性能验证，在所有测试场景下重复测试，确保系统满足预设性能指标，且飞行稳定、无失控风险，即可完成控制方案的落地部署。

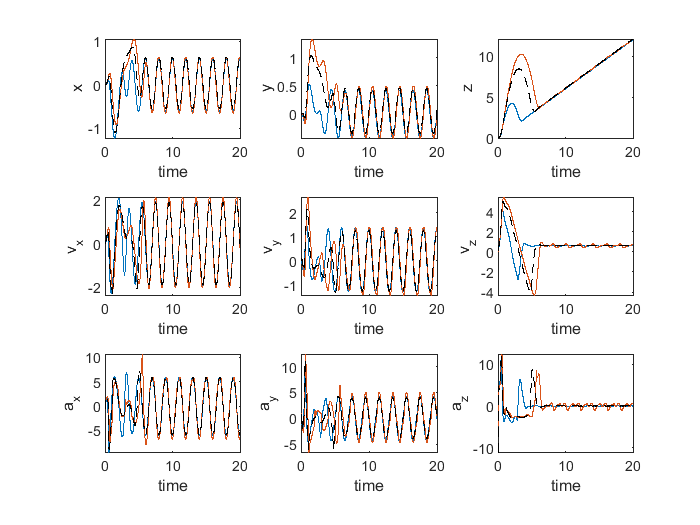

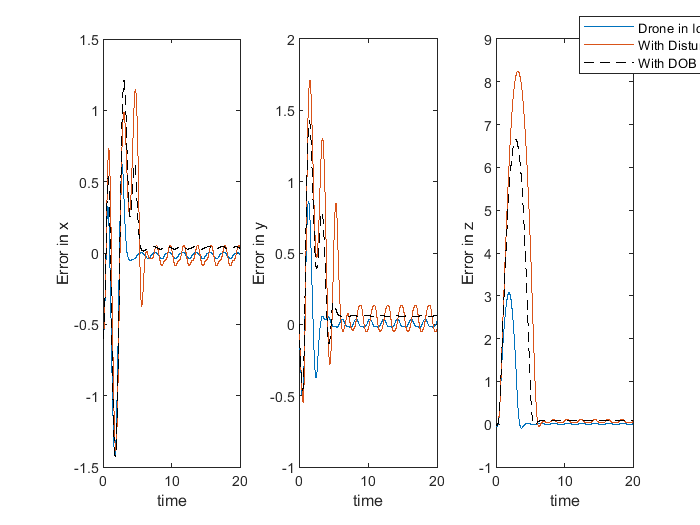

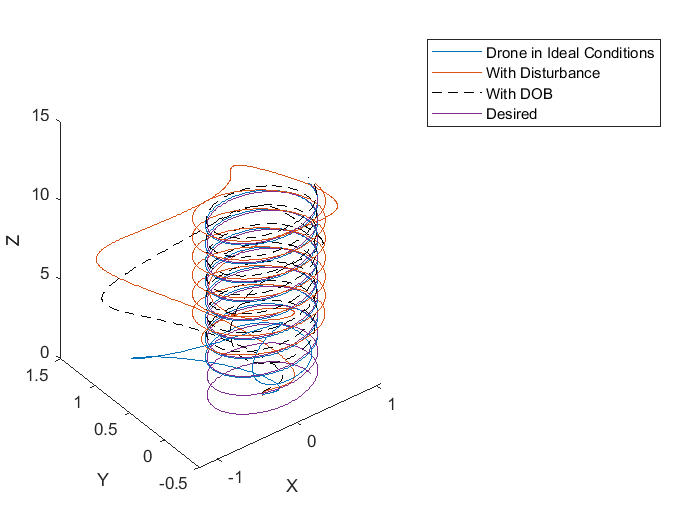

⛳️ 运行结果

📣 部分代码

clear;

clc;

% skew-symmetric operator

ssmat = @(x) [0 -x(3) x(2); x(3) 0 -x(1); -x(2) x(1) 0];

% inverse of skew-symmetric operator

vmap = @(x) [-x(2,3) x(1,3) -x(1,2)]';

% Vehicle properties

m = 4.34;

J = diag([0.0820, 0.0845, 0.1377]);

% Misc things

e1 = [1 0 0]';

e2 = [0 1 0]';

e3 = [0 0 1]';

g = 9.8;

% Initial conditions

x = [0 0 0]';

v = [0 0 0]';

R = eul2rotm([0 pi-0.01 0]);

omega = [0 0 0]';

Rd = zeros(3);

Rd_prev = zeros(3);

% Setpoint

xd = [0 0 10]';

vd = [0 0 0]';

b1d = [1 0 0]';

% Controller gains

kx = 10;

kv = 10;

kR = 10;

komega = 10;

% Main loop

dt = 0.001;

end_time = 10;

xlist = [];

ylist = [];

zlist = [];
