🔥 内容介绍

在机器人的 “冒险旅程” 中，路径规划是核心挑战，特别是在手绘迷宫这样充满未知与复杂障碍的场景里。想象一下，机器人身处一个手绘迷宫，四周是弯弯曲曲、毫无规律的墙壁，传统的路径规划算法，比如 Dijkstra 算法，如同拿着一张详尽地图按部就班探索的行者，在这种复杂环境下，要计算每一个可能路径节点，消耗大量时间与计算资源；而 A * 算法虽引入启发函数，能朝着目标快速搜索，但面对不规则迷宫，启发函数的预估也会变得困难重重。

RRT 算法却另辟蹊径，它像是一位充满探索精神的冒险者，在黑暗迷宫中不断伸出 “智能触手” 。它通过随机采样，在迷宫空间中随机选择探索方向，逐步构建一棵不断生长的搜索树。这棵树从起点开始，如同藤蔓般蔓延，每一次生长都尝试向未知区域拓展。而且，它还具备 “目标偏向” 的智慧，有一定概率直接朝着目标点采样，大大提高了找到目标路径的速度。就像在迷宫中，它既不会盲目乱窜，也不会被复杂的结构困住，通过这种独特的探索方式，快速在迷宫中找到从起始点到目标点的无碰撞路径，这使得 RRT 算法在迷宫探索任务中脱颖而出，成为机器人实现高效导航的得力工具。

二、RRT 算法核心原理：随机探索与树状结构的完美协同

（一）算法核心四步走

1.随机采样策略：在迷宫这个充满未知的自由空间里，RRT 算法的随机采样策略就像是在黑暗中抛出的探索之锚。它以 90% 的概率在整个迷宫的自由区域内随机生成采样点，这种随机性使得算法能够探索到迷宫的各个角落，突破局部障碍的限制。例如，当机器人处于迷宫的复杂区域，周围布满了错综复杂的墙壁时，随机采样可以让它尝试不同的方向，找到可能隐藏在角落的通路。而剩下 10% 的概率则直接采样目标点，这就是目标偏置技术。当机器人逐渐接近目标点时，该技术就如同给它指明了前进的灯塔，优先采样终点，大大加速了算法的收敛速度，避免了盲目探索，快速引导机器人找到通往目标的路径。

4.碰撞检测机制：碰撞检测机制是确保机器人安全前行的 “护盾” 。采用线段 - 多边形相交算法，将机器人简化为圆形，计算新节点与父节点连线是否与迷宫墙壁（多边形障碍物）相交。具体实现是通过分离轴定理（SAT），检测线段在障碍物各轴向投影是否重叠。例如，当机器人尝试从一个位置移动到另一个位置时，碰撞检测机制就会启动，就像为机器人前方的道路进行扫描，检查是否有障碍物阻挡。如果检测到投影重叠，说明路径上存在障碍物，机器人就会停止前进，重新规划路线；只有当检测到路径安全时，机器人才会继续沿着规划的路径前进，确保了机器人在迷宫中探索时不会与障碍物发生碰撞，安全地寻找目标路径。

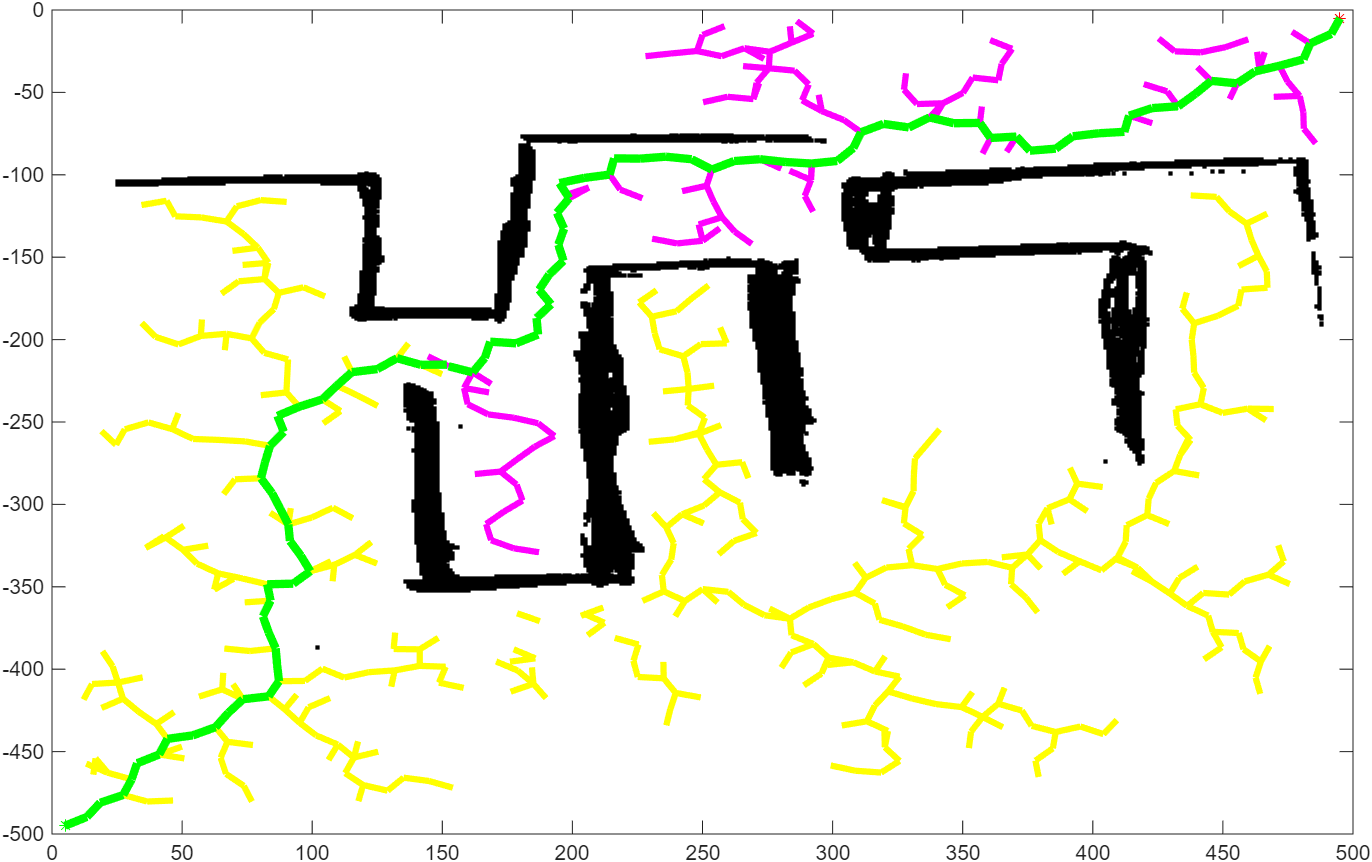

⛳️ 运行结果

📣 部分代码

min_dist = 1000;

for i = 1:size(nodes,1)

dist = ((x - nodes(i,2))^2 + (y - nodes(i,3))^2)^0.5;

if dist < min_dist

min_dist = dist;

x_near = nodes(i,2); %x-coordinate of nearest node

y_near = nodes(i,3); %y-coordinate

k_near = nodes(i,1); %index

end
