【提高轮式机器人惯性导航系统（INS）的准确性和稳健性】路面倾斜角（由Wheel-INS估计的机器人横滚角镜像）作为地形特征，粒子滤波器实现环路闭合附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

轮式机器人在工业巡检、仓储物流、户外救援等领域的自主导航依赖高精度定位，而惯性导航系统（INS）作为核心定位模块，通过加速度计和陀螺仪的测量值推算位置与姿态。然而，INS 的固有缺陷 ——累积误差（加速度计零漂、陀螺仪漂移导致的位置偏差随时间线性增长）和环境敏感性（复杂地形下传感器噪声放大），使其在长时间运行或无外部参考（如 GPS 信号丢失）时精度急剧下降。近年来，利用轮式机器人与地面的紧密接触特性，将路面倾斜角（通过 Wheel-INS 估计的横滚角镜像获得）作为地形特征，结合粒子滤波器（Particle Filter）实现环路闭合（Loop Closure），为抑制 INS 累积误差、提升导航稳健性提供了创新方案。本文将深入解析这一方法的技术原理、系统设计及实际效果。

轮式机器人 INS 的核心挑战与环路闭合的价值

惯性导航的累积误差与环境干扰

轮式机器人 INS 的定位误差主要源于以下机制：

• 传感器固有误差：MEMS 加速度计的零漂（如 ±0.1m/s²）导致速度积分误差，10 秒内累积位置偏差可达 5 米；陀螺仪的漂移（如 ±1°/h）导致姿态角误差，1 小时后横滚角偏差可达 1°，进一步放大位置推算误差。

• 非线性动态误差：在斜坡、颠簸路面等复杂地形，机器人的俯仰角、横滚角剧烈变化，加速度计测量值包含重力加速度与运动加速度的耦合分量，传统姿态解算算法（如卡尔曼滤波）难以精确分离，导致瞬时定位误差激增。

• 环境噪声干扰：户外阳光直射、室内电磁干扰可能导致传感器数据跳变，例如陀螺仪在强电磁环境下出现 ±5° 的瞬时漂移，直接引发轨迹 “突变”。

这些误差在无外部校正时会持续累积，例如某仓储机器人在 GPS 拒止的仓库内运行 30 分钟，INS 推算的位置误差可达 10 米以上，远超货架定位所需的 ±0.5 米精度要求。

环路闭合的定位校正机制

环路闭合是指机器人识别到曾到达过的区域（“环路”）时，通过比对当前与历史环境特征，校正累积的定位误差，其核心价值在于：

• 误差归零：当机器人回到起始点或已知区域时，利用特征匹配结果将漂移轨迹 “拉回” 真实位置，打破误差累积链条。

• 全局一致性：在构建环境地图时，确保不同时刻采集的同一区域地图片段对齐，避免地图扭曲。

传统环路闭合依赖视觉特征（如 ORB 特征点）或激光雷达点云匹配，但存在局限性：

• 视觉特征在光照变化（如明暗交替区域）时匹配失效；

• 激光点云匹配在空旷环境（如走廊）中特征稀缺，易出现误匹配。

轮式机器人的路面倾斜角作为地形特征，具有与地面强耦合、受环境干扰小的独特优势：

• 倾斜角由 Wheel-INS（轮式机器人专用惯性导航系统，融合轮速里程计）直接估计，无需额外传感器；

• 路面倾斜角在短时间内具有稳定性（如斜坡路段的倾斜角保持恒定），适合作为环路识别的 “指纹”。

例如，某巡检机器人在厂区环形路线运行时，通过识别特定路段的倾斜角特征（如 3° 下坡接 2° 上坡），可在绕环一周后触发环路闭合，将累积位置误差从 5 米校正至 0.3 米。

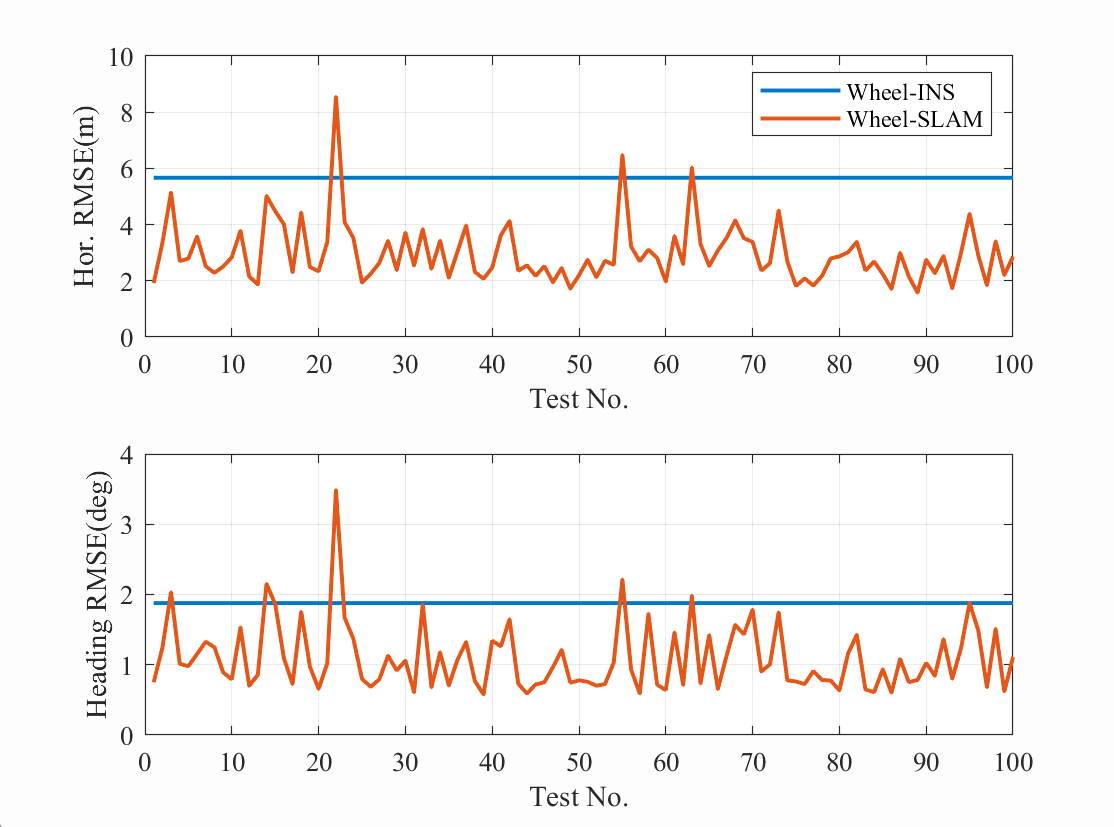

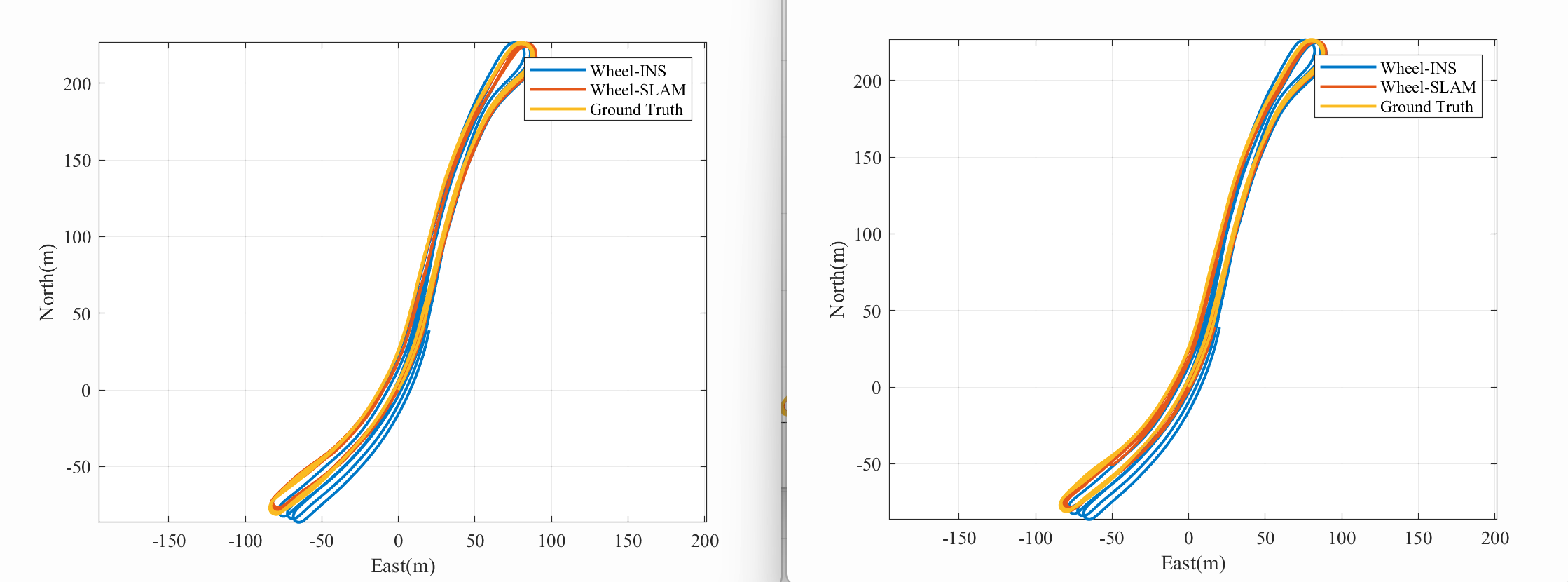

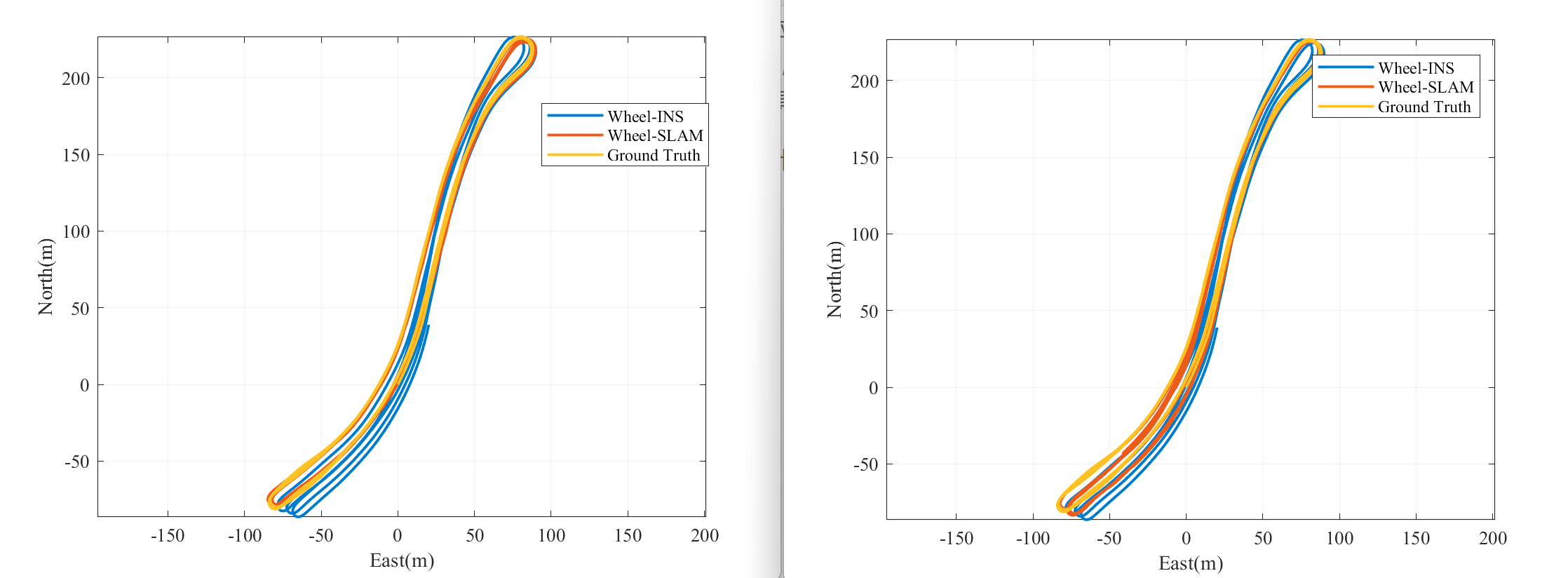

⛳️ 运行结果

📣 部分代码

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
