在铁路运输系统中，车轮的健康状况直接关乎行车安全与稳定性。车轮踏面擦伤作为常见故障，在变速运行条件下，会引发车辆剧烈振动，产生冲击载荷，不仅降低乘客舒适度，还可能导致轨道与车辆部件过早磨损，甚至危及行车安全。由于实际运行中轨道不平顺、车辆变速等因素，车辆振动响应复杂，包含强干扰信号与变频成分，给踏面擦伤检测带来极大挑战。为攻克这一难题，本文提出一种两级自适应调频模态分解（Adaptive Chirp Mode Decomposition，ACMD）方法，旨在精准识别变速条件下铁路车轮踏面擦伤故障。

铁路车轮踏面擦伤危害及检测现状

铁路车轮在长期服役过程中，受紧急制动、车轮抱死、轨道异物等因素影响，踏面易出现擦伤。擦伤车轮旋转时，每转一周会与轨道产生一次冲击，引发车辆振动。在高速、重载列车不断发展的当下，这种冲击危害愈发显著。据相关研究，车轮踏面擦伤长度超 50mm、深度超 1mm 时，就可能对行车安全构成威胁。

过往车轮踏面擦伤检测方法多样，如基于应变传感器监测轮轨冲击，利用贝叶斯预测、机器学习等提升检测精度；还有倒频谱分析结合阶次分析，考虑列车变速，将振动信号从时域转换到旋转角域；以及互相关分析结合阶次分析，用于在强噪声中检测擦伤信号。然而，面对复杂多变的运行工况，现有方法在抗干扰、时变特征提取等方面存在局限，难以精准检测小尺寸擦伤与早期故障。

两级自适应调频模态分解方法解析

方法整体架构

本文提出的两级 ACMD 方法，旨在分阶段处理复杂振动信号，实现踏面擦伤精准检测。第一级利用 ACMD 结合基于基尼指数（Gini Index，GI）的模态选择与重组方案，在强干扰下分离不同故障信号模态；第二级对分离后的信号模态，运用高分辨率 ACMD 时频分析方法，精确提取时变故障特征频率，达成故障检测。

第一级：基于 ACMD 与基尼指数的模态分离

ACMD 是一种自适应时频分析方法，能有效处理非平稳信号。其通过构建自适应调频原子，匹配信号局部特征，将复杂信号分解为多个调频模态。在第一级中，将 ACMD 与基于 GI 的模态选择和重组相结合。

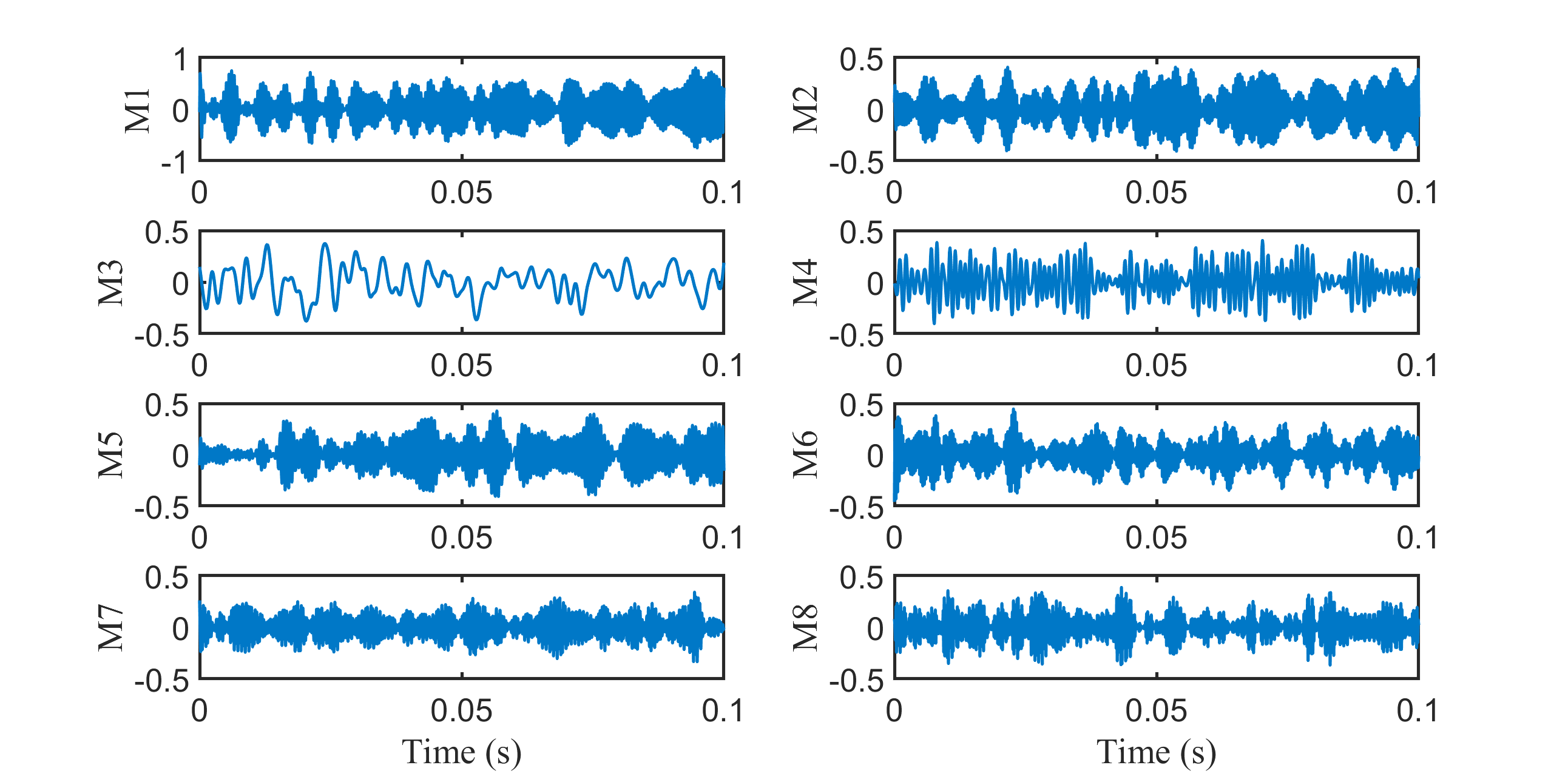

基尼指数用于衡量数据集中不同类别的分散程度。在信号处理中，可据此评估分解出的各模态信号的纯度，筛选出包含故障信息的模态。具体流程为：对采集到的车辆振动加速度信号，首先进行 ACMD 分解，得到多个模态分量；接着计算每个模态分量的基尼指数，依据设定阈值，挑选出基尼指数较小（即信号纯度高）的模态，将其重组为包含主要故障特征的信号集合。例如，在某复杂振动信号中，经 ACMD 分解出 10 个模态分量，计算基尼指数后，发现其中 3 个模态分量基尼指数小于 0.2（阈值），这 3 个模态很可能包含关键故障信息，将它们重组，以便后续分析。

第二级：高分辨率 ACMD 时频分析与故障特征提取

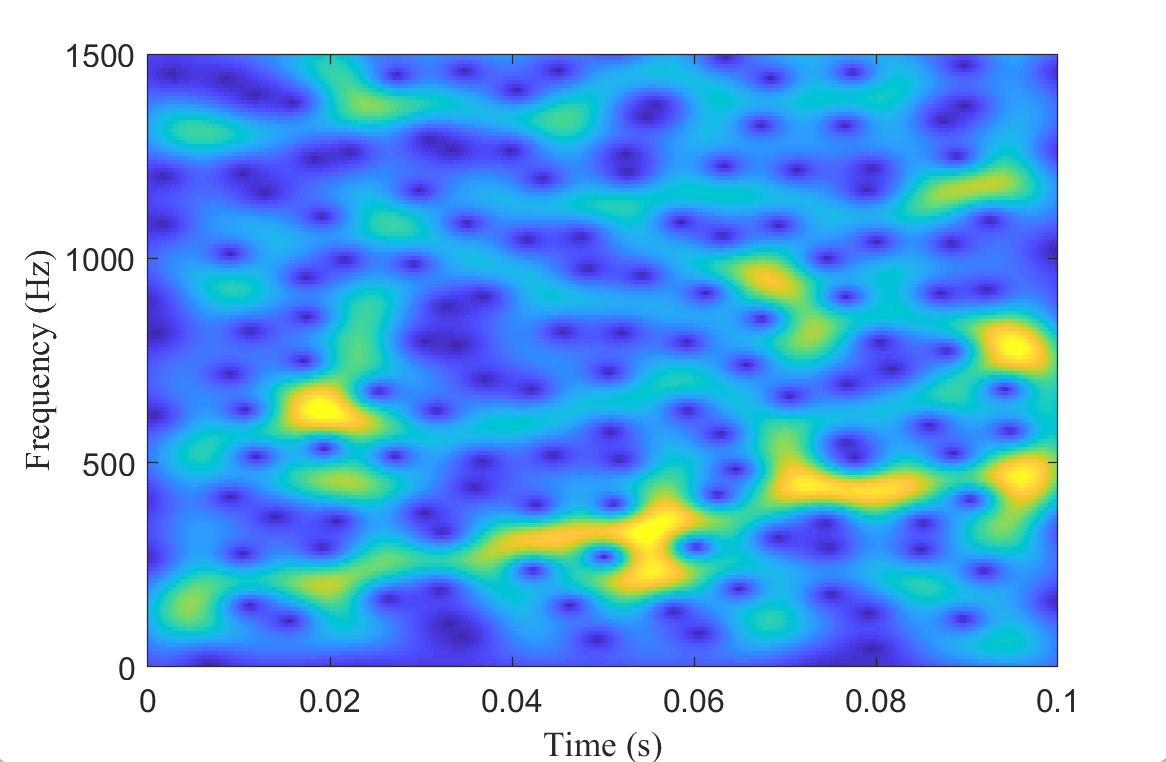

在第一级分离出故障相关信号模态后，第二级运用高分辨率 ACMD 时频分析方法。ACMD 时频分析通过对分解后的模态分量进行时频变换，能在时频平面上精确呈现信号频率随时间的变化。在踏面擦伤检测中，擦伤引起的冲击信号具有特定时变特征频率，如擦伤车轮旋转频率及其倍频成分。

通过高分辨率 ACMD 时频分析，可将这些时变特征频率清晰展现。以某擦伤车轮为例，在时频图上，可观察到以车轮旋转频率为基频，出现一系列随时间变化的谐波频率，且这些频率特征与正常车轮运行时明显不同。通过精确提取这些时变故障特征频率，可准确判断车轮是否存在踏面擦伤，以及擦伤的严重程度。

基于车辆 - 轨道耦合模型的振动特性分析

为深入理解变速条件下踏面擦伤对车辆振动的影响，构建考虑车轮踏面擦伤的车辆 - 轨道耦合动力学模型。该模型综合考虑车辆悬挂系统、车轮、轨道结构以及轮轨接触关系等因素。

在模型中，将车轮踏面擦伤简化为局部刚度变化，模拟擦伤车轮与轨道的相互作用。通过数值计算，分析不同擦伤尺寸、车辆运行速度下，车辆振动加速度响应特性。结果表明，随着擦伤尺寸增大，车辆振动加速度幅值显著增加；在变速过程中，振动加速度频谱呈现复杂时变特征，擦伤引起的特征频率成分随车速变化而改变。例如，当车轮存在 50mm 长、1mm 深擦伤时，车辆在加速过程中，振动加速度频谱在 5 - 15Hz 频段出现明显时变特征频率，且幅值随车速升高而增大。这些振动特性为两级 ACMD 方法检测踏面擦伤提供了理论依据。
