【信号识别】通信信号调制识别与参数估计（含AM DSB USB LSB FM BPSK 2FSK 2ASK 4ASK QPSK 4FSK识别正确率对比）附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在现代通信系统中，信号调制方式的自动识别与关键参数估计是电子侦察、频谱监测、通信对抗等领域的核心技术。准确识别 AM（DSB、USB、LSB）、FM、BPSK、2FSK、2ASK、4ASK、QPSK、4FSK 等调制信号，并估计其载频、符号速率等参数，对于实现信号解调、干扰抑制和频谱资源管理具有重要意义。本文将系统阐述调制信号的特征分析、参数估计方法、识别算法及不同调制方式的识别正确率对比。

一、调制信号的特征分析

不同调制方式的信号在时域、频域、时频域具有独特特征，这些特征是调制识别的核心依据。

（一）模拟调制信号特征

1. AM 类信号：

• AM DSB（双边带调幅）：调幅信号的包络与调制信号一致，频谱包含载频及上下两个边带（对称分布），包络检波后可恢复调制信号，无载频抑制，时域包络非恒定。

• AM USB（上边带调幅）：仅保留载频上边带，频谱呈单边分布，包络随调制信号变化，但不含下边带分量，时域包络起伏较 DSB 平缓。

• AM LSB（下边带调幅）：仅保留载频下边带，频谱特征与 USB 对称，包络特性与 USB 类似，可通过频谱边带位置区分。

1. FM（调频）：瞬时频率随调制信号线性变化，幅度恒定（理想情况下），频谱包含载频及无数对边带（随调制指数增大而扩展），时域无包络起伏，瞬时频率标准差较大。

（二）数字调制信号特征

1. 2ASK（二进制振幅键控）：载波幅度随二进制符号（0/1）切换（0 对应幅度 0，1 对应载波幅度），时域包络有明显跳变，频谱含载频及两侧边带，功率集中在载频附近。

1. 2FSK（二进制频移键控）：载波频率随二进制符号切换（如

   f1

   对应 0，

   f2

   对应 1），幅度恒定，频谱呈双峰分布（对应两个频率），瞬时频率在两频率间跳变。

1. BPSK（二进制相移键控）：载波相位随二进制符号切换（0 对应 0°，1 对应 180°），幅度恒定，时域过零点附近有相位突变，频谱无载频分量（抑制载波），功率集中在符号速率附近。

1. 4ASK（四进制振幅键控）：幅度取 4 个离散值（对应 4 种符号），包络呈多电平跳变，频谱与 2ASK 类似但带宽更宽（与符号速率相关）。

1. 4FSK（四进制频移键控）：频率取 4 个离散值，频谱呈四峰分布，瞬时频率跳变次数比 2FSK 多，频率间隔较小。

1. QPSK（四进制相移键控）：相位取 4 个离散值（如 0°、90°、180°、270°），幅度恒定，时域相位跳变最大为 90°（较 BPSK 的 180° 更平缓），频谱与 BPSK 类似但符号速率为比特速率的 1/2。

二、关键参数估计方法

参数估计是调制识别的前提，需准确估计载频、符号速率、调制指数等核心参数。

（一）载频估计

1. FFT 峰值法：对信号进行傅里叶变换，频谱峰值对应的频率即为载频估计值，适用于 AM、FM、2ASK 等含载频分量的信号，精度受采样率和 FFT 点数影响。

1. 循环自相关法：利用信号的循环平稳特性，在循环频率为 2 倍载频处的循环自相关峰值对应的频率即为载频，适用于 BPSK、QPSK 等抑制载波的数字调制信号，抗噪声性能优于 FFT 法。

（二）符号速率估计

1. 自相关法：计算信号的自相关函数，其周期性峰值间隔即为符号周期（符号速率的倒数），适用于 2ASK、BPSK 等具有明显符号周期的信号，在低信噪比下性能下降。

1. 谱相关法：通过信号的谱相关函数在符号速率整数倍处的峰值检测速率，抗噪声能力强，尤其适用于 4ASK、QPSK 等多进制调制信号。

（三）调制指数估计（针对 FM 和 FSK）

1. FM 调制指数：通过瞬时频率的最大值与最小值之差除以调制信号频率得到，可利用希尔伯特变换提取瞬时频率后计算。

1. FSK 频偏：对于 2FSK，估计两个载频的差值即为频偏；4FSK 则需估计 4 个载频间的间隔，通常通过频谱峰值间距或瞬时频率统计实现。

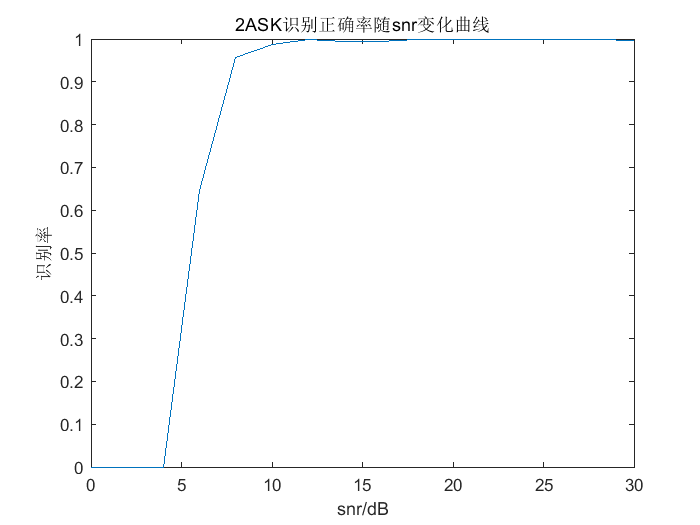

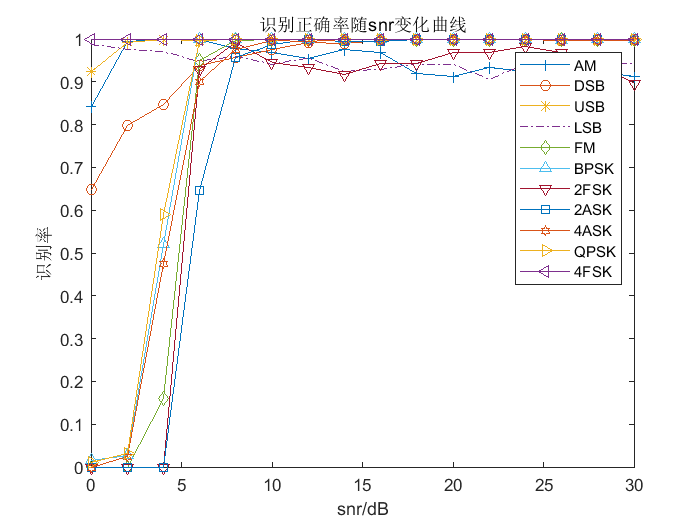

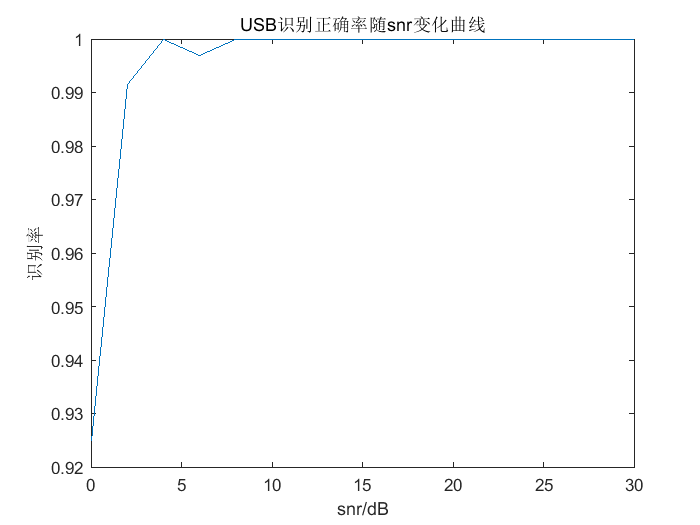

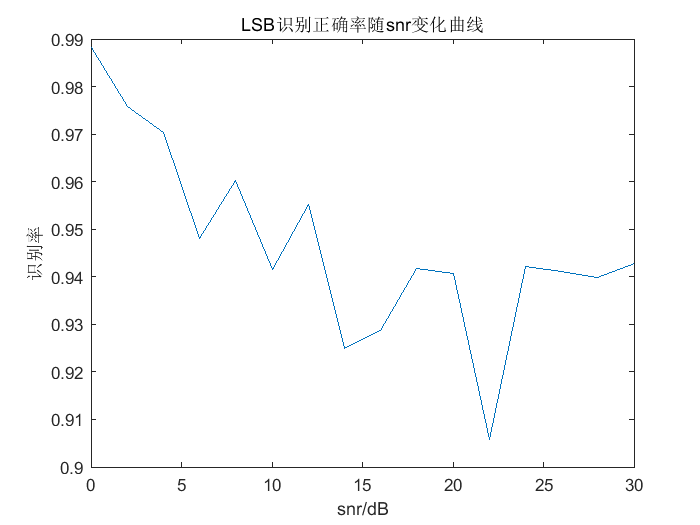

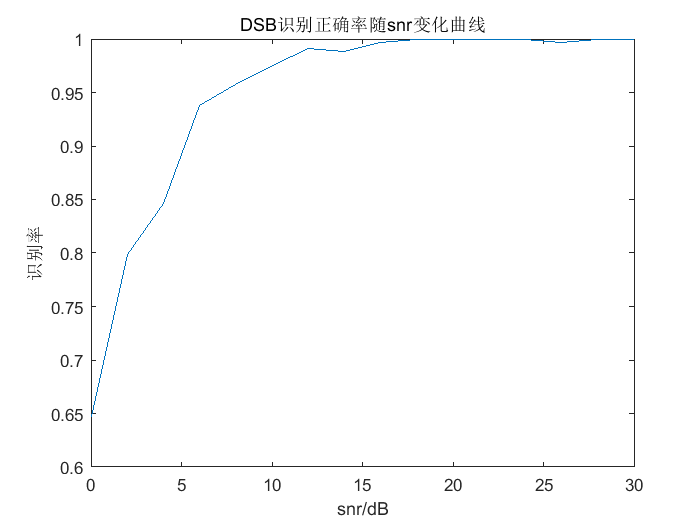

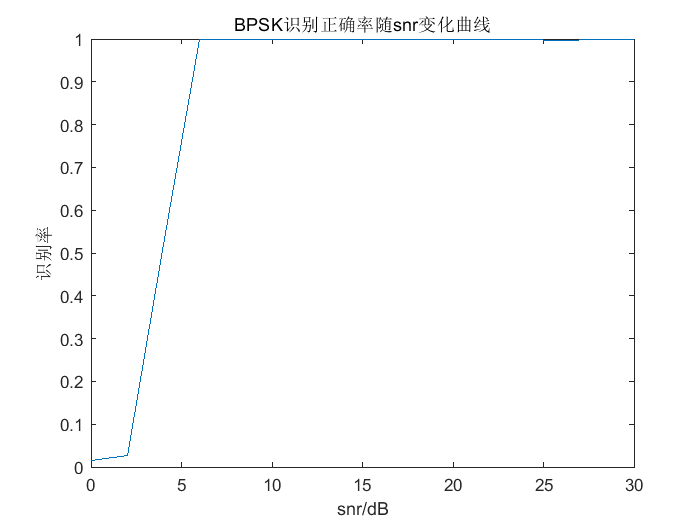

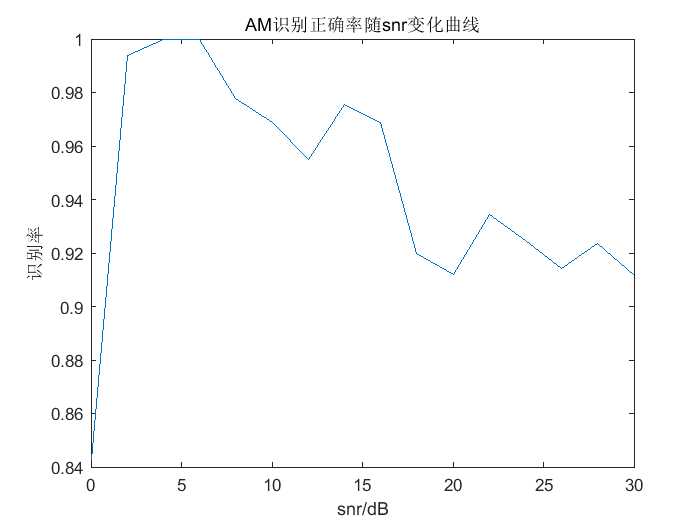

⛳️ 运行结果

📣 部分代码

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
