🔥 内容介绍

电力系统是现代社会赖以运行的重要基础设施，其稳定可靠运行至关重要。其中，暂态稳定是电力系统稳定的重要组成部分，而摆幅曲线则是评估电力系统暂态稳定性的关键指标。摆幅曲线描述了发电机转子角度随时间变化的轨迹，通过分析摆幅曲线的特征，可以判断系统是否能够维持同步运行，避免发生大面积停电事故。随着电力系统规模的不断扩大和复杂性的日益增加，特别是大量新型负荷的接入，传统的静态负荷模型已难以准确反映负荷对系统暂态稳定性的影响。动态负荷模型能够更好地模拟负荷的动态特性，因此，研究动态负荷对电力系统摆幅曲线的影响，对于提高电力系统暂态稳定分析的准确性和可靠性具有重要的理论意义和工程应用价值。

1. 电力系统摆幅曲线与暂态稳定

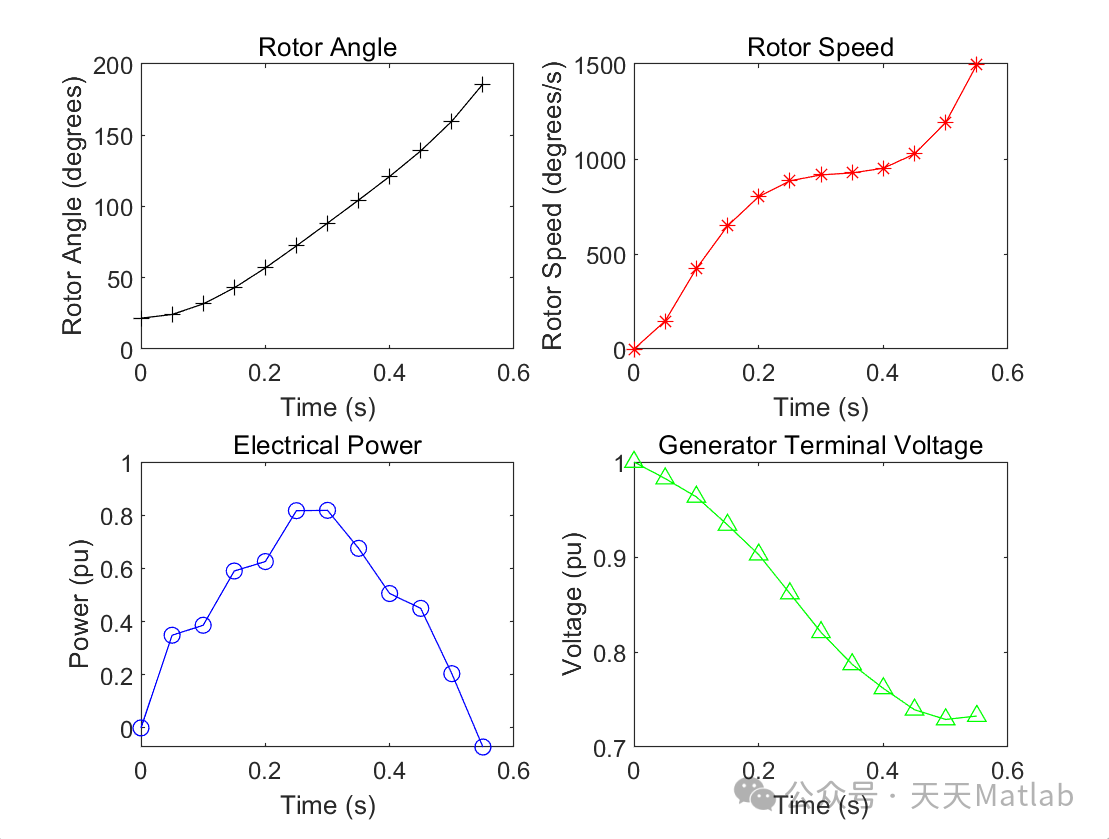

电力系统暂态稳定是指电力系统在受到较大扰动后，维持同步运行的能力。当电力系统发生故障，例如短路、线路切除等，会导致发电机输出功率和系统需求功率之间产生不平衡，从而引起发电机转子角度的振荡。这种振荡的剧烈程度和持续时间直接关系到系统的稳定。摆幅曲线正是描述了发电机转子角度 δ 随时间 t 变化的函数 δ(t)。通过分析摆幅曲线，可以判断系统是否能够达到新的稳定平衡点，以及达到稳定平衡点的速度。

典型的摆幅曲线可以分为以下几种情况：

**稳定摆幅曲线：**发电机转子角度经过一段时间的振荡后，逐渐趋于一个稳定值，表明系统能够维持同步运行。
**临界稳定摆幅曲线：**发电机转子角度的振荡逐渐衰减，但衰减速度很慢，接近不稳定状态。
**不稳定摆幅曲线：**发电机转子角度持续增大，最终失去同步，导致系统崩溃。

影响摆幅曲线的因素有很多，包括发电机特性、输电线路参数、电网拓扑结构以及负荷特性等。其中，负荷特性对电力系统的暂态稳定性和摆幅曲线的影响尤为显著。

2. 静态负荷模型的局限性

传统的电力系统暂态稳定分析通常采用静态负荷模型。静态负荷模型将负荷功率表示为电压和频率的代数函数，例如恒阻抗、恒电流、恒功率模型等。这些模型简单易用，计算效率高，在早期电力系统分析中发挥了重要作用。然而，静态负荷模型忽略了负荷的动态响应特性，无法准确反映负荷在暂态过程中的行为，导致暂态稳定分析的结果存在较大的偏差。

静态负荷模型的局限性主要体现在以下几个方面：

**忽略负荷的动态响应：**静态负荷模型假设负荷功率随电压和频率的变化瞬间完成，忽略了负荷内部的控制过程和时间常数，无法模拟负荷的动态响应。例如，电动机负荷在电压跌落时会减速，产生较大的无功功率需求，而静态负荷模型无法反映这种动态特性。
**无法模拟负荷的多样性：**实际电力系统中的负荷种类繁多，包括照明、电动机、空调、电力电子设备等。静态负荷模型通常只采用单一的模型代表所有负荷，无法区分不同类型负荷的动态特性，导致分析结果的准确性降低。
**无法反映负荷的控制特性：**现代电力系统中，许多负荷都配备了复杂的控制系统，例如自动电压调节器、变频器等。静态负荷模型无法模拟这些控制系统的作用，导致分析结果与实际情况存在差异。
