🔥 内容介绍

摘要：无线点对点网络作为无线通信领域的基础组成部分，其性能受到延迟的显著影响。本文旨在使用模拟方法深入分析无线点对点网络中的延迟，并特别关注物理层（PHY）和数据链路层（DLL）之间的相互作用。通过模拟关键参数如信道衰落、调制编码方案（MCS）、帧长和重传机制等，我们研究了这些参数对网络延迟的影响，并提出一种可视化方法来展示延迟分布和瓶颈。最终，本文旨在为无线点对点网络的设计和优化提供理论支撑和实践指导。

关键词：无线点对点网络；延迟分析；物理层；数据链路层；模拟；可视化

1. 引言

随着无线通信技术的快速发展，无线点对点网络在物联网（IoT）、无线传感器网络（WSN）以及紧急通信等领域扮演着越来越重要的角色。这类网络无需基础设施，节点之间直接通信，具有部署灵活、成本低廉等优点。然而，无线信道的固有特性，如衰落、干扰和噪声，以及协议栈的复杂性，使得无线点对点网络的性能容易受到延迟的影响。延迟不仅影响数据传输速率，还会直接影响实时性应用的用户体验，例如视频会议、游戏等。

因此，深入理解和分析无线点对点网络中的延迟至关重要。传统的理论分析方法往往基于理想假设，难以准确反映实际情况。而实际部署环境下的测试又成本高昂且难以控制变量。因此，利用计算机模拟方法，我们可以控制变量，模拟各种信道条件和协议参数，从而更全面地分析延迟及其影响因素。

本文旨在构建一个无线点对点网络模拟环境，着重分析物理层和数据链路层之间的相互作用对延迟的影响。我们将模拟信道衰落、调制编码方案、帧长等物理层参数，以及重传机制、拥塞控制等数据链路层参数。通过收集模拟数据，我们将分析这些参数对网络延迟的定量影响，并设计一种可视化方法，以直观地展示延迟分布和瓶颈，最终为优化网络性能提供参考。

2. 无线点对点网络延迟模型

无线点对点网络的延迟可以分解为多个组成部分，包括：

传输延迟 (Transmission Delay):
数据帧在发送端被发送到信道上所需的时间，取决于帧长和数据传输速率。
传播延迟 (Propagation Delay):
数据帧在信道中传播所需的时间，取决于信道距离和信号传播速度。
排队延迟 (Queuing Delay):
数据帧在发送端的缓冲区中等待发送所需的时间，取决于网络流量和队列管理机制。
处理延迟 (Processing Delay):
数据帧在发送端和接收端进行处理所需的时间，包括编码、解码、加密、解密等。
重传延迟 (Retransmission Delay):
由于信道错误或冲突导致的重传所产生的延迟，取决于重传次数和重传策略。

总延迟是以上各个组成部分之和。在无线点对点网络中，由于信道环境的复杂性和链路层重传机制的存在，传输延迟和重传延迟通常是最重要的组成部分。

2.1 物理层模型

物理层负责信号的调制、编码和传输。为了模拟实际的无线信道环境，我们需要考虑以下因素：

信道衰落:
包括路径损耗、阴影衰落和多径衰落。我们使用自由空间路径损耗模型、对数距离路径损耗模型以及瑞利衰落或莱斯衰落模型来模拟这些效应。
调制编码方案 (MCS):
不同的MCS方案对应不同的数据传输速率和误码率。我们将模拟多种常用的MCS方案，如正交频分复用 (OFDM) 和正交幅度调制 (QAM)，并根据信道质量自适应地选择MCS方案。
信噪比 (SNR):
接收端接收到的信号功率与噪声功率之比。我们将模拟不同SNR条件下的网络性能，并分析SNR对延迟的影响。
帧长:
数据帧的大小会影响传输延迟和信道利用率。我们将模拟不同帧长下的网络性能，并找到最佳的帧长配置。

2.2 数据链路层模型

数据链路层负责数据的可靠传输和介质访问控制。我们需要考虑以下因素：

介质访问控制 (MAC) 协议:
常见的MAC协议包括载波侦听多路访问/冲突避免 (CSMA/CA) 和时分多址 (TDMA)。我们将模拟CSMA/CA协议，并考虑隐藏节点和暴露节点问题。
重传机制:
当数据帧传输失败时，需要进行重传。我们将模拟不同的重传策略，如自动请求重传 (ARQ) 和混合自动请求重传 (HARQ)，并分析重传次数和超时时间对延迟的影响。
拥塞控制:
为了避免网络拥塞，需要采用拥塞控制机制。我们将模拟简单的拥塞避免算法，如慢启动和拥塞避免，并分析其对延迟的影响。

3. 模拟平台设计

我们选择使用Python语言，并结合网络模拟框架如NS-3或Omnet++ 来构建模拟平台。该平台将包括以下模块：

节点模块:
负责模拟无线节点的发送和接收功能，包括数据的生成、编码、调制、发送、接收、解调和解码。
信道模块:
负责模拟无线信道的各种特性，包括路径损耗、衰落、噪声和干扰。
MAC模块:
负责模拟数据链路层的MAC协议，包括帧的组装、发送、接收、重传和冲突避免。
统计模块:
负责收集模拟数据，包括传输延迟、传播延迟、排队延迟、处理延迟、重传次数和成功率。

在模拟过程中，我们将设置不同的参数组合，如信道衰落模型、MCS方案、帧长、重传策略和拥塞控制算法，并运行多次模拟以获得统计平均值。

4. 延迟分析与可视化

通过模拟，我们将收集大量的延迟数据，并进行统计分析。我们将分析以下方面：

延迟分布:
使用直方图或概率密度函数来展示延迟的分布情况，以便了解延迟的平均值、方差和最大值。
参数对延迟的影响:
通过改变不同的参数值，并观察延迟的变化，我们可以分析这些参数对延迟的定量影响。例如，我们可以分析信噪比对延迟的影响，或者分析帧长对延迟的影响。
延迟瓶颈:
通过分析不同延迟组成部分的占比，我们可以找出造成延迟的主要瓶颈。例如，如果重传延迟占比很高，则说明信道质量较差，需要考虑更鲁棒的MCS方案或更有效的重传策略。

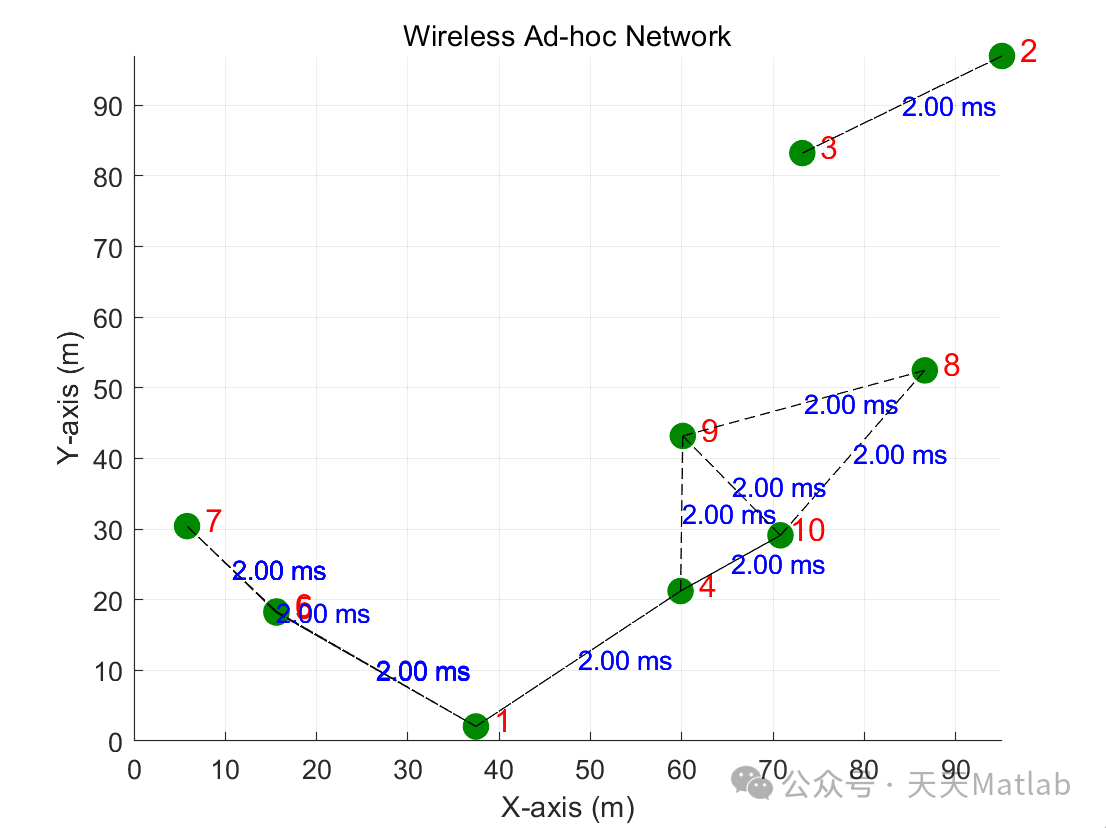

为了更直观地展示延迟数据，我们将设计一种可视化方法。我们可以使用以下可视化技术：
