🔥 内容介绍
微电网作为一种新兴的电力系统形态,以其灵活、高效、环保的特点,在分布式发电和能源互联网领域发挥着日益重要的作用。微电网通常由分布式电源(如光伏、风电、储能等)、负荷和控制装置组成,能够在并网和离网模式下运行,实现能源的本地生产和消费,提高供电可靠性和能源利用率。然而,由于分布式电源的间歇性和波动性,以及负荷的随机性,微电网的优化调度面临着诸多挑战。如何在保证系统稳定运行的前提下,实现经济效益最大化、环境效益最佳化、能源利用效率最高化,是微电网优化调度的核心问题。
传统的微电网优化调度方法,如线性规划、非线性规划等,在处理复杂约束和非线性目标函数时存在局限性。近年来,智能优化算法,如粒子群优化算法(PSO)和遗传算法(GA),因其全局搜索能力强、鲁棒性好、易于实现等优点,在微电网优化调度领域得到了广泛应用。本文将深入探讨基于粒子群优化算法和遗传算法的微电网优化调度方法,分析其原理、特点和应用,并展望未来的发展趋势。
一、微电网优化调度问题建模
微电网优化调度问题通常可以建模为一个多目标优化问题,其目标函数包括经济成本、环境影响和能源利用效率等。
-
经济成本: 经济成本主要包括分布式电源的发电成本、储能系统的充放电成本、与主网的交互成本以及运维成本等。发电成本取决于分布式电源的类型和发电功率,储能系统的充放电成本与其效率和充放电功率有关,与主网的交互成本与电价和交互功率有关。目标是最小化整个调度周期内的总经济成本。
-
环境影响: 环境影响通常用污染物排放量来衡量,包括二氧化碳、二氧化硫、氮氧化物等。污染物排放量取决于分布式电源的类型和发电功率,例如,燃气轮机会产生较高的污染物排放,而光伏发电则几乎没有污染物排放。目标是最小化整个调度周期内的总污染物排放量。
-
能源利用效率: 能源利用效率反映了微电网对能源的利用程度,可以用分布式电源的总发电量与总负荷需求的比值来衡量,也可以考虑能量的梯级利用和回收。目标是最大化整个调度周期内的总能源利用效率。
在构建优化调度模型时,还需要考虑以下约束条件:
- 功率平衡约束:
在任何时刻,微电网内的总发电量必须等于总负荷需求,同时考虑线路损耗。
- 设备容量约束:
分布式电源、储能系统和线路的容量都有限制,其发电功率、充放电功率和传输功率不能超过额定容量。
- 储能系统约束:
储能系统的荷电状态(SOC)必须在一定的范围内,充放电速率受到限制。
- 电压稳定约束:
微电网的电压必须维持在允许的范围内,以保证电力设备的正常运行。
- 其他约束:
根据实际情况,还可以考虑其他约束条件,如分布式电源的启动/停止时间、负荷的优先级等。
二、基于粒子群优化算法的微电网优化调度
粒子群优化算法(PSO)是一种基于群体智能的优化算法,其灵感来源于鸟群觅食行为。PSO将每个可行解看作一个粒子,每个粒子都有自己的位置和速度,并通过迭代的方式不断调整位置和速度,最终找到最优解。
在基于PSO的微电网优化调度中,每个粒子代表一个调度方案,其位置对应于分布式电源的发电功率、储能系统的充放电功率、与主网的交互功率等决策变量。粒子的速度表示这些决策变量的变化率。PSO算法的具体步骤如下:
-
初始化: 随机生成一定数量的粒子,并初始化其位置和速度。粒子的位置和速度需要在约束范围内。
-
计算适应度: 根据每个粒子的位置,计算其对应的目标函数值(例如,经济成本、环境影响和能源利用效率)。适应度函数通常是目标函数的加权组合。
-
更新个体最优解: 将每个粒子的当前位置与其历史最优位置进行比较,如果当前位置的适应度更好,则更新个体最优解。
-
更新全局最优解: 将所有粒子的个体最优解进行比较,找到全局最优解。
-
更新速度和位置: 根据以下公式更新粒子的速度和位置:
scss
v_i(t+1) = w * v_i(t) + c1 * rand() * (pbest_i - x_i(t)) + c2 * rand() * (gbest - x_i(t))
x_i(t+1) = x_i(t) + v_i(t+1)其中,
v_i(t)
是粒子i
在第t
次迭代时的速度,x_i(t)
是粒子i
在第t
次迭代时的位置,pbest_i
是粒子i
的历史最优位置,gbest
是全局最优解,w
是惯性权重,c1
和c2
是加速因子,rand()
是0到1之间的随机数。 -
判断终止条件: 如果达到最大迭代次数或满足其他终止条件,则停止迭代,输出全局最优解。否则,返回步骤2。
PSO算法具有以下优点:
- 易于实现:
PSO算法的原理简单,容易理解和实现。
- 全局搜索能力强:
PSO算法能够有效地进行全局搜索,避免陷入局部最优解。
- 鲁棒性好:
PSO算法对参数的敏感性较低,具有较好的鲁棒性。
- 收敛速度快:
PSO算法通常具有较快的收敛速度。
然而,PSO算法也存在一些缺点:
- 容易早熟:
PSO算法在迭代初期可能收敛过快,导致陷入局部最优解。
- 参数选择困难:
PSO算法的参数(如惯性权重、加速因子)对性能影响较大,选择合适的参数比较困难。
为了克服PSO算法的缺点,可以采用一些改进策略,例如:
- 动态调整参数:
根据迭代过程动态调整惯性权重和加速因子,例如,在迭代初期采用较大的惯性权重,以增强全局搜索能力,在迭代后期采用较小的惯性权重,以增强局部搜索能力。
- 引入变异操作:
在PSO算法中引入变异操作,例如,随机改变粒子的位置,以增加种群的多样性,避免陷入局部最优解。
- 与其他算法混合:
将PSO算法与其他算法(如遗传算法)混合使用,例如,使用遗传算法对PSO算法的参数进行优化。
三、基于遗传算法的微电网优化调度
遗传算法(GA)是一种模拟生物进化过程的优化算法。GA将每个可行解看作一个染色体,通过选择、交叉和变异等操作,不断进化染色体,最终找到最优解。
在基于GA的微电网优化调度中,每个染色体代表一个调度方案,其基因对应于分布式电源的发电功率、储能系统的充放电功率、与主网的交互功率等决策变量。GA算法的具体步骤如下:
- 初始化:
随机生成一定数量的染色体,组成初始种群。染色体的基因需要在约束范围内。
- 计算适应度:
根据每个染色体的基因,计算其对应的目标函数值(例如,经济成本、环境影响和能源利用效率)。适应度函数通常是目标函数的加权组合。
- 选择:
根据染色体的适应度,选择一部分染色体进入下一代。常用的选择方法有轮盘赌选择、锦标赛选择等。
- 交叉:
对选择出来的染色体进行交叉操作,生成新的染色体。常用的交叉方法有单点交叉、多点交叉等。
- 变异:
对染色体进行变异操作,随机改变染色体的基因。常用的变异方法有位点变异、交换变异等。
- 生成新种群:
将选择、交叉和变异后的染色体组成新的种群。
- 判断终止条件:
如果达到最大迭代次数或满足其他终止条件,则停止迭代,输出最优染色体。否则,返回步骤2。
GA算法具有以下优点:
- 全局搜索能力强:
GA算法能够有效地进行全局搜索,避免陷入局部最优解。
- 鲁棒性好:
GA算法对问题的复杂性不敏感,具有较好的鲁棒性。
- 并行性好:
GA算法可以进行并行计算,提高搜索效率。
然而,GA算法也存在一些缺点:
- 收敛速度慢:
GA算法的收敛速度相对较慢。
- 参数选择困难:
GA算法的参数(如种群大小、交叉概率、变异概率)对性能影响较大,选择合适的参数比较困难。
- 编码方案设计复杂:
对于复杂问题,设计合理的编码方案比较困难。
为了克服GA算法的缺点,可以采用一些改进策略,例如:
- 混合编码:
采用混合编码方案,例如,将二进制编码和实数编码结合起来,以提高算法的效率。
- 自适应调整参数:
根据迭代过程自适应调整交叉概率和变异概率,例如,在迭代初期采用较大的交叉概率和变异概率,以增加种群的多样性,在迭代后期采用较小的交叉概率和变异概率,以提高算法的精度。
- 精英保留策略:
将每一代种群中最优秀的个体保留到下一代,以保证算法的收敛性。
- 与其他算法混合:
将GA算法与其他算法(如粒子群优化算法)混合使用,例如,使用GA算法对PSO算法的参数进行优化。
四、粒子群优化算法和遗传算法的比较与选择
粒子群优化算法和遗传算法都是常用的智能优化算法,在微电网优化调度领域都有广泛的应用。它们之间存在一些差异:
- 原理不同:
PSO算法基于鸟群觅食行为,而GA算法基于生物进化过程。
- 参数设置不同:
PSO算法需要设置惯性权重、加速因子等参数,而GA算法需要设置种群大小、交叉概率、变异概率等参数。
- 编码方式不同:
PSO算法不需要对决策变量进行编码,而GA算法需要对决策变量进行编码。
- 收敛速度不同:
PSO算法通常具有较快的收敛速度,而GA算法的收敛速度相对较慢。
- 全局搜索能力不同:
GA算法的全局搜索能力通常比PSO算法更强。
在选择使用PSO算法还是GA算法时,需要根据具体问题的特点进行考虑。一般来说,如果问题比较简单,对收敛速度要求较高,可以选择PSO算法。如果问题比较复杂,对全局搜索能力要求较高,可以选择GA算法。此外,还可以考虑将两种算法混合使用,例如,使用GA算法对PSO算法的参数进行优化,以提高算法的性能。
五、未来发展趋势
随着微电网技术的不断发展,基于智能优化算法的微电网优化调度方法也面临着新的挑战和机遇。未来的发展趋势主要包括以下几个方面:
- 多目标优化:
未来的微电网优化调度需要考虑更多的目标,例如,可靠性、灵活性、安全性等。需要研究更有效的多目标优化算法,以实现微电网的综合优化。
- 不确定性建模:
分布式电源的出力和负荷需求都具有不确定性,需要研究更精确的不确定性建模方法,例如,概率规划、鲁棒优化等,以提高微电网的可靠性和稳定性。
- 动态调度:
传统的微电网优化调度通常是基于静态数据的,而实际运行中,数据是不断变化的。需要研究更有效的动态调度方法,以适应微电网的实时变化。
- 分布式优化:
随着微电网规模的不断扩大,集中式优化方法的计算量会变得非常庞大。需要研究更有效的分布式优化方法,将优化任务分解成多个子任务,由多个控制单元并行执行,以提高优化效率。
- 与其他技术的融合:
智能优化算法可以与其他技术融合,例如,机器学习、深度学习等,以提高优化算法的性能。例如,可以使用机器学习算法预测分布式电源的出力和负荷需求,从而提高微电网调度的精度。

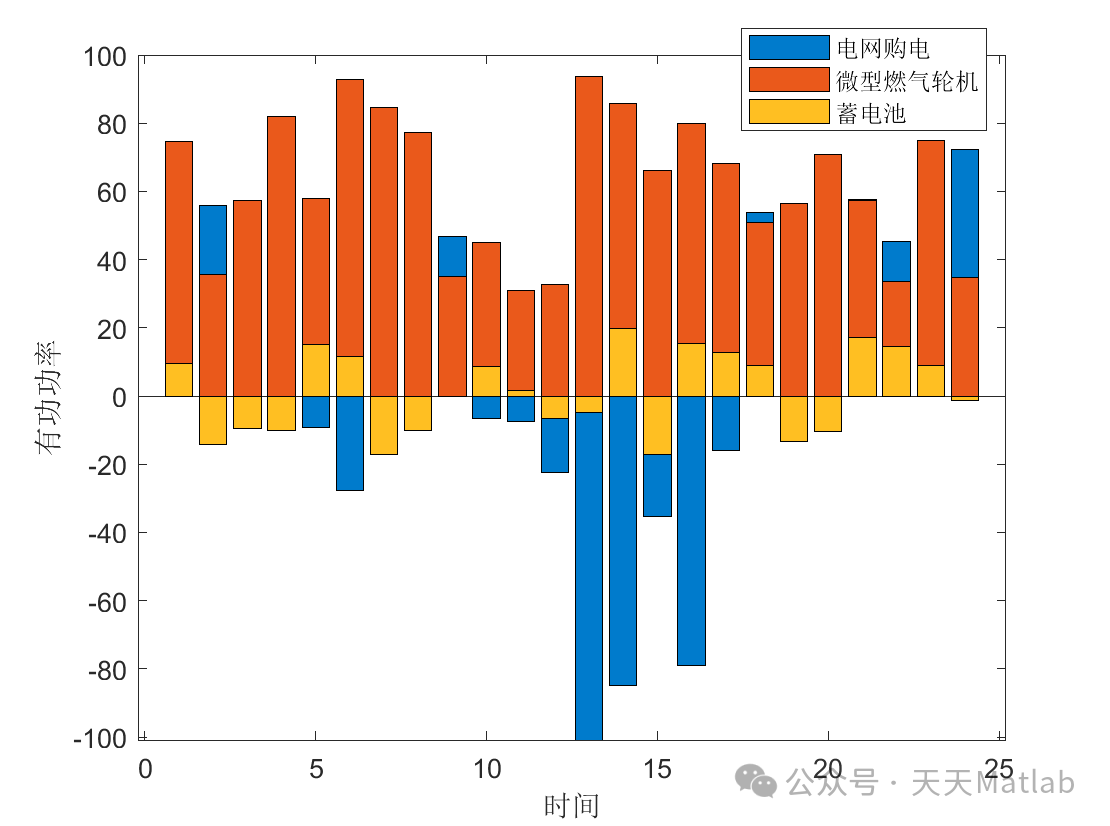

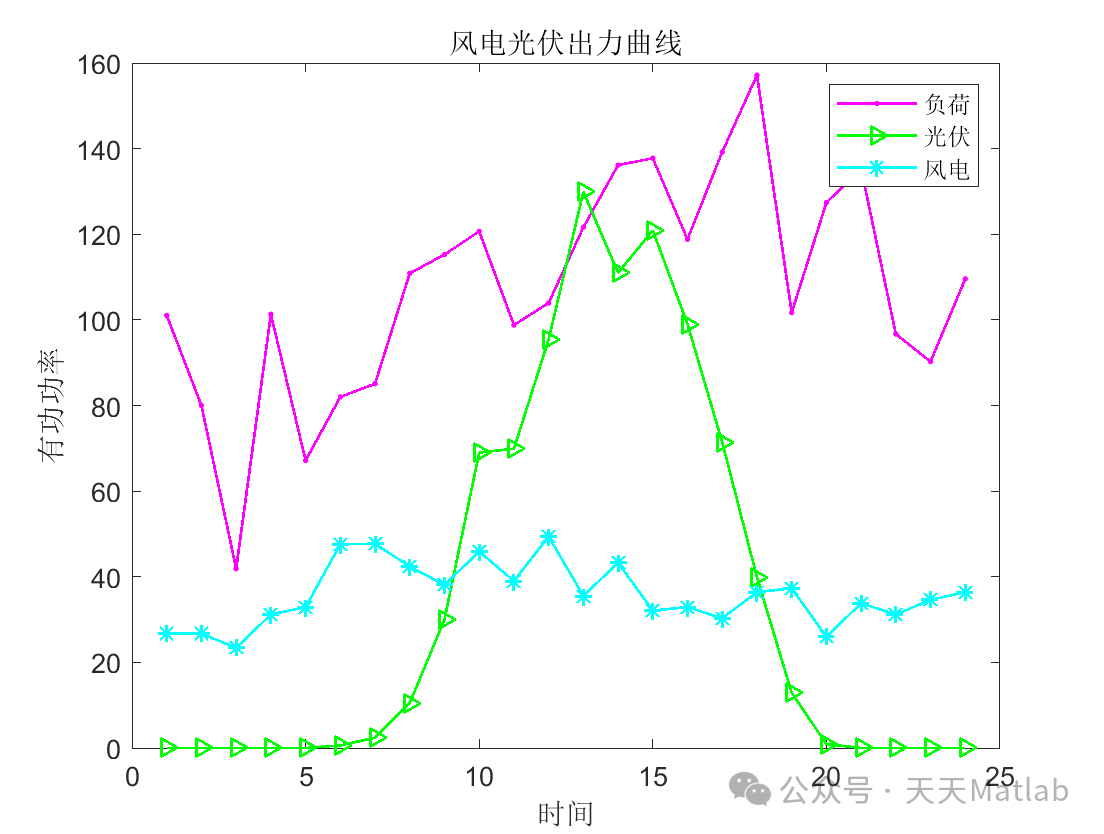

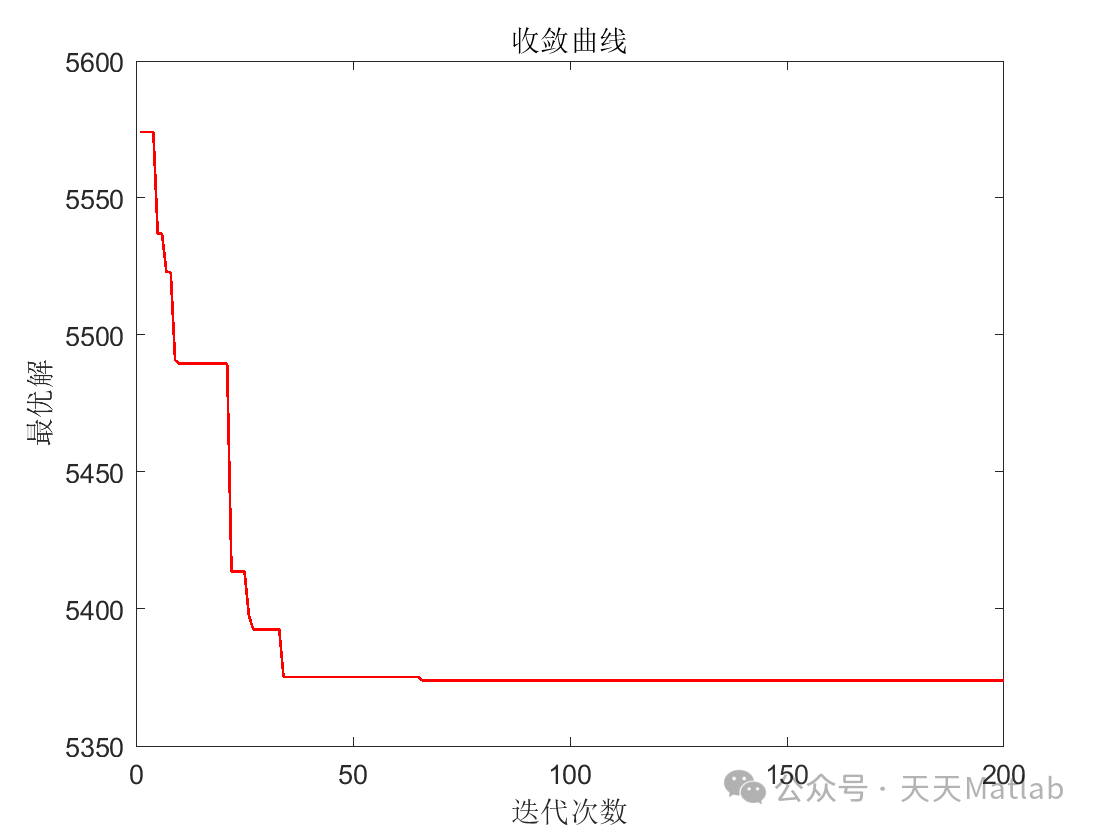

⛳️ 运行结果
🔗 参考文献
[1]符杨,蒋一鎏,李振坤.基于混合量子遗传算法的微电网电源优化配置[J].电力系统保护与控制, 2013, 41(24):8.DOI:CNKI:SUN:JDQW.0.2013-24-008.
