雷达成像技术，作为现代遥感和目标探测领域的核心组成部分，在军事、民用等领域发挥着日益重要的作用。合成孔径雷达（SAR）作为一种重要的雷达成像方式，利用雷达与目标之间的相对运动来合成一个较大的有效孔径，从而实现高分辨率成像。在SAR成像中，距离多普勒算法(Range Doppler Algorithm, RDA)和Chirp Scaling算法(CS)是两种经典的且广泛应用的算法。本文将深入探讨这两种算法在窄波束条件下，针对点目标进行成像的具体原理、步骤，以及运动补偿策略，旨在为雷达成像技术的理解和应用提供更深入的理论支撑。

一、SAR成像的基本原理与挑战

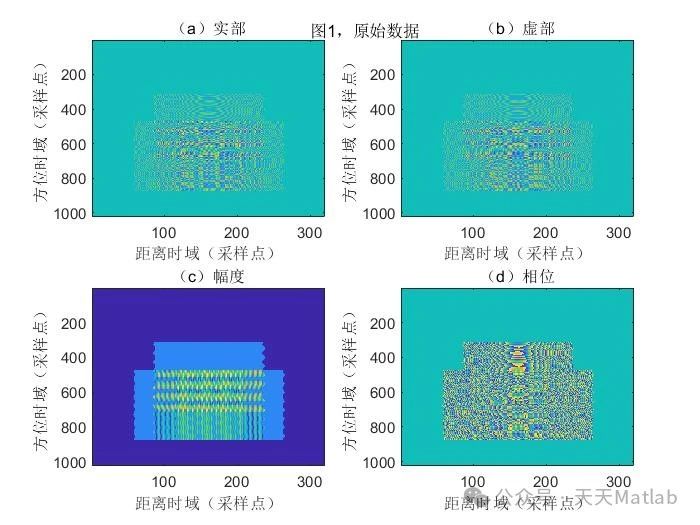

SAR成像的基本原理是通过发射并接收雷达波，记录回波的幅度和相位信息。通过对这些回波数据进行处理，可以重建目标的散射特性，从而形成SAR图像。SAR的优势在于其能够在全天候、全天时条件下工作，并且能够穿透云雾等障碍物，获取地面的高分辨率图像。

然而，SAR成像也面临着诸多挑战。首先，SAR的成像质量受到多种因素的影响，包括大气折射、地形变化、雷达系统的误差等。其次，SAR的成像过程涉及到大量的运算，对计算资源要求较高。此外，对于运动平台SAR而言，平台的非理想运动，如抖动、姿态变化等，会导致回波信号的畸变，从而影响成像质量。这些非理想运动产生的误差，通常称为运动误差，必须进行有效的补偿才能获得清晰的图像。

二、距离多普勒算法(RDA)原理及窄波束条件下的适用性

RDA算法是一种基于距离多普勒域的成像算法，其核心思想是将回波信号变换到距离多普勒域，然后在该域中进行脉冲压缩和距离徙动校正，最终实现成像。RDA算法主要包括以下几个步骤：

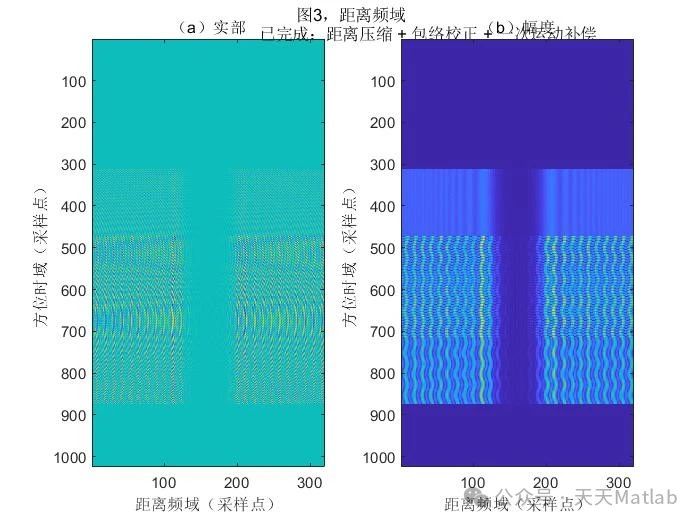

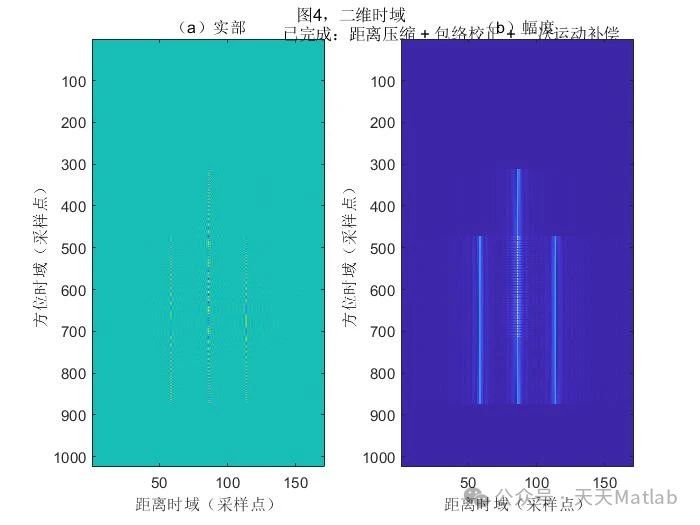

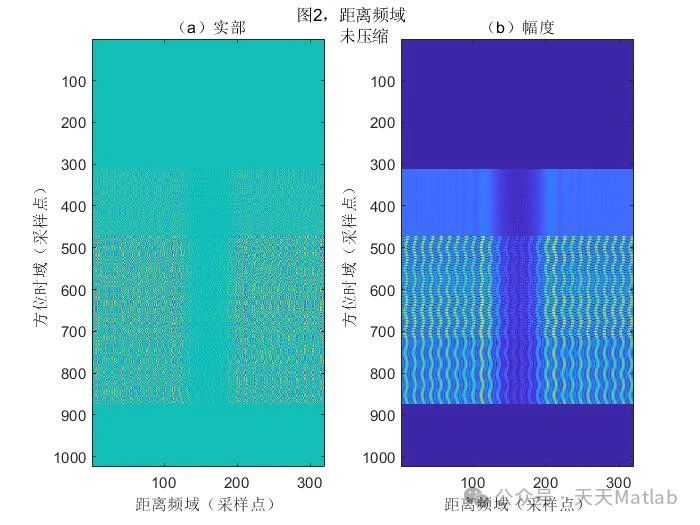

距离向脉冲压缩:
首先对接收到的回波数据进行距离向的匹配滤波，即对回波信号与发射信号的共轭进行卷积，实现距离向的高分辨率。这一步骤的核心在于提升距离分辨率，将宽脉冲信号压缩成窄脉冲。
方位向傅里叶变换:

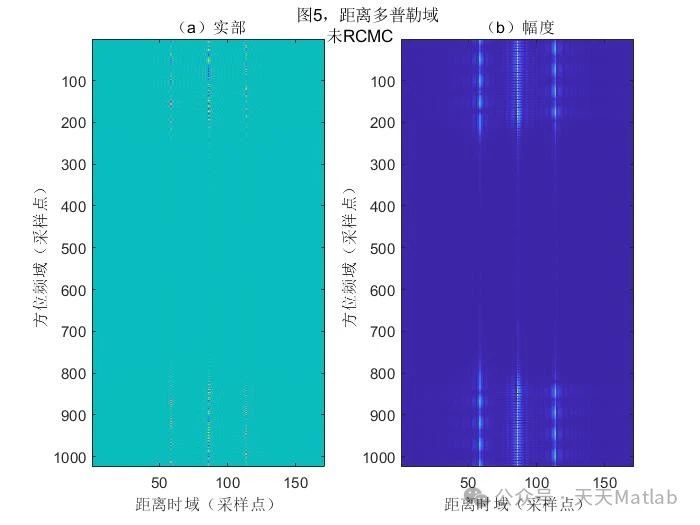

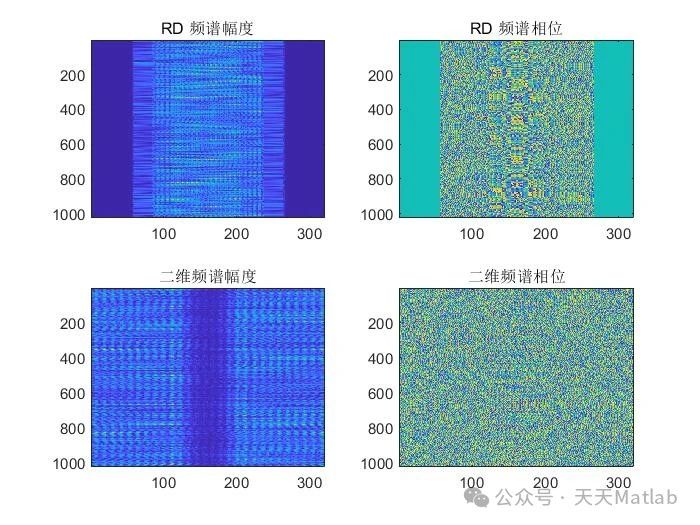

对经过距离向脉冲压缩后的数据进行方位向的傅里叶变换，将信号变换到距离多普勒域。在距离多普勒域中，不同距离门对应不同的多普勒频率。
距离徙动校正:
由于雷达与目标之间的相对运动，导致回波信号的距离徙动。距离徙动表现为在不同的多普勒频率下，同一目标的距离信息会发生变化。因此，需要对距离徙动进行校正，以保证不同多普勒频率下的信号能够正确叠加。RDA算法通常采用插值方法进行距离徙动校正。
方位向脉冲压缩:
在距离徙动校正之后，对数据进行方位向的匹配滤波，实现方位向的高分辨率。这一步骤与距离向脉冲压缩类似，也是通过与参考信号进行匹配滤波来实现。
方位向傅里叶逆变换:
对经过方位向脉冲压缩后的数据进行方位向的傅里叶逆变换，将数据变换回时域，从而得到SAR图像。

在窄波束条件下，RDA算法具有一定的优势。窄波束意味着在方位向上，目标的照射时间较短，距离徙动量相对较小。因此，RDA算法的距离徙动校正过程可以得到简化，甚至可以忽略不计。然而，即使在窄波束条件下，RDA算法仍然需要考虑以下几个问题：

运动误差的影响:
即使波束较窄，平台的非理想运动仍然会导致回波信号的畸变。因此，必须进行运动补偿，以保证成像质量。
多普勒中心频率估计:
RDA算法需要准确估计多普勒中心频率，以保证成像的准确性。在窄波束条件下，多普勒中心频率的估计可能会受到噪声的影响，需要采用合适的算法进行估计。

三、Chirp Scaling算法(CS)原理及窄波束条件下的适用性

Chirp Scaling算法(CS)是一种基于频域的成像算法，其核心思想是利用线性调频(Chirp)信号的特性，通过频域的缩放来实现距离徙动校正。CS算法主要包括以下几个步骤：

距离向脉冲压缩:
与RDA算法类似，首先对接收到的回波数据进行距离向的脉冲压缩，实现距离向的高分辨率。
方位向傅里叶变换:
对经过距离向脉冲压缩后的数据进行方位向的傅里叶变换，将信号变换到距离多普勒域。
Chirp Scaling:
这是CS算法的核心步骤。通过在频域内乘以一个Chirp Scaling因子，可以实现距离徙动的校正。Chirp Scaling因子的设计基于线性调频信号的特性，能够将不同多普勒频率下的信号聚焦到同一距离门。
距离向二次相位补偿:
Chirp Scaling校正后，为了保证准确的成像效果，需要进行距离向的二次相位补偿。
距离向傅里叶逆变换:
对经过距离向二次相位补偿后的数据进行距离向的傅里叶逆变换，将数据变换回时域。
方位向匹配滤波:
对数据进行方位向的匹配滤波，实现方位向的高分辨率。
方位向傅里叶逆变换:
对经过方位向匹配滤波后的数据进行方位向的傅里叶逆变换，将数据变换回时域，从而得到SAR图像。

CS算法的优势在于其能够精确地校正距离徙动，并且计算效率较高。与RDA算法相比，CS算法的距离徙动校正更加准确，特别是在大斜视角、大带宽的情况下。

在窄波束条件下，CS算法同样具有一定的优势。由于距离徙动量较小，CS算法的计算量可以得到简化。但是，与RDA算法类似，CS算法仍然需要考虑运动误差的影响。

四、窄波束条件下的运动补偿策略

运动补偿是SAR成像中的一个重要环节，其目的是消除平台非理想运动对成像质量的影响。在窄波束条件下，运动补偿的策略可以进行适当的简化。常见的运动补偿策略包括：

基于GPS/INS的运动补偿:
利用GPS/INS等传感器获取平台的运动信息，然后根据这些信息对回波数据进行补偿。这种方法的优点是精度较高，但是需要额外的硬件设备。
基于自聚焦的运动补偿:
利用回波数据本身的特性，通过自聚焦算法估计平台的运动误差，然后进行补偿。常见的自聚焦算法包括相位梯度自聚焦算法(PGA)和最小熵算法(MEA)。这种方法的优点是不需要额外的硬件设备，但是计算量较大。
结合GPS/INS和自聚焦的运动补偿:
将GPS/INS的运动信息作为先验信息，然后利用自聚焦算法进行精细的运动补偿。这种方法能够兼顾精度和计算效率。
