【信号处理】基于扩展卡尔曼滤波器和无迹卡尔曼滤波器的窄带信号时变频率估计附Matlab代码

 ✅作者简介:热爱科研的Matlab仿真开发者,擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页:Matlab科研工作室

🍊个人信条:格物致知。

🔥 内容介绍

窄带信号广泛存在于各种工程应用中,例如通信、雷达、声呐等领域。准确估计窄带信号的时变频率对于信号解调、参数估计以及系统控制至关重要。由于现实环境中信号往往受到噪声的干扰,且信号频率可能随时间变化,因此,设计鲁棒且高效的时变频率估计方法具有重要的理论意义和实际应用价值。卡尔曼滤波器(Kalman Filter, KF)作为一种优化的递归数据处理算法,能够有效地从含有噪声的测量数据中估计系统的状态。然而,传统的卡尔曼滤波器仅适用于线性系统和高斯噪声环境。当系统模型或者测量模型呈现非线性时,传统卡尔曼滤波器的性能会显著下降。为了应对非线性问题,扩展卡尔曼滤波器(Extended Kalman Filter, EKF)和无迹卡尔曼滤波器(Unscented Kalman Filter, UKF)应运而生,并在窄带信号时变频率估计中得到了广泛的应用。本文将深入探讨基于扩展卡尔曼滤波器和无迹卡尔曼滤波器的窄带信号时变频率估计方法,对比分析两者的优缺点,并讨论其在实际应用中的适用性。

一、窄带信号模型与状态空间描述

首先,我们对窄带信号进行建模。假设窄带信号可以表示为如下形式:

x(n) = A cos(θ(n)) + v(n)

其中,x(n) 是n时刻的观测信号,A 是信号幅度(假设已知或可预估),θ(n) 是瞬时相位,v(n) 是加性噪声,通常假设其服从高斯分布,即v(n) ~ N(0, R)R 为噪声方差。关键的目标是估计时变频率 f(n),其与瞬时相位变化率相关:

f(n) = (θ(n) - θ(n-1)) / (2πT)

其中,T 为采样间隔。为了利用卡尔曼滤波器进行估计,我们需要建立系统的状态空间模型。将瞬时相位 θ(n) 和频率 f(n) 作为状态变量,定义状态向量为 X(n) = [θ(n), f(n)]T。状态方程描述了状态变量随时间的变化规律,测量方程则描述了状态变量与观测信号之间的关系。

状态方程可以表示为:

θ(n) = θ(n-1) + 2πT f(n-1) + wθ(n-1)
f(n) = f(n-1) + wf(n-1)

写成矩阵形式:

X(n) = F X(n-1) + W(n-1)

其中, F = [[1, 2πT], [0, 1]] 为状态转移矩阵,W(n-1) = [wθ(n-1), wf(n-1)]T 为过程噪声,通常假设其服从高斯分布,即 W(n) ~ N(0, Q)Q 为过程噪声协方差矩阵。过程噪声反映了模型的不确定性和频率变化的随机性。

测量方程可以表示为:

x(n) = A cos(θ(n)) + v(n)

写成函数形式:

z(n) = h(X(n)) + v(n)

其中, z(n) = x(n) 为观测信号,h(X(n)) = A cos(θ(n)) 为非线性测量函数。

至此,我们建立了窄带信号时变频率估计的状态空间模型,该模型包含一个线性状态方程和一个非线性测量方程。接下来,我们将分别应用扩展卡尔曼滤波器和无迹卡尔曼滤波器来估计该模型中的状态变量,即时变频率。

二、扩展卡尔曼滤波器(EKF)

扩展卡尔曼滤波器通过对非线性测量方程进行一阶泰勒展开,将其线性化,然后应用标准卡尔曼滤波器的框架进行状态估计。

  1. 预测步骤 (Prediction Step)

    其中,X̂(n|n-1) 是n时刻的状态预测值,X̂(n-1|n-1) 是n-1时刻的状态估计值,P(n|n-1) 是n时刻的协方差预测值,P(n-1|n-1) 是n-1时刻的协方差估计值。

    • 状态预测:

      X̂(n|n-1) = F X̂(n-1|n-1)

    • 协方差预测:

      P(n|n-1) = F P(n-1|n-1) FT + Q

  2. 更新步骤 (Update Step)

    其中,K(n) 是卡尔曼增益,用于平衡预测值和测量值之间的权重,X̂(n|n) 是n时刻的状态估计值,P(n|n) 是n时刻的协方差估计值,I 是单位矩阵。

    • 计算雅可比矩阵:

      H(n) = ∂h(X(n))/∂X(n)|X(n)=X̂(n|n-1) = [-A sin(θ̂(n|n-1)), 0]

      其中,H(n) 是测量函数的雅可比矩阵,用于将测量残差映射到状态空间。

    • 计算卡尔曼增益:

      K(n) = P(n|n-1) HT(n) [H(n) P(n|n-1) HT(n) + R]-1

    • 状态更新:

      X̂(n|n) = X̂(n|n-1) + K(n) [z(n) - h(X̂(n|n-1))]

    • 协方差更新:

      P(n|n) = [I - K(n) H(n)] P(n|n-1)

EKF 的核心在于对非线性测量方程进行线性化,但这种线性化方法仅在一阶泰勒展开点附近有效。当非线性程度较高时,线性化误差会显著影响滤波器的性能,甚至导致滤波器发散。

三、无迹卡尔曼滤波器(UKF)

无迹卡尔曼滤波器采用了一种不同的策略来处理非线性问题。它不是直接对非线性函数进行线性化,而是通过一组称为 Sigma 点的样本点来近似状态的概率分布。这些 Sigma 点经过非线性函数变换后,其统计特性(均值和协方差)可以更准确地反映状态的真实分布。

  1. 生成 Sigma 点 (Sigma Point Generation)

    • 计算 Sigma 点:

      X(0)(n-1) = X̂(n-1|n-1)

      X(i)(n-1) = X̂(n-1|n-1) + (√( (L + λ) P(n-1|n-1) ))i i = 1, 2, ..., L

      X(i)(n-1) = X̂(n-1|n-1) - (√( (L + λ) P(n-1|n-1) ))i-L i = L+1, L+2, ..., 2L

      其中,L 是状态向量的维度,λ 是一个缩放参数,通常设置为 λ = α2(L + κ) - L,α 决定了 Sigma 点的分布范围,通常取值在 10-4 到 1 之间,κ 是一个辅助缩放参数,通常设置为 0。 (√( (L + λ) P(n-1|n-1) ))i 表示矩阵 (L + λ) P(n-1|n-1) 的平方根矩阵的第 i 列。

    • 计算权重:

      Wm(0) = λ / (L + λ)
      Wc(0) = λ / (L + λ) + (1 - α2 + β)
      Wm(i) = Wc(i) = 1 / (2(L + λ)) i = 1, 2, ..., 2L

      其中,Wm(i) 是均值权重,Wc(i) 是协方差权重,β 是用于结合状态先验分布信息的参数,对于高斯分布,通常设置为 β = 2。

  2. 预测步骤 (Prediction Step)

    • Sigma 点传播:

      X(i)(n|n-1) = F X(i)(n-1) i = 0, 1, ..., 2L

    • 状态预测:

      X̂(n|n-1) = Σ (Wm(i) X(i)(n|n-1)) i = 0 to 2L

    • 协方差预测:

      P(n|n-1) = Σ (Wc(i) [X(i)(n|n-1) - X̂(n|n-1)] [X(i)(n|n-1) - X̂(n|n-1)]T) + Q i = 0 to 2L

  3. 更新步骤 (Update Step)

    • 测量预测:

      Z(i)(n|n-1) = h(X(i)(n|n-1)) i = 0, 1, ..., 2L

    • 均值预测:

      Ẑ(n|n-1) = Σ (Wm(i) Z(i)(n|n-1)) i = 0 to 2L

    • 测量协方差:

      Pz(n|n-1) = Σ (Wc(i) [Z(i)(n|n-1) - Ẑ(n|n-1)] [Z(i)(n|n-1) - Ẑ(n|n-1)]T) + R i = 0 to 2L

    • 互协方差:

      Pxz(n|n-1) = Σ (Wc(i) [X(i)(n|n-1) - X̂(n|n-1)] [Z(i)(n|n-1) - Ẑ(n|n-1)]T) i = 0 to 2L

    • 卡尔曼增益:

      K(n) = Pxz(n|n-1) Pz(n|n-1)-1

    • 状态更新:

      X̂(n|n) = X̂(n|n-1) + K(n) [z(n) - Ẑ(n|n-1)]

    • 协方差更新:

      P(n|n) = P(n|n-1) - K(n) Pz(n|n-1) KT(n)

UKF 没有对非线性函数进行线性化,而是通过 Sigma 点的传播来近似状态的概率分布,因此可以更好地处理非线性问题。与 EKF 相比,UKF 通常具有更高的精度和更好的鲁棒性,尤其是在非线性程度较高的情况下。

四、性能比较与分析

EKF 和 UKF 都是用于处理非线性估计问题的常用方法,但它们在实现原理和性能表现上存在差异。

  • 线性化方法: EKF 通过一阶泰勒展开对非线性函数进行线性化,这种方法简单易行,但线性化误差会影响滤波器的性能。UKF 则不进行线性化,而是通过 Sigma 点的传播来近似状态的概率分布,可以更好地处理非线性问题。

  • 计算复杂度: EKF 的计算复杂度较低,只需要计算雅可比矩阵。UKF 的计算复杂度较高,需要生成和传播 2L+1 个 Sigma 点。

  • 精度和鲁棒性: 在非线性程度较低的情况下,EKF 和 UKF 的性能接近。但随着非线性程度的增加,UKF 的精度和鲁棒性通常优于 EKF。

  • 参数调节: EKF 不需要额外的参数调节。UKF 需要调节 Sigma 点的分布参数 (α, β, κ),这些参数的选择会影响滤波器的性能。

在窄带信号时变频率估计的应用中,信号的瞬时相位和频率之间的关系是非线性的。因此,UKF 通常比 EKF 具有更好的性能,尤其是在信号的频率变化较快或者噪声水平较高的情况下。

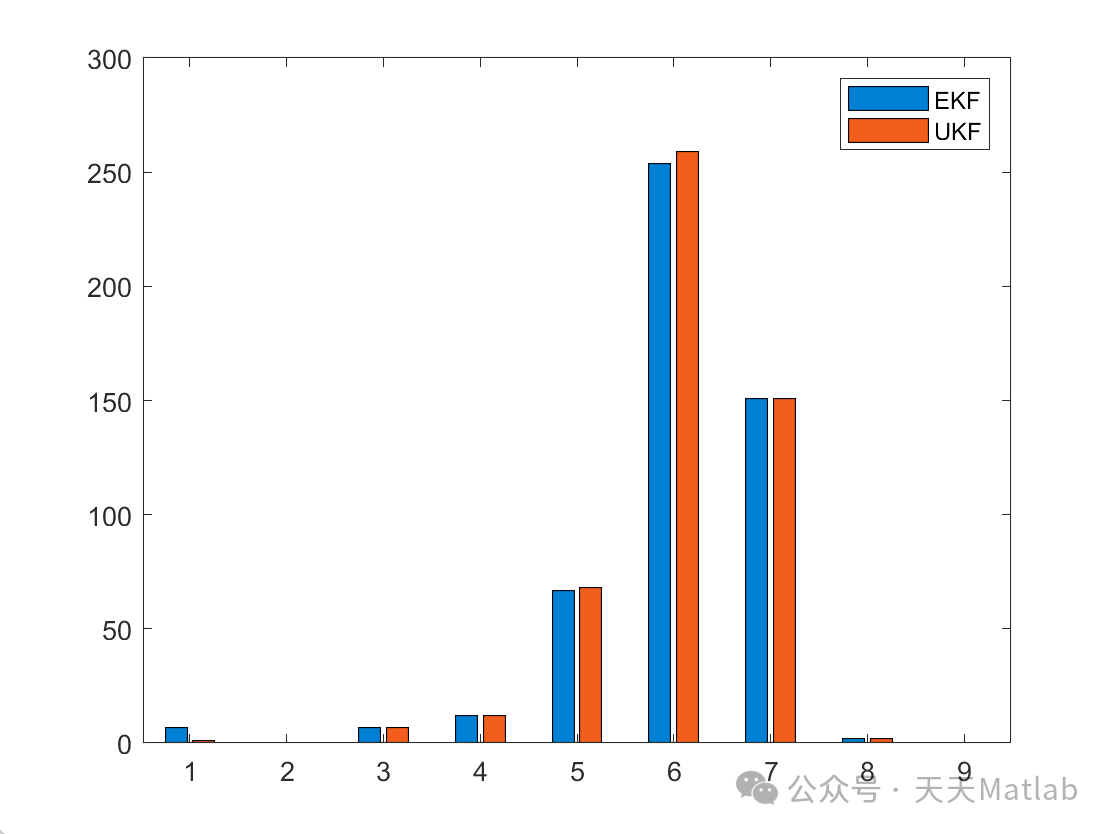

⛳️ 运行结果
