时频转换 | Matlab基于S变换S-transform一维数据转二维图像方法

✅作者简介：热爱数据处理、数学建模、仿真设计、论文复现、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击主页 🔗：Matlab科研工作室

🍊个人信条：格物致知，期刊达人。

🔥 内容介绍

S变换 (S-transform) 作为一种兼具时频局部化特性的信号处理工具，在非平稳信号分析中展现出显著优势。不同于小波变换和短时傅里叶变换，S变换能够同时提供良好的时间分辨率和频率分辨率，尤其在处理频率随时间变化的信号时，其优势更为明显。然而，S变换的输出通常是一维的时频谱数据，难以直观地展现信号的时频特征。将一维的S变换结果转换为二维图像，能够有效地增强其可视化效果，方便进行特征提取和模式识别。本文将深入探讨S变换一维数据转换为二维图像的多种方法，并分析其优缺点及适用场景。

一、 S变换及其数学基础

S变换是傅里叶变换和短时傅里叶变换的改进版本。其核心思想是利用高斯窗函数在频率域进行加权，从而实现对不同频率成分的局部化分析。S变换的数学表达式如下：

𝑆(𝜏,𝑓)=∫−∞∞𝑥(𝑡)∣𝑓∣2𝜋𝑒−𝑗2𝜋𝑓(𝑡−𝜏)𝑒−𝑓2(𝑡−𝜏)22𝑑𝑡S(τ,f)=∫−∞∞x(t)2π∣f∣e−j2πf(t−τ)e−2f2(t−τ)2dt

其中，𝑥(𝑡)x(t) 为输入的一维信号，𝜏τ 为时间变量，𝑓f 为频率变量。可以看出，S变换的窗函数为高斯窗，其方差与频率成反比，这意味着高频成分采用较窄的窗函数，时间分辨率较高；低频成分采用较宽的窗函数，频率分辨率较高。这种自适应的窗函数特性正是S变换优于其他时频分析方法的关键。

二、 一维S变换数据向二维图像转换方法

将S变换的一维输出转换为二维图像，关键在于如何将时间和频率两个维度映射到图像的横纵坐标。常用的方法主要有以下几种：

1. 直接映射法: 这是最简单直接的方法，将时间变量 𝜏τ 映射到图像的横坐标，频率变量 𝑓f 映射到图像的纵坐标，而S变换的幅度值 ∣𝑆(𝜏,𝑓)∣∣S(τ,f)∣ 则作为图像的灰度值或颜色值。这种方法简单易懂，但可能会导致图像的动态范围过大，难以清晰地展现信号的细节信息。为了改善这一问题，可以对 ∣𝑆(𝜏,𝑓)∣∣S(τ,f)∣ 进行归一化处理，或者采用对数变换等方法压缩动态范围。

2. 伪彩色映射法: 为了更好地展现S变换结果的细节信息，可以采用伪彩色映射法。该方法将 ∣𝑆(𝜏,𝑓)∣∣S(τ,f)∣ 的不同取值范围映射到不同的颜色，从而生成具有丰富色彩的二维图像。这种方法可以提高图像的可读性和直观性，但需要选择合适的颜色映射方案，才能有效地展现信号的特征。例如，可以使用热力图或彩虹图等常用的颜色映射方案。

3. 基于小波变换的增强法: 为了进一步提高图像的质量和信息量，可以结合小波变换进行图像增强。首先对S变换生成的二维图像进行小波分解，然后对不同尺度的小波系数进行调整，例如去除噪声或增强细节，最后进行小波重构，得到增强后的二维图像。这种方法可以有效地提高图像的对比度和清晰度，但计算量相对较大。

4. 基于图像处理技术的增强法: 除了小波变换，还可以采用其他图像处理技术，如直方图均衡化、对比度增强、边缘检测等，来提高二维图像的质量。这些方法可以根据具体的应用场景和需求进行选择和组合。

三、 应用案例分析

S变换二维图像化方法在诸多领域都有广泛应用，例如：

• 机械故障诊断: 通过对振动信号进行S变换并转换为二维图像，可以有效地识别不同类型的机械故障，并进行定量分析。二维图像的直观性可以帮助工程师快速定位故障位置和类型。

• 生物医学信号处理: 在心电图、脑电图等生物医学信号分析中，S变换二维图像可以帮助识别异常信号模式，辅助疾病诊断。

• 语音识别: S变换结合二维图像处理技术可以有效提取语音信号的特征，提高语音识别的准确率。

四、 结论与展望

将S变换的一维数据转换为二维图像，可以有效提高其可视化效果，方便进行特征提取和模式识别。本文介绍了几种常用的转换方法，并分析了它们的优缺点。未来研究可以关注以下几个方面：

• 开发更有效的图像增强算法，提高二维图像的质量和信息量。

• 探索新的颜色映射方案，以更好地展现S变换结果的细节信息。

• 结合深度学习技术，自动提取S变换二维图像中的特征，提高信号分析的效率和精度。

总而言之，S变换结合二维图像化方法为非平稳信号分析提供了新的视角和工具，其应用前景广阔，值得进一步深入研究。 未来的研究方向将集中在算法优化、应用拓展以及与其他先进信号处理技术的融合方面，以期更好地服务于各个领域的需求。

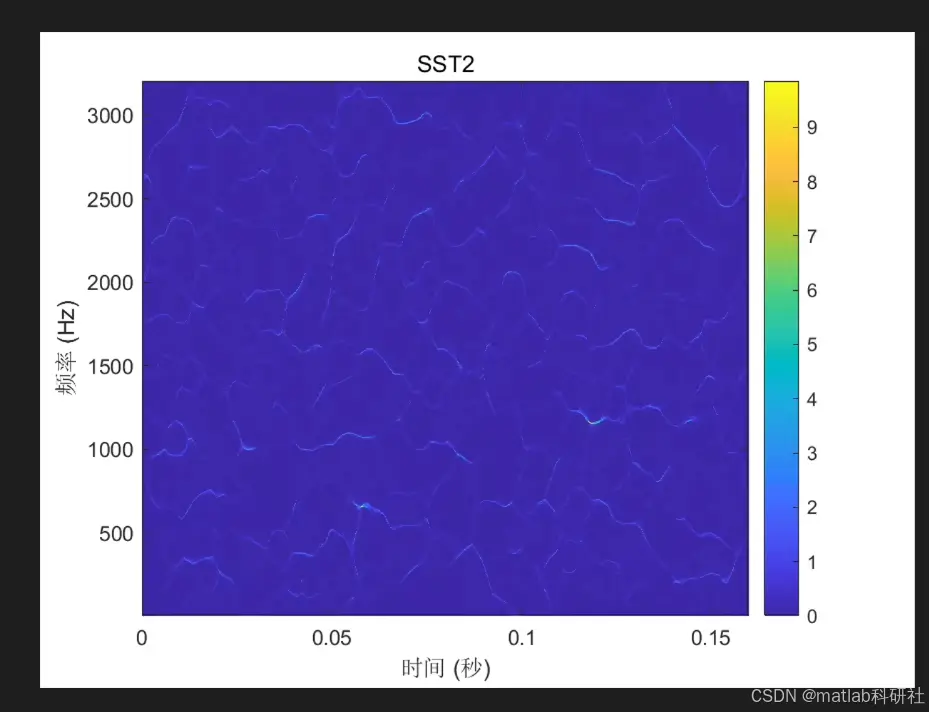

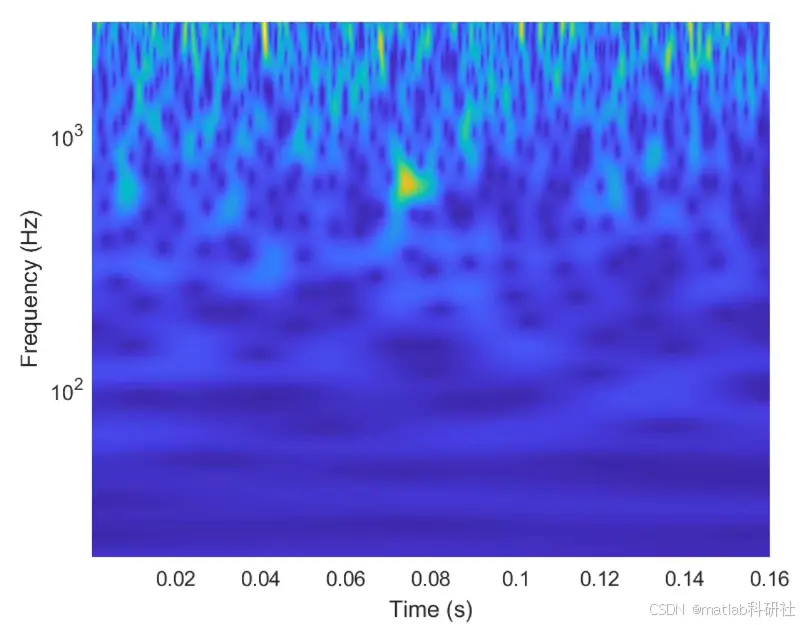

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
