【电磁波】基于matlab模拟传输线上的电磁波

✅作者简介：热爱数据处理、数学建模、仿真设计、论文复现、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知，期刊达人。

🔥 内容介绍

模拟传输线是研究和理解电磁波传播特性的重要工具。它能够以简化的形式再现电磁波在实际传输介质中传播时的各种现象，例如反射、折射、衰减和色散等，从而为电路设计、天线设计以及电磁兼容性分析等领域提供重要的理论基础和实验平台。本文将深入探讨模拟传输线上电磁波的传播特性，包括其理论模型、传播参数以及常见应用。

一、传输线理论模型

模拟传输线通常由两根平行导体构成，它们之间由绝缘介质隔开。电磁波沿这两根导体之间传播，其传播特性可以用电报方程来描述。电报方程是一组偏微分方程，它描述了电压和电流沿传输线传播的变化规律。对于无损传输线，电报方程可以简化为：

∂V(z,t)/∂z = -L ∂I(z,t)/∂t

∂I(z,t)/∂z = -C ∂V(z,t)/∂t

其中，V(z,t)和I(z,t)分别表示传输线上z处t时刻的电压和电流，L和C分别表示单位长度传输线的电感和电容。

这些方程可以进一步求解得到电压和电流的传播解，其形式为行波的叠加：

V(z,t) = V+ exp(j(ωt - βz)) + V- exp(j(ωt + βz))

I(z,t) = (V+/Z0) exp(j(ωt - βz)) - (V-/Z0) exp(j(ωt + βz))

其中，V+和V-分别表示沿正方向和负方向传播的电压波幅，ω是角频率，β是传播常数，Z0是传输线的特性阻抗。特性阻抗表示传输线对电磁波的阻抗特性，它决定了入射波和反射波的比例。

对于有损传输线，需要考虑传输线的电阻R和电导G的影响，电报方程将更为复杂。 此时，传播常数β将变为复数，其实部表示相移常数，虚部表示衰减常数，这反映了电磁波在传播过程中能量的损耗。

二、传输线的传播参数

传输线的传播特性由一系列关键参数决定，包括：

• 特性阻抗 (Z0): 决定了传输线上电压和电流的比值，也是匹配阻抗的关键参数。它与传输线的几何尺寸和介质参数有关。

• 传播常数 (γ): 是一个复数，其实部表示衰减常数α，虚部表示相移常数β。 α表示单位长度上的信号衰减， β表示单位长度上的相位变化。

• 波长 (λ): 电磁波在一个周期内传播的距离，与频率和相移常数有关， λ = 2π/β。

• 相速度 (vp): 电磁波的传播速度，与频率和相移常数有关，vp = ω/β。

• 群速度 (vg): 描述信号包络的传播速度，对于色散介质，群速度与相速度不同。

这些参数相互关联，共同决定了电磁波在传输线上的传播特性。 例如，传输线失配会导致反射波的产生，影响信号的传输质量；传输线的损耗会导致信号衰减，限制传输距离。

三、模拟传输线的应用

模拟传输线在许多领域都有广泛的应用，例如：

• 电路设计: 用于分析和设计高频电路，例如微波电路和射频电路。通过模拟传输线模型，可以预测电路中信号的传输特性，并优化电路设计。

• 天线设计: 用于研究天线辐射特性，例如天线增益、方向性以及输入阻抗。通过模拟传输线模型，可以分析天线与馈线的匹配情况，并设计出高效的天线。

• 电磁兼容性分析: 用于研究电磁干扰的传播路径和影响，并设计出有效的电磁屏蔽措施。通过模拟传输线模型，可以评估电磁干扰对电子设备的影响，并采取相应的防护措施。

• 教学和科研: 作为研究电磁波传播特性的理想工具，可以帮助学生理解电磁波的基本原理，并为科研工作者提供实验平台。

四、总结

模拟传输线是研究电磁波传播的有效工具，其理论模型和传播参数能够准确地描述电磁波在传输线上的行为。 通过深入理解传输线理论，并结合实际应用，我们可以更好地设计和优化各种电子设备和系统，提高其性能和可靠性。 未来的研究方向可能包括对更复杂传输线模型（例如非线性传输线）的研究，以及在更广泛的应用领域中探索模拟传输线的应用潜力。 例如，在光纤通信中，对光波在光纤中的传输特性研究也借鉴了传输线理论的许多概念和方法。 因此，对模拟传输线的深入研究具有持续重要的理论意义和实践价值。

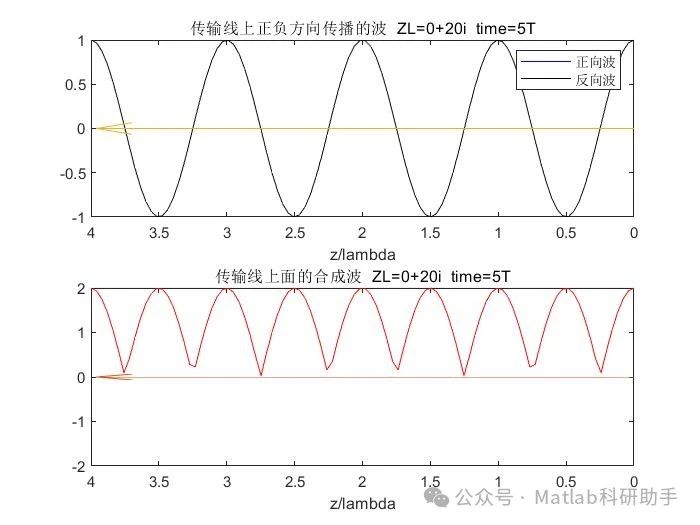

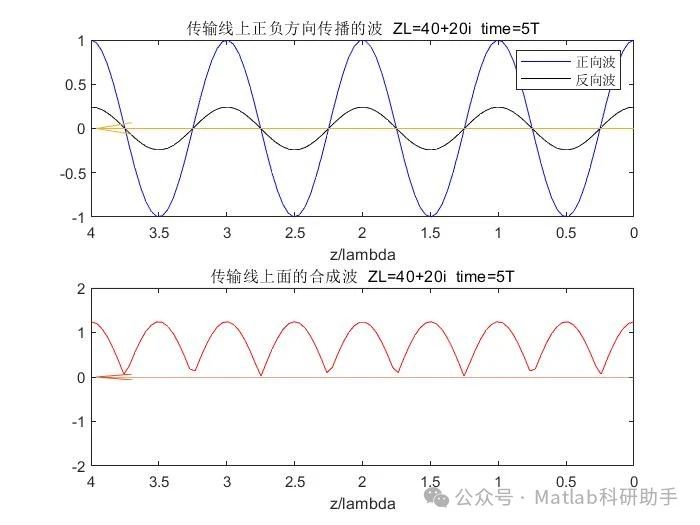

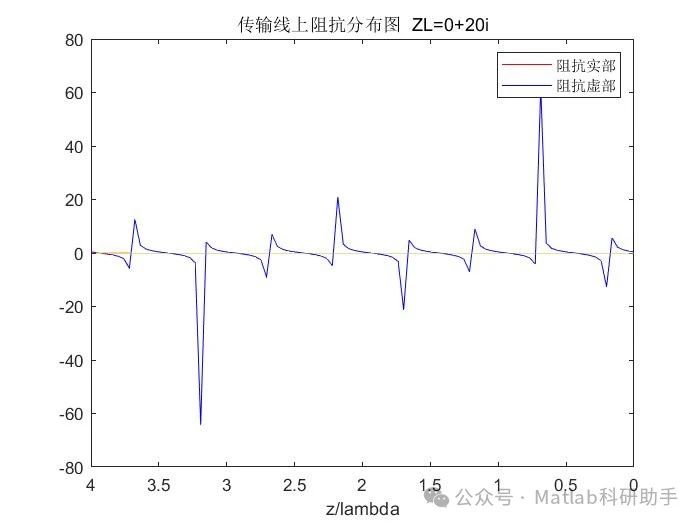

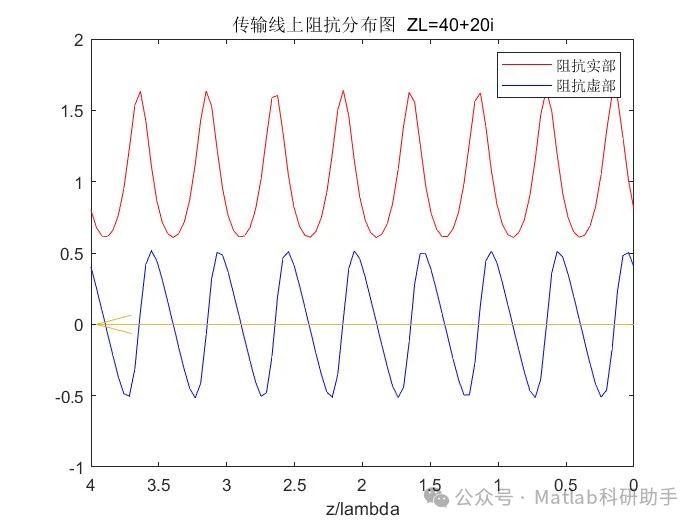

⛳️ 运行结果

🔗 参考文献

[1]邵明省,张玉国.基于Matlab的电磁波极化状态仿真[J].广西物理, 2011, 32(4):4.DOI:CNKI:SUN:GXWL.0.2011-04-005.

🎈 部分理论引用网络文献，若有侵权联系博主删除
