🔥 内容介绍

永磁同步电机（PMSM）以其高效率、高功率密度和良好的动态性能，广泛应用于电力驱动、电动汽车等领域。然而，PMSM的控制系统设计复杂，需要精确的模型和有效的控制算法才能实现高性能的运行。传统的FOC控制方法，虽然成熟可靠，但在动态响应速度和鲁棒性方面仍存在一定的局限性。近年来，模型预测控制（MPC）技术凭借其优越的性能预测能力和多变量约束处理能力，逐渐成为一种备受关注的先进控制策略，并被成功应用于PMSM的控制中。本文将详细探讨基于模型预测控制对PMSM进行磁场定向控制（FOC）的Simulink实现，包括模型建立、控制算法设计、Simulink仿真以及结果分析。

一、 PMSM模型建立

精确的PMSM模型是MPC控制算法设计的基础。本文采用dq坐标系下的PMSM数学模型，该模型能够简化控制算法的设计，并方便进行矢量控制。PMSM的dq坐标系下的数学模型如下：

电压方程：

ud = Rsd*id + Lsd*(did/dt) - ω*Lsq*iq uq = Rsq*iq + Lsq*(diq/dt) + ω*Lsd*id + ω*ψf
磁链方程：

ψd = Lsd*id + ψf ψq = Lsq*iq
转矩方程：

Te = (3/2)*p*(ψf*iq + (Lsd-Lsq)*id*iq)

其中，ud和uq分别为d轴和q轴电压；id和iq分别为d轴和q轴电流；Rsd和Rsq分别为d轴和q轴电阻；Lsd和Lsq分别为d轴和q轴电感；ω为电机转子角速度；ψf为永磁体的磁链；p为电机极对数；Te为电磁转矩。上述模型中，考虑了电机参数的交叉耦合以及永磁体的磁链影响。为了提高模型的精度，可以根据实际情况考虑铁损、齿槽效应等非线性因素。然而，为简化仿真，本模型忽略了这些高级因素。

二、模型预测控制算法设计

基于模型预测控制的FOC控制算法的核心思想是，根据预测模型预测未来一段时间内的系统状态，并通过优化算法选择最优控制量，使得预测的性能指标最优，并满足系统的约束条件。本设计采用基于有限预测时域和滚动优化的MPC算法。

具体的算法步骤如下：

预测模型： 利用上述PMSM的dq坐标系数学模型，对未来预测时域内的系统状态进行预测。预测模型可以使用线性化模型或非线性模型，本设计为了简化计算，采用线性化模型进行预测。预测模型可以采用离散化的方法，将连续时间模型转换为离散时间模型。
代价函数： 设计一个代价函数，用来衡量预测控制性能的好坏。代价函数通常包含跟踪误差项和控制量变化项，以平衡控制性能和控制平滑性。一个典型的代价函数可以表示为：

J = Σ(e_id^2 + e_iq^2 + Δu_d^2 + Δu_q^2)

其中，e_id和e_iq分别为d轴和q轴电流的跟踪误差；Δu_d和Δu_q分别为d轴和q轴电压的变化量。

约束条件： 考虑系统的约束条件，例如电压幅值限制、电流幅值限制等。这些约束条件需要在优化过程中被满足。
优化求解： 利用二次规划(QP)或其他优化算法求解代价函数的最小值，得到最优的控制量。在Simulink中，可以使用QP求解器进行优化计算。
滚动优化： 在每个采样周期，重复步骤1-4，并仅应用第一个控制量到系统中，然后利用新的测量值更新预测模型，进行下一次滚动优化。

三、 Simulink仿真实现

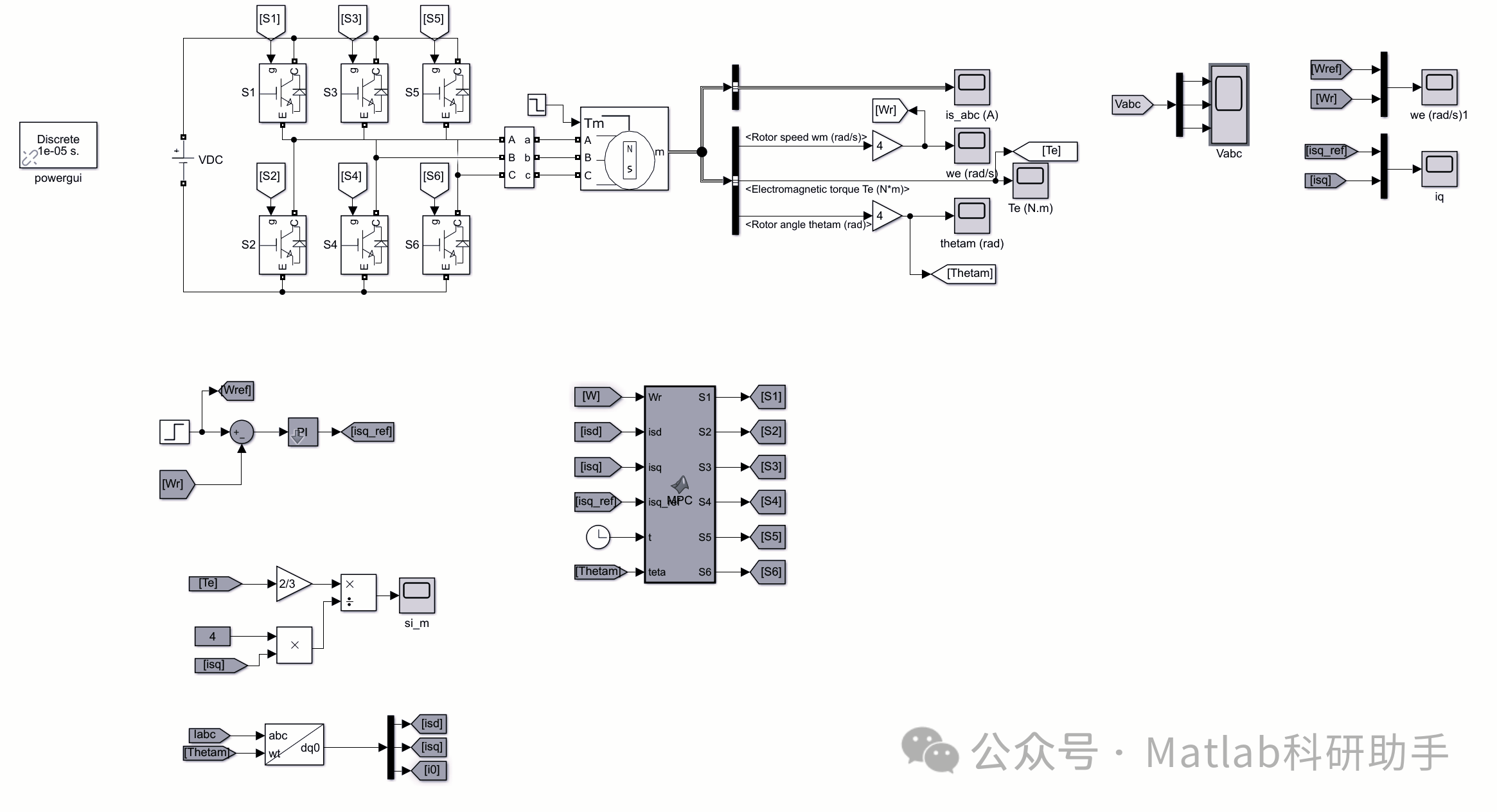

在Simulink中，可以搭建一个完整的基于MPC的PMSM FOC控制系统仿真模型。该模型主要包括以下几个模块：

PMSM模型模块： 根据上述PMSM模型建立相应的Simulink模块，该模块接收控制器的输出电压作为输入，输出电机的电流和转速。
MPC控制器模块： 实现上述MPC算法，包括预测模型、代价函数、约束条件和优化求解器。
坐标变换模块： 实现三相坐标系与dq坐标系之间的转换，以便于实现FOC控制。
PI调节器模块(可选)： 为了进一步提高系统的动态性能，可以考虑在MPC控制器的基础上增加PI调节器对某些参数进行微调。
扰动模块(可选)： 为了验证控制器的鲁棒性，可以在系统中加入扰动，例如负载扰动或参数扰动。

四、结果分析

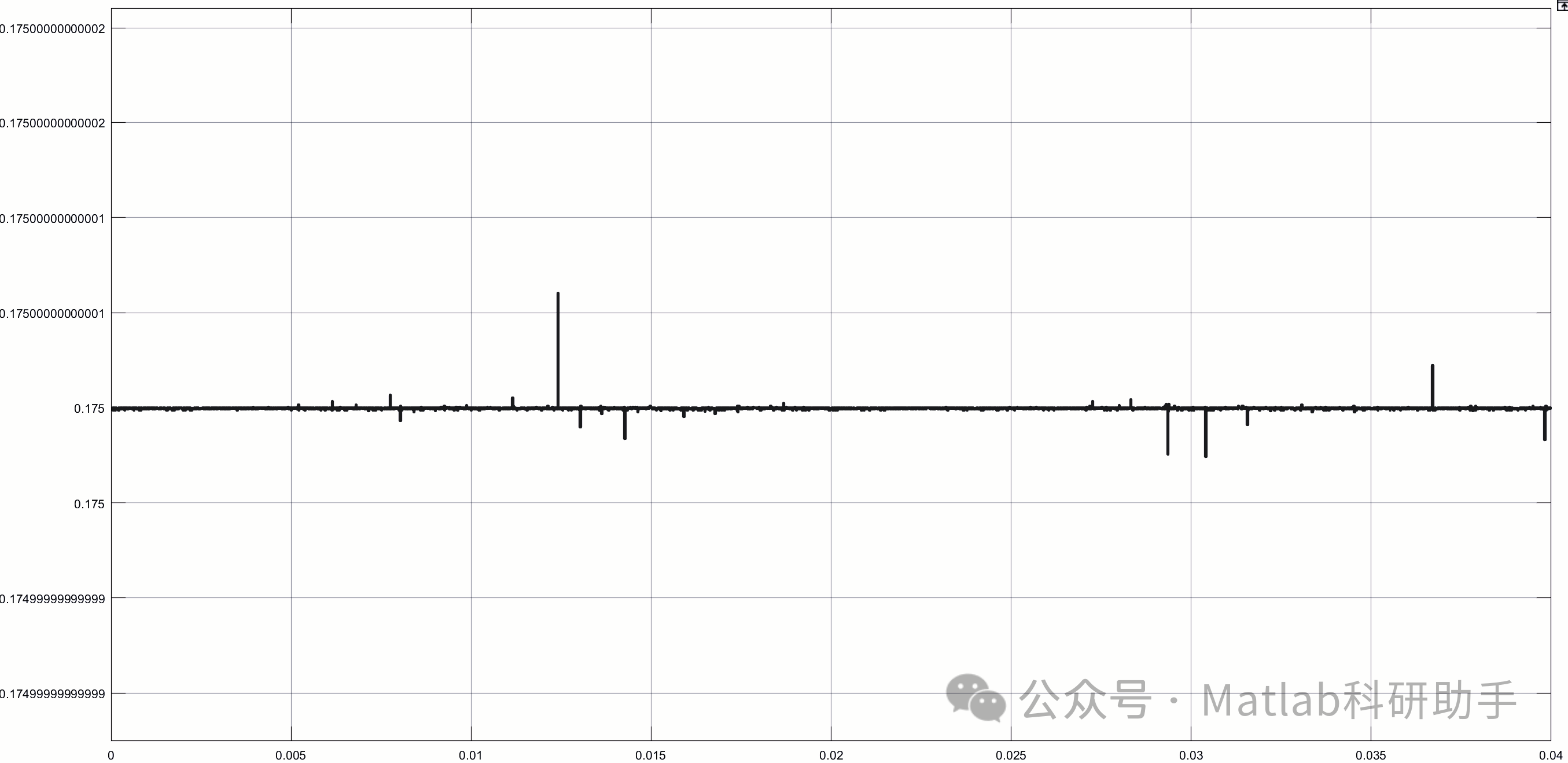

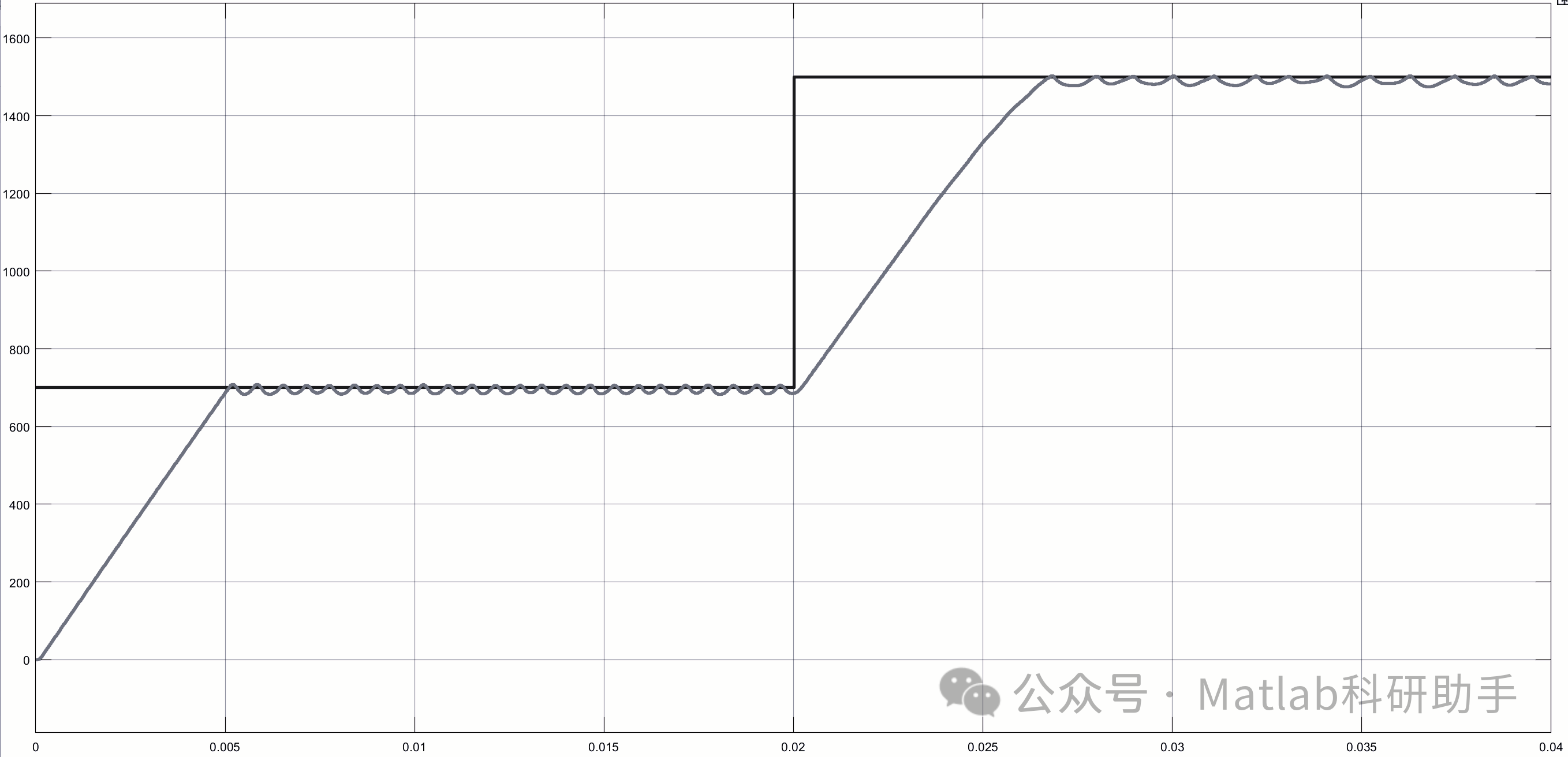

通过Simulink仿真，可以得到基于MPC的PMSM FOC控制系统的性能指标，例如电流跟踪精度、转速响应速度、鲁棒性等。将仿真结果与传统的FOC控制方法进行比较，可以验证MPC控制方法的优越性。仿真结果应包含电流和速度响应曲线，以及控制量的变化曲线。通过分析这些曲线，可以评估控制系统的性能，并对控制参数进行调整，以获得最佳的控制效果。分析中需要关注系统的稳态精度、动态响应速度、以及对负载扰动和参数扰动等不确定因素的鲁棒性。

五、结论

本文详细介绍了基于模型预测控制对PMSM进行FOC控制的Simulink实现方法。通过建立精确的PMSM模型，设计有效的MPC算法，并利用Simulink进行仿真，可以验证MPC在PMSM控制中的优越性。未来的研究工作可以考虑进一步提高模型的精度，例如考虑铁损、齿槽效应等非线性因素，并研究更先进的优化算法，以提高控制系统的性能。此外，还可以探索将MPC与其他先进控制技术结合，例如模糊控制、神经网络控制等，以进一步提高系统的鲁棒性和适应性。
