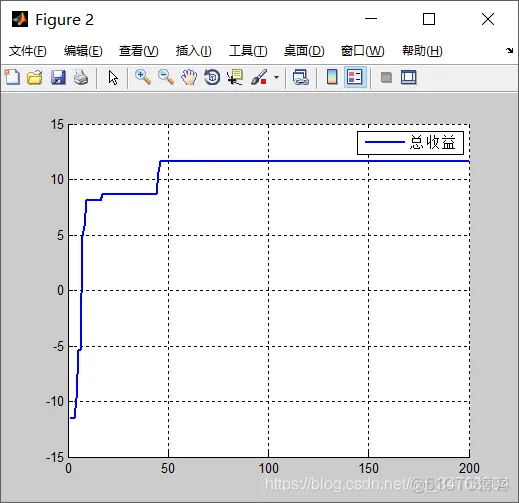

首先通过分析UAV分配次序对打击任务总收益的影响, 设计了动态战场环境的更新规则. 将航程代价和任务代价作为惩罚项修正目标函数, 建立了考虑分配次序的UAVs协同目标分配优化模型. 然后针对模型的物理意义改进了遗传算法基因编码方式, 设计了MUCTA遗传算法. 该算法利用状态转移思想, 引进SDR算子获得多种分配次序种群, 同时以单行变异算子修正UAV与目标对应关系, 并采用最优个体法和轮盘赌法筛选子代个体.

%本实验目的是验证改进的DE离散目标分配算法的有效性
%实验设置：各种环境，调用目标分配的算法
%目标分配实验的输入:代价矩阵
%利用代价矩阵和映射方法，在离散和连续空间转换
%目标分配实验的输出:有效的基因染色体表示
%比较实验：
%1、可行性分析，三种模型
%2、进化策略对比分析，证明采用双策略的有效性
%3、大数据分析
%4、与其他方法的比较
% 本文只用到了AssignType =2;情形，即UAV数量大于TARGET数量
%使用了改动的遗传算法
%相比较源程序，较大改动部分为：对象执行区(GetFit1和Getfit2两个函数)，和差分进化区(全部改动)，其他部分有少量改动，我不记得了。很多部分直接删改，可能注释没有对应的上，强烈建议对比源代码学习观看
%本人编程能力较差，编写格式不规范，很多地方注释不足以及随心所欲各种直接删改，不同实验直接改数据，以及出现的重复，各种FOR循环嵌套等等，我自己都觉得乱七八糟。再次强烈建议对比源代码
%建议只使用该代码框架(即阅读源代码即可，本代码可适当看一下就行，估计很费劲)，自行删改其中内容，写自己的文章，但注意源代码自行备份，自己的代码尽量多注释以及写实验说明，方便后来的师弟或师妹。

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%清空环境
clear;

%定义地形对象
cTerrain = CTerrain3D;
%定义威胁区对象
cTread = CTread;

%调整为统一的图形环境
figure('Renderer','opengl');

%绘制地形和威胁区

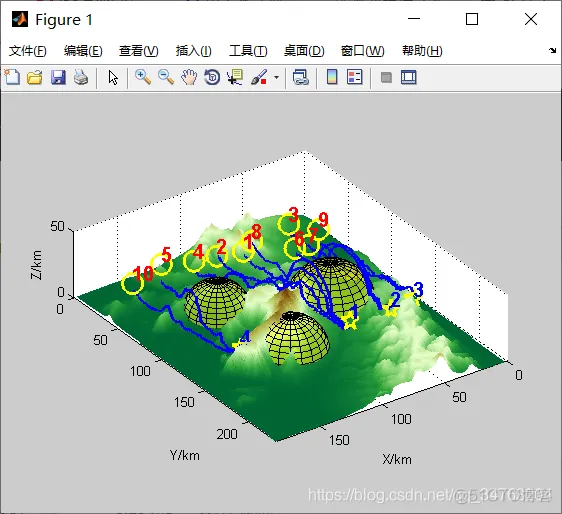

 cTerrain.draw();
cTread.draw();


%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%数据形式说明
%xs 初始点位置集合，三维点集
%yt 目标点位置集合，三维点集
%MxsEna 能力矩阵，集合中的二元组表示最大最小飞行速度
%MxsDIs 最大航程矩阵，集合中的值表示UAV最大可飞的距离
%MytTOrd 任务点间的时序坐标，要求尽量在前面的先执行

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%调用目标分配算法
%AssignType表示不同的模型，1, N=M; 2, N>M; 3, N<M
%Key表示算法执行次数, 0，执行一次，1，执行多次
AssignType =2;
Key =0;

%时间测试
Time = cputime;

%%    第一种情况的实验
if AssignType == 1
        %%%%%%%%%%%%%%%%%%%%%%%数据区%%%%%%%%%%%%
        xs = [%11 2 3;2 17 5; 34 26 7;5 2 2;6 33 3;27 34 6;21 45 5;25 12 3;22 17 11;13 31 12;
              %45 21 11; 36 22 11;13 21 16;41 25 10;25 25 11;53 12 14;22 12 12;18 32 11; 67 34 12;26 16 15;
              78 20 15;93 31 12;31 20 13;112 32 15; 134 26 17;45 52 12;36 63 13;67 34 16;21 85 15;32 62 13;];
        yt = [%40 210 12;170 90 13 ; 80 197 21 ;172 120 13;160 56 13;160 143 21;170 200 21;113 200 12;97 134 16;100 145 11;
              %81 101 21; 72 152 12; 133 60 11;84 164 21; 150 90 21;146 121 12; 167 54 12; 108 165 12;99 120 21;110 143 11;
              70 181 12;15 133 13 ; 19 151 12 ;160 192 13;101 120 23;160 113 12;82 101 11;173 140 12;182 65 14; 128 156 12;];

        MxsEna=[%0.2 0.3; 0.2 0.4;0.4 0.75;0.3 0.6;0.2 0.3;0.35 0.45;0.3 0.5;0.3 0.6;0.2 0.3; 0.2 0.4;
               % 0.4 0.75;0.3 0.6;0.2 0.3;0.35 0.45;0.3 0.5;0.3 0.6;0.2 0.3;0.35 0.45;0.3 0.5;0.3 0.6;
                0.2 0.3; 0.2 0.4;0.4 0.75;0.3 0.6;0.2 0.3;0.35 0.45;0.3 0.5;0.3 0.6;0.3 0.5;0.3 0.6;];

        MxsDis=[%400 700 650 500 700 900 450 610 400 700
                %650 500 700 900 450 610 700 900 450 610
                500 700 300 350 700 900 450 610 450 610];


        ytW = [%1 3 4 2 1 1 3 2 1 2
               %3 2 1 3 2 1 2 3 2 1
               1 1 1 1 1 1 1 1 1 1];

        MytTOrd=[3 4; 5 2; 6 8; 7 4;];

            %引入新的协同矩阵，最大起始时间矩阵
            Twait = [];
            Twindow=[];

        %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    if Key == 0


        %%%%%%%%%%%%%%%%%%%%%%算法执行区%%%%%%%%%%%%%%%%%%
        %调用目标分配算法，并取得解和相关数据,计算算法耗费时间
        %定义目标分配算法对象
          DDE1 = DMDEAssignTarget(cTerrain,xs,yt,MxsEna,MxsDis,ytW,MytTOrd,Twait,Twindow,1);
         % MC = Cal1.GetMcost();
         %Cal1 = CallocationTargetOld1(cTerrain);
         %标签显示文字
          xlabel('X/km')
          ylabel('Y/km')
          zlabel('Z/km')
        %DDEAssign1=DDEAssignTarget1(cTerrain,xs,yt,MxsEna,MxsDis,ytW,MytTOrd);
        %执行run并返回结果集
         t1 = cputime;
        [solU solT solC solF ] = DDE1.run();
        Time = cputime -t1;

%         %结果
         solU
         solT
         solC
         solF
         Time


    else if Key == 1
            for i=1:10
            DDE1 = DMDEAssignTarget(cTerrain,xs,yt,MxsEna,MxsDis,ytW,MytTOrd,Twait,Twindow,i);
         % MC = Cal1.GetMcost();
         %Cal1 = CallocationTargetOld1(cTerrain);
         %标签显示文字
          xlabel('X/km')
          ylabel('Y/km')
          zlabel('Z/km')
        %DDEAssign1=DDEAssignTarget1(cTerrain,xs,yt,MxsEna,MxsDis,ytW,MytTOrd);
        %执行run并返回结果集
         t1 = cputime;
        [solU solT solC solF ] = DDE1.run();
        solu(i,:) = solU;
        solt(i,:) = solT;
        solc(i,:) = solC;
        solf(i,:) = solF;
        Time(i,:) = cputime -t1;
            end %i
%         %结果
         solu
         solt
         solc
         solf
         Time

        end % key=1
    end % key=0



else if AssignType == 2
        %% 第二种实验的情况
         %%%%%%%%%%%%%%%%%%%%%%%数据区%%%%%%%%%%%%
        xs = [%11 2 3;2 17 5; 34 26 7;5 2 2;6 33 3;27 34 6;21 45 5;25 12 3;22 17 11;13 31 12;
              %45 21 11; 36 22 11;13 21 16;41 25 10;25 25 11;53 12 14;22 12 12;18 32 11; 67 34 12;26 16 15;
              78 40 15;93 31 12;31 25 13;112 32 15; 134 26 17;45 52 12;36 55 13;67 34 16;21 45 15;160 30 13;];
        yt = [%40 210 12;170 90 13 ; 80 197 21 ;172 120 13;160 56 13;160 143 21;170 200 21;113 200 12;97 134 16;100 145 11;
              %81 101 21; 72 152 12; 133 60 11;84 164 21; 150 90 21;146 121 12; 167 54 12; 108 165 12;99 120 21;110 143 11;
             70 151 12;40 155 13 ; 19 151 12 ;150 140 13 ];

        MxsEna=[%0.2 0.3; 0.2 0.4;0.4 0.75;0.3 0.6;0.2 0.3;0.35 0.45;0.3 0.5;0.3 0.6;0.2 0.3; 0.2 0.4;
               % 0.4 0.75;0.3 0.6;0.2 0.3;0.35 0.45;0.3 0.5;0.3 0.6;0.2 0.3;0.35 0.45;0.3 0.5;0.3 0.6;
                0.2 0.3; 0.2 0.4;0.4 0.75;0.3 0.6;0.2 0.3;0.35 0.45;0.3 0.5;0.3 0.6;0.3 0.5;0.3 0.6;];

        MxsDis=[%400 700 650 500 700 900 450 610 400 700
                %650 500 700 900 450 610 700 900 450 610
                500 700 300 350 700 900 450 610 450 610];



        ytW = [%1 3 4 2 1 1 3 2 1 2
               %3 2 1 3 2 1 2 3 2 1
               1 1 1 1];

           %这个数据里都代表的是目标点，是目标点与目标点的关系
        MytTOrd=[3 2];

             %引入新的协同矩阵，最大起始时间矩阵
            Twait = [30 40 20 15 50 70 30 80 90 65];
            Twindow=[];
        %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
          if Key == 0


        %%%%%%%%%%%%%%%%%%%%%%算法执行区%%%%%%%%%%%%%%%%%%
        %调用目标分配算法，并取得解和相关数据,计算算法耗费时间
        %定义目标分配算法对象
          DDE1 = DMDEAssignTarget(cTerrain,xs,yt,MxsEna,MxsDis,ytW,MytTOrd,Twait,Twindow,1);
         % MC = Cal1.GetMcost();
         %Cal1 = CallocationTargetOld1(cTerrain);
         %标签显示文字
          xlabel('X/km')
          ylabel('Y/km')
          zlabel('Z/km')
        %DDEAssign1=DDEAssignTarget1(cTerrain,xs,yt,MxsEna,MxsDis,ytW,MytTOrd);
        %执行run并返回结果集

           [solU solT solC solF   cpop ]  = DDE1.run();
        Time
cpop;
%         %结果
         solU
         solT
         solC
         solF
         Time

          else if Key == 1
                  Time2=0;
                  cpop3=0;
                    for i=1:20
            DDE1 = DMDEAssignTarget(cTerrain,xs,yt,MxsEna,MxsDis,ytW,MytTOrd,Twait,Twindow,i);
         % MC = Cal1.GetMcost();
         %Cal1 = CallocationTargetOld1(cTerrain);
         %标签显示文字
          xlabel('X/km')
          ylabel('Y/km')
          zlabel('Z/km')
        %DDEAssign1=DDEAssignTarget1(cTerrain,xs,yt,MxsEna,MxsDis,ytW,MytTOrd);
        %执行run并返回结果集
         t1 = cputime;
        [solU solT solC solF  cpop ] = DDE1.run();
        solu(i,:) = solU;
        solt(i,:) = solT;
        solc(i,:) = solC;
        solf(i,:) = solF;
        Time(i,:) = cputime -t1;
%         genX(i,:)=cpop(:,2);
       cpop2(:,i)=cpop(:,2);

        Time(i)
            end %i
%         %结果

%             figure(3);
%             grid on;
%             hold on;
%             plot(genX(1:length(genX),1)',genX(1:length(genX),2)','linewidth',2);
%          solu
%          solt
%          solc
%          solf
         Time=Time2/20;
         cpop=cpop2/20;
              end % key=1
          end % key=0


    else if AssignType == 3
             %% 第三种实验的情况
                %%%%%%%%%%%%%%%%%%%%%%%数据区%%%%%%%%%%%%
      xs = [%11 2 3;2 17 5; 34 26 7;5 2 2;6 33 3;27 34 6;21 45 5;25 12 3;22 17 11;13 31 12;
              %45 21 11; 36 22 11;13 21 16;41 25 10;25 25 11;53 12 14;22 12 12;18 32 11; 67 34 12;26 16 15;
              78 20 15;93 31 12;31 20 13;112 32 15];
        yt = [%40 210 12;170 90 13 ; 80 197 21 ;172 120 13;160 56 13;160 143 21;170 200 21;113 200 12;97 134 16;100 145 11;
              %81 101 21; 72 152 12; 133 60 11;84 164 21; 150 90 21;146 121 12; 167 54 12; 108 165 12;99 120 21;110 143 11;
              70 131 12;15 125 13 ; 19 151 12 ;142 120 13;120 100 23;160 90 12;82 101 11;173 140 12;160 160 14; 45 155 12;];

        MxsEna=[%0.2 0.3; 0.2 0.4;0.4 0.75;0.3 0.6;0.2 0.3;0.35 0.45;0.3 0.5;0.3 0.6;0.2 0.3; 0.2 0.4;
               % 0.4 0.75;0.3 0.6;0.2 0.3;0.35 0.45;0.3 0.5;0.3 0.6;0.2 0.3;0.35 0.45;0.3 0.5;0.3 0.6;
                0.2 0.5; 0.3 0.4;0.4 0.75;0.3 0.45];

        MxsDis=[%400 700 650 500 700 900 450 610 400 700
                %650 500 700 900 450 610 700 900 450 610
                700 700 900 650];

        ytW = [%1 3 4 2 1 1 3 2 1 2
               %3 2 1 3 2 1 2 3 2 1
               1 1 1 1 1 1 1 1 1 1];

        MytTOrd=[3 4; 5 2];

        %引入新的协同矩阵，最大起始时间矩阵
        Twait = [30 40 20 15];
        Twindow=[1300,6000];
        %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
          if Key == 0


        %%%%%%%%%%%%%%%%%%%%%%算法执行区%%%%%%%%%%%%%%%%%%
        %调用目标分配算法，并取得解和相关数据,计算算法耗费时间
        %定义目标分配算法对象
          DDE1 = DMDEAssignTarget(cTerrain,xs,yt,MxsEna,MxsDis,ytW,MytTOrd,Twait,Twindow,1);
         % MC = Cal1.GetMcost();
         %Cal1 = CallocationTargetOld1(cTerrain);
         %标签显示文字
          xlabel('X/km')
          ylabel('Y/km')
          zlabel('Z/km')
        %DDEAssign1=DDEAssignTarget1(cTerrain,xs,yt,MxsEna,MxsDis,ytW,MytTOrd);
        %执行run并返回结果集
        t1 = cputime;
        [solU solT solC solF]  = DDE1.run();
        Time = cputime -t1;

%         %结果
         solU
         solT
         solC
         solF
         Time


          else if Key == 1

            for i=1:20
                        DDE1 = DMDEAssignTarget(cTerrain,xs,yt,MxsEna,MxsDis,ytW,MytTOrd,Twait,Twindow,i);
                     % MC = Cal1.GetMcost();
                     %Cal1 = CallocationTargetOld1(cTerrain);
                     %标签显示文字
                      xlabel('X/km')
                      ylabel('Y/km')
                      zlabel('Z/km')
                    %DDEAssign1=DDEAssignTarget1(cTerrain,xs,yt,MxsEna,MxsDis,ytW,MytTOrd);
                    %执行run并返回结果集
                     t1 = cputime;
                    [solU solT solC solF ] = DDE1.run();
                    solu(i,:) = solU;
                    solt(i,:) = solT;
                    solc(i,:) = solC;
                    solf(i,:) = solF;
                    Time(i,:) = cputime -t1;
            end %i
%         %结果
         solu
         solt
         solc
         solf
         Time
              end % key=1
          end % key=0

        end % type =3

    end % type =2

end % type=1
