• SAR原理简介

用一个小天线作为单个辐射单元，将此单元沿一直线不断移动，在不同位置上接收同一地物的回波信号并进行相关解调压缩处理。一个小天线通过“运动”方式就合成一个等效“大天线”，这样可以得到较高的方位向分辨率，同时方位向分辨率与距离无关，这样SAR就可以安装在卫星平台上而可以获取较高分辨率的SAR图像。

【雷达通信】合成孔径雷达(SAR)的点目标仿真matlab源码_雷达

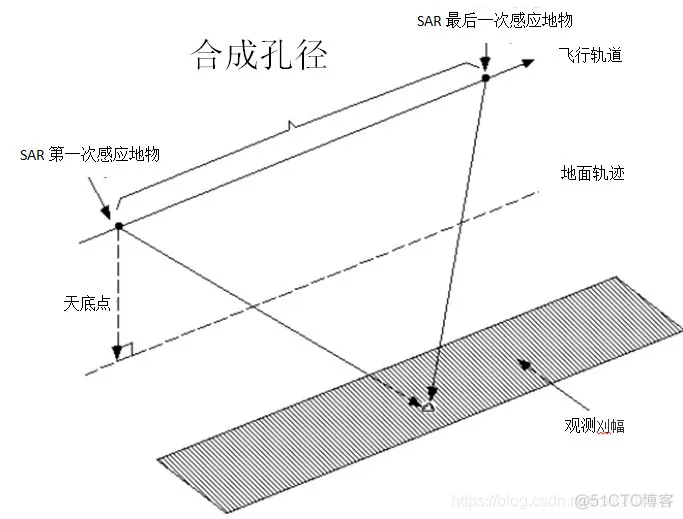

                                       图1 SAR成像原理示意图

1、几个参重要参数

为了更好的理解SAR和SAR图像，需要知道几个重要的参数。

  • 分辨率

SAR图像分辨率包括距离向分辨率(Range Resolution)和方位向分辨率(Azimuth Resolution)。

【雷达通信】合成孔径雷达(SAR)的点目标仿真matlab源码_matlab_02

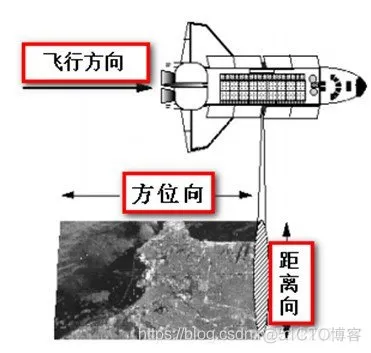

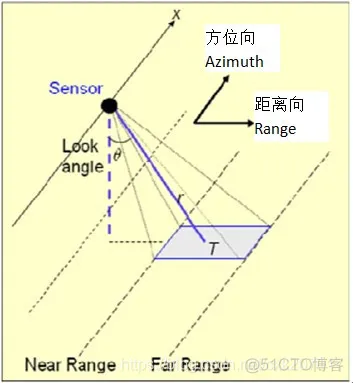

                                                                      图2 距离向和方位向示意图

  • 距离向分辨率(Range Resolution)

垂直飞行方向上的分辨率，也就是侧视方向上的分辨率。距离向分辨率与雷达系统发射的脉冲信号相关，与脉冲持续时间成正比：

Res( r) = c*τ/2

其中c为光速，τ为脉冲持续时间。

  • 方位向分辨率(Azimuth Resolution)

沿飞行方向上的分辨率，也称沿迹分辨率。如下为推算过程：

• 真实波束宽度： β= λ/ D

• 真实分辨率：ΔL = β*R = Ls (合成孔径长度)

• 合成波束宽度βs = λ /(2* Ls) = D / (2* R)

• 合成分辨率ΔLs = βs* R = D / 2

其中λ为波长，D为雷达孔径，R为天线与物体的距离。

   从这个公式中可以看到，SAR系统使用小尺寸的天线也能得到高方位向分辨率，而且与斜距离无关(就是与遥感平台高度无关)。

【雷达通信】合成孔径雷达(SAR)的点目标仿真matlab源码_雷达_03

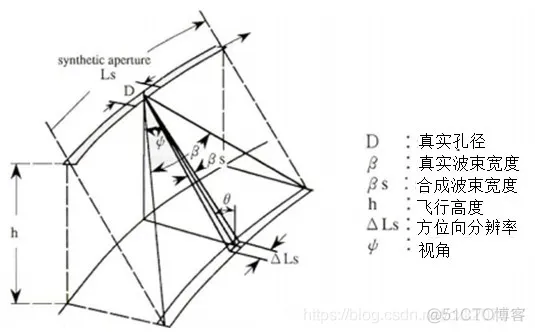

                                                                     图3 方位向分辨率示意图

  • 极化方式

雷达发射的能量脉冲的电场矢量，可以在垂直或水平面内被偏振。无论哪个波长，雷达信号可以传送水平(H)或者垂直(V)电场矢量。接收水平(H)或者垂直(V)或者两者的返回信号。雷达遥感系统常用四种极化方式———HH、VV、HV、VH。前两者为同向极化，后两者为异向(交叉)极化。

极化是微波的一个突出特点，极化方式不同返回的图像信息也不同。返回同极化(HH或者VV)信号的基本物理过程类似准镜面反射，比如，平静的水面显示黑色。交叉极化(HV或者VH)一般返回的信号较弱，常受不同反射源影响，如粗糙表面等。

【雷达通信】合成孔径雷达(SAR)的点目标仿真matlab源码_matlab_04

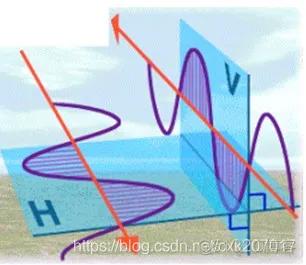

                                                                                图4 HV极化示意图

  • 入射角(Incidence Angle)

入射角也叫视角，是雷达波束与垂直表面直线之间的夹角(如下图中的θ)。微波与表面的相互作用是非常复杂的，不同的角度区域会产生不同的反射。低入射角通常返回较强的信号，随着入射角增加，返回信号逐渐减弱。

根据雷达距离地表高度的情况，入射角会随着近距离到远距离的改变而改变，依次影响成像几何。

【雷达通信】合成孔径雷达(SAR)的点目标仿真matlab源码_雷达_05

                                                                       图5 SAR入射角示意图

2、SAR拍摄模式

SAR主要有三种拍摄模式：Stripmap，ScanSAR和 Spotlight。

当然最新的SAR系统拥有更多的拍摄模式，比如RADARSAT-2还用于超精细、高入射角等拍摄模式

  • 条带模式-Stripmap

当运行Stripmap 模式时，雷达天线可以灵活的调整，改变入射角以获取不同的成像宽幅。

最新的SAR系统都具有这种成像模式，包括RADARSAT-1/2， ENVISAT ASAR， ALOS PALSAR，TerraSAR-X-1， COSMOSkyMed和RISAT-1。

【雷达通信】合成孔径雷达(SAR)的点目标仿真matlab源码_matlab_06

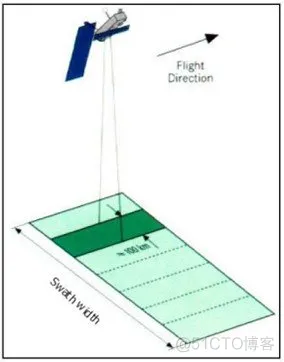

  • 扫描模式-ScanSAR

扫描模式是共享多个独立sub-swaths的操作时间，最后获取一个完整的图像覆盖区域。它能解决Stripmap模式较小的刈幅。

【雷达通信】合成孔径雷达(SAR)的点目标仿真matlab源码_matlab_07

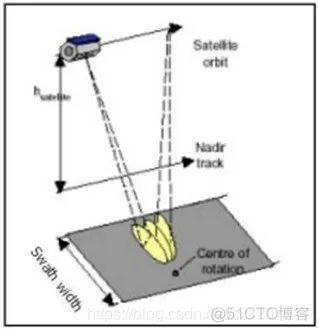

  • 聚束模式-Spotlight

当执行聚束模式采集数据时，传感器控制天线不停向成像区域发射微波束。

它与条带模式主要区别为：

  1. 在使用相同物理天线时，聚束模式提供更好的方位分辨率；
  2. 在可能成像的以一个区域内，聚束模式在单通道上的提供更多的视角；
  3. 聚束模式可以更有效的获取多个小区域。

    1. 【雷达通信】合成孔径雷达(SAR)的点目标仿真matlab源码_雷达_08

                                                                               图8聚束模式

  • 1.

  1. %%================================================================

  2. %%Filename: stripmapSAR.m

  3. %%Help file: stripmapSAR.doc

  4. %%Project: Stripmap SAR Simulation using point targets and Reconstrction

  5. %% with Range-Doppler Algorithm

  6. %%Author: Zhihua He ,National University of Defence Tecnology ,2005/3

  7. %%E-mail: skynismile@yahoo.com.cn

  8. %%================================================================

  9. clear;clc;close all;

  10. %%================================================================

  11. %%Parameter--constant

  12. C=3e8; %propagation speed

  13. %%Parameter--radar characteristics

  14. Fc=1e9; %carrier frequency 1GHz

  15. lambda=C/Fc; %wavelength

  16. %%Parameter--target area

  17. Xmin=0; %target area in azimuth is within[Xmin,Xmax]

  18. Xmax=50;

  19. Yc=10000; %center of imaged area

  20. Y0=500; %target area in range is within[Yc-Y0,Yc+Y0]

  21. %imaged width 2*Y0

  22. %%Parameter--orbital information

  23. V=100; %SAR velosity 100 m/s

  24. H=5000; %height 5000 m

  25. R0=sqrt(Yc^2+H^2);

  26. %%Parameter--antenna

  27. D=4; %antenna length in azimuth direction

  28. Lsar=lambda*R0/D; %SAR integration length

  29. Tsar=Lsar/V; %SAR integration time

  30. %%Parameter--slow-time domain

  31. Ka=-2*V^2/lambda/R0; %doppler frequency modulation rate

  32. Ba=abs(Ka*Tsar); %doppler frequency modulation bandwidth

  33. PRF=Ba; %pulse repitition frequency

  34. PRT=1/PRF; %pulse repitition time

  35. ds=PRT; %sample spacing in slow-time domain

  36. Nslow=ceil((Xmax-Xmin+Lsar)/V/ds); %sample number in slow-time domain

  37. Nslow=2^nextpow2(Nslow); %for fft

  38. sn=linspace((Xmin-Lsar/2)/V,(Xmax+Lsar/2)/V,Nslow);%discrete time array in slow-time domain

  39. PRT=(Xmax-Xmin+Lsar)/V/Nslow; %refresh

  40. PRF=1/PRT;

  41. ds=PRT;

  42. %%Parameter--fast-time domain

  43. Tr=5e-6; %pulse duration 10us

  44. Br=30e6; %chirp frequency modulation bandwidth 30MHz

  45. Kr=Br/Tr; %chirp slope

  46. Fsr=3*Br; %sampling frequency in fast-time domain

  47. dt=1/Fsr; %sample spacing in fast-time domain

  48. Rmin=sqrt((Yc-Y0)^2+H^2);

  49.

  50. Refa=exp(j*pi*Ka*ta.^2).*(abs(ta)<Tsar/2);

  51. Sa=iftx(ftx(Sr).*(conj(ftx(Refa)).'*ones(1,M)));

  52. Ga=abs(Sa);

  53. %%================================================================

  54. %%graw the intensity image of signal

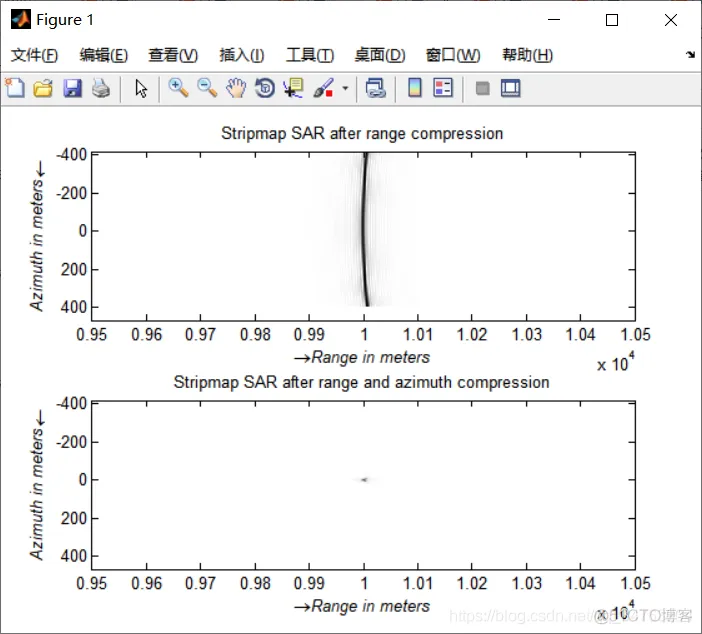

  55. colormap(gray);

  56. figure(1)

  57. subplot(211);

  58. row=tm*C/2-2008;col=sn*V-26;

  59. imagesc(row,col,255-Gr); %intensity image of Sr

  60. axis([Yc-Y0,Yc+Y0,Xmin-Lsar/2,Xmax+Lsar/2]);

  61. xlabel('\rightarrow\itRange in meters'),ylabel('\itAzimuth in meters\leftarrow'),

  62. title('Stripmap SAR after range compression'),

  63. subplot(212);

  64. imagesc(row,col,255-Ga); %intensity image of Sa

  65. axis([Yc-Y0,Yc+Y0,Xmin-Lsar/2,Xmax+Lsar/2]);

  66. xlabel('\rightarrow\itRange in meters'),ylabel('\itAzimuth in meters\leftarrow'),

  67. title('Stripmap SAR after range and azimuth compression'),

  68. %%================================================================

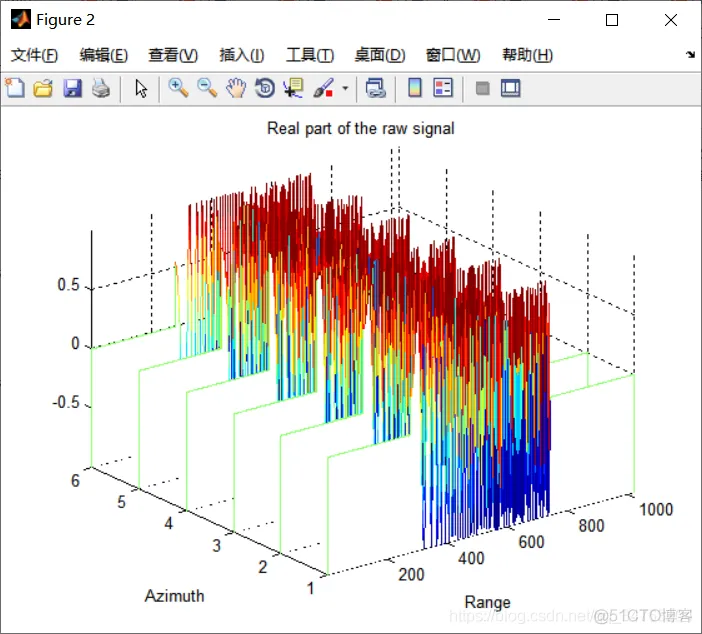

  69. %%draw 3D picture

  70. figure(2)

  71. waterfall(real(Srnm((200:205),:)));axis tight

  72. xlabel('Range'),ylabel('Azimuth'),

  73. title('Real part of the raw signal'),

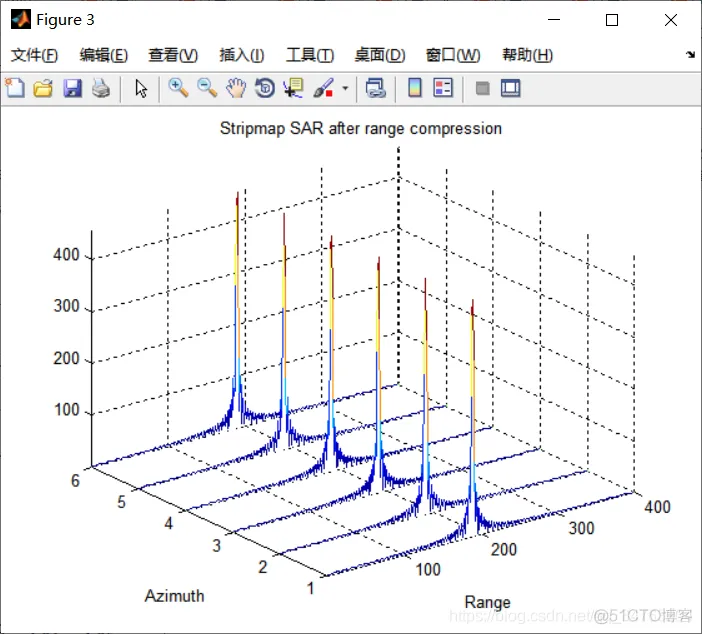

  74. figure(3)

  75. waterfall(Gr((200:205),(600:1000)));axis tight

  76. xlabel('Range'),ylabel('Azimuth'),

  77. title('Stripmap SAR after range compression'),

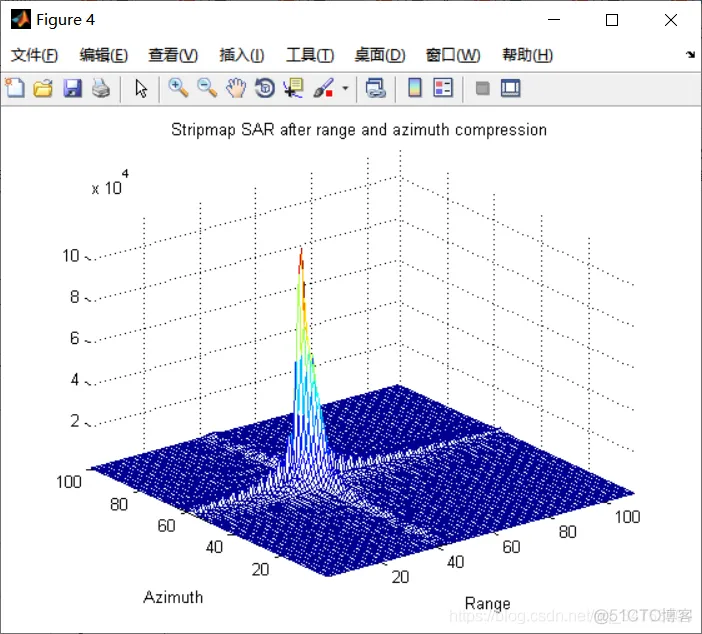

  78. figure(4)

  79. mesh(Ga((200:300),(750:860)));axis tight

  80. xlabel('Range'),ylabel('Azimuth'),

  81. title('Stripmap SAR after range and azimuth compression'),

  82. %%================================================================

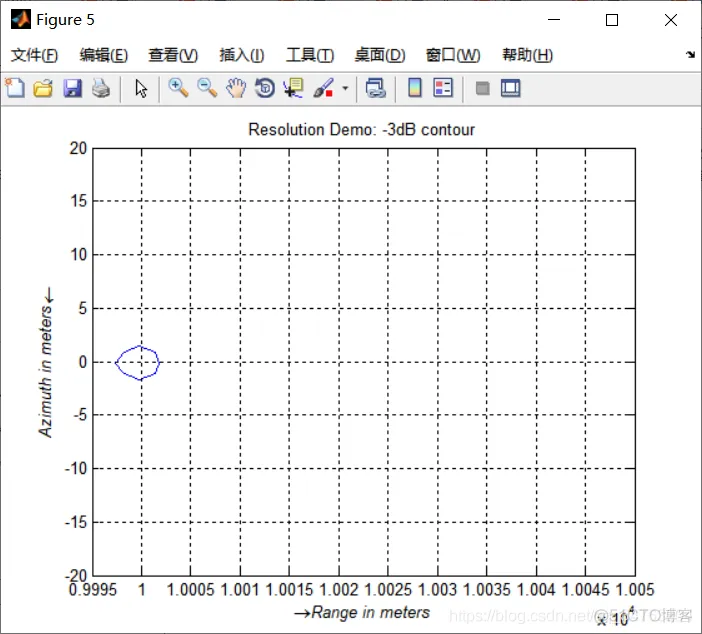

  83. %%draw -3dB contour

  84. figure(5)

  85. a=max(max(Ga));

  86. contour(row,col,Ga,[0.707*a,a],'b');grid on

  87. axis([9995,10050,-20,20]),

  88. xlabel('\rightarrow\itRange in meters'),ylabel('\itAzimuth in meters\leftarrow'),

  89. title('Resolution Demo: -3dB contour');

  90. %%================================================================

【雷达通信】合成孔径雷达(SAR)的点目标仿真matlab源码_matlab_09

【雷达通信】合成孔径雷达(SAR)的点目标仿真matlab源码_matlab_10

【雷达通信】合成孔径雷达(SAR)的点目标仿真matlab源码_雷达_11

【雷达通信】合成孔径雷达(SAR)的点目标仿真matlab源码_matlab_12

【雷达通信】合成孔径雷达(SAR)的点目标仿真matlab源码_雷达_13
