一、原理

    摄像机采集的视频序列具有连续性的特点。如果场景内没有运动目标，则连续帧的变化很微弱，如果存在运动目标，则连续的帧和帧之间会有明显地变化。

    帧间差分法(Temporal Difference)就是借鉴了上述思想。由于场景中的目标在运动，目标的影像在不同图像帧中的位置不同。该类算法对时间上连续的两帧或三帧图像进行差分运算，不同帧对应的像素点相减，判断灰度差的绝对值，当绝对值超过一定阈值时，即可判断为运动目标，从而实现目标的检测功能。

                      【图像检测】基于帧差法实现人脸实时检测与跟踪matlab源码含 GUI_图像检测

    两帧差分法的运算过程如图2-2所示。记视频序列中第n帧和第n−1帧图像为fn和fn−1，两帧对应像素点的灰度值记为fn(x,y)和fn−1(x , y)，按照式2.13将两帧图像对应像素点的灰度值进行相减，并取其绝对值，得到差分图像Dn：

                                                                                  【图像检测】基于帧差法实现人脸实时检测与跟踪matlab源码含 GUI_图像检测_02

    设定阈值T，按照式2.14逐个对像素点进行二值化处理，得到二值化图像Rn’。其中，灰度值为255的点即为前景(运动目标)点，灰度值为0的点即为背景点；对图像Rn’进行连通性分析，最终可得到含有完整运动目标的图像Rn。

                                         【图像检测】基于帧差法实现人脸实时检测与跟踪matlab源码含 GUI_图像检测_03

二、三帧差分法

    两帧差分法适用于目标运动较为缓慢的场景，当运动较快时，由于目标在相邻帧图像上的位置相差较大，两帧图像相减后并不能得到完整的运动目标，因此，人们在两帧差分法的基础上提出了三帧差分法。

            【图像检测】基于帧差法实现人脸实时检测与跟踪matlab源码含 GUI_图像检测_04

   三帧差分法的运算过程如图2-3所示。记视频序列中第n +1帧、第n帧和第n−1帧的图像分别为fn+1、fn和fn−1，三帧对应像素点的灰度值记为fn+1(x , y) 、fn(x , y) 和fn−1(x , y) , 按照式2.13分别得到差分图像Dn+1和Dn，对差分图像Dn+1和Dn按照式2.15进行与操作，得到图像Dn’，然后再进行阈值处理、连通性分析，最终提取出运动目标。

                   【图像检测】基于帧差法实现人脸实时检测与跟踪matlab源码含 GUI_图像检测_05

    在帧间差分法中，阈值 T 的选择非常重要。如果阈值T选取的值太小，则无法抑制差分图像中的噪声；如果阈值T选取的值太大，又有可能掩盖差分图像中目标的部分信息；而且固定的阈值T无法适应场景中光线变化等情况。为此，有人提出了在判决条件中加入对整体光照敏感的添加项的方法，将判决条件修改为：

                               【图像检测】基于帧差法实现人脸实时检测与跟踪matlab源码含 GUI_图像检测_06

    其中， N A为待检测区域中像素的总数目，λ为光照的抑制系数，A 可设为整帧图像。添加项【图像检测】基于帧差法实现人脸实时检测与跟踪matlab源码含 GUI_图像检测_07表达了整帧图像中光照的变化情况。如果场景中的光照变化较小，则该项的值趋向于零；如果场景中的光照变化明显，则该项的值明显增大，导致式2.16右侧判决条件自适应地增大，最终的判决结果为没有运动目标，这样就有效地抑制了光线变化对运动目标检测结果的影响。

三、两帧差分和三帧差分的比较

    图 2-5 是采用帧间差分法对自拍序列 lab 序列进行运动目标检测的实验结果，(b)图是采用两帧差分法的检测结果，(c)图是采用三帧差分法的检测结果。lab序列中的目标运动较快，在这种情况下，运动目标在不同图像帧内的位置明显不同，采用两帧差分法检测出的目标会出现“重影”的现象，采用三帧差分法，可以检测出较为完整的运动目标。

                【图像检测】基于帧差法实现人脸实时检测与跟踪matlab源码含 GUI_图像检测_08

    综上所述，帧间差分法的原理简单，计算量小，能够快速检测出场景中的运动目标。但由实验结果可以看出，帧间差分法检测的目标不完整，内部含有“空洞”，这是因为运动目标在相邻帧之间的位置变化缓慢，目标内部在不同帧图像中相重叠的部分很难检测出来。帧间差分法通常不单独用在目标检测中，往往与其它的检测算法结合使用。

二、源代码

unction varargout = facedetecion(varargin)
% FACEDETECION MATLAB code for facedetecion.fig
%      FACEDETECION, by itself, creates a new FACEDETECION or raises the existing
%      singleton*.
%
%      H = FACEDETECION returns the handle to a new FACEDETECION or the handle to
%      the existing singleton*.
%
%      FACEDETECION('CALLBACK',hObject,eventData,handles,...) calls the local
%      function named CALLBACK in FACEDETECION.M with the given input arguments.
%
%      FACEDETECION('Property','Value',...) creates a new FACEDETECION or raises the
%      existing singleton*.  Starting from the left, property value pairs are
%      applied to the GUI before facedetecion_OpeningFcn gets called.  An
%      unrecognized property name or invalid value makes property application
%      stop.  All inputs are passed to facedetecion_OpeningFcn via varargin.
%
%      *See GUI Options on GUIDE's Tools menu.  Choose "GUI allows only one
%      instance to run (singleton)".
%
% See also: GUIDE, GUIDATA, GUIHANDLES

% Edit the above text to modify the response to help facedetecion

% Last Modified by GUIDE v2.5 01-May-2017 19:18:42

% Begin initialization code - DO NOT EDIT
gui_Singleton = 1;
gui_State = struct('gui_Name',       mfilename, ...
                   'gui_Singleton',  gui_Singleton, ...
                   'gui_OpeningFcn', @facedetecion_OpeningFcn, ...
                   'gui_OutputFcn',  @facedetecion_OutputFcn, ...
                   'gui_LayoutFcn',  [] , ...
                   'gui_Callback',   []);
if nargin && ischar(varargin{1})
    gui_State.gui_Callback = str2func(varargin{1});
end

if nargout
    [varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:});
else
    gui_mainfcn(gui_State, varargin{:});
end
% End initialization code - DO NOT EDIT


% --- Executes just before facedetecion is made visible.
function facedetecion_OpeningFcn(hObject, eventdata, handles, varargin)
% This function has no output args, see OutputFcn.
% hObject    handle to figure
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)
% varargin   command line arguments to facedetecion (see VARARGIN)

% Choose default command line output for facedetecion
handles.output = hObject;

% Update handles structure
guidata(hObject, handles);

% UIWAIT makes facedetecion wait for user response (see UIRESUME)
% uiwait(handles.figure1);


% --- Outputs from this function are returned to the command line.
function varargout = facedetecion_OutputFcn(hObject, eventdata, handles)
% varargout  cell array for returning output args (see VARARGOUT);
% hObject    handle to figure
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)

% Get default command line output from handles structure
varargout{1} = handles.output;


% --- Executes on button press in pushbutton1.
function pushbutton1_Callback(hObject, eventdata, handles)
% hObject    handle to pushbutton1 (see GCBO)
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)
global myvideo myvideo1;
[fileName,pathName] = uigetfile('*.*','Please select an video');%文件筐，选择文件
if(fileName)
   fileName = strcat(pathName,fileName);
   fileName = lower(fileName);%一致的小写字母形式
else
%   J = 0;%记录区域生长所分割得到的区域
  msgbox('Please select an video');
   return; %退出程序
end

% boxlnserter = vision.ShapeInserter('BorderColor','Custom','CustomBorderColor',[255 0 0]);
% videoOut = step(boxlnserter,videoFrame,bbox);
myvideo = VideoReader(fileName);
nFrames = myvideo.NumberOfFrames
vidHeight = myvideo.Height
vidWidth = myvideo.Width
mov(1:nFrames) = struct('cdata',zeros(vidHeight,vidWidth,3,'uint8'),'colormap',[]);
 B_K = read(myvideo,1);
 axes(handles.axes1);
    imshow(B_K);

% myvideo = VideoReader(fileName);
% nFrames = myvideo.NumberOfFrames
% vidHeight = myvideo.Height
% vidWidth = myvideo.Width
% mov(1:nFrames) = struct('cdata',zeros(vidHeight,vidWidth,3,'uint8'),'colormap',[]);
%  B_K = read(myvideo,1);
%     axes(handles.axes1);
%     imshow(B_K);
% --- Executes on button press in pushbutton2.
function pushbutton2_Callback(hObject, eventdata, handles)
% hObject    handle to pushbutton2 (see GCBO)
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)
global myvideo myvideo1;
nFrames = myvideo.NumberOfFrames
vidHeight = myvideo.Height
vidWidth = myvideo.Width
mov(1:nFrames) = struct('cdata',zeros(vidHeight,vidWidth,3,'uint8'),'colormap',[]);
 faceDetector = vision.CascadeObjectDetector();
% videoFileReader = vision.VideoFileReader(fileName);
% videoFrame = step(videoFileReader);
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • 15.
  • 16.
  • 17.
  • 18.
  • 19.
  • 20.
  • 21.
  • 22.
  • 23.
  • 24.
  • 25.
  • 26.
  • 27.
  • 28.
  • 29.
  • 30.
  • 31.
  • 32.
  • 33.
  • 34.
  • 35.
  • 36.
  • 37.
  • 38.
  • 39.
  • 40.
  • 41.
  • 42.
  • 43.
  • 44.
  • 45.
  • 46.
  • 47.
  • 48.
  • 49.
  • 50.
  • 51.
  • 52.
  • 53.
  • 54.
  • 55.
  • 56.
  • 57.
  • 58.
  • 59.
  • 60.
  • 61.
  • 62.
  • 63.
  • 64.
  • 65.
  • 66.
  • 67.
  • 68.
  • 69.
  • 70.
  • 71.
  • 72.
  • 73.
  • 74.
  • 75.
  • 76.
  • 77.
  • 78.
  • 79.
  • 80.
  • 81.
  • 82.
  • 83.
  • 84.
  • 85.
  • 86.
  • 87.
  • 88.
  • 89.
  • 90.
  • 91.
  • 92.
  • 93.
  • 94.
  • 95.
  • 96.
  • 97.
  • 98.
  • 99.
  • 100.
  • 101.
  • 102.
  • 103.
  • 104.
  • 105.
  • 106.
  • 107.
  • 108.
  • 109.
  • 110.
  • 111.
  • 112.
  • 113.
  • 114.
  • 115.
  • 116.
  • 117.
  • 118.
  • 119.
  • 120.
  • 121.
  • 122.
  • 123.

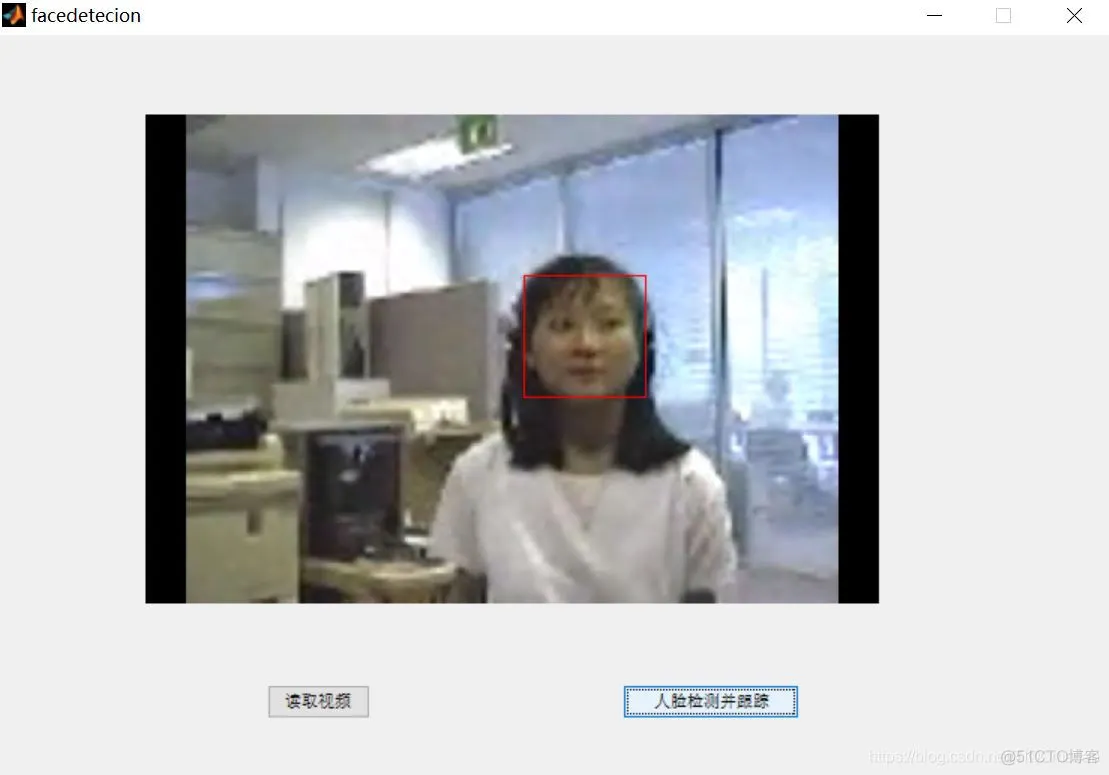

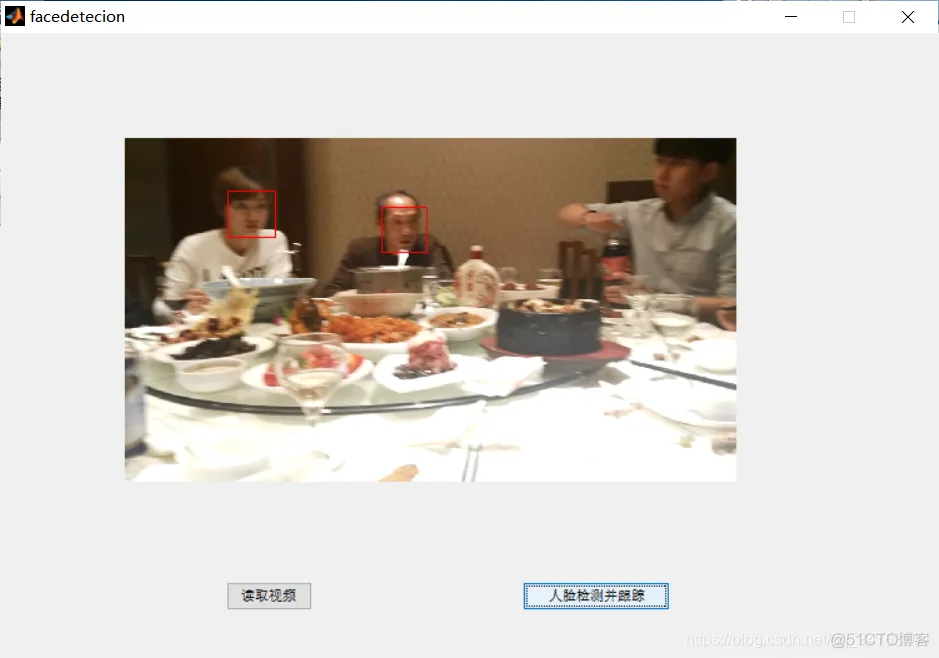

三、运行结果

【图像检测】基于帧差法实现人脸实时检测与跟踪matlab源码含 GUI_图像检测_09

【图像检测】基于帧差法实现人脸实时检测与跟踪matlab源码含 GUI_图像检测_10
