⛄ 内容介绍

随着科技的不断发展和应用的广泛推广，机器人技术被广泛应用于各个领域，如工业生产、医疗保健和农业等。机器人路径规划是机器人技术中的一个重要研究领域，其目标是在给定的环境中找到机器人移动的最佳路径。栅格地图是一种常用的环境表示方式，其中环境被划分为一个个的小方格，每个方格可以是可行或不可行的。

在机器人路径规划中，一个常见的挑战是在复杂和未知的环境中找到最佳路径。为了解决这个问题，研究者们提出了各种各样的算法和方法。其中一种被广泛研究和应用的算法是飞蛾扑火优化算法。

飞蛾扑火优化算法是一种基于自然界中飞蛾寻找光源的行为模式的启发式算法。飞蛾通常通过感知光源的强度和方向来调整自己的飞行方向，从而最终到达光源位置。这种行为模式被应用于路径规划中，以帮助机器人找到最佳路径。

在栅格地图机器人路径规划中，飞蛾扑火优化算法的应用可以分为两个主要步骤：初始化和优化。

在初始化步骤中，栅格地图被表示为一个二维数组，其中每个元素代表一个方格的状态。可行方格被标记为1，不可行方格被标记为0。机器人的起始位置和目标位置也被确定。然后，一群飞蛾被随机放置在栅格地图上。每只飞蛾的位置和速度被初始化为随机值。

在优化步骤中，飞蛾通过计算光源的强度和方向来调整自己的位置和速度。光源的强度可以通过计算机器人到目标位置的距离来估计。飞蛾根据光源的强度和方向，更新自己的位置和速度，并尝试向光源的方向移动。这个过程被迭代执行，直到达到停止条件。

飞蛾扑火优化算法的优点之一是它可以在复杂和未知的环境中找到最佳路径。它不需要全局信息，只需要局部信息就能够进行决策。这使得算法具有较强的鲁棒性和适应性。

然而，飞蛾扑火优化算法也存在一些局限性。首先，算法的收敛速度可能较慢，特别是在环境复杂的情况下。其次，算法的性能高度依赖于参数的选择。不同的参数设置可能导致不同的结果。因此，在应用该算法时，参数的选择需要经过仔细的调试和优化。

总结而言，基于飞蛾扑火优化算法的栅格地图机器人路径规划是一个有前景的研究领域。通过模拟飞蛾寻找光源的行为模式，该算法可以帮助机器人在复杂和未知的环境中找到最佳路径。然而，进一步的研究和改进仍然是必要的，以提高算法的性能和鲁棒性，以适应更广泛的应用场景。

室内环境栅格法建模步骤

1.栅格粒大小的选取

栅格的大小是个关键因素，栅格选的小，环境分辨率较大，环境信息存储量大，决策速度慢。

栅格选的大，环境分辨率较小，环境信息存储量小，决策速度快，但在密集障碍物环境中发现路径的能力较弱。

2.障碍物栅格确定

当机器人新进入一个环境时，它是不知道室内障碍物信息的，这就需要机器人能够遍历整个环境，检测障碍物的位置，并根据障碍物位置找到对应栅格地图中的序号值，并对相应的栅格值进行修改。自由栅格为不包含障碍物的栅格赋值为0，障碍物栅格为包含障碍物的栅格赋值为1.

3.未知环境的栅格地图的建立

通常把终点设置为一个不能到达的点，比如(-1，-1)，同时机器人在寻路过程中遵循“下右上左”的原则，即机器人先向下行走，当机器人前方遇到障碍物时，机器人转向右走，遵循这样的规则，机器人最终可以搜索出所有的可行路径，并且机器人最终将返回起始点。

备注：在栅格地图上，有这么一条原则，障碍物的大小永远等于n个栅格的大小，不会出现半个栅格这样的情况。

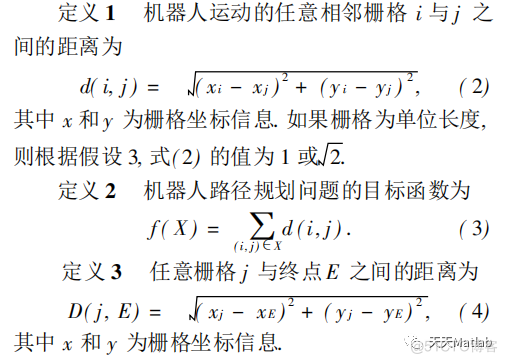

目标函数设定

路径规划算法：基于飞蛾扑火优化的机器人路径规划算法- 附matlab代码_无人机

⛄ 核心代码

function drawPath(path,G,flag)
%%%%
xGrid=size(G,2);
drawShanGe(G,flag)
hold on
set(gca,'XtickLabel','')
set(gca,'YtickLabel','')
L=size(path,1);
Sx=path(1,1)-0.5;
Sy=path(1,2)-0.5;
plot(Sx,Sy,'ro','MarkerSize',5,'LineWidth',5);   % 起点
for i=1:L-1
    plot([path(i,2) path(i+1,2)]-0.5,[path(i,1) path(i+1,1)]-0.5,'k-','LineWidth',1.5,'markersize',10)
    hold on
end

Ex=path(end,1)-0.5;
Ey=path(end,2)-0.5;

plot(Ex,Ey,'gs','MarkerSize',5,'LineWidth',5);   % 终点
