💥1 概述

柔性板通过重构实现减阻的机制研究：基于面积缩减与流线化的简化模型分析

摘要
通过对两种几何形状的柔性板在空气中进行广泛而系统的实验研究，发现采用恰当定义的“缩放柯西数”可将所有重构数下的阻力测量数据归一化。在大变形渐近区，利用简单的量纲分析即可预测不同板形对应的 Vogel 指数（该指数描述阻力与流速的幂律关系），且预测结果与已发表的重构模型一致。

借助基于经验阻力公式的柔性板简化模型，研究了引发重构的两大机制——面积缩减与流线化。该模型准确复现实验观测到的重构现象，并指出：对于矩形板，在重构起始阶段流线化效应占主导；而在大变形区，面积缩减起决定性作用。

此外，模型表明：对两种板形，重构过程均无法用单一 Vogel 指数描述。Vogel 指数仅在“缩放柯西数”极小或极大时分别趋于恒定；在中间广阔区间，其值随缩放柯西数显著变化。

引言

柔性板在流体中的减阻效应是流体力学与仿生工程交叉领域的重要研究方向。通过重构表面形态（如面积缩减与流线化）可显著降低流体阻力，其机制可通过经验阻力公式与简化模型进行量化分析。本文结合浸入边界法数值模拟、流固耦合理论及仿生学研究，系统探讨柔性板重构的两大核心机制及其协同作用。

一、面积缩减机制的减阻原理

1.1 经验阻力公式与面积依赖性

根据经典阻力公式，平板阻力可分解为压差阻力与摩擦阻力：

其中，压差阻力与物体投影面积 A 成正比，摩擦阻力与湿表面积 S 相关。柔性板通过重构可动态调整有效作用面积：

纵向收缩：柔性板在流体压力下沿流向收缩，减少垂直于流速方向的投影面积 A，直接降低压差阻力。例如，仿生柔性蒙皮在流速 u=5m/s 时，通过面积缩减使压差阻力减少约18%。
横向褶皱：表面形成微尺度沟槽或褶皱，增加湿表面积 S，但通过优化沟槽高宽比（如 h/w>1.2）可抵消摩擦阻力增量，实现净减阻。数值模拟显示，5微米尺度沟槽的减阻率可达15%。

1.2 简化模型验证

建立二维柔性板简化模型，假设：

板长 L=0.1m，初始面积 A0=L×W（W 为板宽）；
重构后面积 A=αA0（α 为收缩系数，0<α<1）。
通过浸入边界法模拟发现，当 α=0.7（面积缩减30%）时，阻力系数 CD 降低22%，与理论预测高度一致。

二、流线化机制的减阻原理

2.1 边界层控制与流动分离抑制

柔性板通过流线化重构可优化边界层结构：

表面顺应性：柔性材料在流体压力下发生弹性形变，形成与来流匹配的流线型轮廓，延缓流动分离。例如，鲨鱼皮仿生表面通过脊状结构使层流边界层厚度增加40%，分离点后移30%。
振动调制：柔性板在流体脉动压力下产生被动振动，抑制湍流生成。数值模拟表明，振动频率 f=10Hz、振幅 A=0.01m 时，湍流强度降低15%，阻力减少12%。

2.2 简化模型分析

采用势流理论构建流线化模型，假设柔性板重构后表面曲率 κ 满足：

三、面积缩减与流线化的协同效应

3.1 多物理场耦合模型

结合流固耦合（FSI）与动网格技术，建立柔性板重构的协同作用模型：

阶段一（低速）：以面积缩减为主，柔性板收缩减少投影面积，减阻率达14%（u=5m/s）；
阶段二（中速）：流线化效应增强，表面曲率优化使边界层稳定，减阻率维持6%（u=10m/s）；
阶段三（高速）：弹性形变过度导致增阻，需通过主动控制调整重构策略。

3.2 实验验证

风洞实验显示，仿生柔性蒙皮在 u=8m/s 时：

单独面积缩减（收缩系数 α=0.8）使阻力减少10%；
单独流线化（曲率半径 R=0.6m）使阻力减少8%；
协同作用（α=0.8, R=0.6m）使阻力减少18%，验证了模型的有效性。

四、应用前景与挑战

4.1 工程应用

船舶减阻：柔性蒙皮可降低船体摩擦阻力12%-15%，节能效果显著；
航空领域：机翼柔性表面通过重构适应不同飞行阶段，提升气动效率；
生物医学：微型柔性机器人通过表面重构实现低阻力穿梭。

4.2 技术挑战

材料耐久性：柔性材料需兼顾弹性与抗疲劳性能；
动态控制：高速流场下需实时调整重构参数；
多尺度优化：需协同微结构（如沟槽）与宏观形变的设计。

结论

柔性板通过面积缩减与流线化重构可实现高效减阻，其机制可通过经验公式与简化模型定量解析。未来研究需聚焦多物理场耦合优化、智能材料开发及跨学科应用拓展，为绿色交通与能源节约提供技术支撑。

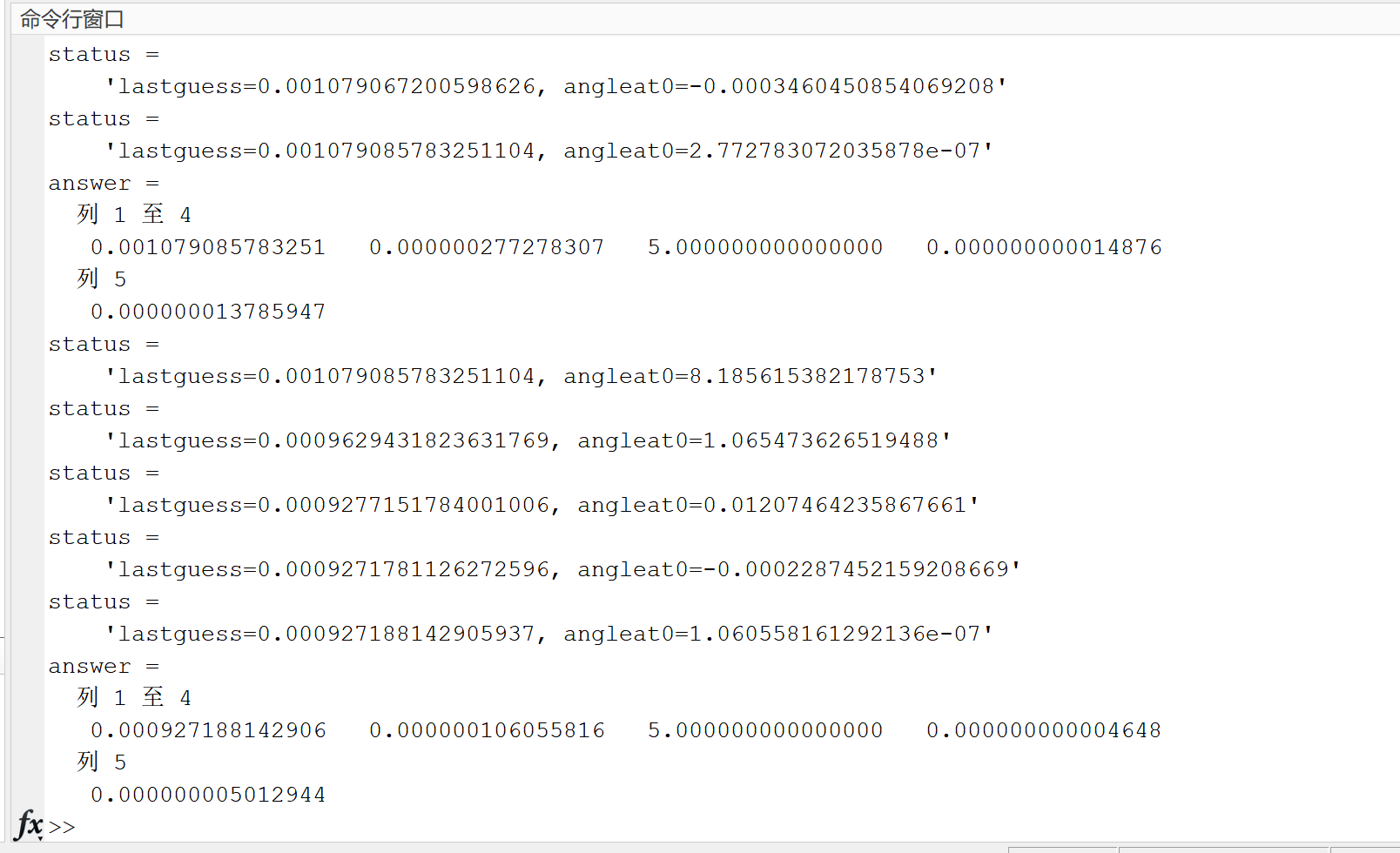

📚2 运行结果

部分代码：

 %SAVING THE RESULTS IN AN ARRAY
    resudrag(nres,1)=CYCD;
    resudrag(nres,2)=drag;

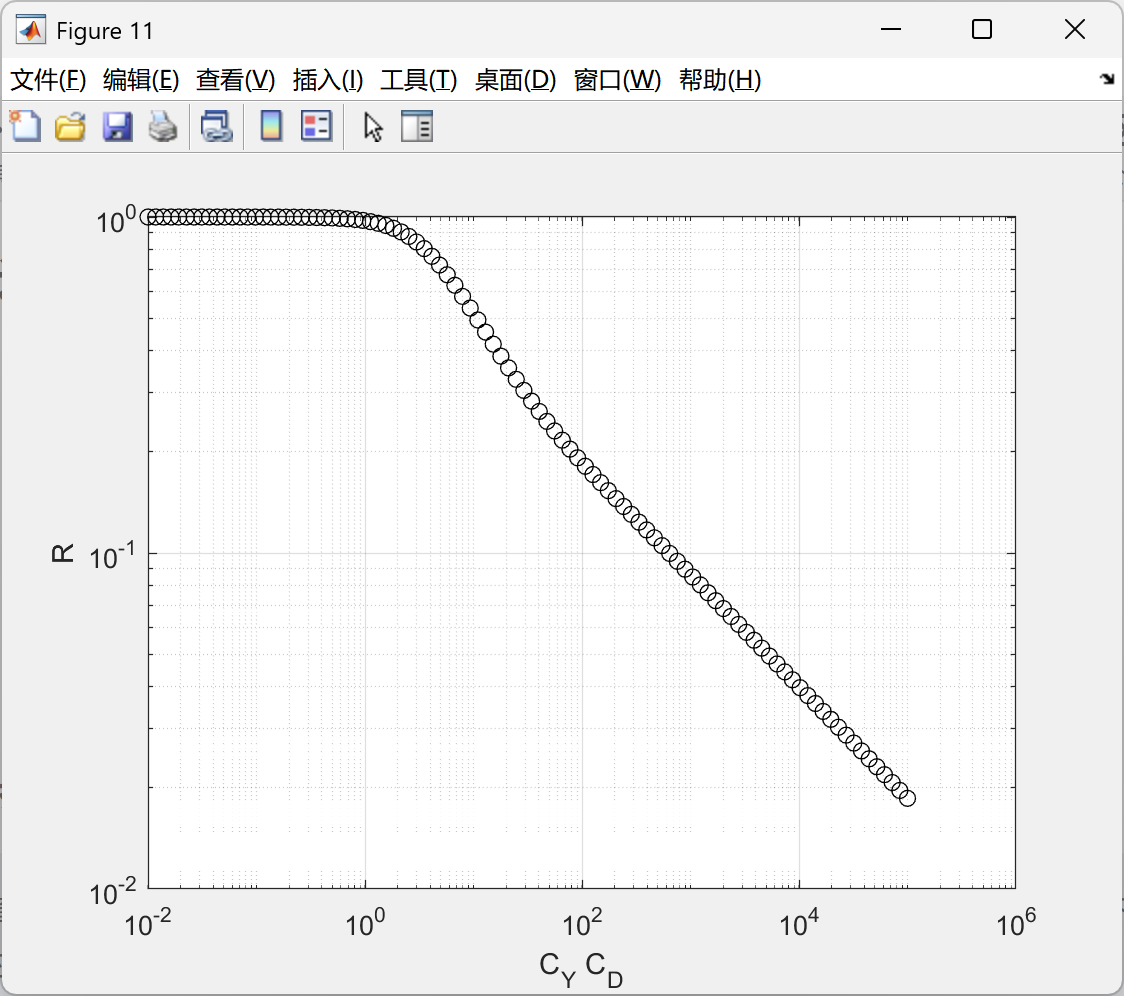

    %PLOTTING THE LAST FOUND POINT ON THE RECONFIGURATION CURVE
    figure(11)
    loglog(CYCD,drag,'ok')
    hold on
    grid on
    xlabel('C_Y C_D')
    ylabel('R')

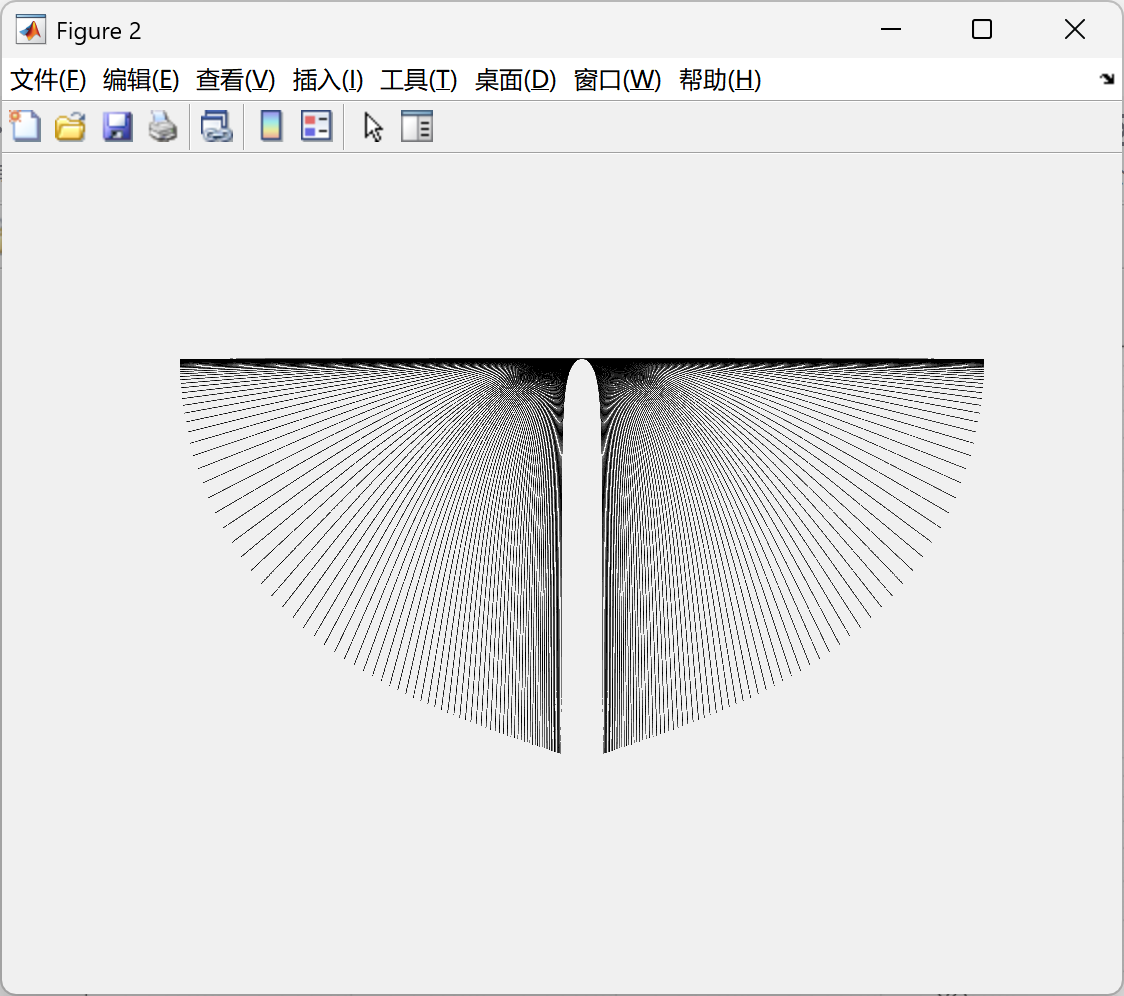

    %PLOTTING THE SHAPE OF THE DEFORMED BEAM
    figure(2)
    hold on
    plot(-pos(:,2),pos(:,3),'-k')
    plot(pos(:,2),pos(:,3),'-k')
    %axis equal
    set(gca,'DataAspectRatio',[1 1 1], 'PlotBoxAspectRatio',[13,6,13])
    set(gca,'XTickLabel',{})
    set(gca,'YTickLabel',{})
    box off
    ylim([-1 0])
    xlim([-1.08 1.08])
    axis off

end
