💥1 概述

1. 聚焦舵机电动负载模拟器，深入开展建模与控制研究

在自动化控制与机电系统研究领域，精准的模型构建与高效的控制策略设计是实现系统稳定、可靠运行的关键。本研究将目光聚焦于舵机电动负载模拟器，将其选定为核心控制对象，并围绕其展开了全面且深入的建模与控制研究工作。

舵机电动负载模拟器作为一种重要的测试设备，在航空航天、船舶推进等众多领域有着广泛的应用，其性能的优劣直接影响到相关系统的测试精度与可靠性。此前，已有不少学者在相关文献中对舵机电动负载模拟器进行了建模分析，为后续的研究奠定了坚实的基础。本研究在充分借鉴前人研究成果的基础上，进一步探索创新。值得一提的是，我们所采用的建模与控制方法具有较高的通用性和可移植性，经过适当的调整和改进后，能够应用于其他类似的控制对象，为相关领域的研究提供了有益的参考和借鉴。

2. 剖析二阶自抗扰控制器，借助粒子群算法优化参数

二阶自抗扰控制器作为一种先进的控制策略，凭借其强大的抗干扰能力和良好的动态性能，在工业控制领域受到了广泛关注。该控制器主要由三个关键部分构成，分别是线性跟踪微分器（LTD）、线性扩张状态观测器（LESO）和线性状态误差反馈控制律（LSEF）。

线性跟踪微分器（LTD）的主要作用是对输入信号进行快速、准确地跟踪和微分，为控制系统提供平稳的过渡过程和精确的微分信号；线性扩张状态观测器（LESO）则负责对系统的状态和总扰动进行实时估计，将系统内部的不确定性和外部干扰视为一个总扰动，并通过观测器进行补偿，从而提高系统的鲁棒性；线性状态误差反馈控制律（LSEF）根据系统的状态误差生成控制量，实现对系统的精确控制。

为了进一步提升二阶自抗扰控制器的性能，本研究引入了粒子群优化（PSO）算法对其控制参数进行优化。粒子群优化算法是一种基于群体智能的优化算法，具有简单易实现、收敛速度快等优点。通过模拟鸟群或鱼群的群体行为，粒子群算法能够在解空间中快速搜索到最优解。在优化过程中，我们将二阶自抗扰控制器的关键参数作为优化变量，以系统的性能指标作为优化目标，运用粒子群算法进行迭代搜索。优化完成后，我们对优化前后的控制效果进行了详细对比。结果表明，经过粒子群算法优化后的二阶自抗扰控制器，在响应速度、稳态精度和抗干扰能力等方面均有了显著提升。

3. 开展多算法仿真对比，凸显粒子群优化自抗扰算法优势

为了全面、客观地评估不同控制算法的性能，本研究通过仿真实验对三种常见的控制算法进行了对比分析，分别是传统的PID算法、自抗扰算法以及经过粒子群优化的自抗扰算法。

PID算法作为一种经典的控制算法，具有结构简单、易于实现等优点，在工业控制领域得到了广泛应用。然而，PID算法的性能很大程度上依赖于参数的整定，且对于非线性、时变系统，其控制效果往往不尽如人意。自抗扰算法则在一定程度上克服了PID算法的局限性，通过扩张状态观测器对系统的扰动进行实时估计和补偿，提高了系统的鲁棒性和适应性。而粒子群优化自抗扰算法则是在自抗扰算法的基础上，进一步利用粒子群优化算法对其参数进行优化，从而充分发挥自抗扰算法的优势。

在仿真实验中，我们构建了与实际系统相近的仿真模型，并设置了相同的输入信号和干扰条件。通过对三种算法的仿真结果进行详细分析，我们发现粒子群优化自抗扰算法在多个方面表现出色。在响应速度方面，粒子群优化自抗扰算法能够更快地跟踪输入信号，达到稳态的时间明显短于PID算法和自抗扰算法；在稳态精度方面，该算法的稳态误差更小，能够更精确地控制输出量；在抗干扰能力方面，当系统受到外部干扰时，粒子群优化自抗扰算法能够迅速调整控制量，使系统快速恢复到稳定状态，表现出更强的鲁棒性。综合来看，粒子群优化自抗扰算法的整体性能明显优于PID算法和自抗扰算法。

4. 运用m代码编写优化算法，借助Simulink实现参数动态更新

在实现控制算法优化的过程中，代码的编写和仿真环境的搭建是至关重要的环节。本研究采用m代码编写优化算法，m代码作为MATLAB语言的核心部分，具有强大的数值计算能力和丰富的函数库，能够方便地实现各种复杂的优化算法。

在编写优化算法代码时，我们注重代码的可读性和可维护性，为每一行关键代码都添加了详细的注释。这些注释不仅解释了代码的功能和作用，还说明了算法的实现思路和关键步骤，方便后续的研究人员进行理解和修改。通过详细的注释，即使是没有丰富编程经验的研究人员也能够快速掌握代码的核心内容，为算法的进一步优化和扩展提供了便利。

为了实现控制参数的动态更新和优化，我们借助了Simulink仿真环境。Simulink是MATLAB提供的一种图形化仿真工具，它能够以直观的图形方式构建系统模型，并进行动态仿真和分析。在仿真过程中，我们将编写好的m代码优化算法与Simulink模型进行集成，通过调用Simulink的接口函数，实现优化算法与仿真模型的实时交互。优化算法根据仿真模型的输出结果不断调整控制参数，并将更新后的参数反馈给仿真模型，从而实现控制参数的动态优化。这种结合m代码和Simulink的仿真方式，不仅能够提高仿真的效率和准确性，还能够方便地对不同控制算法进行对比和分析，为控制系统的设计和优化提供了有力的支持。

基于PSO粒子群自适应优化二阶自抗扰LADRC控制器参数研究

1. 引言

自抗扰控制（ADRC）技术由韩京清研究员提出，结合经典PID控制与现代控制理论，通过实时估计和补偿系统扰动实现鲁棒控制。线性自抗扰控制（LADRC）作为ADRC的简化版本，将参数整定问题转化为带宽调节问题，显著减少了待调参数数量，提升了工程实用性。然而，LADRC的控制器带宽（wc）和观测器带宽（w0）等关键参数仍需人工整定，存在效率低、依赖经验等问题。粒子群优化（PSO）算法作为一种群体智能优化方法，具有全局搜索能力强、收敛速度快等优点，适用于复杂非线性系统的参数优化。本研究提出基于PSO算法的自适应优化方法，针对二阶LADRC控制器参数进行优化，以提升系统动态性能和抗扰动能力。

2. 二阶LADRC控制器原理

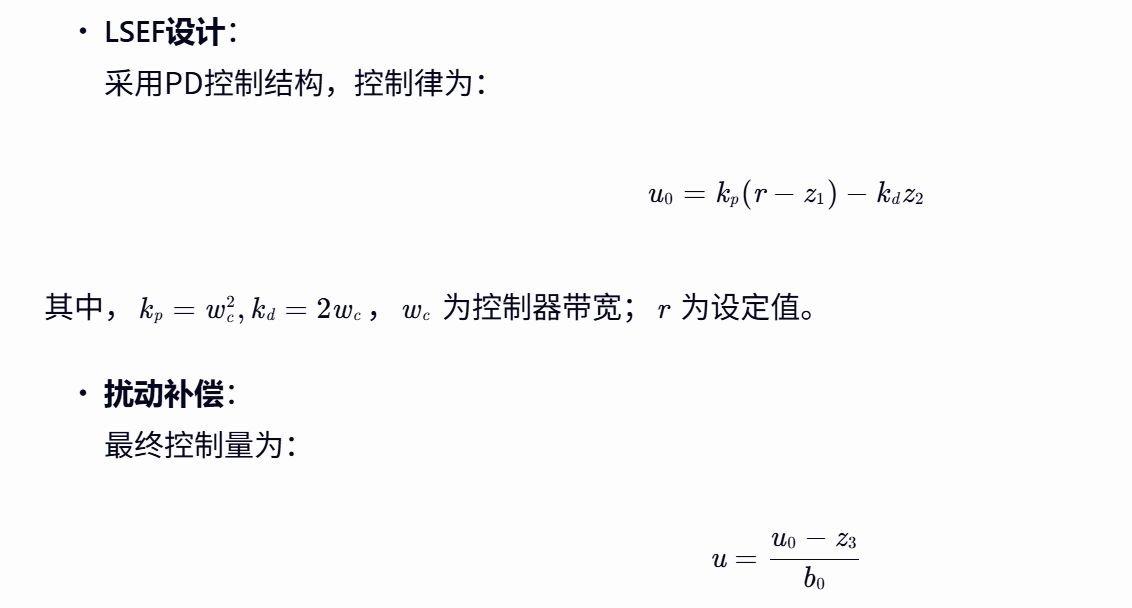

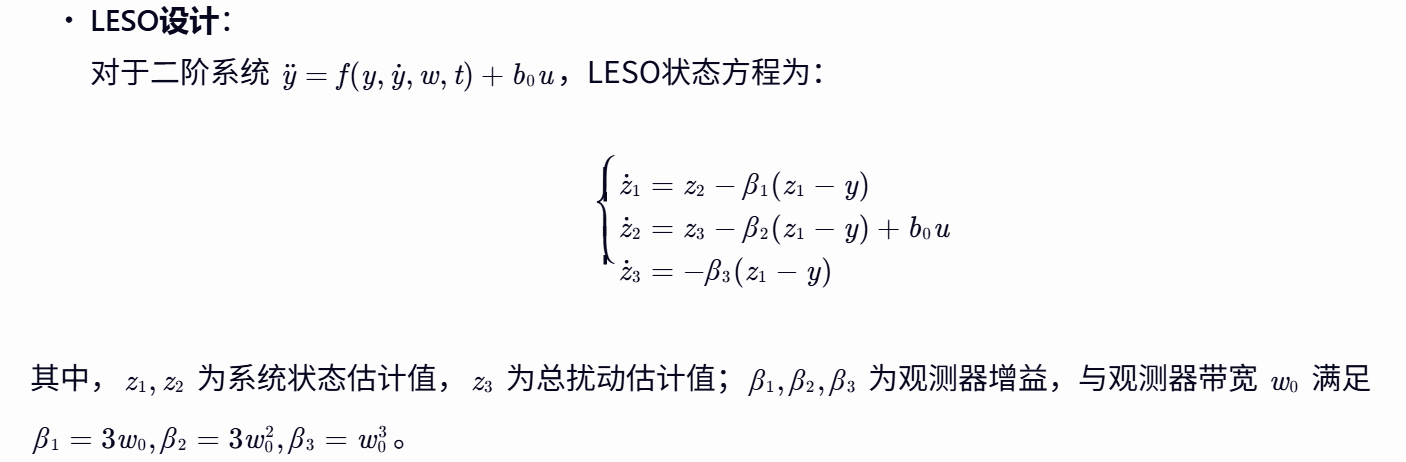

二阶LADRC控制器由线性扩张状态观测器（LESO）、线性误差反馈控制律（LSEF）和扰动补偿环节组成，其核心思想是将系统未建模动态和外部扰动归为“总扰动”，并通过LESO实时估计与补偿。

3. PSO算法原理与改进

PSO算法通过模拟鸟群觅食行为，在解空间中搜索最优解。每个粒子代表一个候选解，其位置和速度通过个体最优解（pbest）和群体最优解（gbest）动态调整。

标准PSO算法：

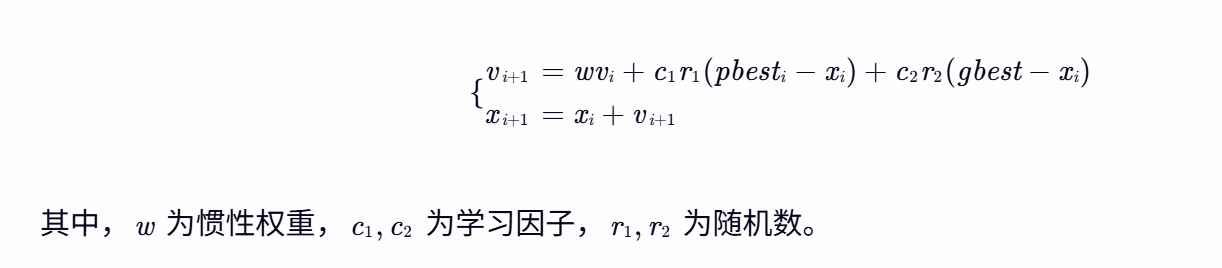

粒子速度和位置更新公式为：

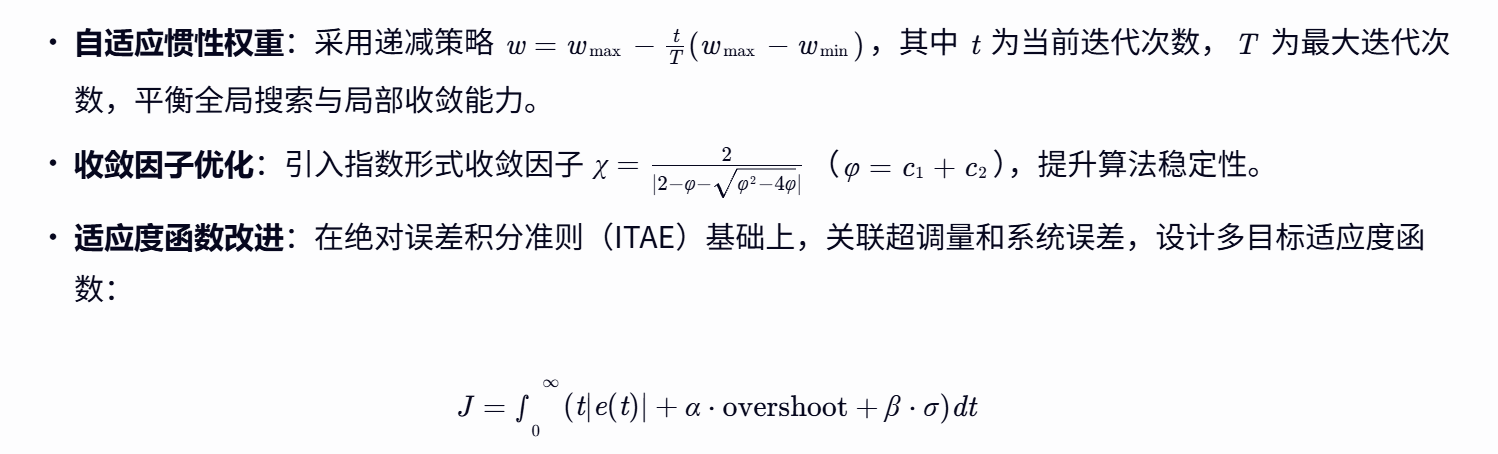

改进策略：

其中，为误差，, 为权重系数，为调节时间。

4. 基于PSO的LADRC参数优化方法

将PSO算法应用于二阶LADRC参数优化，主要步骤如下：

参数编码：
将待优化参数 w0,wc,b0 编码为粒子位置向量 x=[w0,wc,b0]，设置参数边界 [w0,min,w0,max],[wc,min,wc,max],[b0,min,b0,max]。
初始化种群：
随机生成粒子群，每个粒子初始位置和速度在边界内均匀分布。
适应度评价：
基于改进适应度函数计算每个粒子的性能指标，评估参数组合优劣。
更新最优解：
比较个体适应度与pbest，更新pbest；比较群体适应度与gbest，更新gbest。
迭代优化：
根据速度和位置更新公式调整粒子状态，重复步骤3-4直至满足终止条件（如最大迭代次数或适应度阈值）。
输出最优参数：
将gbest对应的参数组合 [w0∗,wc∗,b0∗] 作为LADRC最优参数。
