研究锂离子电池模型中的最佳性能和效率：对电池组配置、负载选择、放电倍率(C-rate)、容量和电量状态(SOC)的全面研究附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、研究背景与核心价值

锂离子电池凭借能量密度高（150-350 Wh/kg）、循环寿命长（>1000 次）、无记忆效应等优势，已成为电动汽车、储能系统及便携式电子设备的核心能源载体。其性能与效率直接决定终端产品的续航能力、运行稳定性与全生命周期成本。然而，实际应用中电池性能受电池组配置、负载特性、放电倍率（C-rate）、容量衰减及电量状态（SOC） 等多因素耦合影响，存在诸如高倍率放电续航骤降、电池组一致性差导致效率损失、极端 SOC 区域能量浪费等瓶颈问题。

因此，开展多维度系统研究具有重要理论与工程价值：在实验室层面可揭示参数交互机制，在应用层面能指导电池设计与 BMS（电池管理系统）优化，使充放电效率从 85% 提升至 90% 即可带来年收益增加约 15 万元的经济效益。

二、电池组配置：拓扑结构与一致性控制的双重优化

电池组通过单体串并联实现电压与容量扩展，其配置方案直接影响输出特性、效率与安全性，核心优化路径集中于拓扑设计、一致性控制与散热匹配三大方向。

（一）串并联拓扑的场景适配

1. 串联配置：总电压等于单体电压之和，适用于电动汽车驱动电机（需 300-800V 高压）、高压储能系统等场景。例如特斯拉 Model 3 电池组采用 4416 节 18650 单体串联，总电压达 350V。但串联时单体电压一致性至关重要，若某一单体因老化电压过低，将成为 "性能短板"，限制整组充放电能力甚至引发过充过放。

1. 并联配置：总容量等于单体容量之和，可增强大电流输出能力，典型应用于充电宝（2 节 2000mAh 单体并联实现 4000mAh 容量）、低压储能系统等。并联系统中，单体容量与内阻一致性是关键 —— 内阻差异会导致电流分配不均，内阻大的单体放电不完全，造成容量浪费。

1. 混合配置：实际工程中多采用 "先并后串" 或 "先串后并" 拓扑，平衡电压与容量需求。如储能系统常用 "3 并 100 串" 方案：3 节 50Ah 单体先并联（总容量 150Ah），再 100 组串联（总电压 370V），既满足高压输出又具备大容量存储能力。混合配置的核心是 "分组均衡"，通过单独监控每组并联单元，避免局部一致性差影响整体性能。

（二）一致性控制的效率提升机制

电池组一致性（电压、容量、内阻、温度）是效率核心影响因素，不一致会导致双重损失：串联时总容量由最低容量单体决定（如 10 节串联中 1 节 80Ah 单体使总容量仅 80Ah）；并联时内阻差异引发电流分配失衡，造成能量浪费。

优化策略分为两类：

• 被动均衡：通过并联电阻对高电压单体放电，适用于小容量场景，均衡效率约 30%；

• 主动均衡：采用电感、电容实现能量跨单体转移，适用于大容量系统，均衡效率超 80%，可显著提升容量利用率。

（三）散热设计与温度效率关联

充放电过程中产生的焦耳热（Q=I²Rt）会随串并联数量增加而累积，温度升高将降低电解液离子电导率，使效率下降（温度每升高 10℃，锂离子迁移速率下降 5%-10%），严重时引发热失控。

针对性设计方案：

• 串联系统：热量分布较均匀，采用蛇形水冷管或片状散热器贴附单体侧面，通过强制对流散热；

• 并联系统：电流集中导致局部高温（如中心单体），需分布式散热（每个并联单元配独立风扇）。

合理散热可将工作温度控制在 25-35℃最佳区间，使充放电效率提升 5%-8%，循环寿命延长 30% 以上。

三、负载选择：功率特性与电池特性的匹配原则

负载功率需求与电池输出特性的匹配度，直接影响能量利用效率与寿命。不同负载类型对电池的要求差异显著，核心匹配逻辑基于内阻特性与功率需求的适配性。

（一）负载类型的影响差异

锂离子电池与碱性电池的负载适配性形成鲜明对比：碱性电池因内阻高，仅适用于遥控器、挂钟等低耗电应用（可续航数月至数年），在数码相机等高耗电设备中 40 分钟即电压骤降；而锂离子电池内阻低，能在高耗电场景中稳定输出 —— 其在高功率负载下的电压保持能力是碱性电池的 3 倍以上。

（二）负载匹配的优化策略

1. 功率匹配：高耗电设备（如电动汽车加速、储能峰值放电）需电池具备大电流输出能力，应选择高倍率型电芯（如 20C 放电的磷酸铁锂电池），并搭配主动均衡系统；低耗电设备（如智能传感器）可采用普通倍率电芯，通过降低待机电流延长寿命。

1. 动态适配：BMS 需实时监测负载功率变化，调整输出策略。例如储能系统在峰值负荷时切换至 2C 放电，低谷期转为 0.2C 涓流充电，既满足功率需求又降低损耗。

四、放电倍率（C-rate）：阈值效应与热管理平衡

放电倍率定义为充放电电流与额定容量的比值，其对性能的影响呈现显著的非线性阈值特征，核心矛盾集中于功率需求与寿命损耗的平衡。

（一）C-rate 对性能的多维度影响

1. 容量衰减规律：实验数据显示，1C 放电时容量保持率 95%，3C 骤降至 82%，5C 放电容量损失超 30%。根本原因是高倍率下锂离子脱嵌速率超过电极反应动力学极限，导致极化内阻增加 30%，同时引发正极材料层状结构破坏、负极石墨层间距收缩等不可逆损伤。

1. 寿命损耗机制：循环寿命随倍率升高呈指数下降 ——1C 循环 1000 次后容量衰减至 80%，3C 仅 500 次即达此阈值，高温（>50℃）环境会使寿命再缩短 40%。

1. 热失控风险：5C 放电时电池表面温度可达 70℃，触发正极材料相变（如 NCM811 从层状转为尖晶石结构），释放氧气引发链式热失控反应。

（二）倍率优化的工程策略

1. 分场景倍率控制：根据应用需求设定阈值 —— 电动汽车日常行驶采用 1-2C 放电，急加速短时允许 3C；储能系统基荷放电用 0.5C，峰值削峰用 2-3C。

1. 热 - 电耦合调控：结合三维电化学热耦合模型（如加入可逆锂重嵌入机制的析锂模型），通过极耳位置优化（轴线对侧设计使析锂程度降低 16.7%）、电极尺寸匹配等结构设计，抑制高倍率下的局部过热与析锂副反应。

1. 状态监测与预警：采用增量容量分析（ICA）技术，通过 dQ/dV 曲线特征峰偏移量（如 LFP 的 3.42V 峰偏移至 3.38V）量化容量衰减，精度达 ±1%，为倍率调整提供依据。

五、容量与 SOC：非线性特性与区间管理

电池容量（额定存储能量）与 SOC（剩余电量占比）的动态关系呈现强非线性，其管理水平直接影响能量利用效率与安全冗余。

（一）容量衰减的核心机制

容量衰减源于多维度退化：

• 电极材料：正极（如 LFP）晶格参数变化使锂离子扩散系数下降 40%，负极石墨层间距收缩导致容量衰减 15%；

• 界面反应：SEI 膜随循环增厚，新增膜阻△Rfilm 导致极化损失增加；

• 副反应：低温大倍率充电时的负极析锂，会消耗可逆锂并增加热失控风险。

（二）SOC 的效率区间特性

锂离子电池充放电效率与 SOC 存在显著非线性关系：

• 高效区间：20%-80% SOC 范围内效率最高（85%-95%），此区间内电极反应动力学稳定，极化损失最小；

• 低效区间：<10% 或> 90% SOC 时效率下降 5-10 个百分点，因极端 SOC 下浓差极化加剧，且易引发析锂（低 SOC）或电解液分解（高 SOC）副反应。

（三）容量与 SOC 的协同管理策略

1. 区间控制：通过 BMS 将 SOC 动态维持在 20%-80% 核心区间，例如电动汽车充电至 80% 即停止，储能系统避免深度放电（SOC>15%）；

1. 动态调整：根据 SOC 状态匹配充放电速率 —— 高 SOC 区域采用低倍率充电（C），中 SOC 区域可提升至 1-2C，减少极化损失；

1. 衰减补偿：基于 ICA 等检测技术量化容量衰减，定期更新 SOC 估算模型，避免因容量衰减导致的 SOC 误判（如将 80% 衰减容量修正为新额定容量的基准）。

六、多参数耦合优化与系统实现

锂离子电池性能优化需突破单一参数调整局限，建立多维度耦合调控体系，核心是 BMS 与电池设计的协同创新。

（一）耦合影响机制

实验验证显示：高 C-rate（3C）与极端 SOC（>90%）叠加时，充放电效率较最优状态下降 15%-20%，容量衰减速率提升 2 倍；而电池组一致性差（电压差异 > 50mV）会使高倍率放电时的热失控风险增加 3 倍。这表明参数间存在 "劣化放大效应"，需系统性调控。

（二）工程实现路径

1. 模型驱动设计：采用三维电化学热耦合析锂模型（加入可逆锂重嵌入机制），优化电极尺寸、极耳位置等结构参数，使析锂程度降低 16.7% 以上；

1. 智能 BMS 调控：集成多传感器数据（电压、电流、温度、SOC），实现动态策略：

• 负载突变时，优先调整 C-rate 而非 SOC 区间；

• 一致性偏差增大时，自动启动主动均衡并降低放电倍率；

1. 全生命周期管理：结合循环次数、容量衰减率动态更新参数阈值，例如新电池允许 3C 放电，衰减至 80% 额定容量后限制为 1.5C。

七、结论与展望

锂离子电池性能与效率优化的核心在于参数匹配与区间控制：电池组需通过串并联拓扑适配场景需求，结合主动均衡与精准散热提升一致性；负载选择应基于功率特性匹配电芯倍率能力；C-rate 控制需设定场景化阈值并强化热管理；SOC 需维持在 20%-80% 高效区间，同时协同容量衰减补偿。

未来研究方向包括：开发基于 AI 的多参数预测模型，实现效率与寿命的动态平衡；探索新型电极材料（如硅基负极）与结构设计（多极耳），突破高倍率下的性能瓶颈；构建全生命周期数字孪生系统，实现从设计到退役的闭环优化。

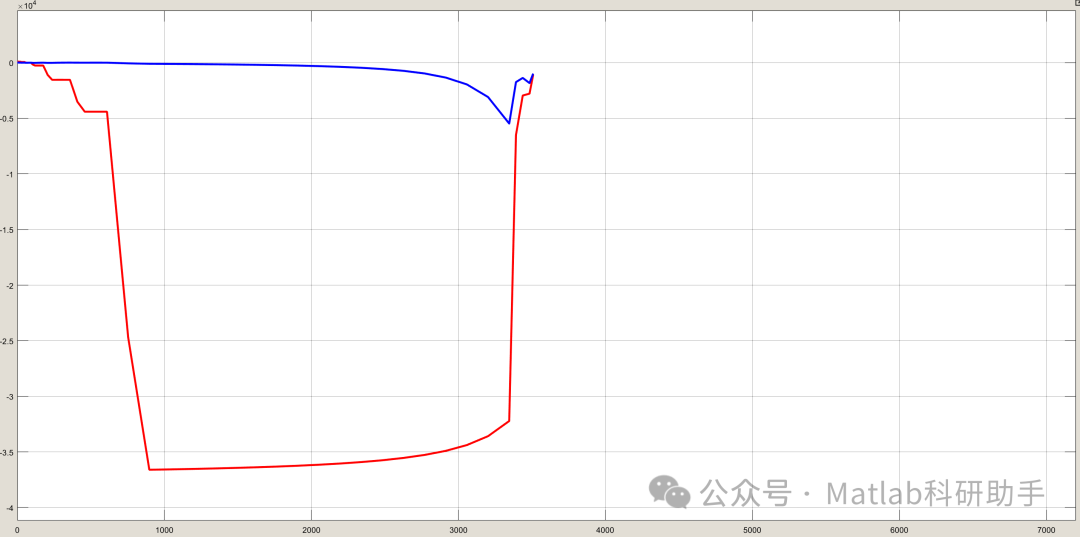

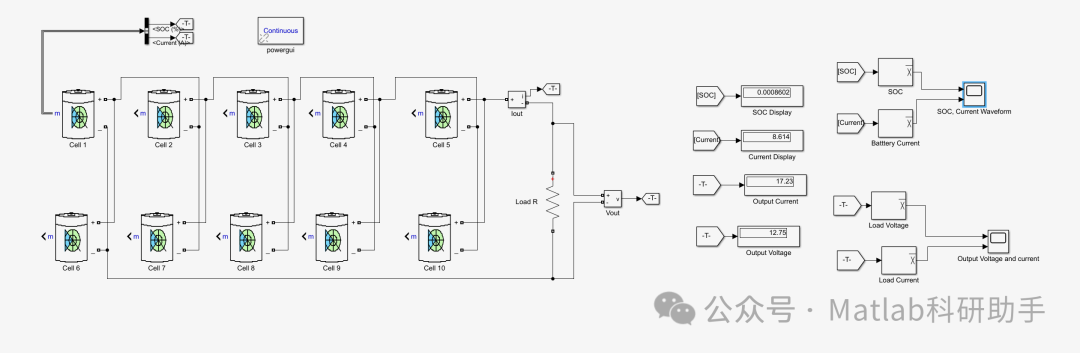

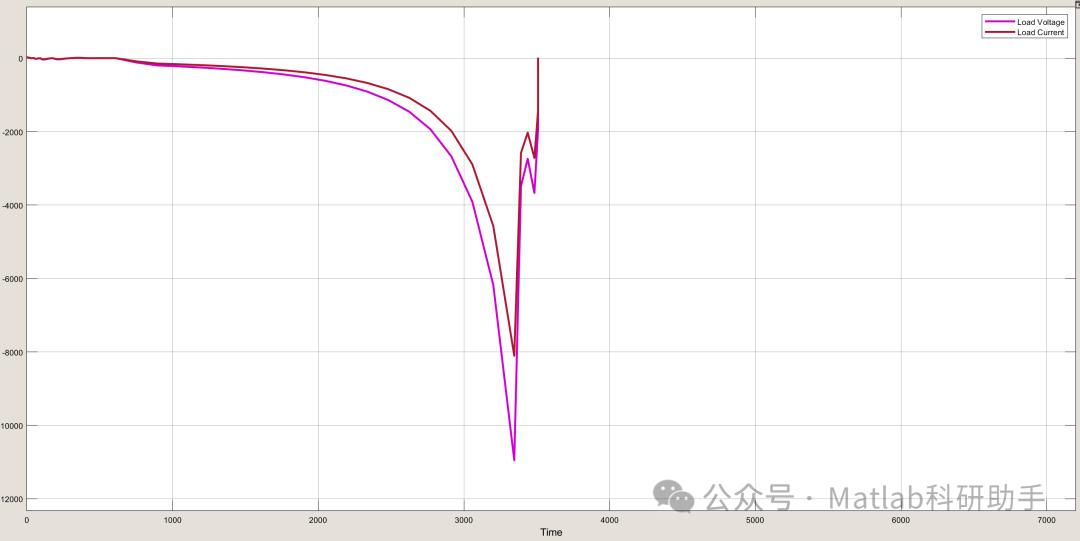

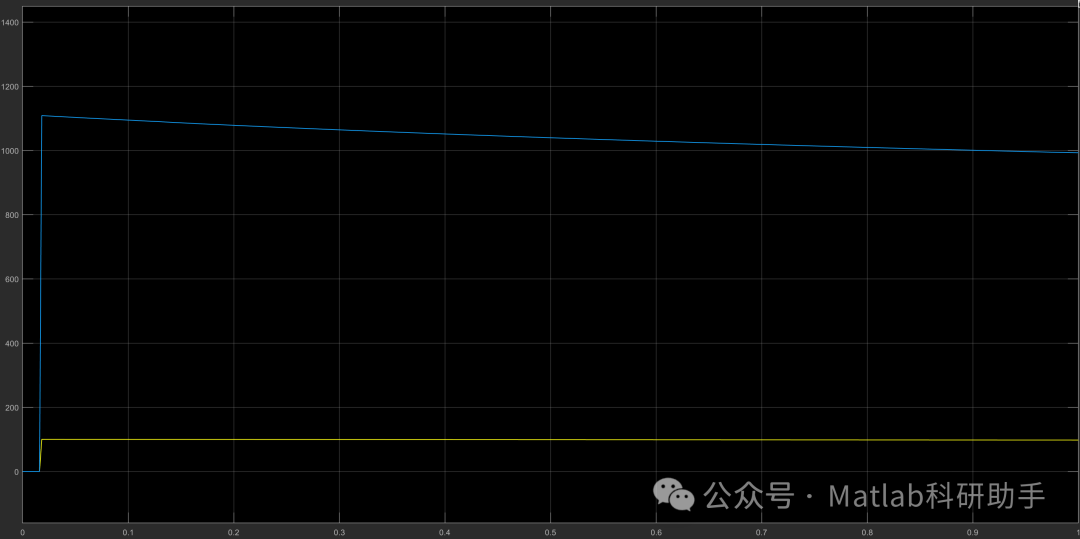

⛳️ 运行结果

🔗 参考文献

[1] 高远.锂离子电池模组液冷散热系统及结构研究[D].杭州电子科技大学,2024.

[2] 张沫.车用锂离子电池动态充放电过程的产热模型与估算研究[D].广西大学,2020.

[3] 郭继鹏.储能锂离子电池恒流与恒功率充放电特性研究[D].合肥工业大学,2020.

📣 部分代码
