基于不变扩展卡尔曼滤波器RI-EKF的同时定位与地图构建SLAM算法的收敛性和一致性特性研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、研究背景与意义

在机器人导航、自动驾驶、无人机勘探等领域，机器人需要在未知环境中实现自主定位与环境地图构建，同时定位与地图构建（Simultaneous Localization and Mapping，SLAM）技术应运而生。SLAM 技术的核心在于让机器人在没有先验环境信息的情况下，通过自身传感器获取的环境数据，实时推算自身位置，并构建出环境的地图。

传统的扩展卡尔曼滤波器（Extended Kalman Filter，EKF）在 SLAM 中得到了广泛应用，但它存在一些局限性。由于 EKF 对非线性系统进行一阶泰勒展开近似，当系统非线性程度较高时，近似误差会不断累积，导致算法的收敛性和一致性难以保证。而不变扩展卡尔曼滤波器（Invariant Extended Kalman Filter，RI-EKF）基于李群和李代数理论，能够充分利用系统的几何不变性，有效降低非线性近似误差，为提升 SLAM 算法的性能提供了新的思路。

深入研究基于 RI-EKF 的 SLAM 算法的收敛性和一致性特性，具有重要的理论意义和实际应用价值。从理论层面来看，能够完善 RI-EKF 在 SLAM 领域的理论体系，为后续相关算法的研究提供理论支撑；从实际应用层面来看，有助于提高机器人在复杂未知环境中导航和地图构建的精度与可靠性，推动机器人技术在更多领域的应用。

二、相关基础理论

（一）SLAM 问题描述

SLAM 问题可描述为：机器人在未知环境中运动，其运动状态（位置、姿态等）和环境特征（如路标位置）均未知。机器人通过运动传感器（如里程计、IMU）获取自身运动信息，通过环境感知传感器（如激光雷达、相机）获取环境特征信息。SLAM 的目标就是利用这些传感器数据，实时估计机器人的运动状态和环境特征，构建出准确的环境地图。

在数学模型上，SLAM 通常可分为运动模型和观测模型。运动模型描述机器人运动状态随时间的变化规律，观测模型描述机器人传感器测量值与机器人运动状态和环境特征之间的关系。

（二）卡尔曼滤波器家族

1. 标准卡尔曼滤波器（KF）：适用于线性系统，假设系统状态服从高斯分布，通过预测和更新两个步骤递推估计系统状态。但在 SLAM 中，机器人的运动和传感器观测通常具有较强的非线性，KF 无法直接应用。

1. 扩展卡尔曼滤波器（EKF）：通过对非线性系统的状态方程和观测方程进行一阶泰勒展开，将非线性系统近似为线性系统，然后利用 KF 的方法进行状态估计。EKF 在 SLAM 中得到了早期应用，但由于一阶近似带来的误差，在长期运行过程中容易出现滤波发散的问题，影响算法的收敛性和一致性。

1. 不变扩展卡尔曼滤波器（RI-EKF）：基于李群和李代数的几何结构，考虑系统的不变性。它将系统状态定义在李群上，通过李代数的运算来处理系统的非线性，避免了传统 EKF 中对非线性函数的泰勒展开近似，能够更好地保持系统的几何特性，从而减少非线性误差，提高滤波的精度和稳定性。

（三）李群与李代数基础

李群是具有连续群结构和光滑流形结构的集合，在 SLAM 中常用于描述机器人的姿态和运动变换。例如，机器人在二维平面中的姿态可以用特殊正交群 SO (2) 表示，在三维空间中的姿态可以用特殊正交群 SO (3) 表示，而机器人的位姿（位置和姿态）则可以用特殊欧氏群 SE (2)（二维）或 SE (3)（三维）表示。

李代数是李群的局部线性化表示，它与李群之间存在指数映射和对数映射的关系。通过李代数，能够将李群上的非线性运算转化为李代数上的线性运算，为 RI-EKF 处理系统的非线性问题提供了数学工具。例如，在 RI-EKF 中，对机器人状态的更新可以通过在李代数上进行线性操作来实现，从而有效降低非线性近似误差。

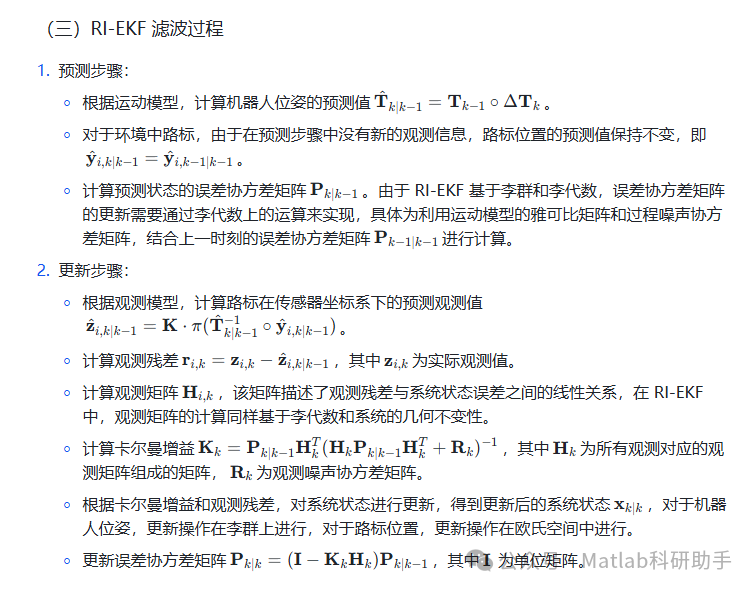

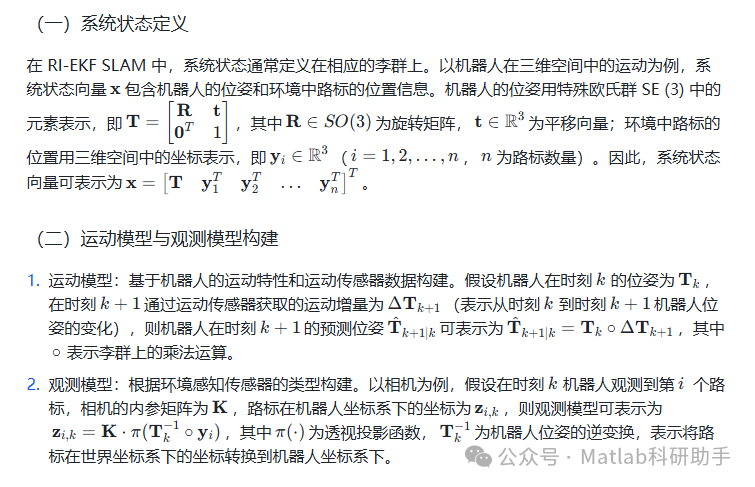

三、RI-EKF SLAM 算法原理

六、研究结论与未来展望

（一）研究结论

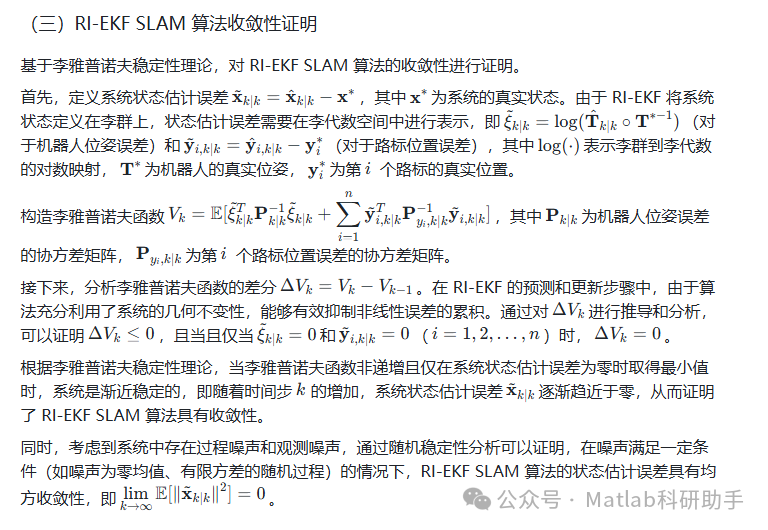

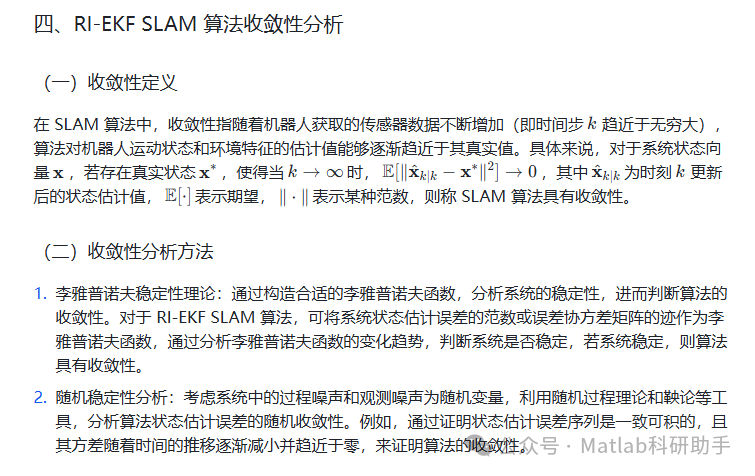

1. 本文深入研究了基于 RI-EKF 的 SLAM 算法的收敛性和一致性特性。通过理论分析和仿真实验表明，与传统的 EKF SLAM 算法相比，RI-EKF SLAM 算法由于基于李群和李代数理论，充分利用了系统的几何不变性，有效降低了非线性近似误差，具有更快的收敛速度和更高的收敛精度。

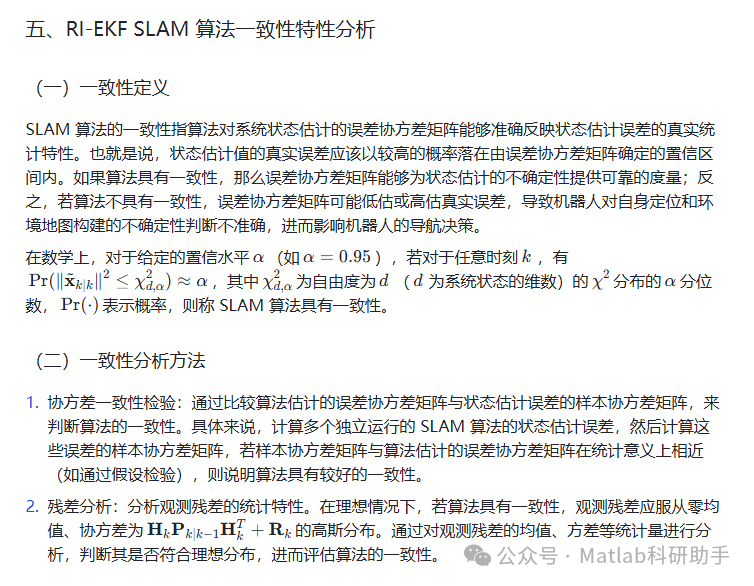

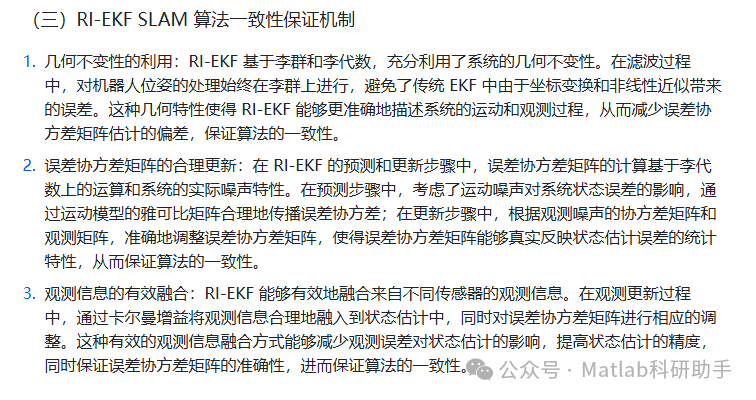

1. 在一致性方面，RI-EKF SLAM 算法通过合理的误差协方差矩阵更新和有效的观测信息融合，能够保证误差协方差矩阵准确反映状态估计误差的真实统计特性，观测残差更符合理想分布，具有更好的一致性。

1. 仿真实验结果验证了 RI-EKF SLAM 算法在收敛性和一致性方面的优越性，为该算法在实际机器人导航和地图构建中的应用提供了有力的支撑。

（二）未来展望

1. 多传感器融合优化：目前的研究主要基于单一类型的运动传感器和环境感知传感器，未来可以考虑融合多种不同类型的传感器（如激光雷达、毫米波雷达、GPS 等），利用各传感器的优势，进一步提高 RI-EKF SLAM 算法的性能，增强算法在复杂环境（如弱光照、遮挡严重等）中的鲁棒性。

1. 动态环境下的 RI-EKF SLAM 算法研究：当前的 SLAM 算法大多假设环境中的路标是静态的，但在实际环境中，存在大量的动态障碍物（如行人、车辆等）。未来可以研究动态环境下的 RI-EKF SLAM 算法，通过检测和跟踪动态障碍物，剔除动态障碍物对地图构建的影响，提高算法在动态环境中的适应性。

1. 计算效率优化：RI-EKF SLAM 算法由于涉及李群和李代数的运算，计算复杂度相对较高，尤其是在环境中路标数量较多时，实时性难以保证。未来可以研究 RI-EKF SLAM 算法的计算效率优化方法，如采用稀疏矩阵技术、分块滤波技术等，降低算法的计算复杂度，提高算法的实时性，使其能够更好地应用于资源受限的机器人平台（如小型无人机、微型机器人等）。

1. 理论分析的进一步完善：虽然本文对 RI-EKF SLAM 算法的收敛性和一致性进行了初步的理论分析，但在一些方面还需要进一步完善。例如，对于非高斯噪声环境下 RI-EKF SLAM 算法的收敛性和一致性分析，以及在大规模环境中路标数量不断增加时算法的收敛性和一致性变化规律等，都需要进行更深入的研究。

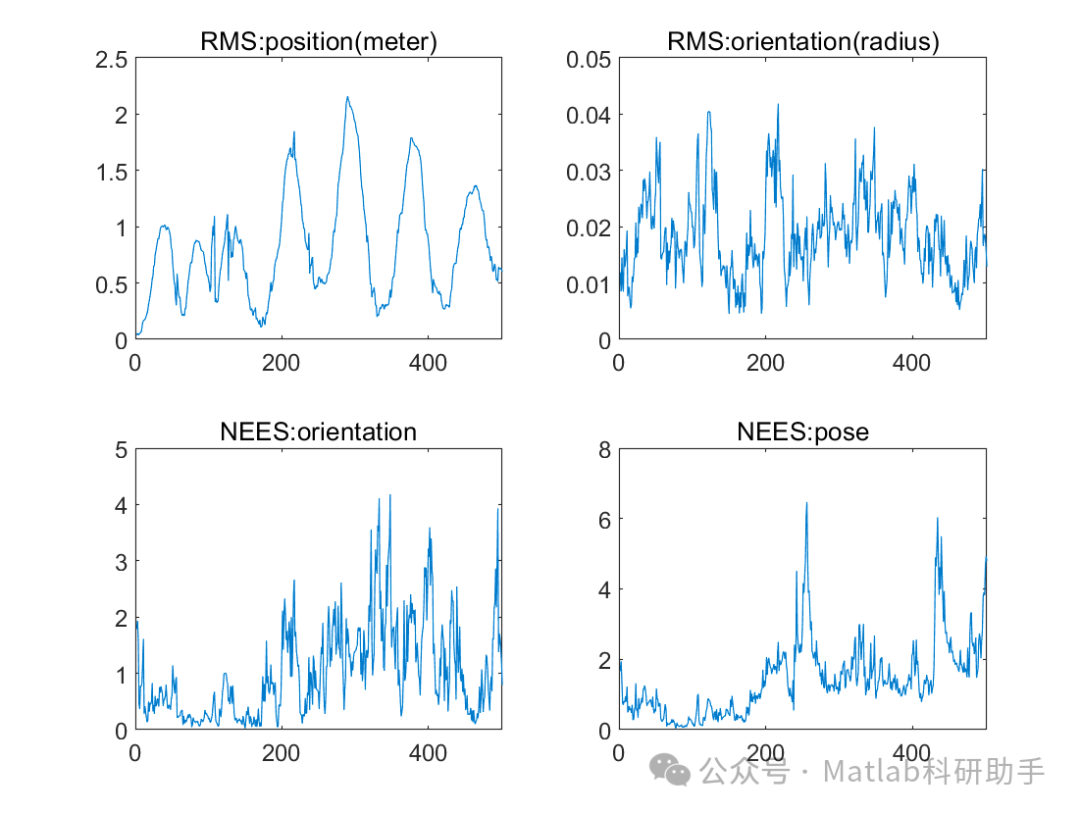

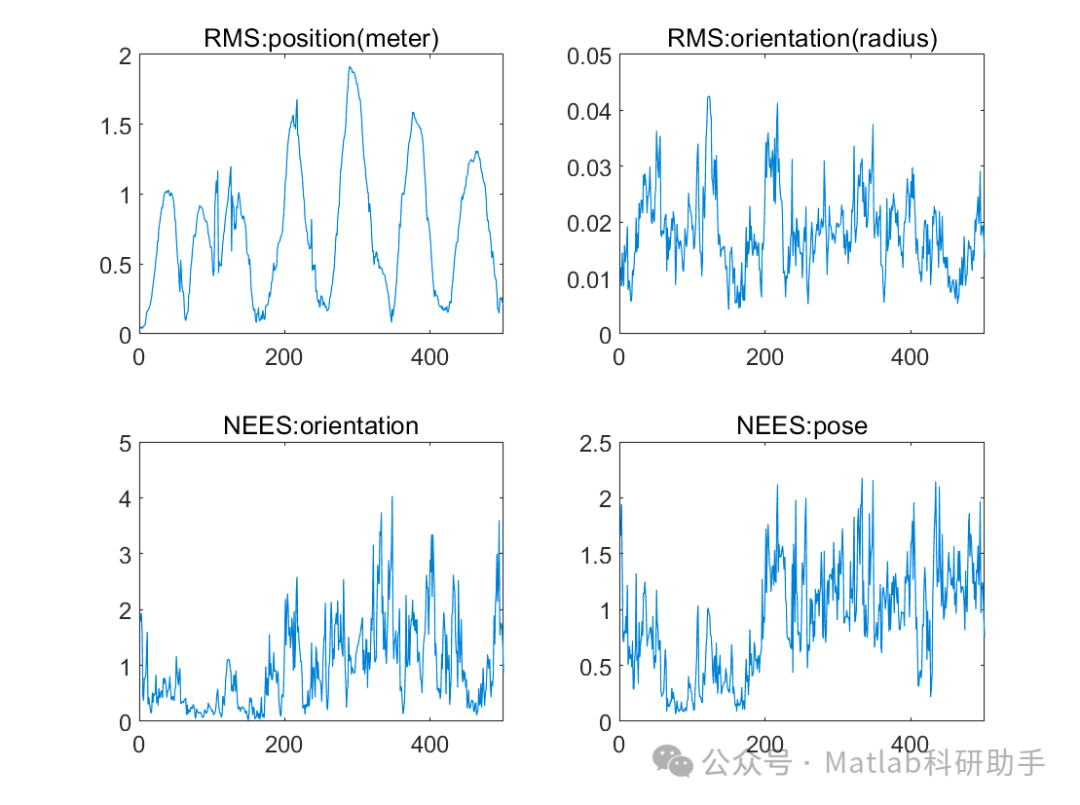

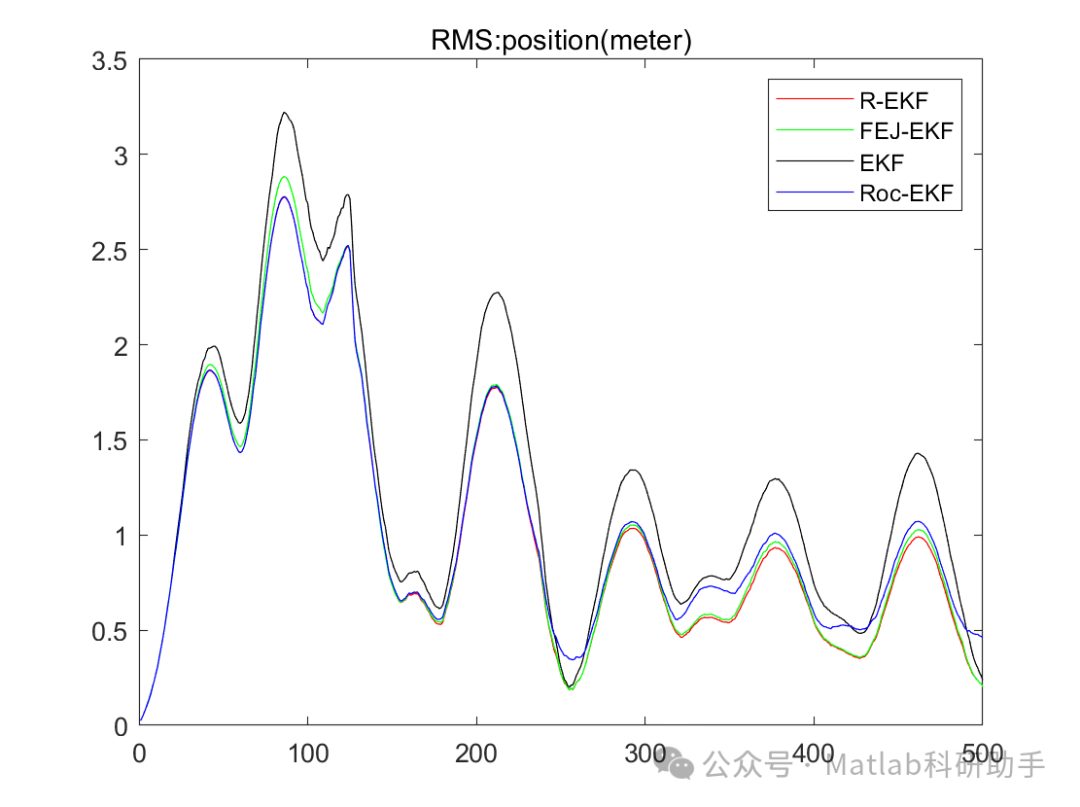

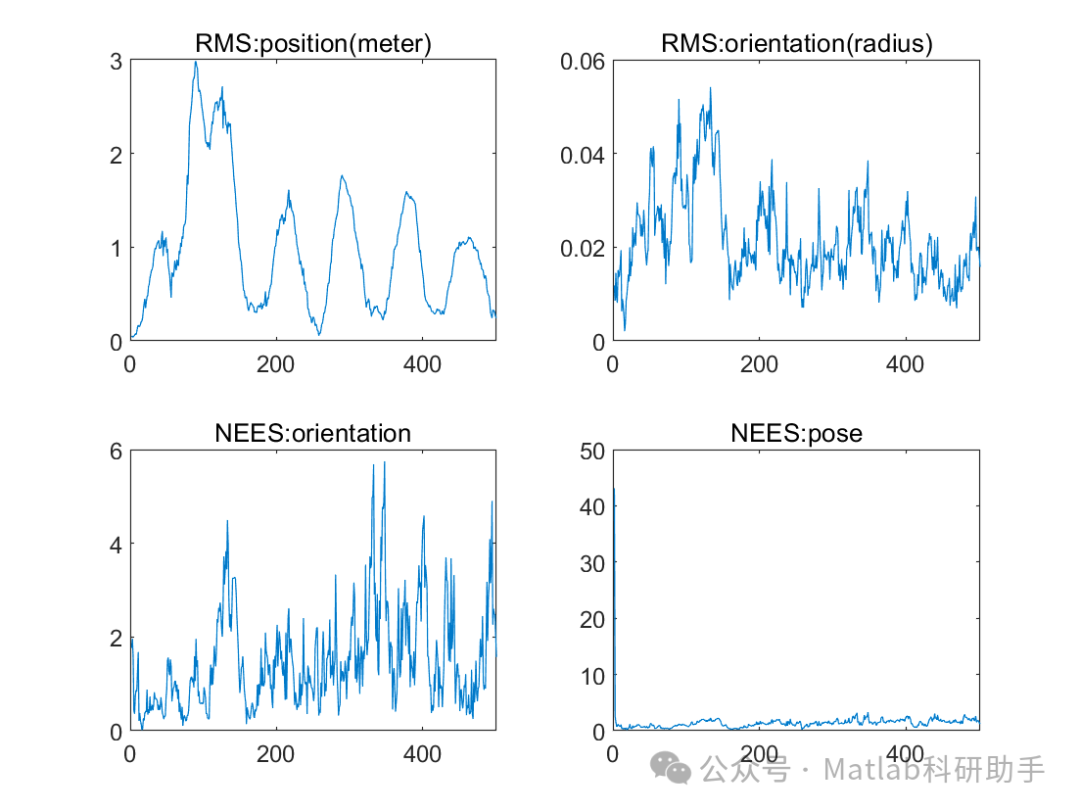

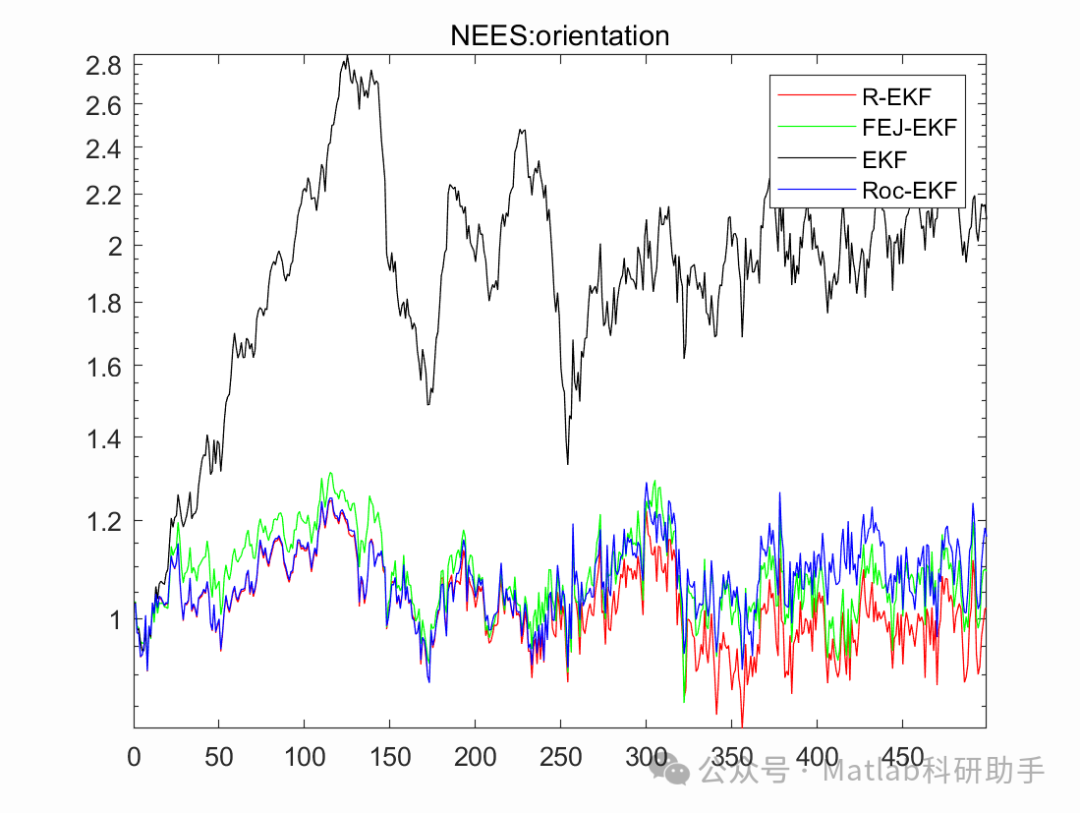

⛳️ 运行结果

🔗 参考文献

[1] 杨丽丽.基于粒子滤波器的大尺度环境下水下机器人的自主导航定位[D].中国海洋大学[2025-12-06].DOI:10.7666/d.y1503377.

[2] 张浩.基于信息滤波和一致性分析的同时定位与地图构建算法研究[D].中国海洋大学[2025-12-06].DOI:CNKI:CDMD:2.1014.329012.

[3] 何凯文.基于综合特征SLAM的无人机多传感器融合导航算法研究[D].上海交通大学,2018.
