【配电网重构】高比例清洁能源接入下计及需求响应的配电网重构【IEEE33节点】附Matlab代码

最新推荐文章于 2025-11-24 16:48:21 发布

原创最新推荐文章于 2025-11-24 16:48:21 发布 · 723 阅读

26 ·

CC 4.0 BY-SA版权

文章标签：

#重构 #能源 #matlab

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、技术背景：高比例清洁能源接入引发的配电网重构需求

随着 “双碳” 目标推进，光伏、风电等清洁能源在配电网中的渗透率持续提升（部分区域已超 50%），但随之带来三大核心矛盾，倒逼配电网重构技术升级：

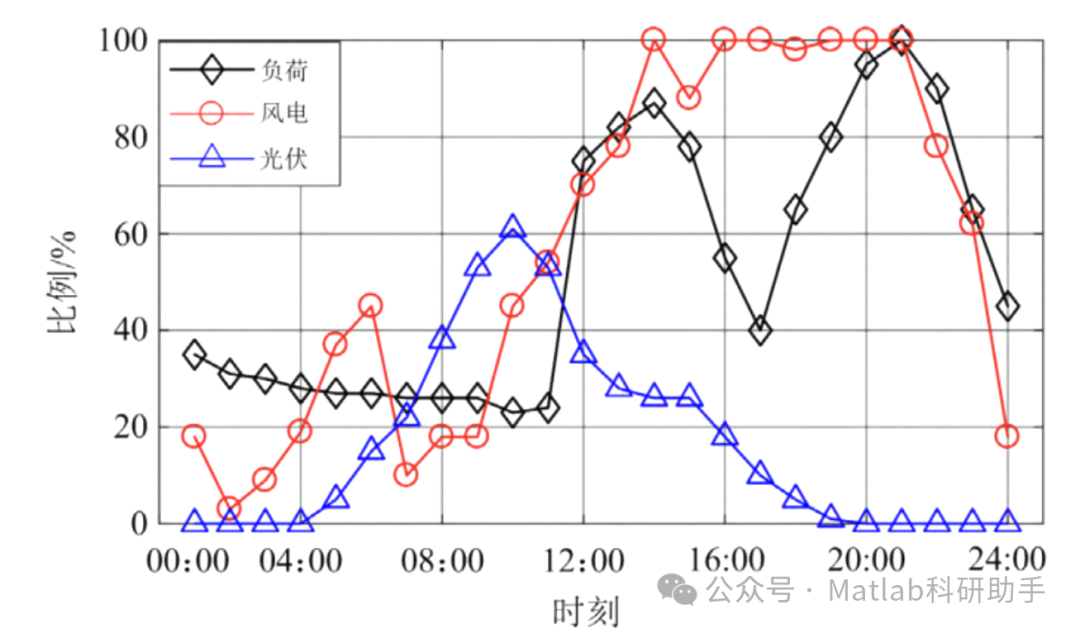

功率平衡失衡：清洁能源出力的间歇性（如光伏昼夜波动、风电随机启停）导致配电网峰谷差扩大，传统 “源随荷动” 模式难以维持功率平衡，极端情况下可能引发电压崩溃或支路过载。

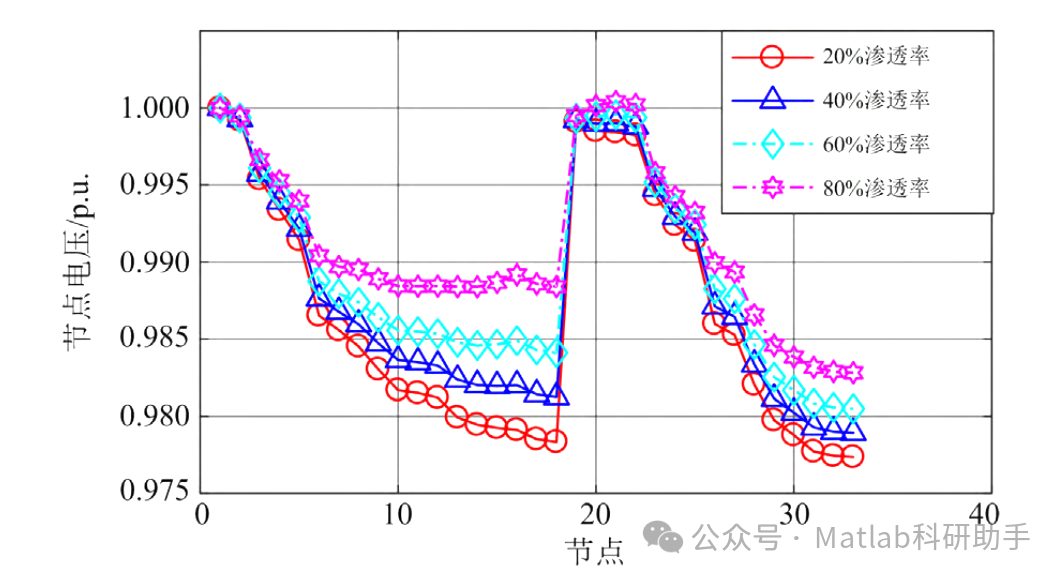

运行约束突破：IEEE33 节点标准系统（额定电压 12.66kV，含 32 条支路、5 个联络开关）的原始拓扑为辐射状，设计负荷下电压偏差控制在 ±5% 以内，但高比例清洁能源接入后，双向潮流导致部分节点电压越限（如末端节点电压低于 0.9p.u.）、支路潮流超额定值（如支路 6-7 潮流达 1.2 倍额定载流量）。

经济性与可靠性冲突：单纯依赖新增线路或储能设备提升消纳能力，会使投资成本增加 30%-40%，而忽视需求侧资源（如可调节负荷、电动汽车）的灵活性，将导致清洁能源弃电率高达 15%-20%。

需求响应（DR）通过价格信号或激励机制引导用户调整用电行为（如商业负荷错峰、居民负荷平移），可成为配电网重构的 “柔性调节工具”，实现 “源 - 网 - 荷” 协同优化。

二、核心技术逻辑：计及需求响应的配电网重构框架

配电网重构的本质是通过切换联络开关、分段开关，改变电网拓扑结构，优化潮流分布。计及需求响应后，重构模型需整合 “负荷调节” 与 “拓扑优化”，形成双维度优化逻辑：

1. 需求响应（DR）的分类与建模

根据响应机制，DR 分为价格型 DR和激励型 DR，在 IEEE33 节点系统中需针对性建模：

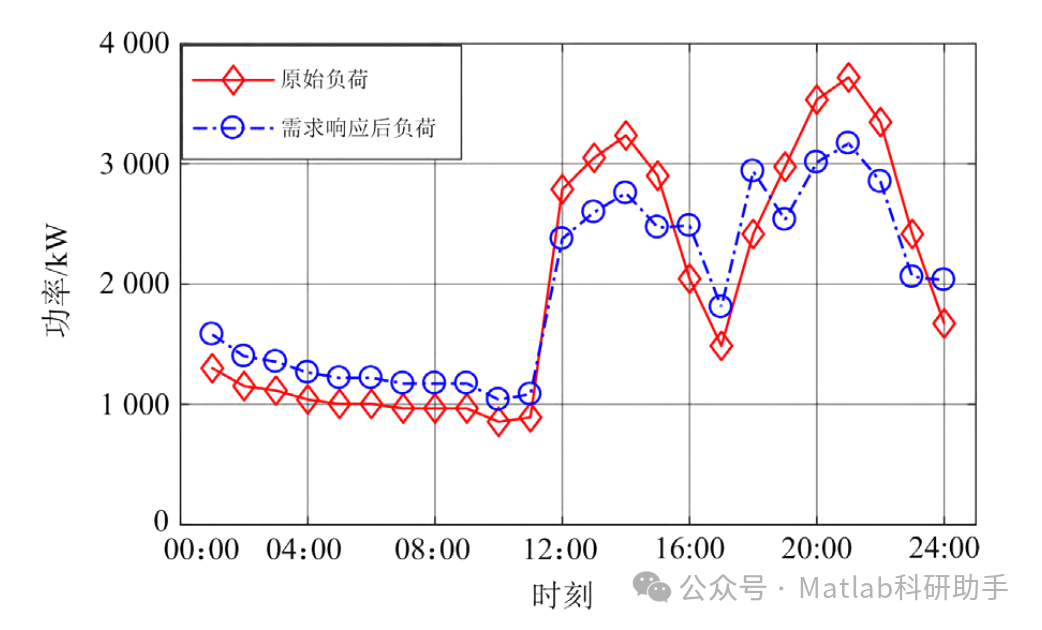

价格型 DR：基于分时电价（峰 / 平 / 谷），假设工业负荷、商业负荷的弹性系数分别为 - 0.3、-0.5（负号表示电价上升时负荷下降），通过负荷转移函数实现负荷曲线平滑化。例如，将高峰时段（10:00-14:00）10% 的工业负荷转移至平段（14:00-18:00），降低高峰潮流压力。

激励型 DR：针对可中断负荷（如居民空调负荷），设定中断补偿标准（0.5 元 /kWh），在清洁能源出力骤降时（如风电出力下降 20%），通过中断 5%-8% 的可中断负荷，维持功率平衡。

数学建模上，将 DR 后的负荷视为 “可控变量”，引入负荷调节系数 α（0≤α≤1.2，α<1 表示负荷削减，α>1 表示负荷转移），则节点 i 的实际负荷 P_Li = α_i × P_Li0（P_Li0 为原始负荷）。

2. 重构优化模型的目标函数与约束条件

以 IEEE33 节点系统为研究对象，重构模型采用多目标优化，兼顾经济性、安全性与清洁能源消纳率：

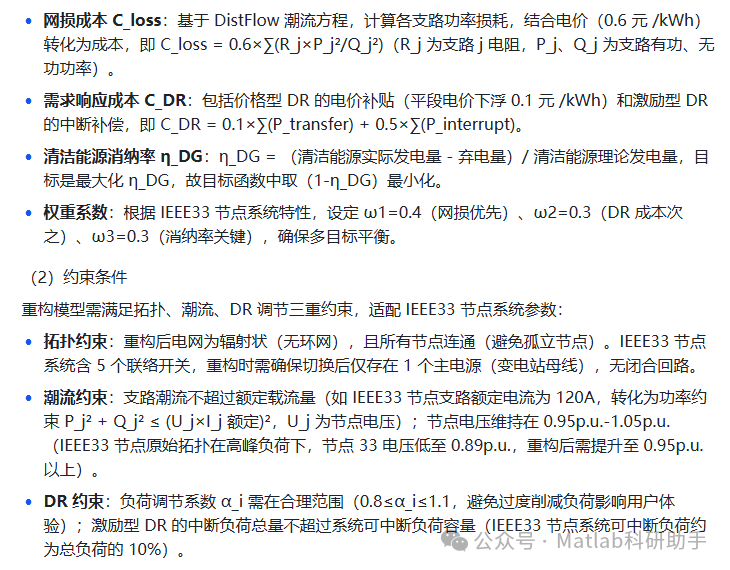

（1）目标函数（加权求和法转化为单目标）

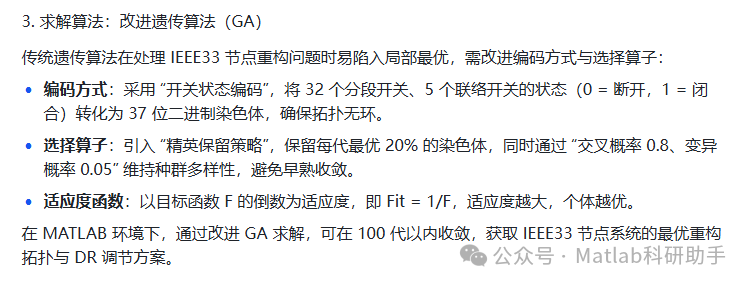

三、关键挑战与工程实现建议

1. 现存挑战

DR 负荷的不确定性：用户响应意愿受天气、节假日等因素影响，可能导致实际负荷与模型预测偏差（偏差率可达 10%-15%），影响重构方案的可靠性。例如，IEEE33 节点系统中，若商业负荷实际响应率仅为预测值的 70%，可能导致高峰时段支路 12-13 再次超流。

多场景适应性不足：当前模型多基于典型场景（如高峰负荷、清洁能源满发），但极端场景（如台风导致风电出力骤降、极端高温导致负荷激增）下，重构方案可能失效。

求解效率瓶颈：当 IEEE33 节点系统扩展至含分布式储能、电动汽车的复杂系统时，变量维度增加（如储能充放电功率、电动汽车充电负荷），改进 GA 的求解时间可能从 10 分钟延长至 30 分钟，难以满足实时重构需求。

2. 工程实现建议

引入不确定性建模：采用区间优化、鲁棒优化方法，将 DR 负荷偏差、清洁能源出力波动视为 “区间变量”，确保重构方案在 ±15% 的偏差范围内仍可行。

场景聚类降维：基于 K-means 聚类算法，将全年 8760 小时的运行数据聚类为 10-15 个典型场景（如高峰 - 高 DG、高峰 - 低 DG、低谷 - 高 DG），减少重构计算量，提升求解效率。

融合实时监测数据：在 IEEE33 节点系统中部署 PMU（同步相量测量单元），实时采集节点电压、支路潮流数据，通过滚动优化（每 15 分钟更新一次重构方案），动态调整拓扑与 DR 策略，应对不确定性。

四、总结与展望

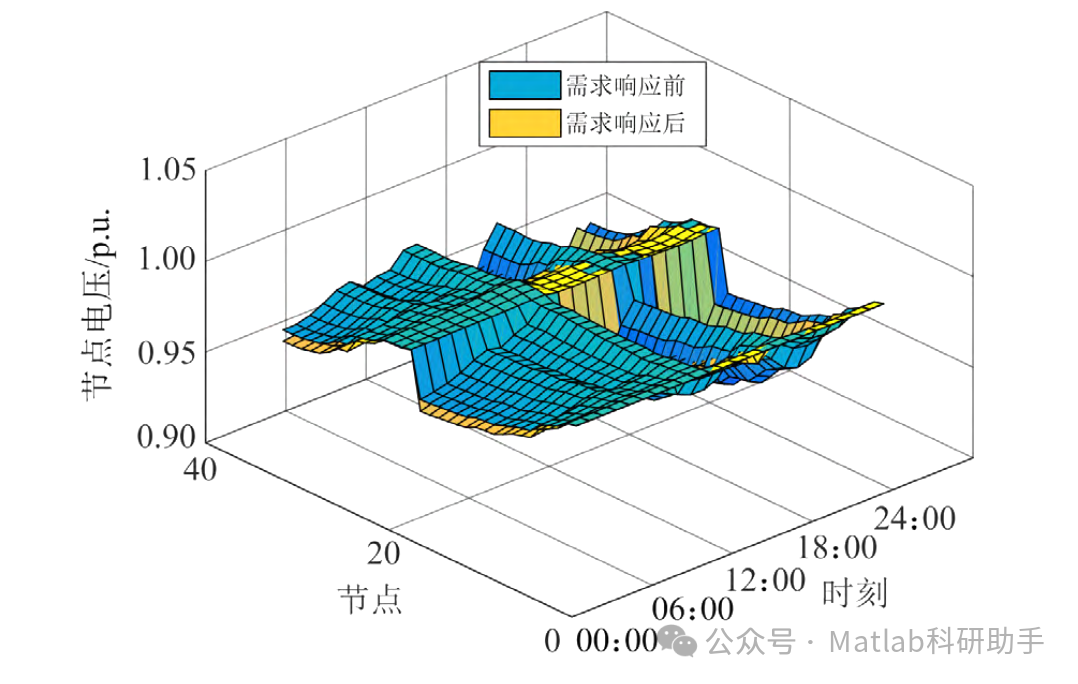

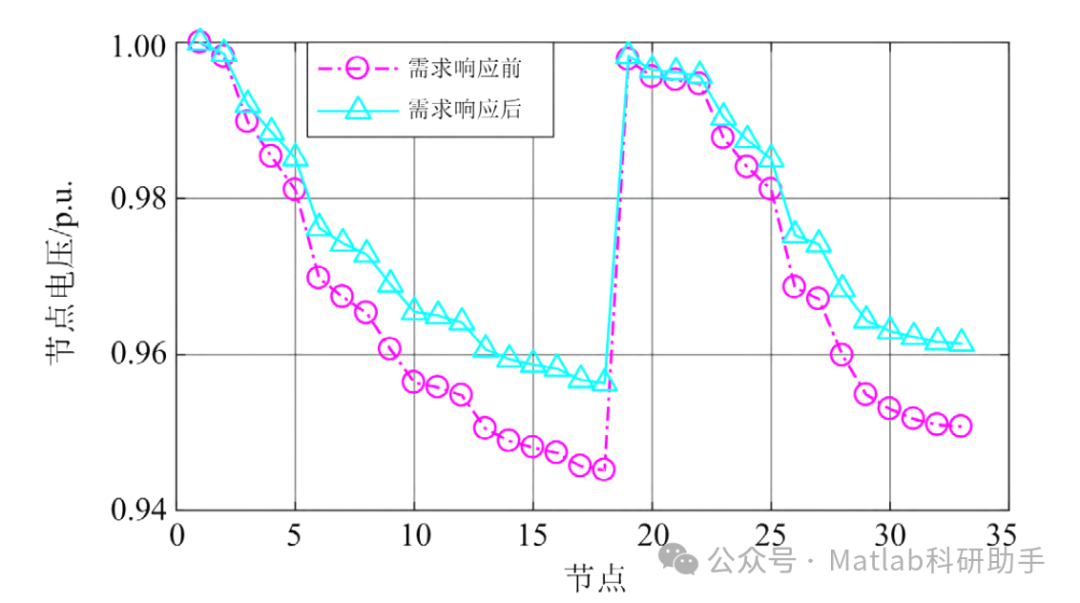

计及需求响应的配电网重构，为高比例清洁能源接入下的 IEEE33 节点系统提供了 “低成本、高柔性” 的优化方案 —— 通过 DR 的负荷调节能力，降低重构对硬件投资的依赖（如无需新增线路即可解决超流问题），同时提升清洁能源消纳率。未来，随着 5G、边缘计算技术的发展，重构模型将向 “实时化、分布式” 方向演进：一方面，通过边缘节点的本地化计算，实现重构方案的秒级响应；另一方面，结合区块链技术，构建 DR 交易平台，激励用户更积极参与负荷调节，推动配电网从 “被动重构” 向 “主动协同” 转型。
