🔥 内容介绍

一、研究背景与感应电机故障诊断的核心价值

感应电机作为工业领域应用最广泛的动力设备（占工业电机总量的 70% 以上），其运行状态直接影响生产线连续性与安全性。据统计，工业场景中感应电机故障导致的停机损失占设备总维护成本的 35%，且故障扩散可能引发火灾、爆炸等安全事故。

感应电机常见故障可分为电气故障与机械故障两大类，不同故障的发生概率与危害程度差异显著：

电气故障（占比约 40%）：定子绕组短路 / 断路、转子断条 / 端环断裂、气隙偏心（静态 / 动态）；

机械故障（占比约 50%）：轴承磨损 / 剥落、转轴弯曲 / 不对中、机座振动异常；

其他故障（占比约 10%）：冷却系统失效、绝缘老化、过载过热。

传统 “定期维护” 模式存在两大局限：一是过度维护导致资源浪费（约 20% 的维护成本无实际价值），二是故障漏判导致突发停机（单次停机损失可达数万元）。因此，构建实时、精准、低成本的故障检测与诊断系统，对工业节能降耗与安全生产具有重要意义。

二、感应电机典型故障机理与特征信号分析

四、结论与工程优化方向

（一）研究结论

感应电机故障诊断需根据故障类型选择信号类型，“电流 + 振动” 双信号融合可实现电气与机械故障的全覆盖，是工程上性价比最高的方案；

稀疏贝叶斯学习（SBL）在小样本、复合故障场景下表现最优（准确率 97.5%，复合故障识别率 93%），同时兼顾实时性（响应时间 70ms），适合工业关键电机的诊断；

诊断系统的决策输出需结合故障严重程度与电机负载，避免 “过度停机” 或 “漏判风险”，平衡生产连续性与设备安全性。

（二）工程优化方向

轻量化部署：将 SBL 模型通过量化压缩（如 INT8 量化）部署至边缘传感器（如 STM32H743 单片机），降低硬件成本（从数千元降至数百元），实现中小型电机的批量应用；

自适应阈值更新：基于电机运行年限与维护记录，通过迁移学习动态更新诊断模型的先验参数（如轴承磨损的特征频率阈值随运行时间线性调整），提升长期诊断精度；

数字孪生融合：构建感应电机的数字孪生模型，将实时诊断结果与孪生模型的仿真数据对比，预测故障发展趋势（如 “轴承磨损将在 72 小时后达到严重程度”），实现预测性维护；

多电机协同诊断：针对生产线的多电机集群，构建联邦学习框架（本地训练 + 云端聚合），在保护数据隐私的同时，提升全局诊断模型的泛化能力（如不同电机的轴承故障特征共享）。

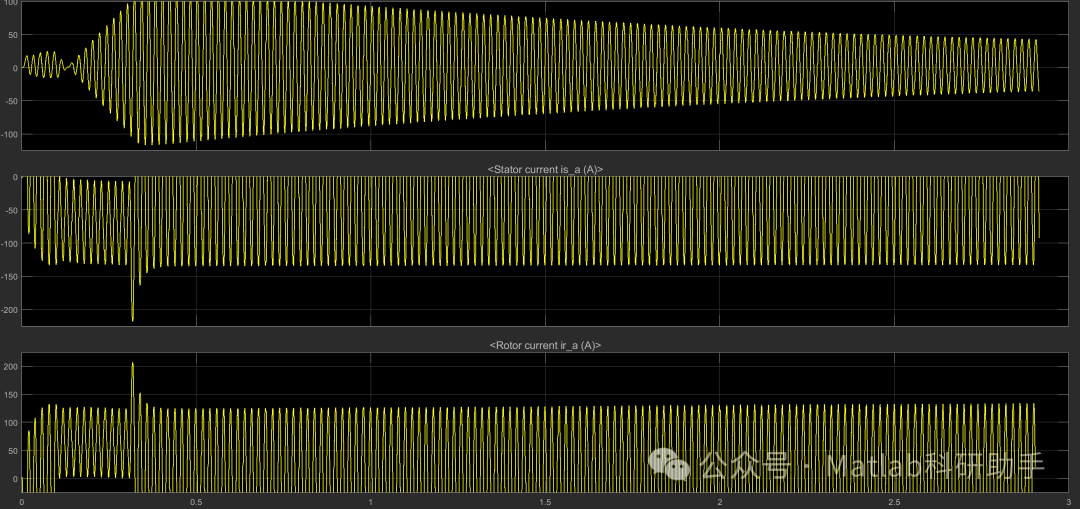

⛳️ 运行结果

🔗 参考文献

[1] 崔博文.逆变器供电的感应电机驱动系统故障仿真研究[J].电机与控制学报, 2007, 11(6):6.DOI:10.3969/j.issn.1007-449X.2007.06.005.

[2] 翟丽,彭连云,孙逢春.基于MATLAB/SIMULINK电动汽车感应电机建模仿真与特性分析[J].车辆与动力技术, 2003(4):5.DOI:10.3969/j.issn.1009-4687.2003.04.010.

[3] 杨志峰,翟超,李小兵.感应电机定子绕组缺相故障诊断的仿真与研究[J].大电机技术, 2007(5):5.DOI:10.3969/j.issn.1000-3983.2007.05.006.
