🔥 内容介绍

永磁同步电机（PMSM）凭借其高效率、高功率密度、小体积和优异的动态性能，在工业生产和先进传动领域中占据着越来越重要的地位。传统的两电平逆变器在驱动PMSM时，往往面临谐波含量高、开关损耗大、共模电压高等问题，尤其是在高压大功率应用场合，这些问题尤为突出。为了解决这些挑战，本文深入研究了基于空间矢量脉宽调制（SVPWM）的三电平逆变器在PMSM V/F控制系统中的应用。三电平逆变器通过增加输出电压等级，有效降低了输出电压和电流的谐波畸变率，减小了 dv/dt 应力，并降低了开关损耗。结合V/F控制策略的简单性和实用性，本文旨在探讨SVPWM三电平逆变器在PMSM V/F控制系统中的优势及其实现方法，并通过理论分析，阐明其在提高系统性能方面的潜在效益。

引言

永磁同步电机（PMSM）是现代工业传动系统中的核心组成部分，广泛应用于电动汽车、风力发电、机器人、数控机床等领域。随着技术的发展，对PMSM驱动系统的性能要求也日益提高，包括更高的效率、更小的谐波污染、更低的噪声以及更长的运行寿命。

传统的PMSM驱动系统多采用两电平逆变器，其结构简单，易于实现。然而，两电平逆变器在输出波形方面存在固有的局限性。其输出电压为两电平，导致谐波含量较高，从而引起电机损耗增加、效率降低、发热严重等问题。此外，高开关频率产生的共模电压会导致轴承电流、电磁干扰（EMI）等不良现象。在高压大功率场合，两电平逆变器还需要串联多个开关器件，这增加了系统的复杂性和成本。

三电平逆变器作为一种多电平逆变器，通过在输出端引入中间电平，能够生成三电平输出电压，显著改善了输出波形。相比于两电平逆变器，三电平逆变器具有以下显著优点：

降低谐波含量：
更多的电压电平使得输出电压波形更接近正弦波，从而有效降低了电压和电流的谐波畸变率。
减小 dv/dt 应力：
相邻电压电平之间的电压差减小，降低了开关器件承受的 dv/dt 应力，有助于延长开关器件的寿命。
降低开关损耗：
在相同的开关频率下，由于电压摆幅减小，开关损耗有所降低。
降低共模电压：
多电平结构有助于降低共模电压，从而减小轴承电流和电磁干扰。

在PMSM控制策略方面，V/F控制（电压/频率控制）是一种简单而有效的开环控制方法。它通过维持电机定子电压与频率的比值恒定，以保持磁通恒定，从而实现对电机转速的调节。V/F控制策略无需复杂的电流反馈环，易于实现，成本较低，适用于对动态性能要求不高的场合，例如风机、水泵等。

本文将探讨如何将SVPWM三电平逆变器应用于PMSM的V/F控制系统。SVPWM作为一种先进的PWM调制技术，能够最大限度地利用直流母线电压，并有效降低谐波。通过结合SVPWM三电平逆变器的优势和V/F控制策略的简洁性，有望构建出一种性能优越、实现难度适中的PMSM驱动系统。

二、永磁同步电机（PMSM）数学模型

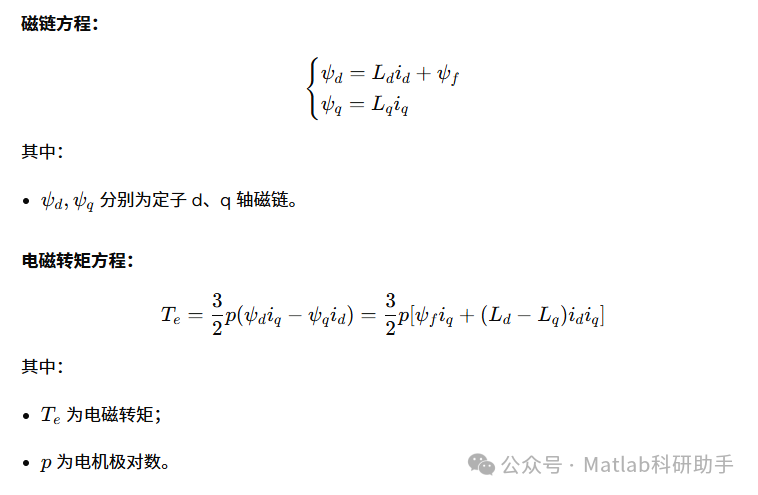

为了更好地理解PMSM的控制原理，首先需要建立其数学模型。PMSM在同步旋转 d-q 坐标系下的电压方程、磁链方程和转矩方程如下：

电压方程：

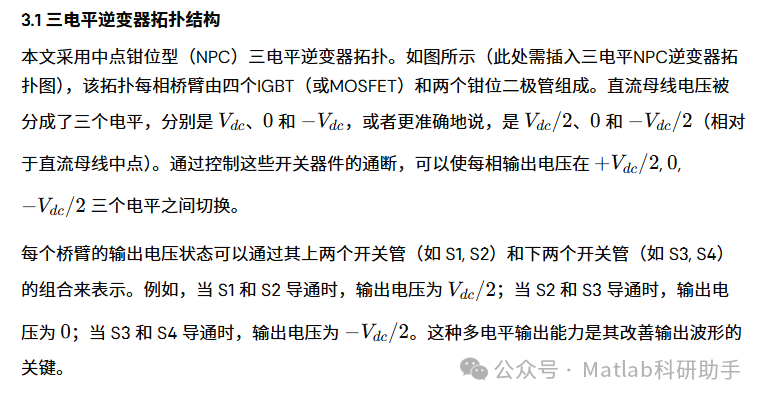

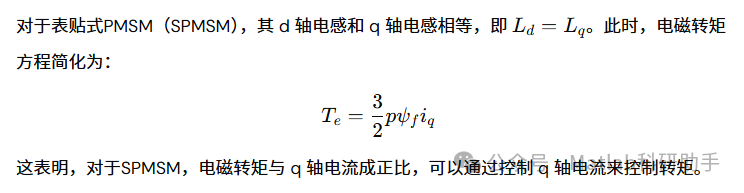

三、三电平逆变器拓扑与SVPWM调制原理

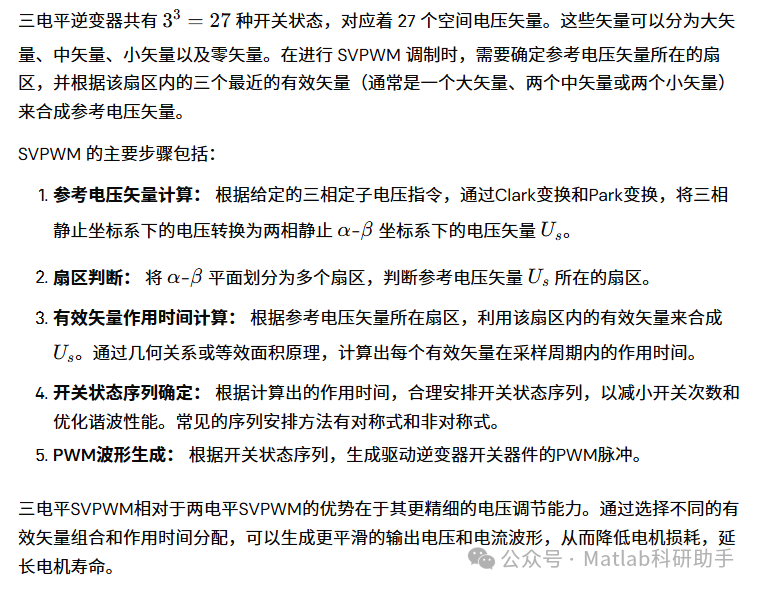

3.2 空间矢量脉宽调制（SVPWM）原理

SVPWM 是一种基于空间矢量理论的 PWM 调制技术。它将三相电压合成一个旋转的电压空间矢量，并通过在每个采样周期内，利用有限的开关状态合成参考电压矢量。对于三电平逆变器，其可生成的空间电压矢量数量远多于两电平逆变器，这使得其对参考电压矢量的逼近能力更强，从而进一步降低谐波。

四、基于SVPWM三电平逆变器的PMSM V/F控制策略

V/F控制策略的核心思想是保持电机定子磁通的恒定。对于PMSM，在忽略定子电阻压降的情况下，定子电压的幅值与频率的比值近似与定子磁通成正比。因此，通过调节输出电压的幅值和频率，可以实现对电机转速的控制。

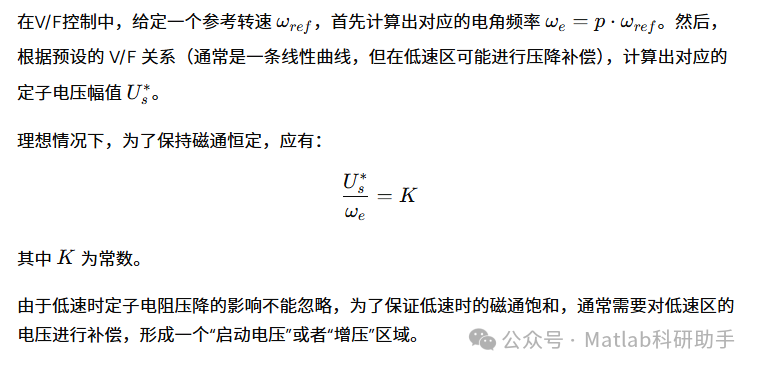

4.1 V/F控制原理

4.2 SVPWM三电平逆变器在V/F控制中的应用

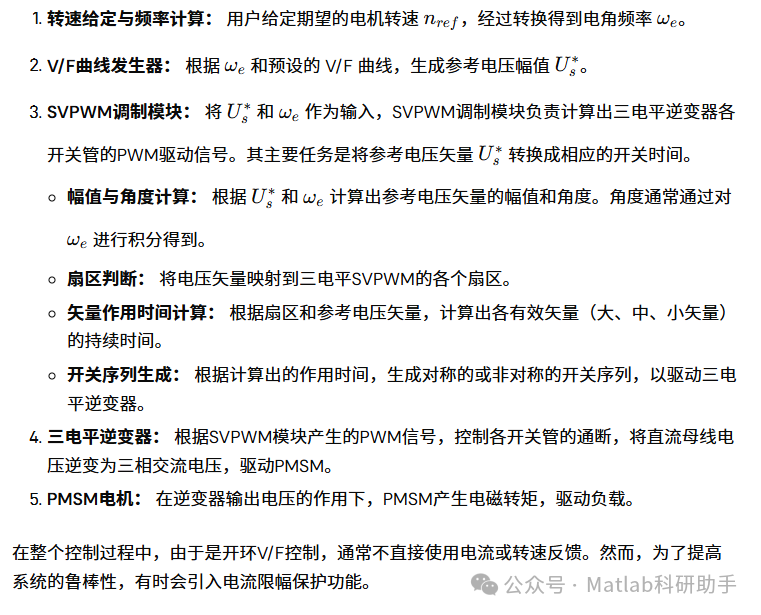

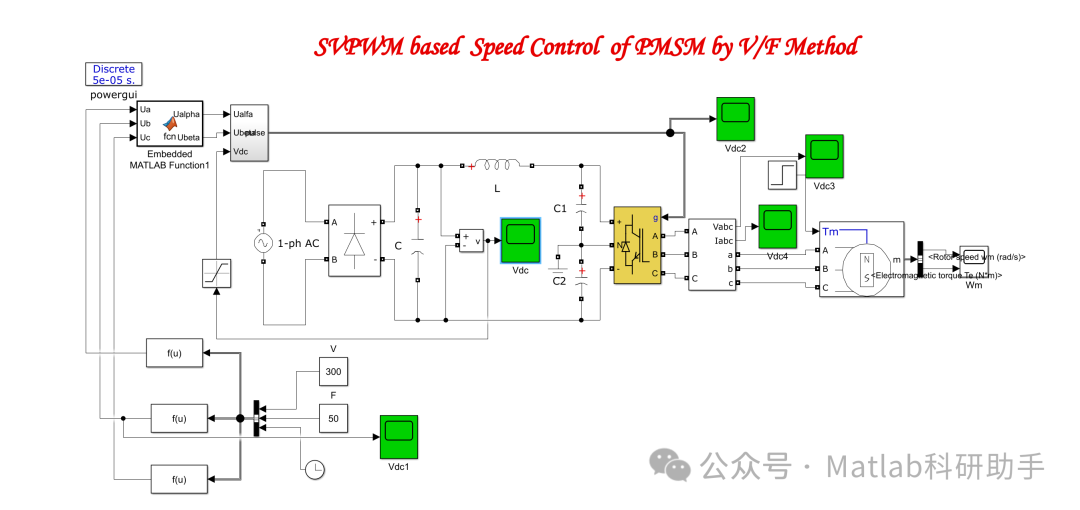

将SVPWM三电平逆变器应用于PMSM的V/F控制系统时，控制框图（此处需插入系统控制框图）如下所示：

4.3 优势分析

基于SVPWM三电平逆变器的PMSM V/F控制系统，相比于传统的两电平逆变器方案，具有以下显著优势：

更低的谐波含量：
三电平逆变器输出电压波形更接近正弦波，SVPWM调制技术也进一步优化了谐波性能。这不仅降低了电机损耗，提高了效率，还有助于减小电磁噪声，延长电机和轴承的寿命。
更小的dv/dt应力：
电压等级的增加使得每次开关动作的电压跳变幅度减小，从而降低了开关器件的dv/dt应力，提高了开关器件的可靠性。
更低的开关损耗：
在相同开关频率下，由于dv/dt的减小，开关损耗也相应降低。这对于大功率应用尤为重要，有助于提高系统整体效率。
更高的直流母线电压利用率：
SVPWM调制技术可以最大限度地利用直流母线电压，从而在相同的直流母线电压下获得更高的输出电压，扩大了电机的调速范围。
更小的共模电压：
多电平结构有助于降低共模电压，有效抑制了轴承电流和电磁干扰，提高了系统的稳定性和可靠性。

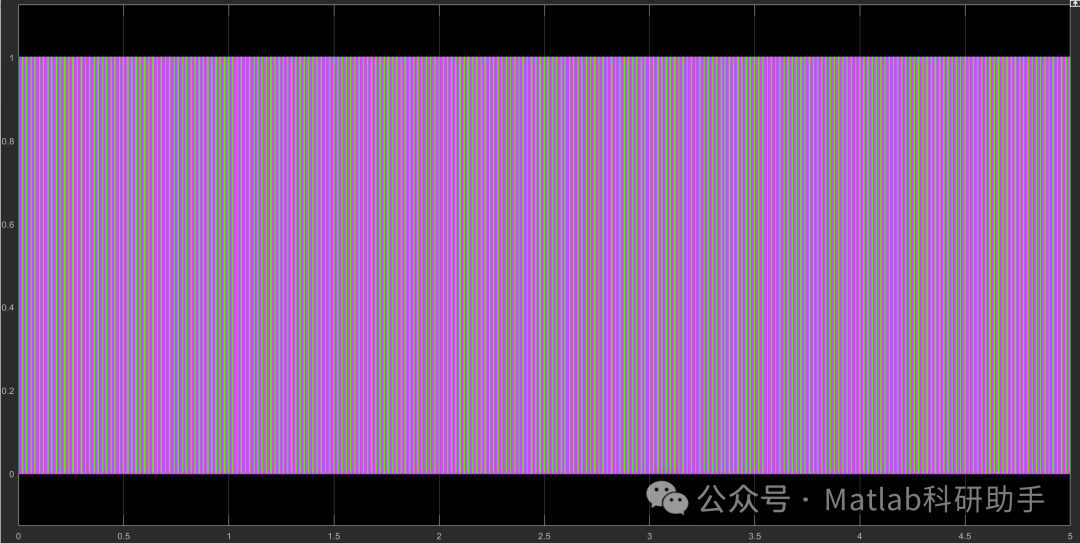

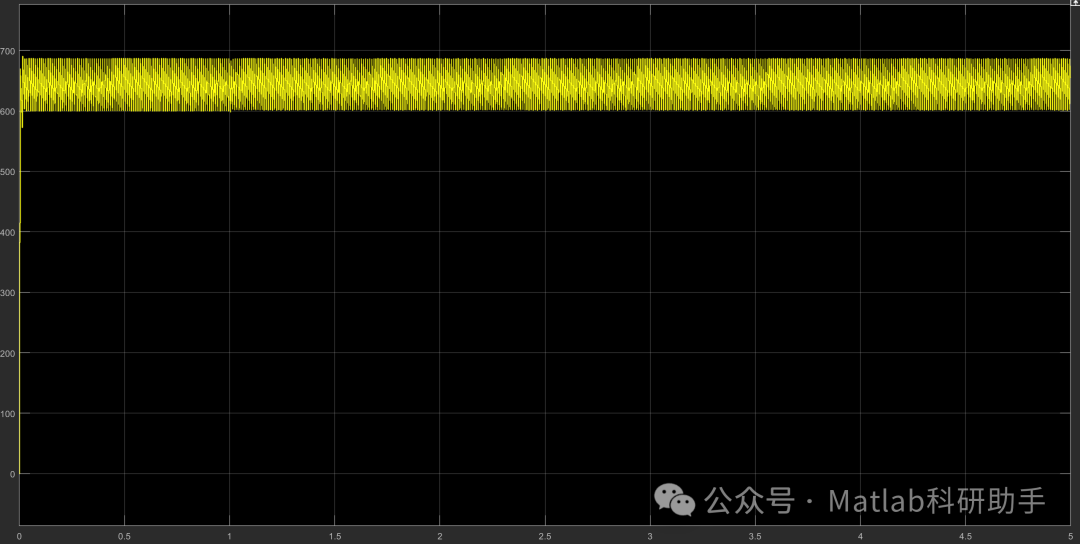

五、结论与展望

本文对基于SVPWM三电平逆变器驱动PMSM的V/F控制系统进行了深入探讨。通过详细阐述PMSM数学模型、三电平逆变器拓扑结构、SVPWM调制原理以及V/F控制策略，系统地分析了该方案的优势。结果表明，采用SVPWM三电平逆变器能够显著改善PMSM驱动系统的输出电压和电流质量，降低谐波含量，减小开关损耗和dv/dt应力，并降低共模电压。结合V/F控制的简单性和实用性，该方案为中低性能要求的大功率PMSM应用提供了一种高效可靠的解决方案。

尽管V/F控制具有实现简单、成本低的优点，但其动态性能相对较差，在负载突变和快速响应场合表现不佳。未来的研究方向可以包括：

引入电流反馈和磁链观测器：
在V/F控制的基础上，引入电流反馈和磁链观测器，实现磁场定向控制（FOC）或直接转矩控制（DTC），以进一步提升系统的动态响应和稳态精度。
优化三电平SVPWM算法：
针对不同的应用场景，研究更优化的三电平SVPWM算法，如基于减小共模电压的SVPWM、基于减小开关损耗的SVPWM等。
鲁棒性增强：
考虑电机参数变化、死区效应等因素对系统性能的影响，研究相应的补偿策略，提高系统的鲁棒性。
硬件平台验证：
在实际硬件平台上搭建实验系统，对本文提出的控制策略进行验证，并进行性能评估。
