🔥 内容介绍

无人机状态估计是通过传感器采集的不完全、含噪声数据，实时推算无人机关键运动状态的过程，是飞行控制、路径规划、任务执行的核心支撑。其核心目标是在动态、复杂环境中，以低时延、高精度输出无人机的位置、姿态、速度及运动参数，解决 “传感器数据不完整”“测量噪声干扰”“动态环境不确定性” 三大核心问题。

传感器噪声干扰：IMU（惯性测量单元）存在零偏漂移，GPS 易受遮挡导致信号跳变，视觉传感器受光照、遮挡影响数据有效性；

非线性系统建模：无人机飞行（如高速转弯、悬停切换）存在强非线性运动，传统线性估计方法误差较大；

实时性与精度平衡：复杂算法虽能提升精度，但易增加计算时延（需控制在 10-50ms 内，满足飞行控制需求）；

环境适应性：从室外 GPS 环境切换至室内无 GPS 环境时，需快速切换估计策略，避免状态失准。

二、无人机状态估计的传感器与数据融合基础

无人机状态估计依赖多传感器协同，不同传感器特性互补，需通过数据融合技术整合优势，常见传感器及特性如下：

传感器数据融合遵循 “互补性”“冗余性”“实时性” 三大原则：

互补性：如 IMU 的高采样率弥补 GPS 采样率低的缺陷，GPS 的全局位置修正 IMU 的累积误差；

冗余性：多传感器测量同一状态（如视觉与 LiDAR 同时测量位置），通过交叉验证降低单一传感器故障风险；

实时性：采用分层融合架构（如松耦合、紧耦合），在保证精度的同时控制计算时延，满足飞行控制需求。

三、无人机状态估计的典型算法与实现流程

无人机状态估计算法需根据场景需求（精度、实时性、环境）选型，核心算法可分为 “滤波类”“视觉类”“深度学习辅助类” 三大类，其中滤波类算法是主流技术方向。

（一）滤波类算法：处理非线性与噪声干扰

滤波类算法通过 “预测 - 更新” 循环实现状态估计，适用于多传感器数据融合，核心代表为卡尔曼滤波系列：

扩展卡尔曼滤波（EKF）

原理：对非线性系统（如无人机姿态运动）进行一阶泰勒展开，线性化处理后执行卡尔曼滤波；

实现流程：

预测阶段：基于 IMU 测量的角速度、加速度，更新姿态与速度预测值，计算误差协方差；

更新阶段：融合 GPS / 视觉的位置观测值，修正预测误差，更新状态估计与协方差；

优势：计算量小、实时性高（嵌入式平台可实现 100Hz 以上运行）；

局限：线性化近似易引入误差，强非线性场景（如高速机动）精度下降；

应用场景：中低速无人机（多旋翼、固定翼）、室外 GPS 环境。

无迹卡尔曼滤波（UKF）

原理：通过 “无迹变换” 选取 Sigma 点，避免线性化，直接近似非线性系统的概率分布；

核心改进：较 EKF 减少非线性误差，姿态估计精度提升 20%-30%；

局限：计算量较 EKF 增加 50% 左右，需平衡实时性；

应用场景：高速机动无人机（如竞速无人机）、强非线性运动场景。

粒子滤波（PF）

原理：通过大量粒子（概率样本）近似状态后验分布，适用于非高斯噪声、强非线性系统；

优势：无线性化限制，复杂环境（如室内遮挡、多干扰）鲁棒性强；

局限：粒子数量多（需数千至数万），计算量大，实时性差（嵌入式平台难超 50Hz）；

应用场景：室内无 GPS、高动态干扰环境（如工厂车间、地下矿井）。

（二）视觉类算法：无 GPS 环境的核心选择

视觉类算法通过图像特征提取与匹配实现相对状态估计，适用于 GPS 拒止环境，核心技术为视觉里程计（VO）与视觉惯性里程计（VIO）：

视觉里程计（VO）

原理：通过连续帧图像的特征点匹配（如 ORB、SIFT 特征），计算相邻帧的相对运动（位置、姿态）；

分类：

单目 VO：成本低，但存在尺度不确定性（需结合其他传感器校准）；

双目 VO：通过视差计算深度，解决尺度问题，精度可达厘米级；

优势：无外部依赖、室内外通用；

局限：纯视觉易产生累积误差（长距离飞行误差率 1%-5%），遮挡场景易失效；

应用场景：短距离室内飞行（如仓储无人机）、辅助 GPS 失效过渡。

视觉惯性里程计（VIO）

原理：融合视觉 VO 与 IMU 数据，通过 EKF/UKF 实现紧耦合融合；

核心优势：

IMU 补充视觉的低采样率缺陷，提升动态响应速度；

视觉修正 IMU 的累积漂移，长期精度较纯 IMU 提升 1-2 个数量级；

典型方案：开源方案（如 VINS-Mono、OKVIS），嵌入式平台（NVIDIA Jetson 系列）可实现 50-100Hz 运行；

应用场景：室内高精度定位（如无人机物流配送、室内巡检）、GPS 拒止环境（如地下车库、森林）。

（三）深度学习辅助算法：提升复杂环境鲁棒性

近年来深度学习技术用于状态估计，主要解决传统算法在复杂场景（如动态障碍物、恶劣天气）的鲁棒性问题：

核心应用：

图像特征提取：通过 CNN（卷积神经网络）自动提取鲁棒特征（如 SuperPoint），替代传统手工特征（ORB），遮挡场景特征匹配率提升 30% 以上；

状态估计直接回归：通过 LSTM（长短期记忆网络）融合 IMU 与视觉数据，直接输出姿态与位置，减少传统滤波的线性化误差；

传感器故障检测：通过深度学习识别传感器异常（如 GPS 跳变、IMU 零偏突变），动态切换融合策略；

局限：需大量标注数据训练，实时性依赖 GPU 算力，嵌入式平台部署难度大；

未来方向：轻量化模型（如 MobileNet 系列）与传统滤波结合，平衡精度与实时性。

四、未来发展方向与技术趋势

随着无人机应用场景的拓展，状态估计技术需向 “更高精度、更强鲁棒性、更低成本” 方向发展，核心趋势如下：

多传感器深度融合

突破 “紧耦合” 融合极限，如将 LiDAR 点云与视觉图像进行像素级融合（如 BEV 感知），提升复杂环境（雨雾、强光）的状态估计鲁棒性；

探索 “事件相机 + IMU” 融合，事件相机仅捕捉亮度变化，高动态场景（如高速飞行）采样率达 1MHz，弥补传统相机帧率不足。

轻量化与低功耗

针对微型无人机（如纳米无人机、昆虫机器人），开发低功耗算法（如基于 FPGA 的 EKF 加速，功耗降低 50%），适配小型嵌入式平台；

简化模型复杂度，如通过模型压缩技术将 VIO 算法参数减少 70%，保证精度的同时提升实时性。

自主适应与容错能力

引入 “自校准” 机制，无人机自主检测传感器零偏漂移（如 IMU 零偏），实时更新滤波参数，减少人工校准依赖；

开发分布式状态估计，多无人机协同定位（如集群飞行），单个无人机传感器失效时，通过邻居节点数据补充，提升系统容错性。

端到端智能估计

结合强化学习与深度学习，实现 “传感器数据输入 - 状态输出” 的端到端估计，减少传统滤波的模型依赖；

探索无监督学习方案，无需标注数据即可训练模型，降低复杂环境（如未知地形）的部署成本。

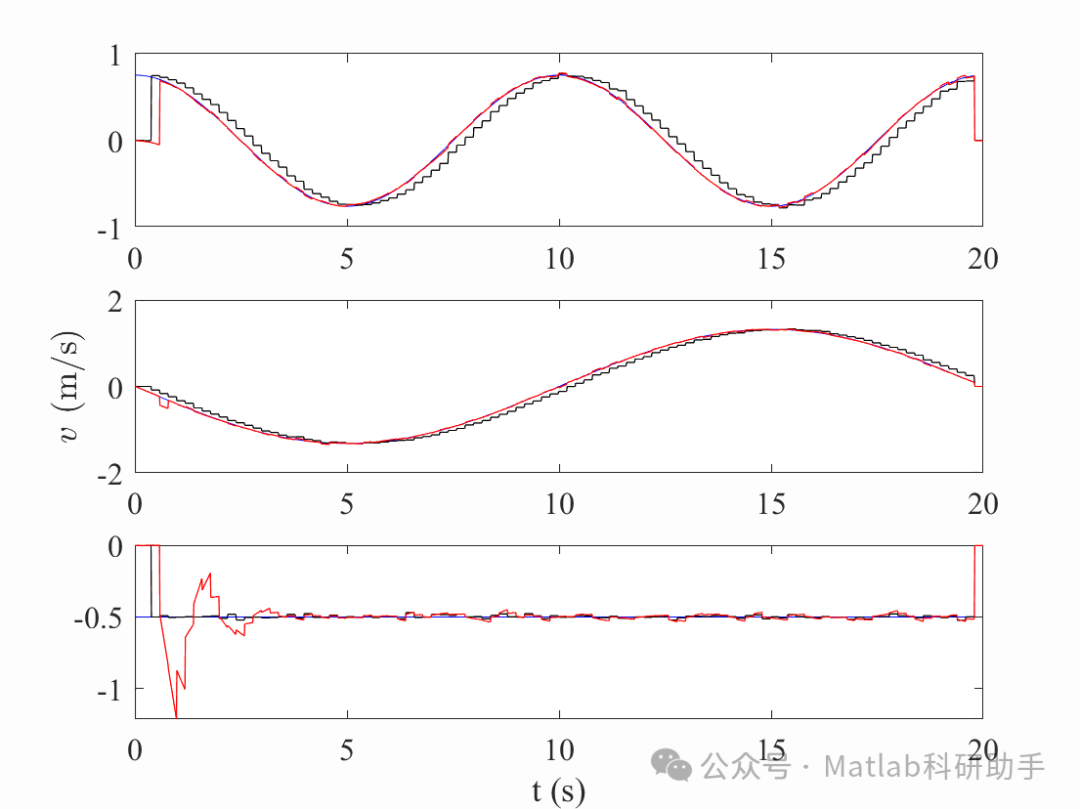

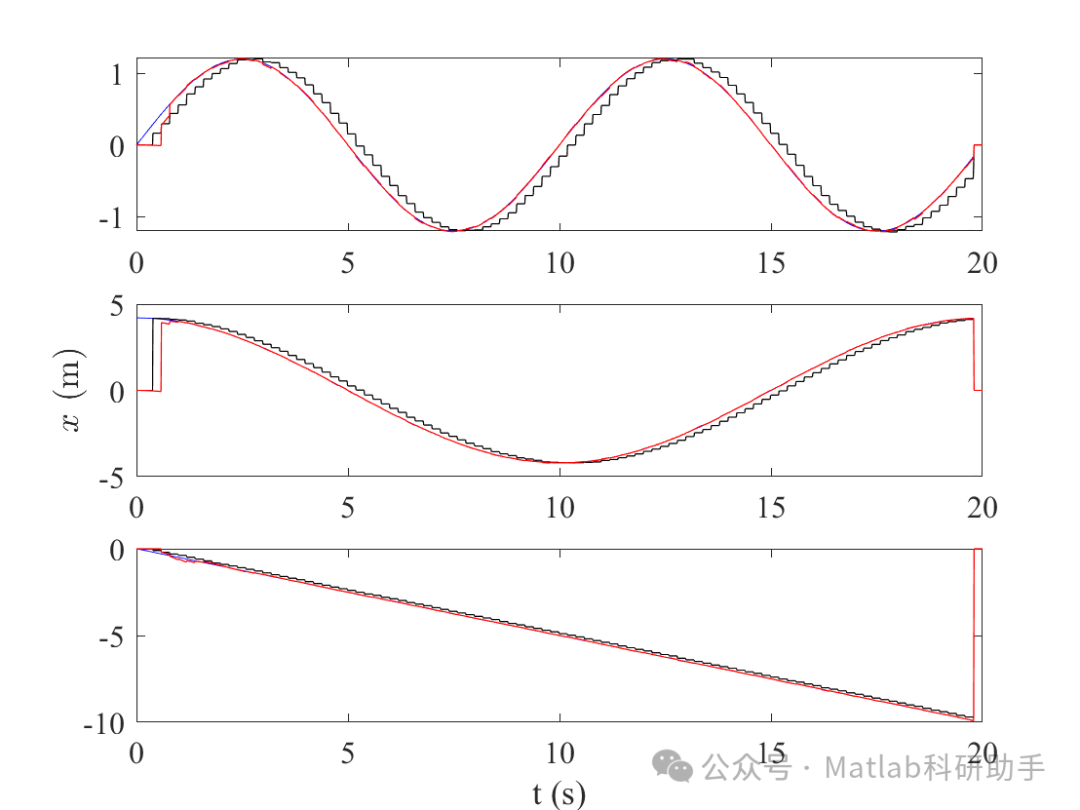

⛳️ 运行结果

🔗 参考文献

[1] 宋琳.无人机飞行途中视觉导航关键技术研究[D].西北工业大学[2025-09-28].DOI:CNKI:CDMD:1.1015.031067.

[2] 周聪,肖建.基于自适应强跟踪滤波器的汽车行驶状态软测量[J].电机与控制学报, 2012, 16(2):6.DOI:10.3969/j.issn.1007-449X.2012.02.017.

[3] 宋琳.无人机飞行途中视觉导航关键技术研究[D].西北工业大学,2015.
