随着机器人技术、自动驾驶和虚拟现实等领域的飞速发展，路径规划已成为一个核心且关键的研究课题。传统的路径规划多集中于2D平面环境，然而，在更为复杂和真实的3D环境中进行高效、准确的路径规划，则面临着独特的挑战和机遇。本文将深入探讨在3D网格地图上进行路径规划的原理、方法、挑战与未来发展方向。我们将重点分析3D网格地图的构建与表示，并在此基础上详细阐述A*、RRT等经典算法在三维空间中的扩展与优化，同时也将讨论处理动态障碍物、不确定性以及多智能体协同路径规划等高级问题。

引言

路径规划旨在寻找从起始点到目标点的最优或次优路径，以避开障碍物并满足特定约束条件。在过去的几十年里，路径规划已经在二维环境中取得了显著进展，广泛应用于物流、游戏、机器人导航等领域。然而，现实世界本质上是三维的。例如，无人机在城市中的飞行、水下机器人在复杂地形中的探索、以及建筑工地中自动化设备的运行，都需要在三维空间中进行精确的路径规划。

3D网格地图，作为一种常用的环境表示方法，通过将三维空间离散化为一系列规则的单元（例如体素），能够有效地描述复杂的三维环境。这种离散化方法为路径规划算法的实施提供了便利。然而，与2D网格地图相比，3D网格地图的数据量更大，相邻节点更多，这使得路径搜索的计算复杂度显著增加。因此，研究高效、鲁棒的3D网格地图路径规划方法具有重要的理论意义和实际应用价值。

3D网格地图的构建与表示

在进行3D路径规划之前，首先需要构建和表示三维环境。3D网格地图通常采用体素（Voxel）作为基本单元，将三维空间划分为一系列相同大小的立方体。每个体素可以存储其状态信息，例如是否被占据（障碍物）、是否可通过、以及其他环境属性。

1. 数据获取与传感器融合： 3D网格地图的构建通常依赖于多种传感器数据，例如激光雷达（LiDAR）、深度相机（RGB-D camera）、立体视觉系统等。这些传感器能够获取环境的几何信息和深度信息。通过传感器融合技术，可以将不同来源的数据整合，生成更为完整和精确的三维点云。

2. 点云到体素的转换： 获取点云数据后，需要将其转换为体素表示。常用的方法包括：

占用栅格地图（Occupancy Grid Map）：
将每个体素标记为“被占据”、“空闲”或“未知”。当点云数据落在某个体素内时，该体素的占用概率会相应更新。
八叉树（Octree）：
一种分层的数据结构，通过递归地将三维空间划分为八个子空间来表示三维环境。八叉树能够有效地存储稀疏的三维数据，减少内存消耗，并支持快速的空间查询。

3. 体素状态更新与维护： 在动态环境中，3D网格地图需要实时更新以反映环境的变化。例如，当检测到新的障碍物或已知障碍物消失时，需要更新相应体素的状态。这通常涉及到传感器数据的实时处理和地图的增量更新。

3D网格地图上的路径规划算法

在3D网格地图上，路径规划的核心问题是如何高效地搜索从起始体素到目标体素的可行路径。以下是一些常用的路径规划算法及其在三维空间中的扩展：

1. A*算法：
A算法是一种启发式搜索算法，通过结合代价函数（g(n)）和启发式函数（h(n)）来评估节点的优先级，从而高效地找到最短路径。在3D网格地图中，A算法的扩展主要体现在：

节点定义：
每个节点代表一个体素。
邻居搜索：
每个体素通常有26个邻居（包括面、边和角连接），搜索时需要考虑这些邻居的可行性。
代价函数：
g(n)通常表示从起始体素到当前体素的实际路径代价（例如欧几里得距离或曼哈顿距离）。
启发式函数：
h(n)通常是当前体素到目标体素的估计距离（例如三维欧几里得距离）。
挑战：
3D网格地图中的节点数量庞大，导致A*算法的计算量和内存消耗急剧增加。

2. 随机快速探索树（RRT）及其变体：
RRT算法是一种基于采样的路径规划算法，尤其适用于高维空间和复杂环境。它通过在自由空间中随机采样点并逐步构建一棵搜索树来探索环境。

基本原理：
从起始点开始，不断在配置空间中随机采样点，并寻找树中离采样点最近的节点，然后从该最近节点向采样点方向生长一定步长。如果生长出的新节点是可行的，则将其添加到树中。
RRT*算法：
RRT*是RRT的优化版本，它在每次扩展新节点时，会检查新节点周围的邻居，并尝试重新连接以优化路径，从而保证渐进最优性。
在3D网格地图中的应用：
RRT算法在3D网格地图中表现出良好的性能，特别是在处理非结构化和高度复杂的环境时。然而，采样的随机性可能导致搜索效率不稳定。

3. 采样的优化：
对于基于采样的算法，采样的效率直接影响路径规划的性能。在3D网格地图中，可以采用以下策略优化采样：

偏置采样：
将采样点偏置到目标区域或已知自由空间区域，以加速路径的发现。
智能采样：
利用环境信息（例如距离函数或梯度信息）指导采样，避免在障碍物内部或狭窄通道中进行无效采样。

4. 基于图的搜索算法：
除了A*，其他基于图的搜索算法如Dijkstra算法、IDA*（迭代加深A*）等也可以应用于3D网格地图。这些算法的性能和适用性取决于具体的应用场景和环境特点。

挑战与优化策略

尽管在3D网格地图上进行路径规划已经取得了显著进展，但仍然面临诸多挑战：

1. 计算复杂度高： 3D网格地图的维度增加导致状态空间呈指数级增长，使得传统搜索算法的计算量和内存消耗巨大。

优化策略：
- 分层规划：
  将复杂的全局规划分解为粗粒度规划和细粒度规划，例如，先在低分辨率地图上进行全局路径搜索，再在高分辨率地图上对局部路径进行优化。
- 启发式函数的改进：
  设计更精确和信息量更大的启发式函数，以引导搜索方向，减少无效节点的扩展。
- 并行计算：
  利用多核处理器或GPU进行并行计算，加速路径搜索过程。

2. 动态障碍物与不确定性： 现实世界中的障碍物可能是移动的，环境信息也可能存在不确定性。

优化策略：
- 时间维度扩展：
  将时间作为第四个维度，将3D路径规划扩展为4D路径规划，以处理动态障碍物。
- 预测与避障：
  结合障碍物运动预测模型，提前规划避障策略。
- 在线规划与重规划：
  在路径执行过程中实时感知环境变化，并根据需要进行局部重规划。
- 概率地图：
  使用概率栅格地图来表示环境的不确定性，并在此基础上进行概率路径规划。

3. 平滑性与可执行性： 规划出的路径可能存在尖锐的转角或不连续性，这在实际机器人或车辆执行时可能导致不平稳或不可行。

优化策略：
- 路径后处理：
  采用B样条、样条插值或高斯滤波等方法对规划出的路径进行平滑处理。
- 考虑运动学与动力学约束：
  在路径规划阶段就融入机器人的运动学和动力学模型，直接生成符合约束的平滑路径。

4. 多智能体协同路径规划： 在多机器人系统中，需要考虑智能体之间的相互避让和协同，以避免碰撞并提高整体效率。

优化策略：
- 集中式规划：
  一个中央规划器同时为所有智能体规划路径，但计算量大。
- 分布式规划：
  每个智能体独立规划路径，并通过通信协商解决冲突。
- 基于优先级的方法：
  为智能体分配优先级，高优先级智能体优先规划路径，低优先级智能体避让。

未来发展方向

3D网格地图上的路径规划领域仍然充满活力，未来的研究方向可能包括：

1. 深度学习与强化学习：

端到端学习：
利用深度学习模型直接从传感器数据中学习路径规划策略，绕过显式地图构建。
强化学习：
通过与环境的交互，让智能体自主学习最优路径规划策略，尤其适用于复杂和动态环境。

2. 语义地图与高层规划：

语义信息融合：
将环境中的语义信息（例如，区域类型、物体属性）融入到3D网格地图中，从而实现更高层次的语义路径规划。
任务级规划：
从任务目标出发，结合环境的语义信息进行路径规划，例如，“去厨房拿水杯”这类任务的路径规划。

3. 大规模环境的路径规划：

云计算与边缘计算：
利用云计算平台进行大规模3D网格地图的存储和路径规划计算，或在边缘设备上进行轻量级实时规划。
增量式与稀疏地图：
发展更高效的增量式地图更新和稀疏地图表示方法，以适应大规模动态环境。

4. 可解释性与安全性：

可解释AI：
研究如何让路径规划算法的决策过程更具可解释性，增强用户信任。
安全性与鲁棒性：
提高路径规划算法在面对传感器噪声、地图误差和系统故障时的鲁棒性和安全性。

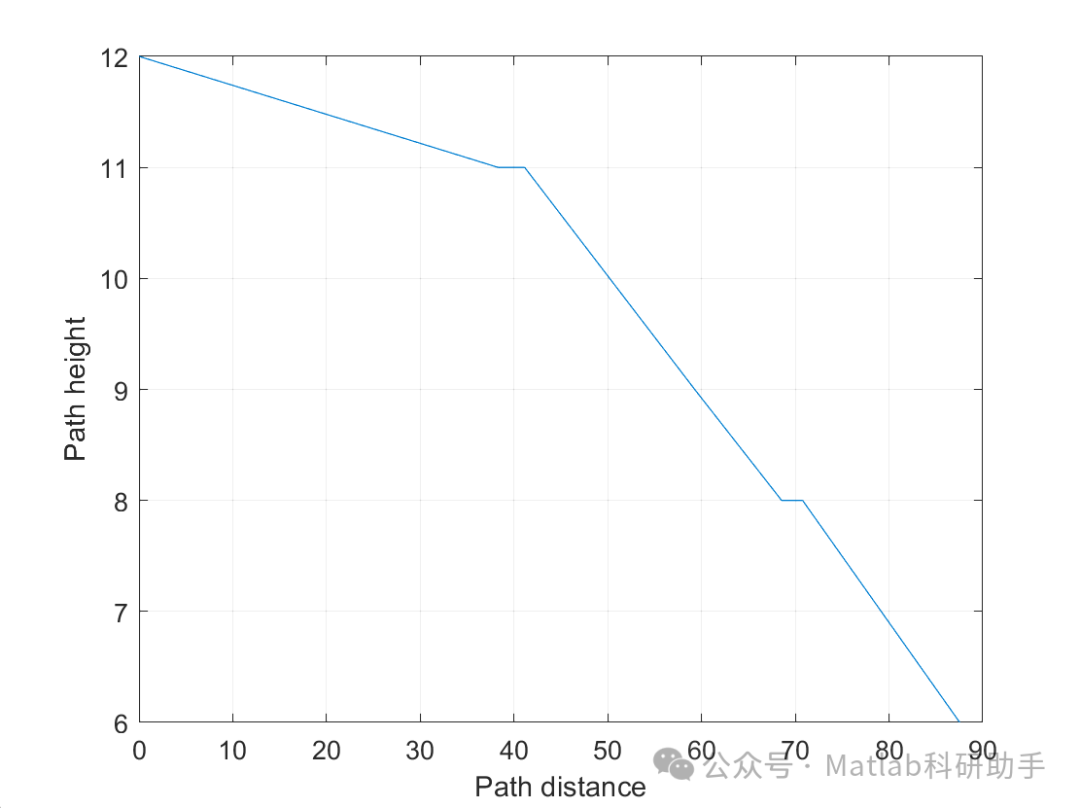

结论

在3D网格地图上进行路径规划是当前机器人学、自动驾驶和虚拟现实等领域的重要研究方向。尽管面临计算复杂度高、动态障碍物处理、路径平滑性等挑战，但随着算法的不断优化和新技术的涌现，这些问题正在逐步得到解决。未来，深度学习、强化学习、语义地图以及多智能体协同等研究方向将进一步推动3D路径规划技术的发展，使其在更广阔的应用场景中发挥关键作用，从而实现智能系统在三维世界中更为自主、高效和安全的移动。
