四旋翼飞行器作为多旋翼无人机的典型代表，凭借结构简单、操控灵活、垂直起降能力强等优势，已广泛应用于航拍测绘、物流运输、农业植保、应急救援等领域。其飞行性能的核心取决于机身动力学特性与电机动力输出的匹配度—— 电机作为直接驱动旋翼旋转的动力源，其转速响应、扭矩输出、负载适应能力直接决定了飞行器的稳定性、机动性与续航能力。因此，深入研究四旋翼飞行器的动力学模型及电机动力学特性，是优化飞行控制算法、提升设备性能的关键基础。

一、四旋翼飞行器的系统组成与工作原理

四旋翼飞行器的核心功能是通过调整四个电机的转速，产生可控的升力与力矩，实现垂直起降、悬停、姿态调整及轨迹跟踪等动作。其系统组成可分为机械结构与控制驱动两大模块，各部分协同作用保障飞行稳定性：

（一）核心系统组成

机械结构模块

机身框架：通常采用碳纤维、铝合金等轻量化材料，提供结构支撑的同时降低自身重量（重量直接影响电机负载与续航）；

旋翼组件：四个旋翼对称分布于机身四周（一般呈 “十” 字形或 “X” 字形布局），通过旋转产生升力 —— 相邻旋翼转向相反（如前左顺时针、前右逆时针），以抵消反扭矩，避免机身自旋；

电机与电调：每个旋翼由一台无刷直流电机（BLDC）驱动，电机转速由电子调速器（ESC）控制（ESC 接收控制器指令，将电池直流电压转换为可调频交流电，调节电机转速）；

动力电源：多采用锂电池（如 11.1V 3S 锂电池），为电机、控制器、传感器等提供动力，其容量与放电倍率直接影响续航时间与电机峰值功率输出。

控制驱动模块

飞行控制器（FC）：核心控制单元，通过陀螺仪（Gyro）、加速度计（ACC）、磁力计（Mag）、GPS 等传感器获取飞行器姿态（俯仰、横滚、偏航）、位置与速度信息，结合预设控制算法（如 PID 控制、模型预测控制）输出电机转速指令；

传感器系统：高精度传感器是动力学建模与姿态控制的基础 —— 陀螺仪实时测量角速度（用于姿态解算），加速度计测量重力与惯性力（辅助姿态校准），GPS 提供绝对位置信息（用于室外导航），部分高端设备还配备气压计（测量高度）、视觉传感器（用于室内定位）。

（二）核心工作原理：通过电机转速差实现姿态控制

四旋翼飞行器的所有飞行动作均依赖 “调整四个电机的转速，改变升力与力矩平衡” 实现，其基本控制逻辑如下：

垂直起降与悬停：四个电机转速相同，产生的总升力等于飞行器总重量（含机身、电池、负载）时，实现悬停；总升力大于重量时上升，小于重量时下降；

姿态调整：

俯仰（前后倾斜）：调整前后电机转速差（如前倾时前电机减速、后电机加速，产生向前的力矩）；

横滚（左右倾斜）：调整左右电机转速差（如左倾时左电机减速、右电机加速，产生向左的力矩）；

偏航（水平旋转）：调整反向旋转电机的转速差（如需要顺时针偏航时，顺时针旋转的电机减速、逆时针旋转的电机加速，利用反扭矩差驱动机身旋转）；

轨迹移动：通过姿态倾斜产生水平方向的分力（如前倾时升力分解为垂直向上的分力与向前的水平分力），实现前后左右移动。

二、四旋翼飞行器的动力学建模

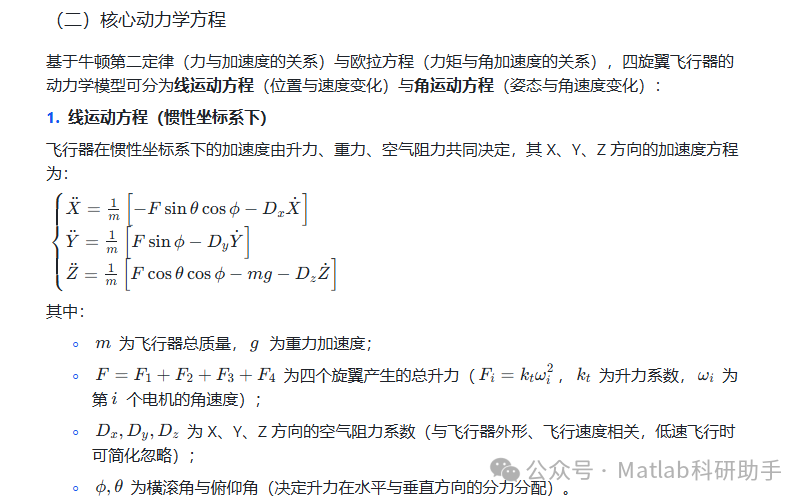

动力学建模是分析飞行器运动规律、设计控制算法的核心工具 —— 通过建立 “力与力矩平衡方程”，量化电机转速与飞行器姿态、位置之间的数学关系，为控制指令的生成提供理论依据。四旋翼飞行器的动力学模型通常基于刚体运动学与牛顿 - 欧拉方程构建，需考虑机身姿态、外力（升力、重力、空气阻力）与力矩（电机反扭矩、旋翼挥舞力矩）的影响。

（一）坐标系定义

为简化建模，通常定义两个坐标系描述飞行器运动：

惯性坐标系（地球坐标系）O-XYZ：固定于地面，X 轴指向东，Y 轴指向北，Z 轴垂直地面向上（用于描述飞行器的绝对位置与速度）；

机体坐标系 o-xyz：固定于机身重心，x 轴指向机身前方，y 轴指向机身右侧，z 轴垂直机身向上（用于描述飞行器的姿态与角速度）。

两坐标系通过欧拉角（俯仰角 θ、横滚角 φ、偏航角 ψ）实现转换，即飞行器的姿态可通过三个欧拉角唯一确定。

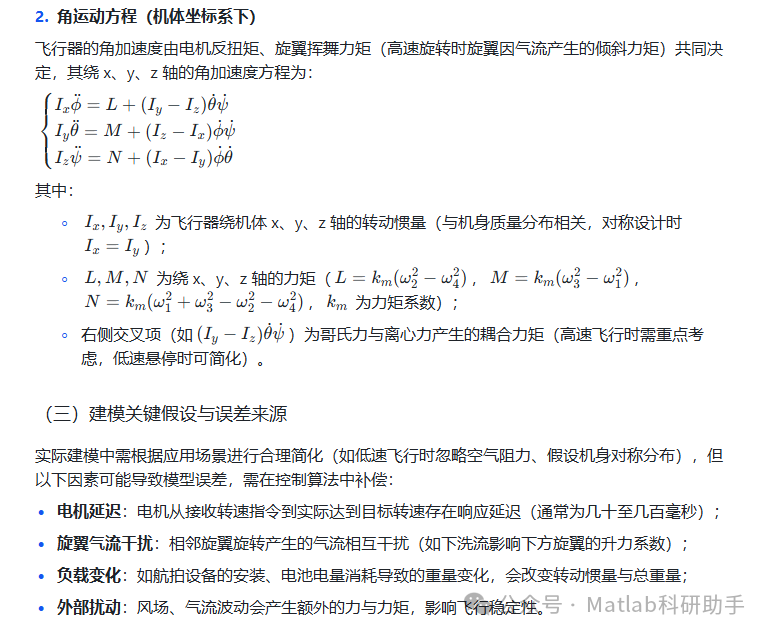

（三）建模关键假设与误差来源

实际建模中需根据应用场景进行合理简化（如低速飞行时忽略空气阻力、假设机身对称分布），但以下因素可能导致模型误差，需在控制算法中补偿：

电机延迟：电机从接收转速指令到实际达到目标转速存在响应延迟（通常为几十至几百毫秒）；

旋翼气流干扰：相邻旋翼旋转产生的气流相互干扰（如下洗流影响下方旋翼的升力系数）；

负载变化：如航拍设备的安装、电池电量消耗导致的重量变化，会改变转动惯量与总重量；

外部扰动：风场、气流波动会产生额外的力与力矩，影响飞行稳定性。

三、四旋翼飞行器电机的动力学特性

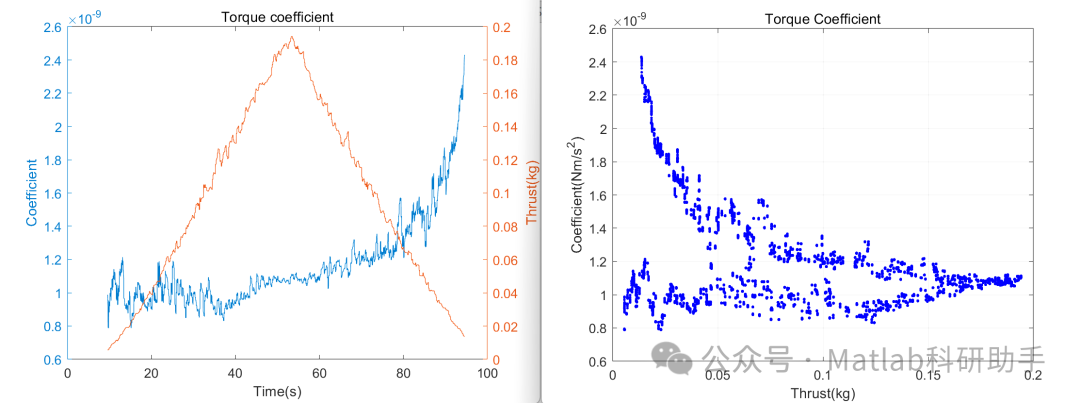

电机作为动力核心，其动力学特性直接决定了飞行器的响应速度与控制精度。四旋翼飞行器多采用无刷直流电机（BLDC），其优势在于高效率、高功率密度、长寿命（无电刷磨损），但转速与扭矩的动态响应受电机参数、负载、控制信号的显著影响。研究电机动力学，需重点分析 “电机转速 - 扭矩 - 电压” 的关系，以及动态响应特性。

四、四旋翼飞行器的控制策略与电机动力学的结合

飞行控制算法的核心目标是 “根据期望姿态与位置，生成合理的电机转速指令，抵消外部扰动，保障飞行稳定”—— 而电机动力学特性（如响应延迟、负载敏感性）是控制算法设计的重要依据。若忽略电机动态响应，直接采用 “理想电机模型” 设计控制算法，易导致实际飞行中出现超调、震荡甚至失控。因此，控制策略需与电机动力学深度结合，主要体现在以下方面：
