基于matlab的永磁同步电机的变频调速仿真附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

永磁同步电机（PMSM）凭借其高效率、高功率密度、良好的动态响应等优势，在工业驱动、新能源汽车、机器人等领域得到广泛应用。变频调速技术作为控制 PMSM 转速与转矩的核心手段，通过调节供电频率和电压实现电机的平滑调速，其性能直接影响整个驱动系统的运行效率与稳定性。MATLAB/Simulink 作为强大的仿真平台，为 PMSM 变频调速系统的设计、参数优化与性能验证提供了便捷的工具，能够在实际硬件搭建前快速评估不同控制策略的有效性，降低研发成本。

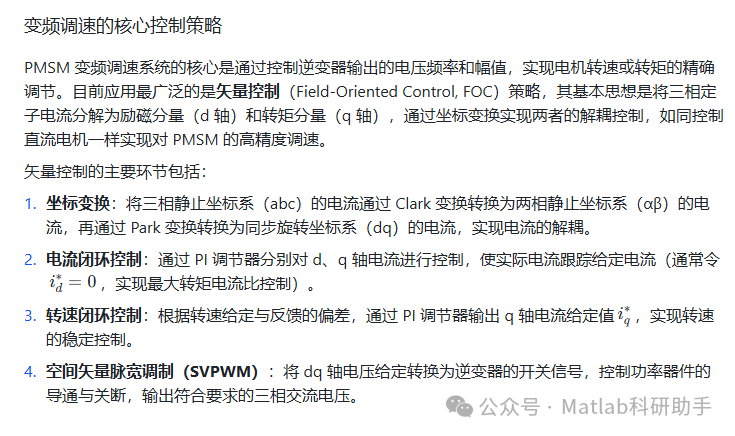

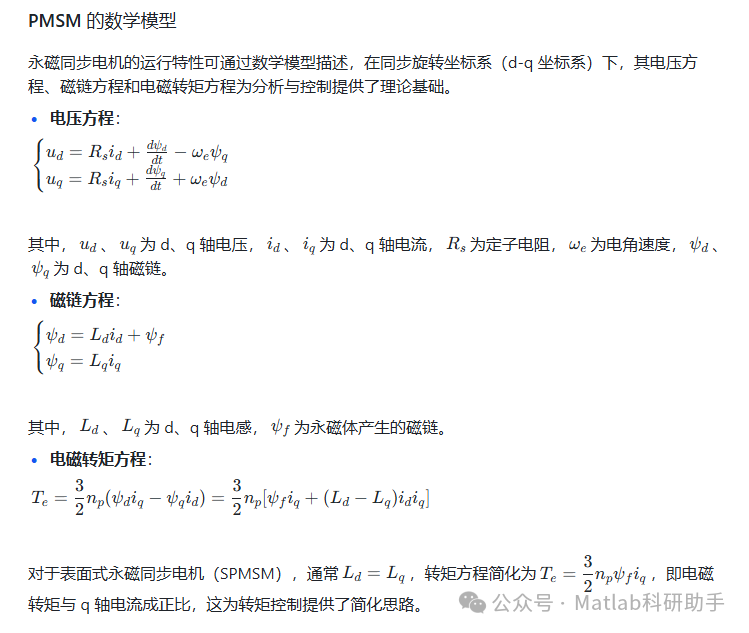

永磁同步电机变频调速的基本原理

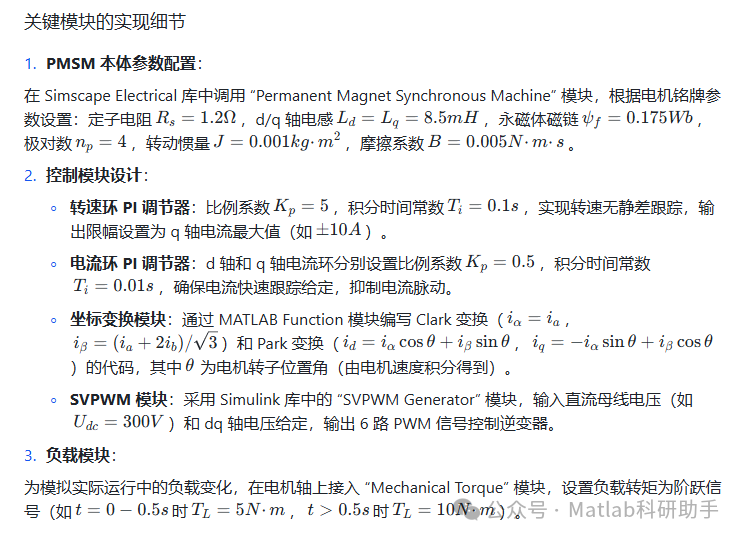

MATLAB/Simulink 仿真模型的搭建

利用 MATLAB/Simulink 搭建 PMSM 变频调速系统仿真模型，需涵盖电机本体、控制模块、功率变换模块和测量模块等关键部分，具体步骤如下：

模型整体架构设计

仿真模型的整体架构如图 1 所示（概念图），主要包括：

• 给定模块：设置转速指令（如阶跃信号、斜坡信号），模拟不同工况下的调速需求。

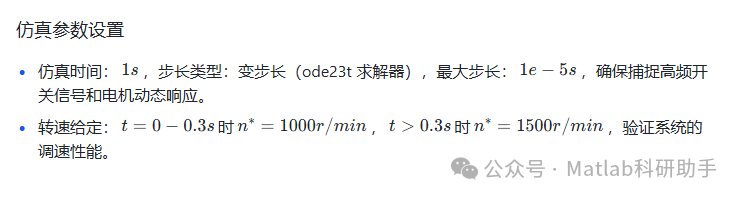

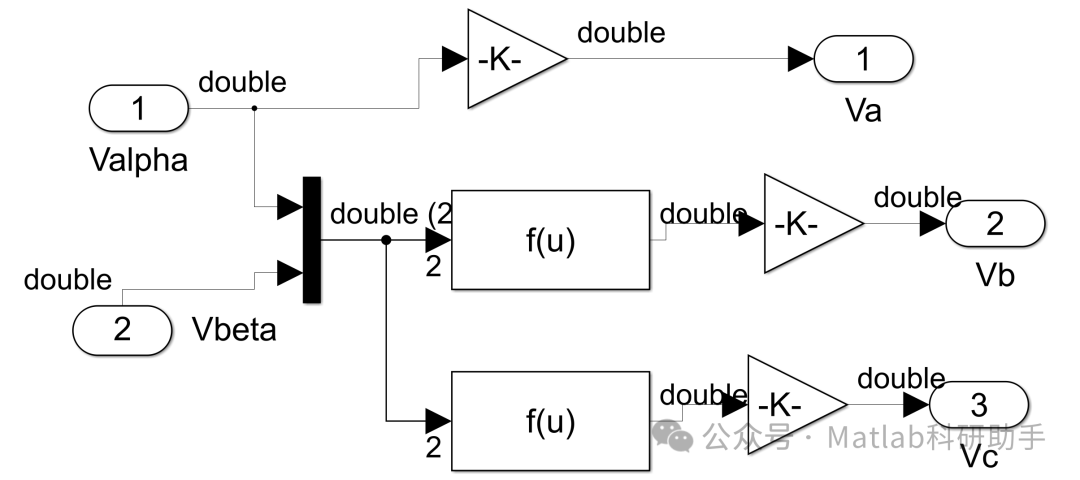

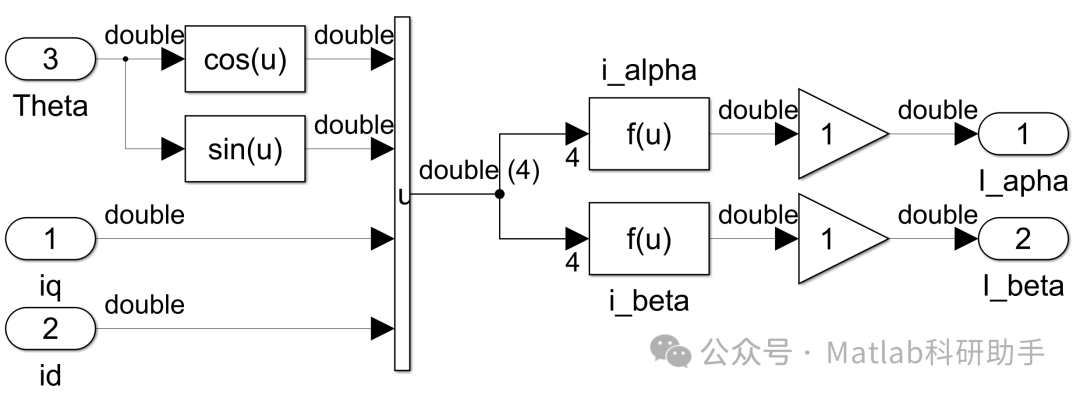

• 控制模块：包含转速环 PI 调节器、电流环 PI 调节器、坐标变换（Clark、Park 及其逆变换）、SVPWM 发生器等子模块。

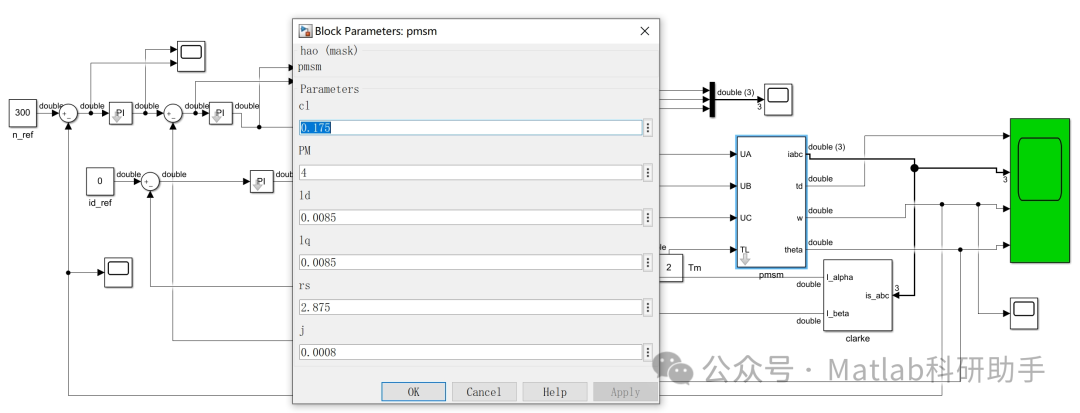

• PMSM 本体模块：基于 MATLAB 的 Simscape Electrical 库中的 PMSM 模型，输入电机参数（定子电阻、电感、永磁体磁链、极对数等）。

• 逆变器模块：采用三相电压型逆变器，由 SVPWM 信号控制功率开关管的通断，将直流电压转换为三相交流电压供给电机。

• 测量与显示模块：通过示波器测量电机转速、转矩、电流、电压等变量，直观展示系统动态响应。

仿真研究的工程价值与拓展方向

基于 MATLAB 的 PMSM 变频调速仿真研究，不仅能够验证控制策略的可行性，还能为实际系统设计提供以下工程价值：

• 参数优化：通过仿真快速迭代测试不同电机参数、控制器参数对系统性能的影响，缩短调试周期。

• 故障模拟：在仿真中引入传感器故障、逆变器开关故障等场景，分析系统的容错能力，为故障诊断算法开发提供平台。

• 节能分析：对比不同控制策略（如矢量控制、直接转矩控制）下的电机损耗与效率，优化调速方案以降低能耗。

未来研究可进一步拓展：

• 非线性控制策略：在仿真模型中引入滑模控制、模型预测控制等先进算法，提升系统在参数摄动和复杂负载下的鲁棒性。

• 多电机协同控制：搭建多 PMSM 变频调速系统模型，研究电机间的同步运行与负载分配策略，适用于动车组、多轴机器人等场景。

• 硬件在环（HIL）仿真：将控制算法部署到实际控制器中，通过 MATLAB 与硬件的实时通信实现 HIL 仿真，进一步缩小仿真与实际系统的差距。

基于 MATLAB/Simulink 的永磁同步电机变频调速仿真，为 PMSM 驱动系统的设计与研究提供了高效、可靠的工具。通过搭建包含控制模块、电机本体、功率变换模块的仿真模型，能够直观分析系统的动态响应、抗扰动能力和运行效率，为参数优化和控制策略改进提供依据。该仿真方法不仅适用于学术研究，还可应用于工业界的前期开发与验证，推动 PMSM 变频调速技术在更多领域的创新应用。

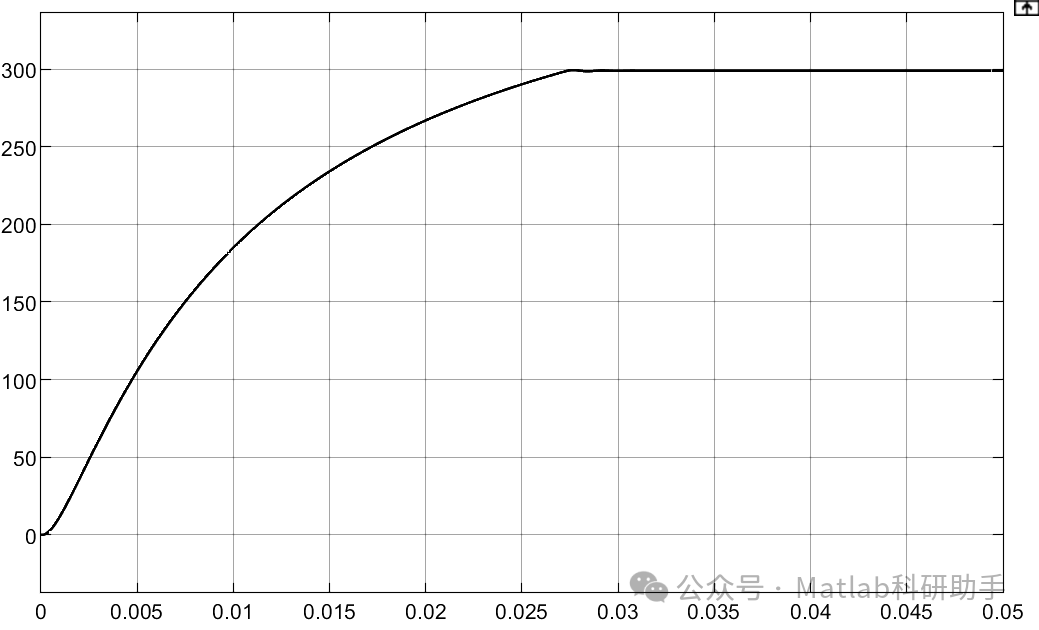

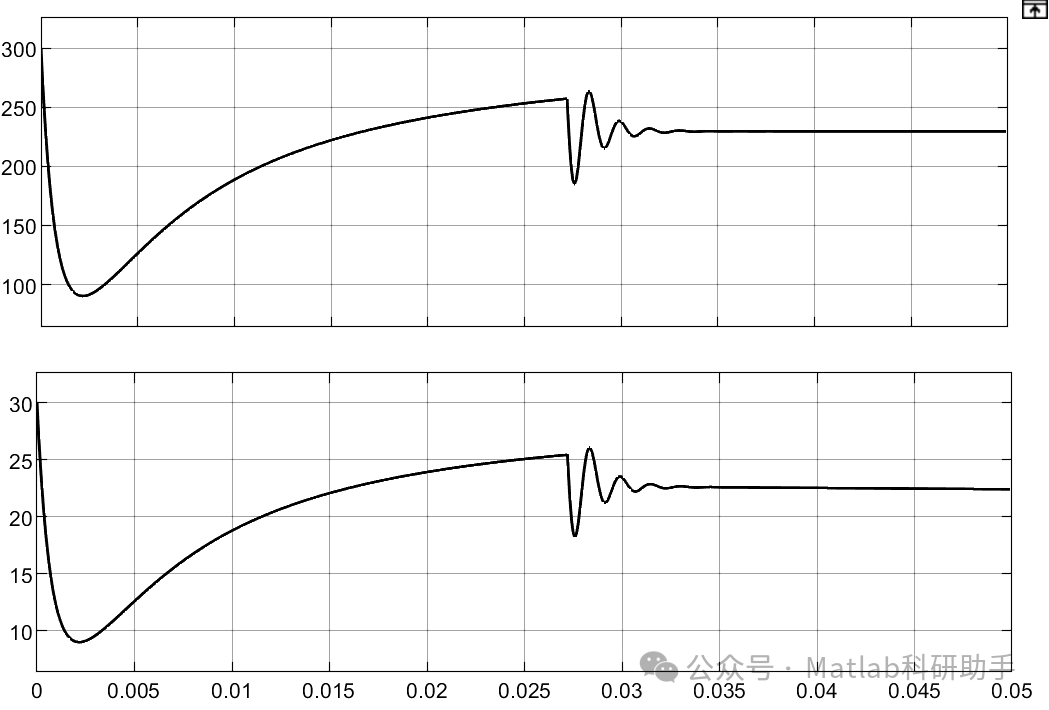

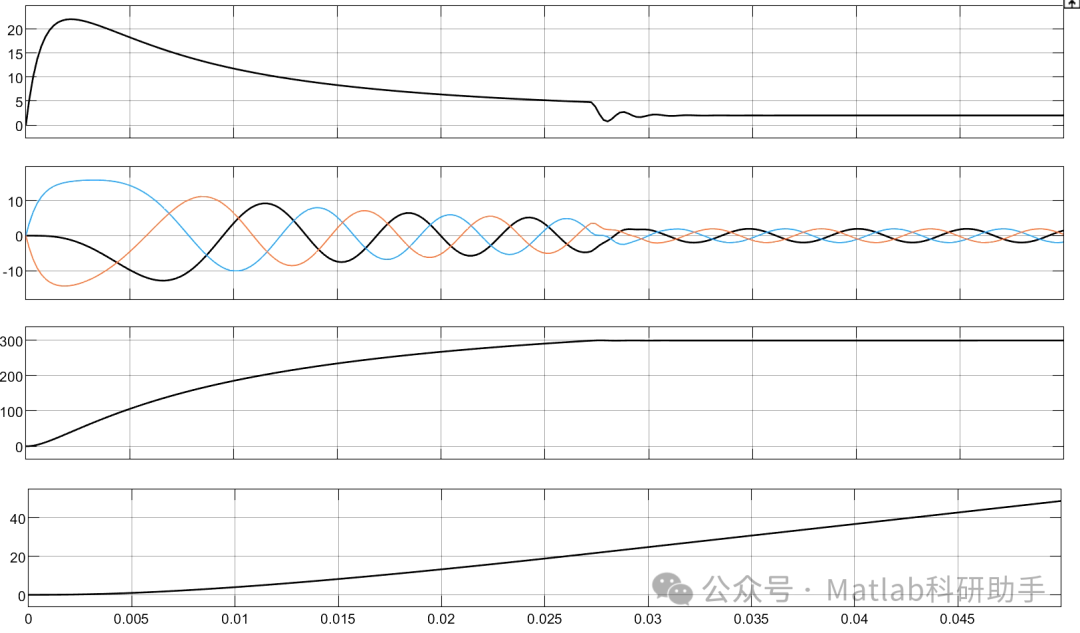

⛳️ 运行结果

🔗 参考文献

[1] 贾建强,韩如成,左龙.基于MATLAB/SIMULINK的交流电机调速系统建模与仿真[J].电机与控制学报, 2000(02):91-93.DOI:10.3969/j.issn.1007-449X.2000.02.008.

[2] 谢运祥,卢柱强.基于MATLAB/Simulink的永磁同步电机直接转矩控制仿真建模[J].华南理工大学学报：自然科学版, 2004, 32(1):5.DOI:10.3321/j.issn:1000-565X.2004.01.005.

[3] 孙文焕,程善美,董玮,等.基于MATLAB的交流变频调速系统的仿真[J].电气自动化, 2001, 23(3):4.DOI:10.3969/j.issn.1000-3886.2001.03.018.
