🔥 内容介绍

在导航与状态估计领域，卡尔曼滤波及其扩展形式是解决动态系统状态估计的重要工具。其中，扩展卡尔曼滤波（EKF）与惯性测量单元（IMU）的融合算法，凭借其处理非线性系统的能力，在机器人导航、无人机控制、自动驾驶等领域得到了广泛应用。

卡尔曼滤波基础

卡尔曼滤波是一种基于线性系统模型的递归估计算法，它通过融合系统的预测值和观测值，来获得对系统状态的最优估计。其核心思想是利用前一时刻的状态估计和当前的观测数据，不断更新对系统当前状态的估计，同时考虑过程噪声和观测噪声的影响。

卡尔曼滤波主要包括两个阶段：预测和更新。在预测阶段，根据系统的状态方程，由上一时刻的状态估计值预测当前时刻的状态估计值和协方差矩阵；在更新阶段，结合当前的观测值，对预测的状态估计值进行修正，得到更准确的状态估计。

扩展卡尔曼滤波（EKF）

实际应用中，很多系统具有非线性特性，线性卡尔曼滤波不再适用。扩展卡尔曼滤波（EKF）正是为了解决非线性系统的状态估计问题而提出的。

EKF 的基本思路是将非线性系统在当前估计值处进行线性化处理，然后应用卡尔曼滤波的框架进行状态估计。具体来说，它通过泰勒级数展开，忽略高阶项，得到系统的线性近似模型，再按照卡尔曼滤波的预测和更新步骤进行计算。

虽然 EKF 是一种近似的滤波方法，但在许多非线性程度不是特别严重的情况下，能够取得较好的估计效果，且计算量相对较小，因此在工程实践中被广泛采用。

IMU 的组成与特性

惯性测量单元（IMU）通常由加速度计和陀螺仪组成。加速度计用于测量物体的线性加速度，陀螺仪用于测量物体的角速度。

然而，IMU 的测量数据存在误差，主要包括零偏误差、刻度因子误差、随机噪声等。这些误差会随着时间的推移而累积，导致基于 IMU 单独进行状态估计时，误差会不断增大，最终使估计结果失效。因此，需要将 IMU 与其他传感器的数据进行融合，以提高状态估计的精度和稳定性。

EKF 与 IMU 融合原理

EKF 与 IMU 融合的核心是利用 IMU 的测量数据进行系统状态的预测，同时结合其他传感器（如 GPS、视觉传感器等）的测量数据进行状态更新，以修正 IMU 的累积误差。

状态方程构建：在融合系统中，通常将物体的位置、速度、姿态等作为系统的状态量。根据 IMU 的测量数据（加速度和角速度），结合运动学方程，可以建立系统的状态方程。由于姿态角的运动方程具有非线性特性，因此需要进行线性化处理。

观测方程构建：其他传感器的测量数据（如 GPS 的位置测量值、视觉传感器的姿态测量值等）作为观测值，建立观测方程。观测方程可以是线性的，也可以是非线性的，对于非线性观测方程，同样需要进行线性化处理。

EKF 滤波过程

预测阶段：根据状态方程和上一时刻的状态估计值，预测当前时刻的状态估计值和协方差矩阵。

更新阶段：计算卡尔曼增益，根据观测值和预测的状态估计值，更新当前时刻的状态估计值和协方差矩阵。

融合过程中的关键问题

传感器时间同步：不同传感器的测量数据可能存在时间延迟，需要进行时间同步处理，以保证融合数据的时间一致性。

噪声协方差矩阵选取：过程噪声协方差矩阵和观测噪声协方差矩阵的选取对 EKF 的滤波性能影响很大。通常需要根据传感器的特性和实验数据进行调整。

非线性误差处理：虽然 EKF 通过线性化处理解决了非线性问题，但线性化误差可能会影响滤波精度。在非线性程度较高的情况下，可以考虑采用无迹卡尔曼滤波（UKF）等更先进的滤波算法。

EKF 与 IMU 融合的应用

机器人导航：在室内环境中，GPS 信号往往不稳定或无法接收，通过 EKF 将 IMU 与激光雷达、视觉传感器等融合，可以实现机器人的高精度导航和定位。

无人机控制：无人机在飞行过程中需要实时获取自身的位置、速度和姿态信息，EKF 与 IMU 融合可以为无人机提供稳定、可靠的状态估计，保证飞行的安全性和稳定性。

自动驾驶：自动驾驶汽车需要精确的定位和导航信息，EKF 将 IMU 与 GPS、毫米波雷达、摄像头等传感器融合，可以提高自动驾驶系统的环境感知能力和定位精度，为自动驾驶决策提供支持。

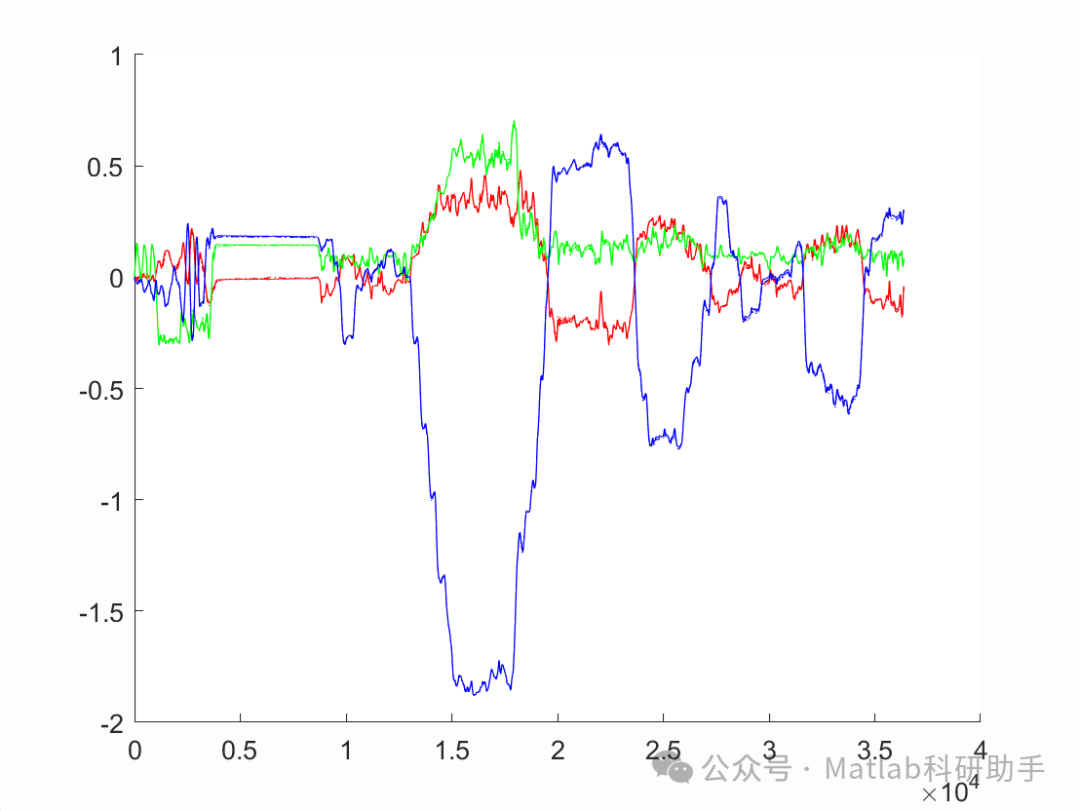

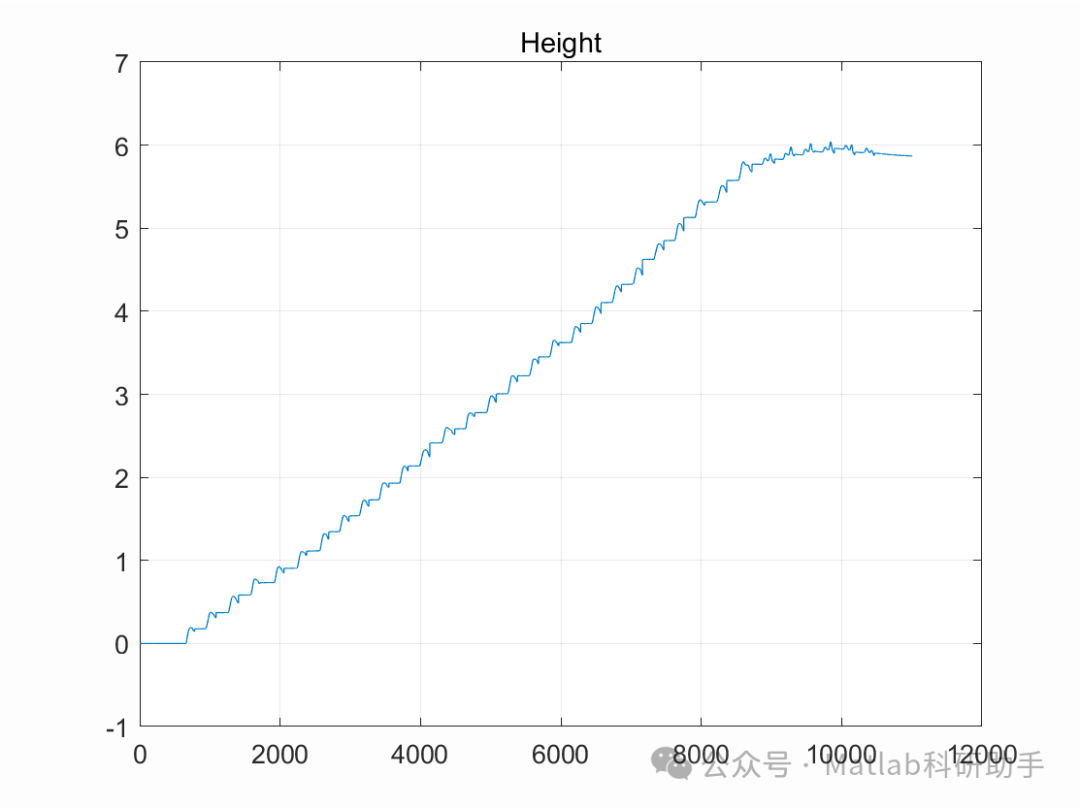

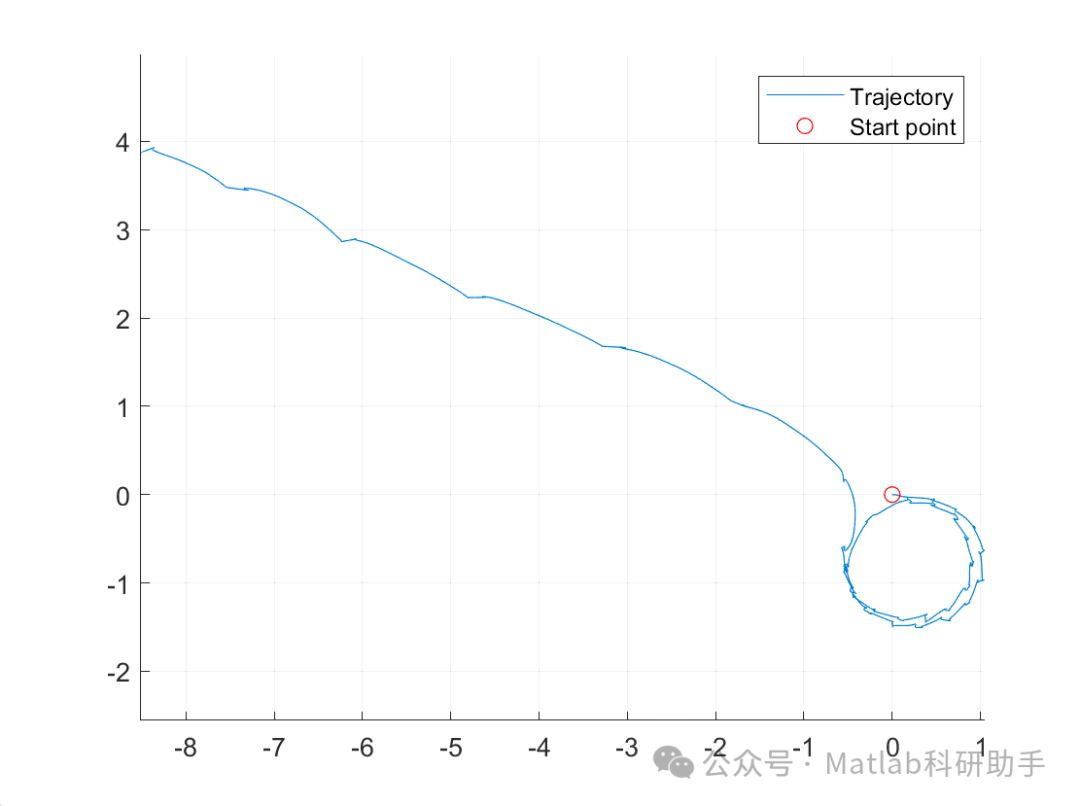

⛳️ 运行结果

🔗 参考文献

[1] 张栋,焦嵩鸣,刘延泉.互补滤波和卡尔曼滤波的融合姿态解算方法[J].传感器与微系统, 2017, 36(3):5.DOI:10.13873/J.1000-9787(2017)03-0062-04.

[2] 闵华松,杨杰.融合IMU的RGBD-SLAM算法改进研究[J].计算机工程与设计, 2015, 36(1):7.DOI:10.16208/j.issn1000-7024.2015.01.022.

[3] 尹康涌,梁伟,杨吉斌,等.电力作业场景中一种高效的UWB和IMU融合定位算法[J].中国电力, 2021, 54(8):8.DOI:10.11930/j.issn.1004-9649.202010061.
