基于simulink的光伏阵列常见故障仿真模型附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

本文基于 Matlab/Simulink 平台构建光伏阵列常见故障仿真模型，针对光伏阵列开路、短路、局部阴影遮挡等常见故障，通过搭建光伏电池基础模型，并添加故障模拟模块，实现对不同故障工况下光伏阵列输出特性的仿真分析。仿真结果直观展示了各类故障对光伏阵列输出电压、电流及功率的影响，为光伏系统故障诊断与运维提供了有效的模拟工具和理论依据。

关键词

Simulink；光伏阵列；故障仿真；开路故障；短路故障；局部阴影遮挡

一、引言

随着光伏发电技术的快速发展，光伏系统在能源领域的应用日益广泛。然而，光伏阵列在实际运行过程中，受环境因素、设备老化等影响，容易出现各类故障，如开路、短路、局部阴影遮挡等 。这些故障会显著降低光伏阵列的发电效率，甚至引发安全问题。因此，研究光伏阵列常见故障特性，建立有效的故障仿真模型，对于光伏系统的故障诊断、维护以及提高系统可靠性具有重要意义。

Simulink 是 Matlab 中的可视化仿真工具，具有丰富的模块库和强大的建模功能，能够快速搭建复杂系统模型并进行仿真分析。利用 Simulink 搭建光伏阵列故障仿真模型，可以直观地模拟不同故障场景下光伏阵列的输出特性，为深入研究故障机理和开发故障诊断算法提供支持。

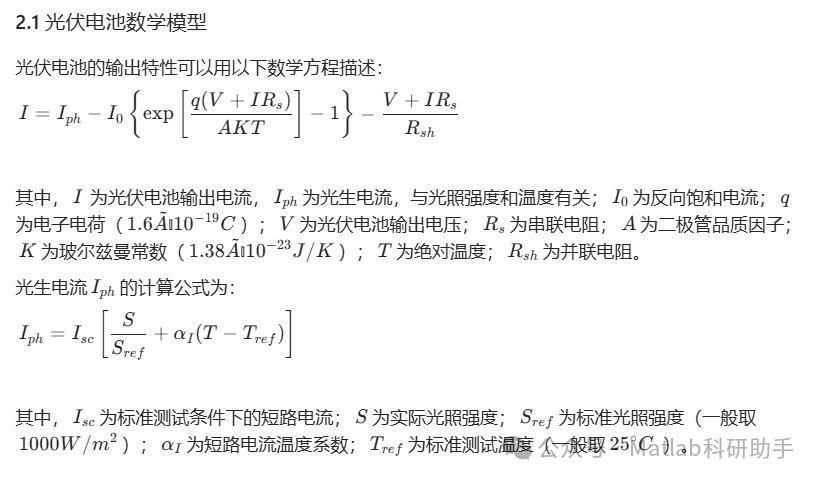

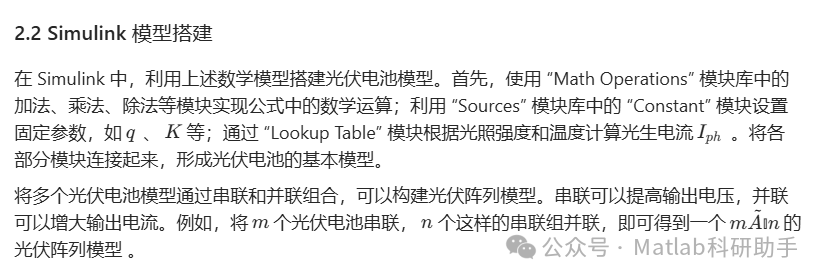

二、光伏阵列正常工作模型构建

三、光伏阵列常见故障仿真模型构建

3.1 开路故障仿真模型

开路故障是指光伏阵列电路中某处断开，导致电流无法正常流通。在 Simulink 中模拟开路故障，只需在光伏阵列输出端串联一个受控开关模块（如 “Relay” 模块）。当需要模拟开路故障时，通过设置控制信号使开关断开，此时光伏阵列输出电流几乎为零，输出电压接近开路电压。通过调整开关的控制信号，可模拟不同时刻发生的开路故障。

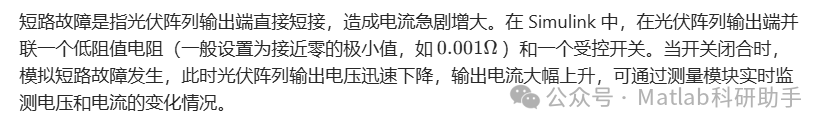

3.2 短路故障仿真模型

3.3 局部阴影遮挡故障仿真模型

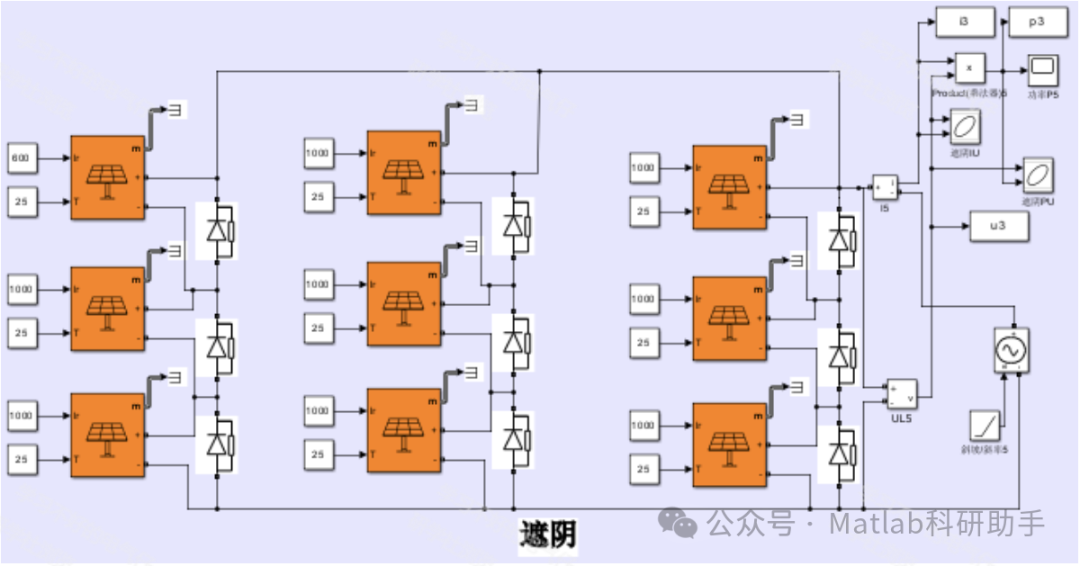

局部阴影遮挡会使光伏阵列中部分电池的光照强度降低，导致其输出特性改变，进而影响整个光伏阵列的性能。在 Simulink 中，将光伏阵列划分为多个子阵列模块，每个子阵列对应不同的光照强度。通过 “Lookup Table” 模块为每个子阵列设置不同的光照强度参数，模拟局部阴影遮挡情况。例如，将部分子阵列的光照强度设置为低于标准光照强度的值，即可模拟阴影遮挡效果。同时，为了更准确地反映阴影遮挡下的电气特性，需要考虑子阵列之间的电气连接关系，确保模型的合理性。

四、结论

本文基于 Simulink 成功搭建了光伏阵列常见故障仿真模型，包括开路、短路和局部阴影遮挡故障模型，并通过仿真实验分析了不同故障工况下光伏阵列的输出特性。仿真结果表明，该模型能够准确模拟各类故障对光伏阵列输出电压、电流和功率的影响，为光伏系统故障诊断算法的研究和实际运维提供了有效的仿真工具和理论参考。未来，可以进一步完善模型，考虑更多实际因素的影响，如光伏电池老化、灰尘积累等，以提高模型的实用性和准确性。

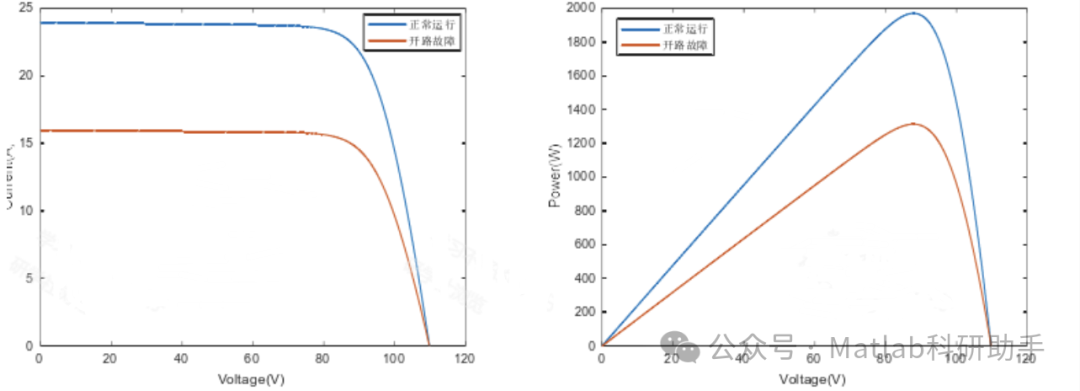

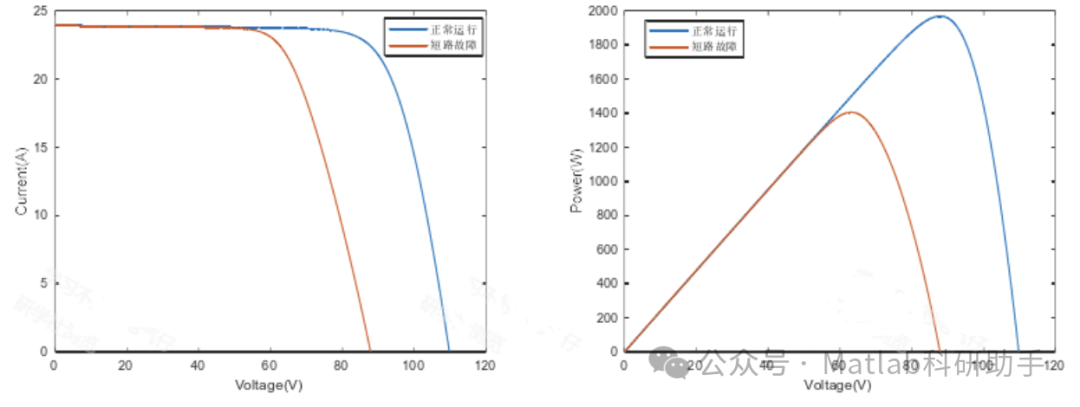

⛳️ 运行结果

🔗 参考文献

[1] 王晓雷,王卫星,路进升,等.光伏阵列特性仿真及其在光伏并网逆变器测试系统中的应用[J].电力系统保护与控制, 2011, 39(10):5.DOI:10.3969/j.issn.1674-3415.2011.10.013.

[2] 郑意,赵志刚,苟向锋.基于Simulink的太阳能光伏电池的建模及输出特性仿真研究[J].兰州交通大学学报, 2013(1):4.DOI:10.3969/j.issn.1001-4373.2013.01.022.

[3] 王章权,陈友荣.基于PSIM和Simulink的光伏发电系统协同仿真[J].机电工程, 2009, 26(10):4.DOI:10.3969/j.issn.1001-4551.2009.10.016.
