🔥 内容介绍

随着移动通信技术的飞速发展，对有限频谱资源的利用效率提出了更高的要求。码分多址（Code Division Multiple Access, CDMA）技术作为一种重要的多址接入方式，以其独特的扩频特性和优良的抗干扰性能，在现代通信系统中扮演着举足轻重的角色。与传统的频分多址（FDMA）和时分多址（TDMA）技术不同，CDMA允许所有用户在同一时间、同一频带内进行通信，并通过分配给每个用户的独特正交或伪正交码序列来区分不同的用户信号。对CDMA系统中发射机和接收机的深入研究，是理解其工作原理、优化系统性能、提升通信质量的关键。本文将围绕CDMA发射机和接收机的信号处理过程展开详细论述，旨在深入剖析其核心技术及其在现代通信中的重要意义。

一、 CDMA发射机

CDMA发射机的主要功能是将待传输的用户信息信号通过一系列处理转化为适合无线信道传输的扩频信号。其信号处理流程通常包括：信源编码、信道编码、交织、码元映射、扩频、加扰、上变频等环节。

信源编码与信道编码:
- 信源编码:
  目的是压缩用户信息，去除冗余，提高传输效率。例如，在语音通信中，可以使用各种语音编码算法（如AMR、EVRC等）对原始语音信号进行压缩。
- 信道编码:
  目的是增加信号的冗余度，以便在接收端进行纠错，提高传输的可靠性。常用的信道编码技术包括卷积码、Turbo码、LDPC码等。这些编码器通过在原始信息比特中引入额外的校验比特，使得接收端能够检测并纠正信道传输过程中引入的错误。
交织:
- 交织器将经过信道编码后的数据序列进行重新排列，将突发错误分散成离散的错误。这样做的好处在于，离散的错误更容易通过信道解码器进行纠正，从而提高系统的抗突发干扰能力。
码元映射:
- 交织后的比特流需要映射成传输码元。在数字调制中，常用的映射方式有BPSK、QPSK、16QAM等。码元映射将二进制或多进制比特序列转化为具有特定幅度和相位的复数符号。例如，QPSK将每两个比特映射为一个复数符号。
扩频:
- 扩频是CDMA技术的核心。扩频过程通过将码元符号与高速率的伪随机噪声（PN）码序列进行相乘实现。这个PN码的码片速率（chip rate）远高于码元速率（symbol rate），导致信号的带宽被大大扩展。扩频增益（Processing Gain, PG）定义为PN码的码片速率与码元速率之比，它反映了扩频带来的带宽扩展程度和抗干扰能力。扩频方式主要有两种：直接序列扩频（Direct Sequence Spread Spectrum, DSSS）和跳频扩频（Frequency Hopping Spread Spectrum, FHSS）。在现代CDMA系统中，DSSS是主流方式，它通过直接用PN码序列去调制信息信号来实现扩频。
加扰:
- 在某些CDMA系统中，除了扩频码之外，还会使用加扰码对扩频后的信号进行加扰。加扰码通常是一个更长的PN码序列，它主要用于区分小区或基站，并有助于平衡不同用户信号的功率，降低峰均功率比（PAPR）。
上变频:
- 经过数字处理的扩频信号通常是基带信号或中频信号，需要通过上变频将信号搬移到射频频段，以便通过天线发射出去。上变频器通过混频器将基带或中频信号与本地振荡器产生的载波信号相乘，并经过滤波器滤除不需要的频率分量，得到最终的射频信号。
功率放大:
- 射频信号在发射到天线之前，需要经过功率放大器放大到足够的功率，以保证信号能够有效地传输到接收端。功率放大器的设计对于系统的功耗和线性度至关重要。

二、 CDMA接收机

CDMA接收机的主要功能是从接收到的混合信号中提取出目标用户的信号，并恢复原始信息。其信号处理流程与发射机大致相反，通常包括：下变频、解加扰、解扩、解映射、解交织、信道解码、信源解码等环节。

下变频:
- 接收到的射频信号首先通过天线接收，并经过低噪声放大器（LNA）进行放大。然后，通过下变频器将射频信号搬移到中频或基带。下变频器通过混频器将接收到的射频信号与本地振荡器产生的载波信号相乘，并经过滤波器滤除不需要的频率分量。准确的频率同步是下变频的关键。
解加扰:
- 如果发射端使用了加扰码，则接收端需要使用与发射端相同的加扰码进行解加扰。解加扰的过程就是将接收到的信号与加扰码序列进行相乘。这有助于恢复被加扰的信号，并降低来自其他基站或小区的干扰。
解扩:

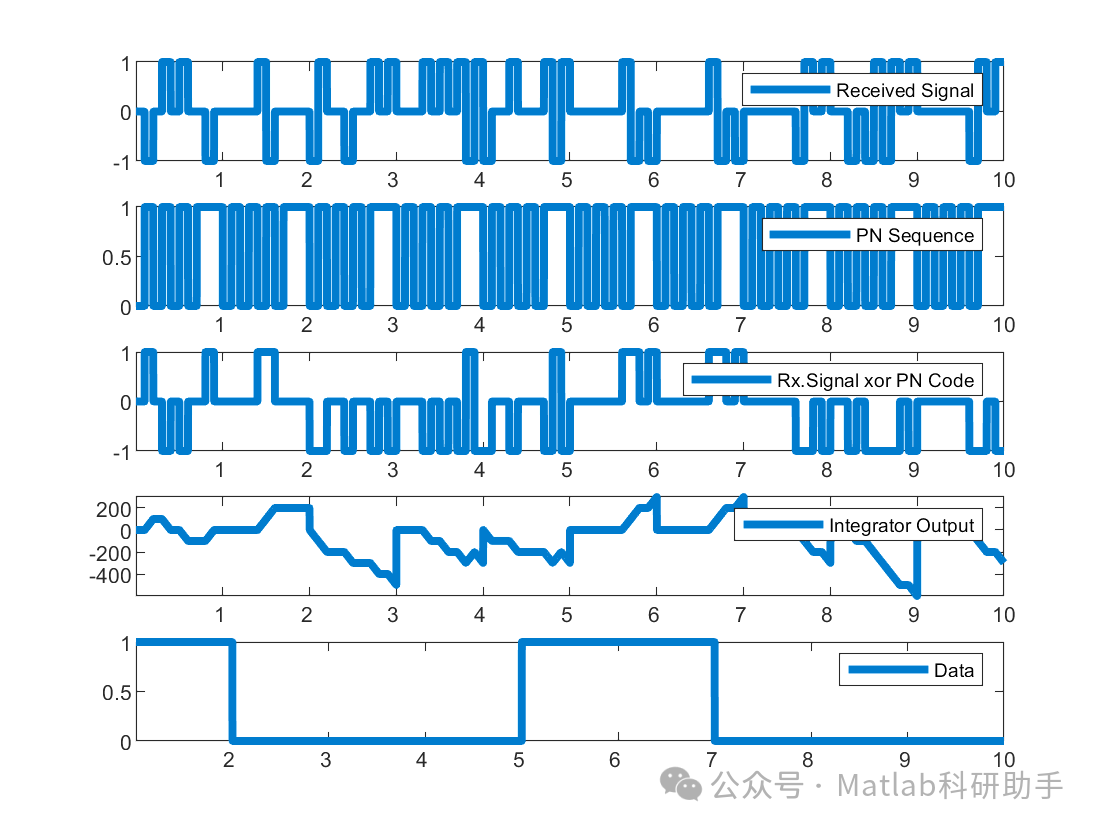

- 解扩是CDMA接收机的核心环节，也是实现用户分离的关键。解扩过程是将接收到的信号与目标用户的PN码序列进行相关运算。由于PN码的自相关特性，当接收到的信号与正确的PN码进行相关时，相关值会很高，而与错误的PN码（其他用户的PN码或噪声）进行相关时，相关值会很低。通过相关运算，可以将目标用户的窄带信息信号从宽带的干扰信号中“提取”出来，实现信号的解扩和用户分离。这个过程的实现通常依赖于匹配滤波器或相关器。
同步:
- 为了实现正确的解扩，接收机必须精确地与发射机的PN码序列实现时间同步。同步过程是CDMA接收机中最具挑战性的环节之一。它包括初级同步（获取PN码序列的大概起始位置）和精细同步（精确锁定PN码的码片边界）。常用的同步技术包括滑动相关、匹配滤波器等。多径衰落信道对同步提出了更高的要求，需要利用多径分集技术来提高同步的鲁棒性。
解映射:
- 解扩后的信号是对应于传输码元的符号序列。解映射器根据发射端使用的调制方式，将接收到的符号序列恢复为比特序列。例如，对于QPSK调制，解映射器将每个复数符号解码为两个比特。这个过程可能涉及到软判决或硬判决。
解交织:
- 解交织器是交织器的逆过程，它将接收到的比特序列按照发射端交织前的顺序重新排列。这样，被分散的突发错误又重新聚集在一起，但已经被信道编码器所“看到”，从而便于后续的信道解码。
信道解码:
- 信道解码器根据发射端使用的信道编码方式，对接收到的比特序列进行解码和纠错。常用的解码算法包括Viterbi算法（用于卷积码）、Turbo解码算法、LDPC解码算法等。信道解码器的性能直接影响到系统的误码率。
信源解码:
- 信源解码器是信源编码器的逆过程，它将恢复的比特流还原为原始的用户信息。例如，在语音通信中，信源解码器将解码后的比特流还原为可听的语音信号。

三、 CDMA发射机与接收机的关键技术与挑战

CDMA系统的发射机和接收机涉及到众多关键技术，同时也面临着一些挑战：

PN码的设计与生成: PN码的良好自相关和互相关特性是CDMA技术的基础。码长、码率、生成多项式等参数的选择直接影响系统的性能。码的伪随机性要求使其生成器复杂且需精确控制。
同步技术的鲁棒性: CDMA系统对同步精度要求很高，特别是在多径、噪声和用户间干扰严重的无线信道中。快速准确的同步是接收机正常工作的必要条件。
功率控制: CDMA系统中，由于“远近效应”（近端用户的信号功率远大于远端用户的信号功率），如果不进行功率控制，近端用户的信号可能会严重干扰远端用户的信号。因此，发射机需要进行严格的功率控制，使得所有到达基站的用户信号功率大致相同。接收端也需要参与功率控制的环路。
多径效应与多址干扰（MAI）: 无线信道中的多径效应会导致信号的衰落和码间干扰。同时，由于用户间使用非完全正交的PN码，会产生用户间干扰（MAI）。接收机需要采用各种技术来对抗多径效应和MAI，例如耙接收机（Rake Receiver）利用多径信号能量，干扰消除（Interference Cancellation）技术直接估计并消除MAI。
算法复杂度: CDMA接收机中的许多信号处理算法，如相关运算、同步搜索、解码等，计算量较大，对实时处理能力提出了较高要求。
硬件实现: 高速的PN码处理、精确的同步电路、高性能的信号处理器等对硬件的设计和制造提出了挑战。

四、总结与展望

CDMA发射机和接收机作为码分多址技术的两大核心组成部分，其复杂精密的信号处理过程是实现多用户在同一时频资源下通信的关键。发射机通过扩频、加扰等手段将用户信息转化为具有抗干扰能力的宽带信号，而接收机则通过同步、解扩、解码等逆过程从混叠的信号中提取并恢复目标用户的信息。对这些过程的深入理解是设计和优化CDMA系统的基础。

尽管CDMA技术在3G时代取得了巨大的成功，并在一定程度上影响了后续通信系统的发展，但随着对更高数据速率和更大系统容量的需求不断增长，新的多址技术（如OFDMA）逐渐成为主流。然而，CDMA技术中的一些核心思想，如扩频增益、干扰管理、精确同步等，仍然对现代无线通信系统的设计具有重要的借鉴意义。例如，在某些特定应用场景，如短距离高可靠通信或抗干扰通信中，CDMA技术仍然具有其独特的优势。

未来对CDMA发射机和接收机的研究可能会集中在以下几个方向：进一步提高同步的鲁棒性和效率，优化功率控制策略以提高系统容量，研究更有效的多用户检测和干扰消除技术，以及探索CDMA与其他先进无线技术的融合。
