机载雷达作为现代空中探测和监视的核心装备，其性能优劣直接关系到国家安全和军事作战能力。然而，机载雷达在复杂的电磁环境中工作，面临着严重的杂波干扰和电子对抗威胁。其中，机载平台自身的运动以及外部环境的多样性，导致杂波呈现出复杂的非平稳特性，严重限制了雷达对弱目标的探测能力。为了有效抑制这些干扰，空时自适应处理（Space-Time Adaptive Processing, STAP）技术应运而生，并成为机载阵列雷达信号处理领域的关键技术之一。本文将深入探讨空时自适应处理在机载雷达中的应用，重点分析机载阵列雷达所面临的复杂信号环境，并阐述STAP如何有效地应对这些挑战。

机载阵列雷达信号环境分析

机载阵列雷达所处的信号环境相较于地面固定雷达更为复杂和动态。主要挑战来源于以下几个方面：

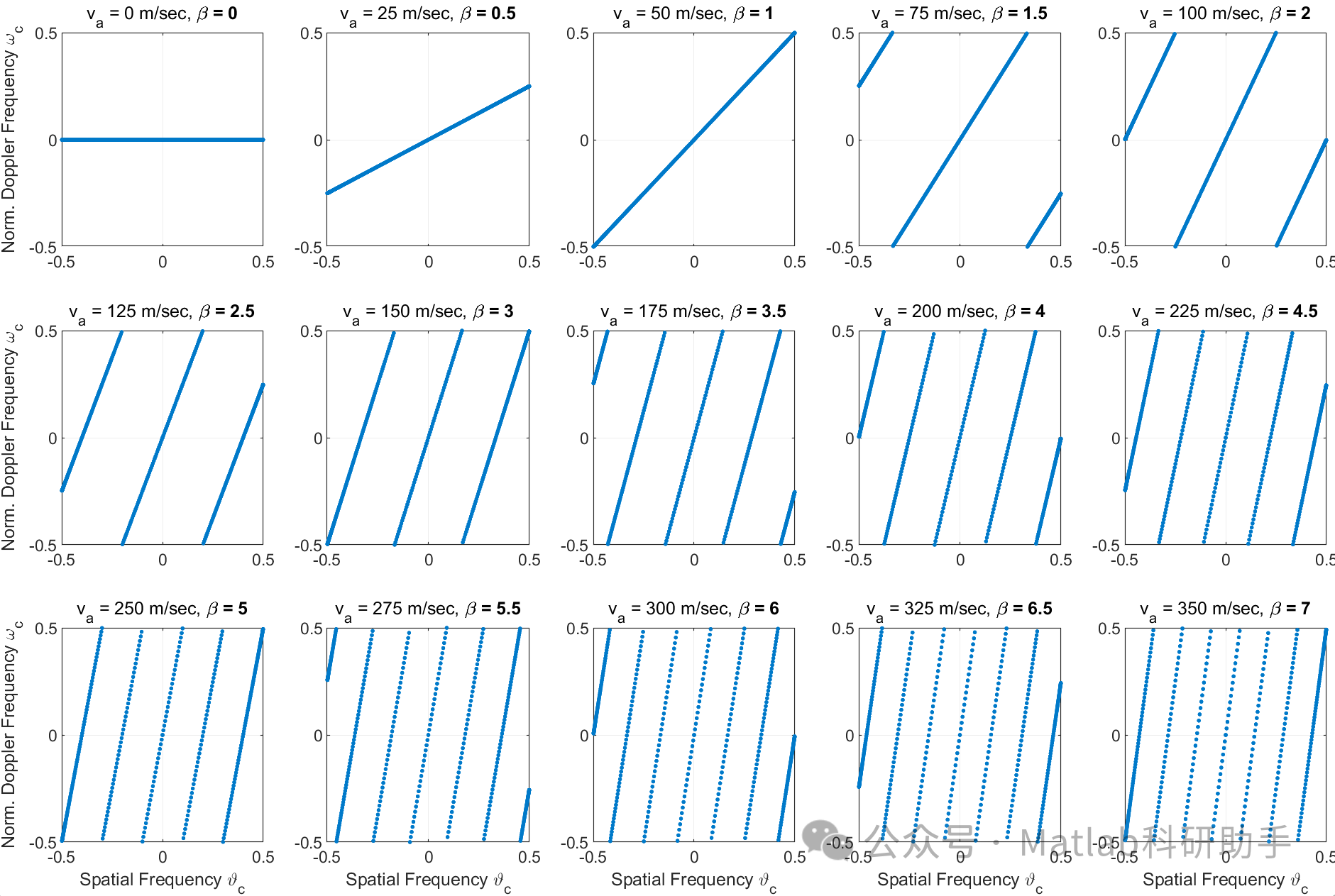

地杂波： 机载雷达天线向下照射时，地面反射的信号形成强烈的地杂波。由于载机的运动，地杂波相对于雷达的视线方向（Line-of-Sight, LoS）会产生多普勒频移，形成所谓的“杂波脊”（Clutter Ridge）。
海杂波： 在对海搜索时，海面反射的信号形成海杂波。海杂波的特性受海况（风速、浪高、海面状态等）影响极大。高海况下的海杂波强度高，且具有明显的非高斯特性，常常表现为尖峰状的回波（spiky clutter）。海浪的运动也会引起海杂波的多普勒展宽，使得其频谱特性更加复杂。与地杂波类似，载机的运动同样会导致海杂波的展宽和多普勒频移。
体积杂波： 包括云雨、大气湍流、鸟群等形成的体积散射信号。这些体积杂波通常具有较大的多普勒展宽，并且分布范围广。尤其是在恶劣天气条件下，云雨杂波的强度可能非常高，严重影响目标探测。体积杂波的特性与大气环境、降雨强度等因素密切相关。
平台运动引起的杂波谱展宽： 除了载机的直线运动，实际飞行中还存在平台姿态的变化，如俯仰、滚转、偏航等。这些姿态变化会导致天线波束指向的改变，使得杂波散射点相对于雷达的视线方向发生瞬时变化，进而引起杂波多普勒频率的瞬时变化，导致杂波谱的展宽。对于非理想平台运动，杂波谱展宽会更加严重和复杂，破坏了地杂波的理想空时耦合关系。
内部运动目标： 除了需要探测的外部目标，雷达天线罩、机身、旋翼（直升机平台）等内部结构的振动或运动也会产生多普勒频移，形成内部运动杂波或称为“平台杂波”。这些杂波通常位于零多普勒频率附近，但由于平台内部结构的复杂性，其多普勒谱可能具有一定的展宽和结构，对低速目标的探测构成干扰。
电子对抗（ECM）： 现代战争中，敌方常常采用各种电子干扰手段，如噪声干扰、欺骗干扰等，以降低雷达的探测性能。这些干扰信号可能来自地面、空中或自身平台，其功率、带宽、调制方式各异，对雷达的信号处理能力提出了严峻挑战。机载雷达在电磁对抗环境下工作，需要具备强大的抗干扰能力。
多径效应： 特别是在低空飞行时，雷达信号可能通过地面、海面或建筑物反射后到达天线，形成多径信号。多径信号具有与直达信号不同的时延和多普勒频移，会引入虚假目标或增加杂波的复杂性。

空时自适应处理应对复杂信号环境

面对上述复杂信号环境，空时自适应处理（STAP）技术通过在空间域和时间域联合进行信号处理，能够有效地抑制具有特定空时特性的干扰，从而提高对弱目标的探测能力。STAP的核心思想是利用阵列天线在空间域对信号的指向性以及脉冲多普勒雷达在时间域对信号的多普勒频移的区分能力，构建一个联合的空时滤波器，使得在干扰方向和干扰多普勒频率方向上形成零陷，同时最大化期望目标的输出信噪比（Signal-to-Noise Ratio, SNR）。

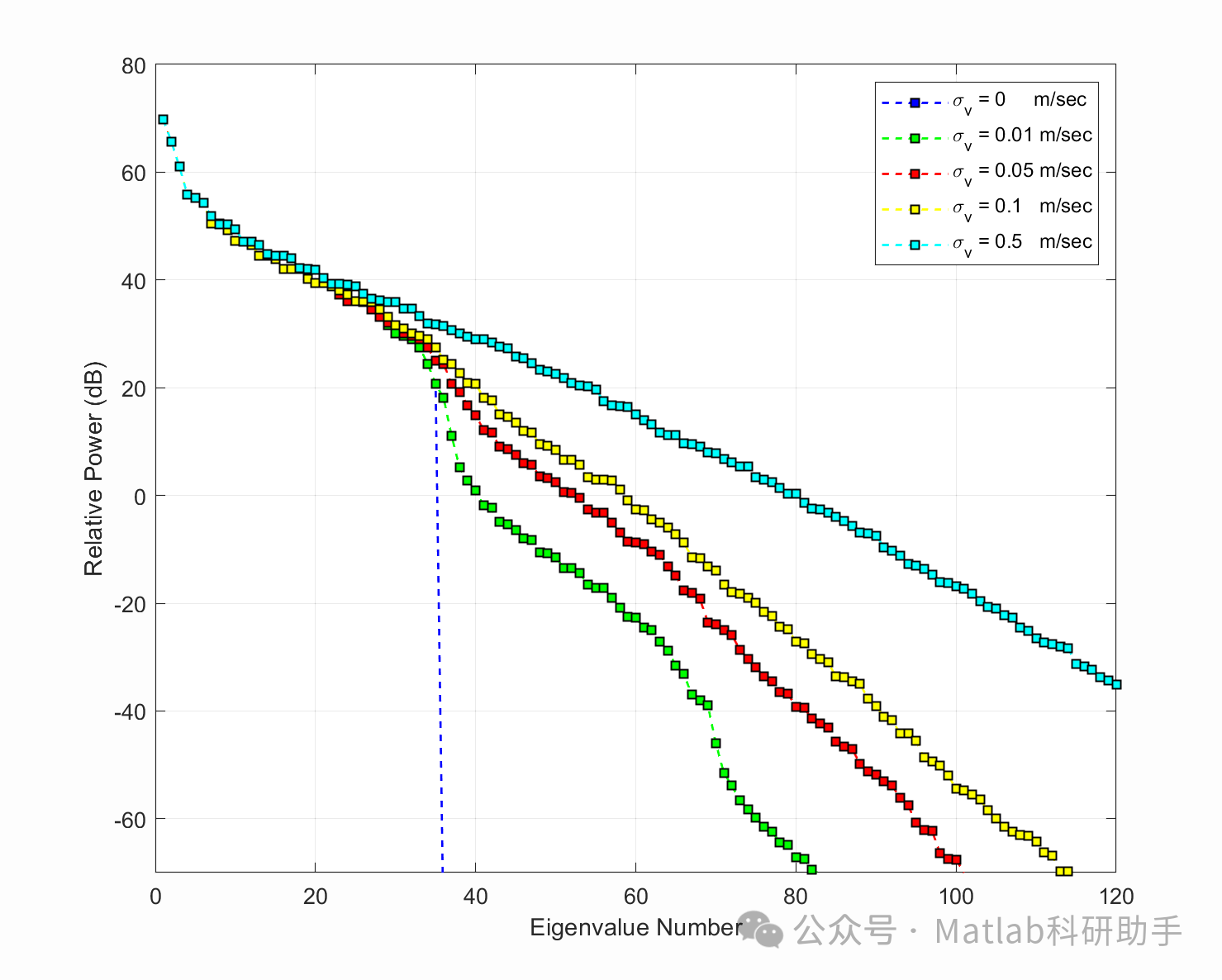

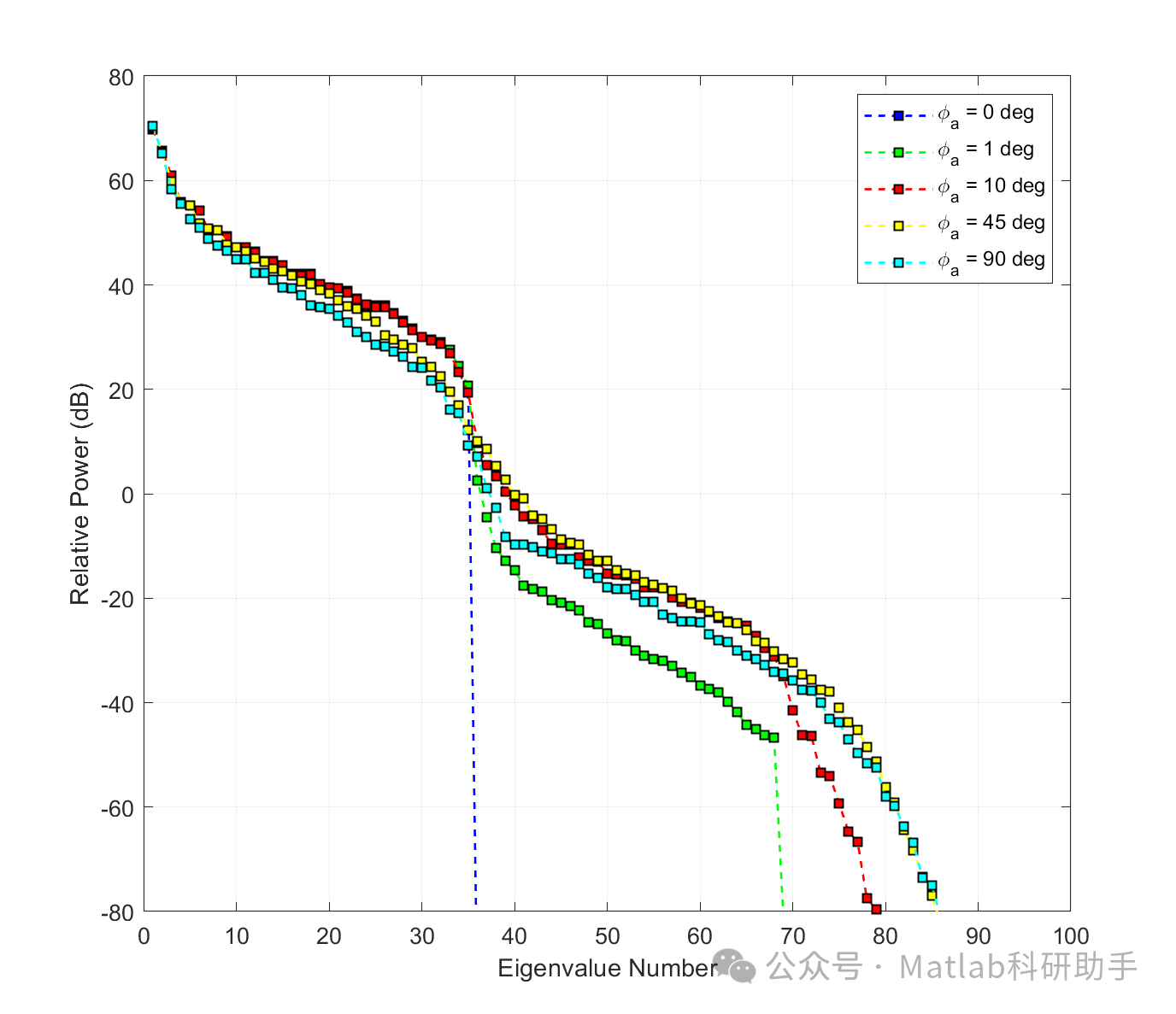

STAP的理论基础是最小均方误差（Minimum Mean Square Error, MMSE）准则，通过自适应地估计输入信号的协方差矩阵，并根据此协方差矩阵设计最优的空时滤波器权向量。协方差矩阵反映了输入信号在空时维度上的相关性，包含了杂波、干扰和噪声的信息。通过对协方差矩阵进行特征分解或求逆，可以得到能够有效抑制这些干扰的滤波器。

STAP在应对机载阵列雷达复杂信号环境方面具有以下优势：

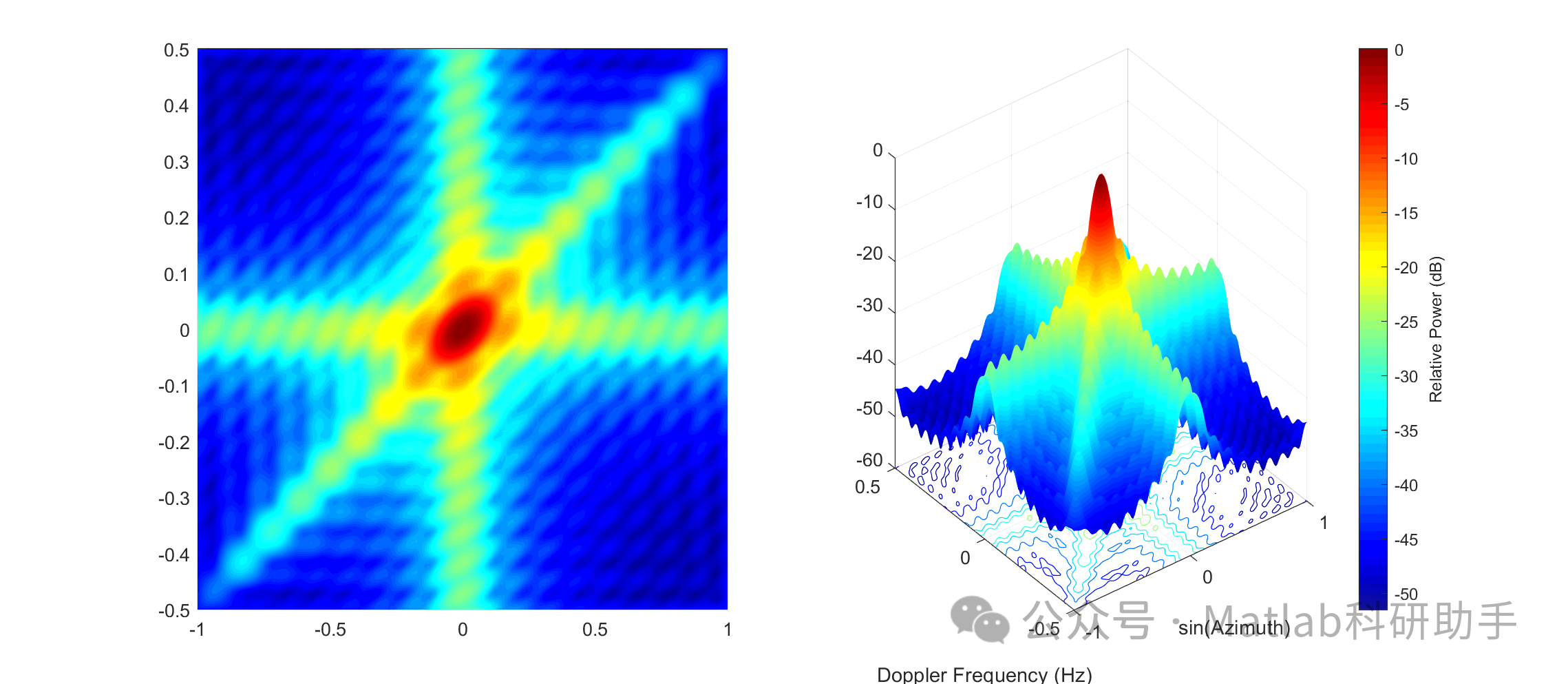

有效抑制地杂波和海杂波： STAP能够利用地杂波和海杂波在空时平面上形成的特定结构（如杂波脊），通过在这些区域形成深零陷，大幅度抑制杂波能量，提高信杂比（Signal-to-Clutter Ratio, SCR）。对于非均匀杂波，更先进的STAP算法，如基于局部协方差估计或基于知识辅助的STAP，可以更好地应对。
对抗平台运动引起的杂波谱展宽： STAP算法能够通过自适应地学习展宽的杂波谱特性，并在展宽的多普勒区域形成展宽的零陷，从而抑制由于平台姿态变化等引起的杂波展宽。某些高级STAP算法甚至可以利用载机的运动参数对杂波协方差矩阵进行建模和预测，进一步提高处理性能。
抑制体积杂波： 虽然体积杂波的多普勒展宽较大，但STAP仍然能够根据其空时特性进行抑制。尤其对于具有一定多普勒结构或空间分布的体积杂波，STAP能够取得较好的效果。
应对电子对抗： STAP算法具有一定的抗干扰能力。对于窄带干扰，STAP可以在其对应的空域和多普勒频率上形成零陷。对于宽带干扰，虽然直接抑制效果有限，但STAP仍然可以根据其空间分布进行一定程度的抑制。结合其他抗干扰技术，可以进一步增强雷达的生存能力。
分离内部运动杂波和外部目标： 虽然内部运动杂波与低速目标的多普勒频率接近，但由于其空间位置和方向与外部目标不同，STAP可以通过空间维度的分离能力，在一定程度上抑制内部运动杂波对低速目标探测的影响。

STAP算法的挑战与发展

尽管STAP在机载雷达中取得了显著成效，但在实际应用中仍面临一些挑战：

训练样本需求： 经典的自适应STAP算法需要大量的独立同分布（Independent and Identically Distributed, IID）训练样本来准确估计协方差矩阵。然而，机载雷达所处的环境常常是非均匀的，难以获得足够的IID样本，导致协方差矩阵估计不准确，影响STAP性能。
计算复杂度： 经典的直接方法（Direct Data Adaptive Approach, DDAA）STAP算法需要对高维协方差矩阵进行求逆，计算量巨大，实时性难以保证。这对于资源受限的机载平台是一个重要挑战。
非均匀杂波的处理： 地形起伏、建筑物、海况变化等导致的杂波非均匀性严重影响了基于全局协方差估计的STAP性能。

为了克服这些挑战，研究人员提出了各种改进的STAP算法：

降维STAP（Reduced-Dimension STAP）：
通过将高维空时数据映射到低维子空间，降低协方差矩阵的维度，从而减少计算量和对训练样本的需求。典型的降维方法包括主成分分析（Principal Component Analysis, PCA）和基于子空间的投影方法。
参数化STAP（Parametric STAP）：
利用已知的杂波模型或平台参数对杂波协方差矩阵进行建模，减少对训练样本的依赖。例如，基于知识辅助的STAP（Knowledge-Aided STAP, KASAP）利用地理信息系统（GIS）、数字高程模型（DEM）和平台运动参数等先验知识辅助协方差矩阵的估计。
稀疏恢复STAP（Sparse Recovery STAP）：
利用杂波在空时多普勒平面上的稀疏性，通过稀疏恢复技术对杂波谱进行估计，从而抑制杂波。
基于机器学习的STAP：
利用深度学习等机器学习方法对杂波进行建模和分类，实现自适应的杂波抑制。例如，利用深度神经网络学习杂波的非线性特性。
基于稳健估计的STAP：
采用更稳健的协方差矩阵估计方法，减少异常数据对估计结果的影响，提高对非高斯和非均匀杂波的鲁棒性。

结论

空时自适应处理是机载雷达应对复杂信号环境的有效手段。通过在空时域联合处理，STAP能够有效地抑制地杂波、海杂波、体积杂波以及平台运动引起的杂波展宽，显著提高机载雷达对弱目标的探测能力。机载阵列雷达所面临的信号环境具有高度的复杂性和动态性，包括非均匀杂波、平台运动引起的谱展宽和电子对抗等挑战。尽管如此，通过不断发展和改进STAP算法，如降维STAP、参数化STAP、稀疏恢复STAP和基于机器学习的STAP等，机载雷达的抗干扰性能和目标探测能力得到了持续提升。

未来，随着机载阵列雷达技术的进一步发展，包括多功能阵列、数字阵列雷达（Digital Array Radar, DAR）以及更先进的信号处理平台，STAP技术将继续扮演关键角色。研究重点将进一步集中在如何更有效地应对极端非均匀杂波、强电子对抗以及低慢小目标探测等复杂场景。结合人工智能、大数据和云计算等新兴技术，未来的STAP算法将更加智能化、自适应化和鲁棒化，为机载雷达在日益复杂的电磁环境下执行任务提供强有力的支持。
