RK3568 OpenHarmony3.2 蓝牙模块AP6275S适配（已更新）

已于 2023-05-19 11:36:22 修改
阅读量1.7k 收藏 8
点赞数 1
分类专栏： RK3568-OpenHarmony开发实战 文章标签： 单片机 嵌入式硬件 harmonyos android 物联网
于 2023-05-15 18:06:26 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Martian_Jonas/article/details/130689803
版权
本文详细记录了在OpenHarmony 3.2 Release版上适配蓝牙模块AP6275S的过程，包括原理图分析、DTS配置、Vendor lib适配、BUG排查与解决，以及串口自收发测试，最终实现蓝牙正常工作。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

【注】本专栏产生的所有收益将捐赠给贫困山区的孩子，欢迎大家订阅支持。

一、概述

OpenHarmony3.2 Release版默认是适配AP6275s这款蓝牙芯片的，但是打开蓝牙，发现无法扫描到设备、连接设备。目前平台soc为RK3568，根据项目要求，自定义外设。接下来将以解决bug为目的，学习和记录OpenHarmony平台下蓝牙模块的适配流程。

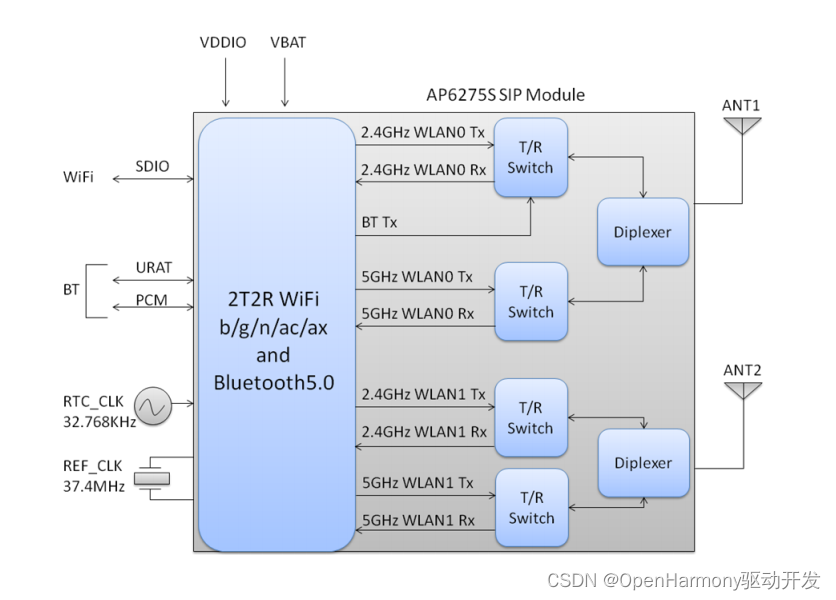

在这里插入图片描述

二、原理图
主控连接BT引脚定义
  • RK809 CLK ：32.768KHz
  • UART1M1 ：与蓝牙模块通讯的串口
  • UART_RTS_GPIO ：GPIO4_B6
  • RESET_GPIO/BT_REG_ON ：GPIO4_A5
  • WAKE_GPIO ：未定义，硬件拉高1.8V
  • WAKE_HOST_IRQ ： 未定义，悬空
了解本专栏 订阅专栏 解锁全文 超级会员免费看
