汇编 & C 实现stm32MP157a_ LED1/LED2/LED3点亮

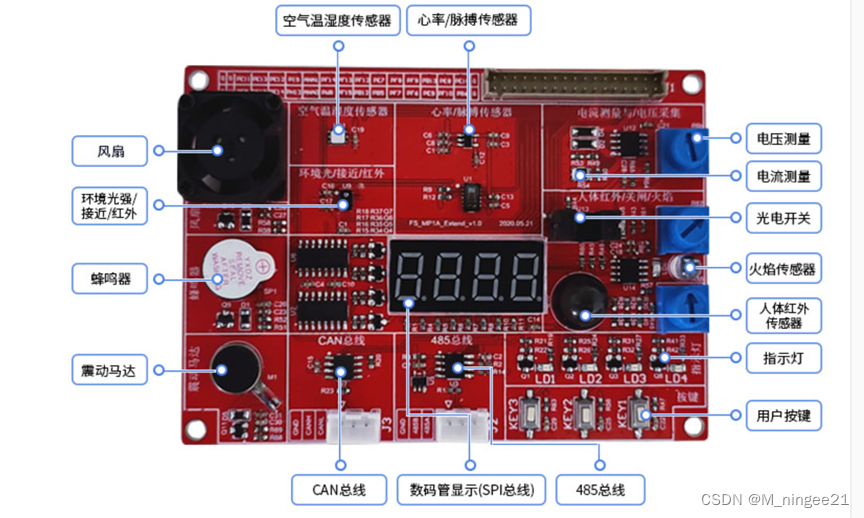

1.1扩展板

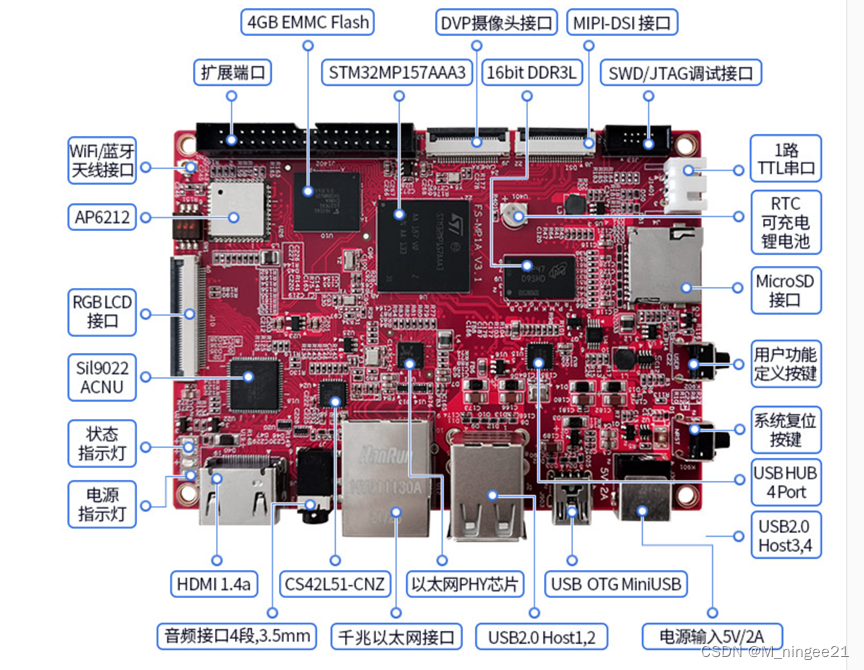

1.2核心板

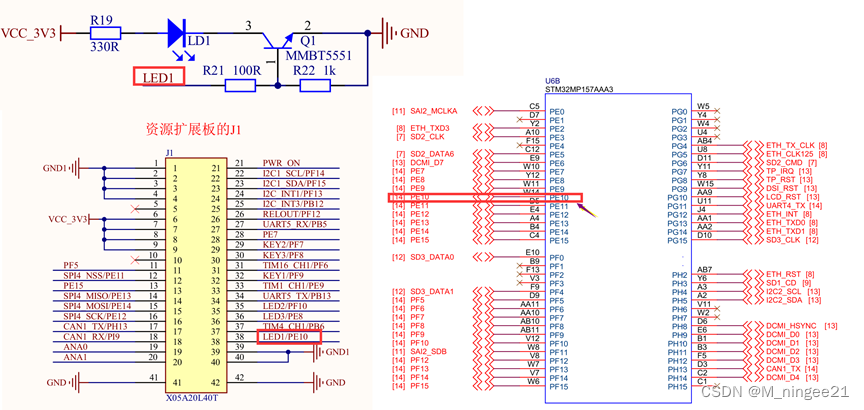

 引脚连接

LED1----->PE10------->SOC

LED2----->PF10------->SOC

LED3----->PE8------->SOC

LED灯工作原理

当PE10引脚给高电平时，LD1灯点亮

当PE10引脚给低电平时，LD1灯熄灭

当PF10引脚给高电平时，LD2灯点亮

当PF10引脚给低电平时，LD2灯熄灭

当PE8引脚给高电平时，LD3灯点亮

当PE8引脚给低电平时，LD3灯熄灭

RCC部分分析

确定RCC基地址

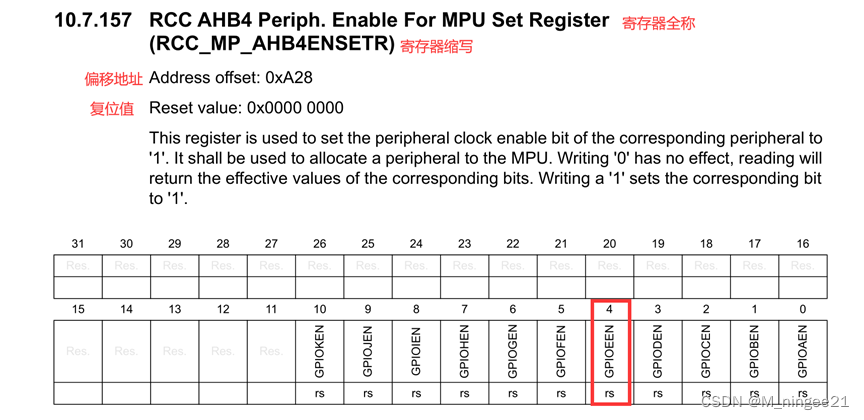

 RCC相关寄存器

GPIO部分



GPIOx_OTYPER, GPIOx_OSPEEDR, GPIOx_PUPDR，GPIOx_ODR寄存器作用：

GPIOx_MODER:GPIO模式寄存器 ---->设置为输出/输入/复用/模拟模式

GPIOx_OTYPER:GPIO输出类型寄存器 ---->设置为推挽/开漏输出

GPIOx_OSPEEDR:GPIO输出速度寄存器

GPIOx_PUPDR：GPIO是否需要外接上下拉电阻 ------>上拉电阻/下拉电阻

GPIOx_ODR:GPIO输出数据寄存器 ------> 设置GPIO引脚输出高低电平

LED1------->PE10引脚为，进行分析

1.如何确定GPIOE_MODER寄存器地址？

    地址 = 基地址 + 偏移地址 = 0x50006000 + 0x00 = 0x50006000

2.如何通过GPIOE_MODER寄存器设置PE10引脚为输出功能？

    向0x50006000地址中第[21:20]写入01的值，就设置PE10引脚为输出模式

    GPIOE_MODER[21:20] = 01 ----->设置PE10引脚为输出模式

LED2------->PF10引脚为，进行分析

1.如何确定GPIOE_MODER寄存器地址？

    地址 = 基地址 + 偏移地址 = 0x50007000 + 0x00 = 0x50007000

2.如何通过GPIOE_MODER寄存器设置PF10引脚为输出功能？

    向0x50007000地址中第[21:20]写入01的值，就设置PF10引脚为输出模式

    GPIOE_MODER[21:20] = 01 ----->设置PF10引脚为输出模式

LED3同理

LED1------->PE10引脚为例，进行分析

1.如何确定GPIOE_OTYPER寄存器地址？

    地址 = 基地址 + 偏移地址 = 0x50006000 + 0x04 = 0x50006004

2.如何通过GPIOE_OTYPER寄存器设置PE10引脚为推挽输出类型？

    向 0x50006004地址中第[10]写入0的值，就设置PE10引脚为推挽输出类型

    GPIOE_OTYPER[10] = 0 ----->设置PE10引脚为推挽输出类型

推挽输出模式，PMOS管和NMOS管都可以正常工作，输出高低电平

开漏输出模式
开漏输出：PMOS管不工作，只有NMOS管可以正常工作，输出低电平，如果想输出高电平，需要接上拉电阻

分析GPIOx_OSPEEDR寄存器
