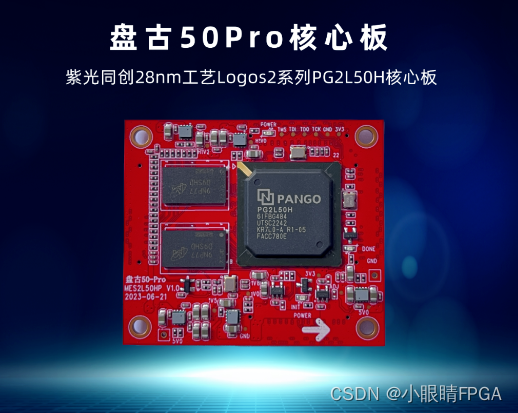

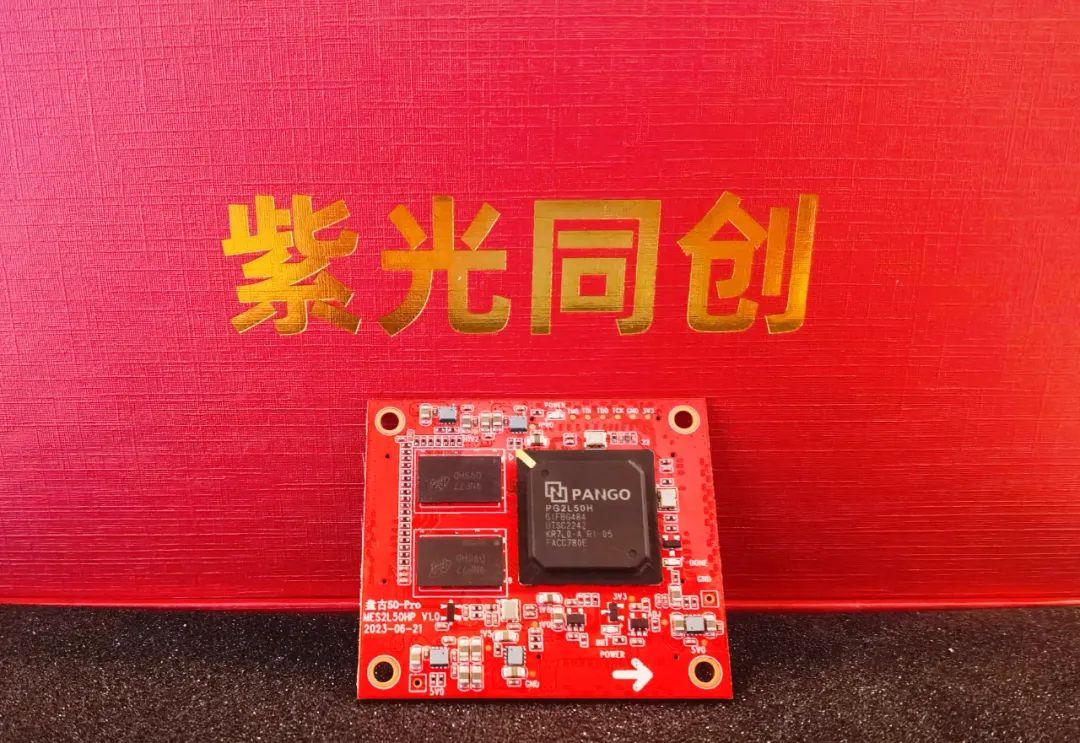

紫光同创FPGA核心板PG2L50H——盘古50Pro核心板

本原创文章由深圳市小眼睛科技有限公司创作，版权归本公司所有，如需转载，需授权并注明出处

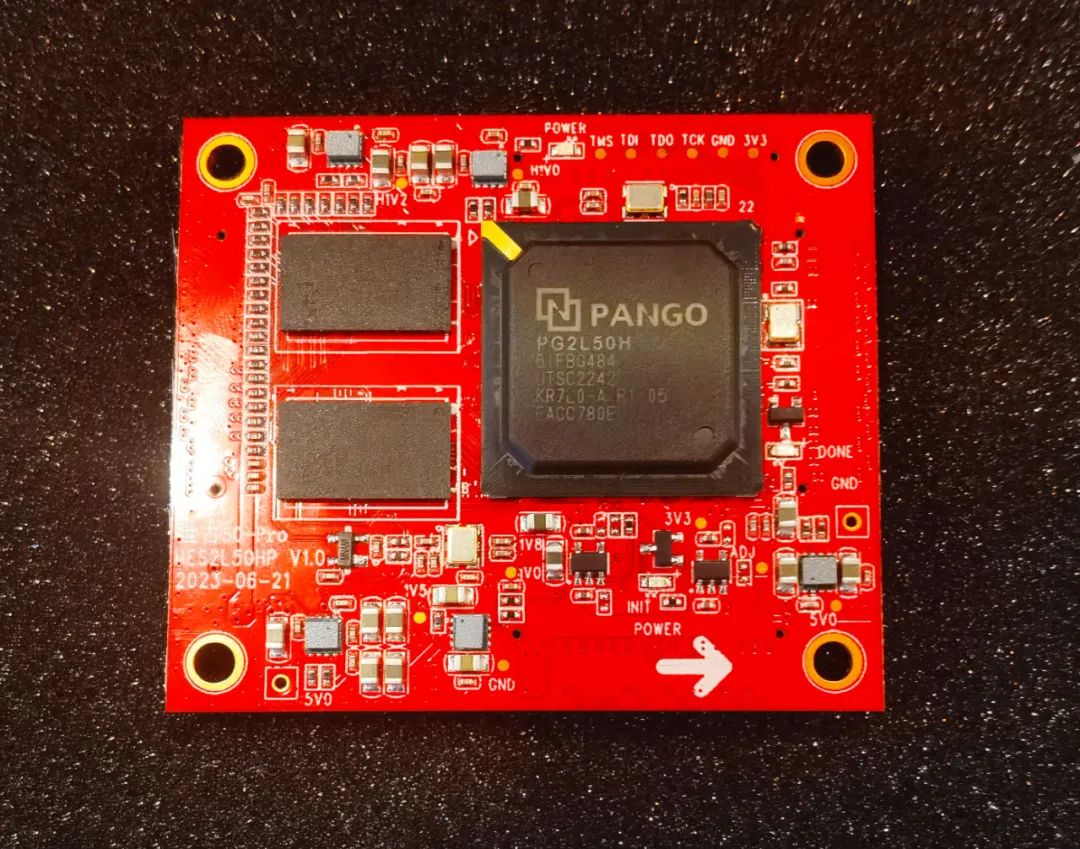

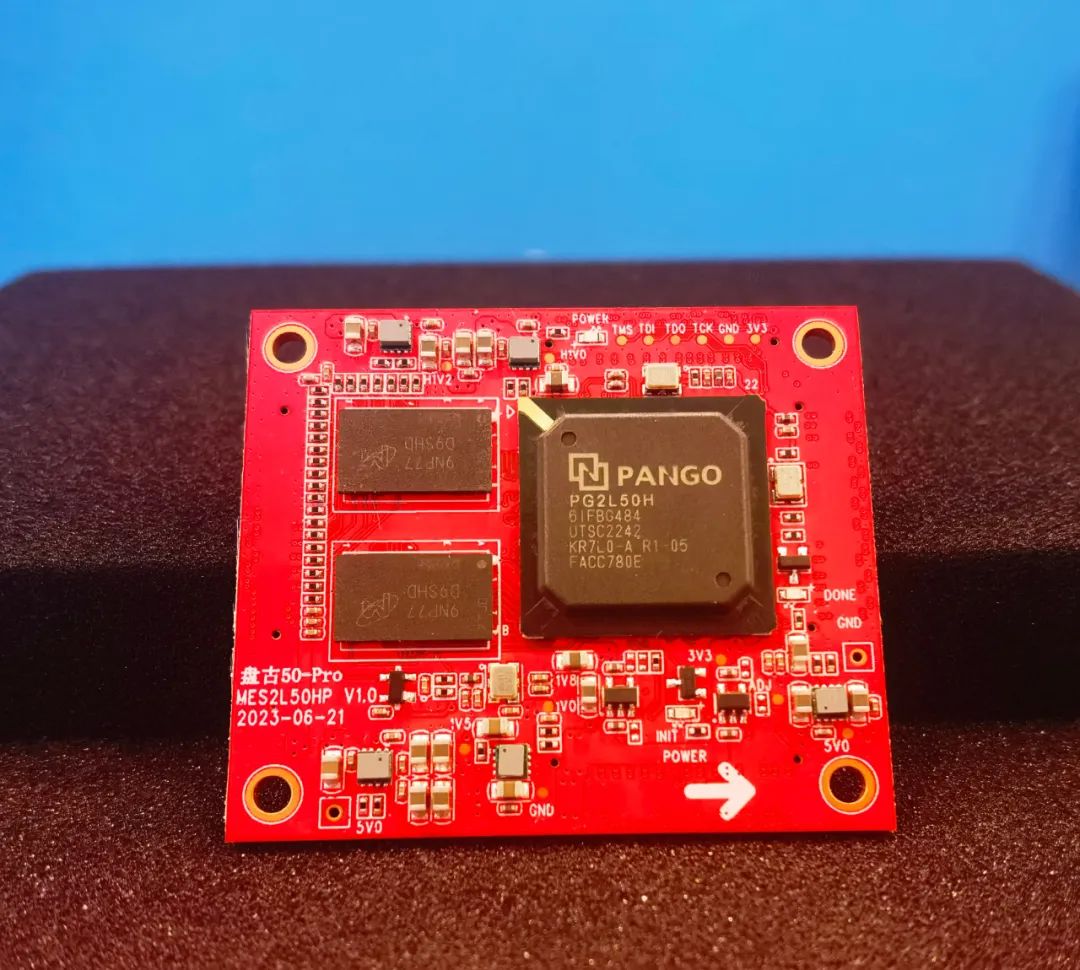

盘古50Pro核心板是一款基于紫光同创Logos2系列PG2L50H-FBG484主控芯片的全新国产FPGA核心板，相较于第一代盘古50K器件全新升级，具有高数据带宽、高存储容量的特点，适用于视频图像处理、高速数据采集、工业控制等多元应用场景。



关于盘古50Pro核心板：

1.产品概述：

盘古50Pro核心板是一款基于紫光同创Logos2系列PG2L50H-FBG484主控芯片的全新国产高性能FPGA核心板，具有高数据带宽、高存储容量的特点，适用于视频图像处理、高速数据采集、工业控制等多元应用场景。

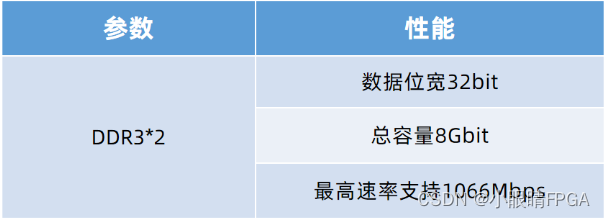

盘古50Pro核心板挂载2片MICRON公司MT41K256M16TW-107:P的DDR3芯片，DDR3总容量8Gbit，组合数据总线宽度为32bit，最高速率支持1066Mbps，完全满足高带宽的数据处理需求。

盘古50Pro核心板电源采用艾诺DCDC、南京微盟LDO方案， QSPI FLASH采用winbond的W25Q128芯片，容量128Mb，用于存储FPGA启动文件。

盘古50Pro核心板尺寸仅为50*58mm，扩展接口丰富，8个1.5V电平标准的普通IO口，1对ADC接口，1组JTAG接口，4对HSST高速RX/TX差分信号和1 对HSST高速接口的参考输入时钟，完全满足需要大量IO的用户；FPGA芯片到接口之间走线做等长和差分处理，非常适合二次开发。

2.系统描述

系统资源丰富，可以充分满足高速数据的缓存处理需求

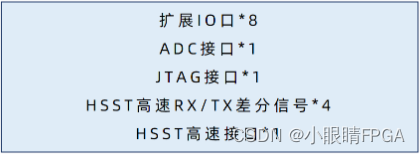

 海量的外围接口，可以充分满足多方位开发需求

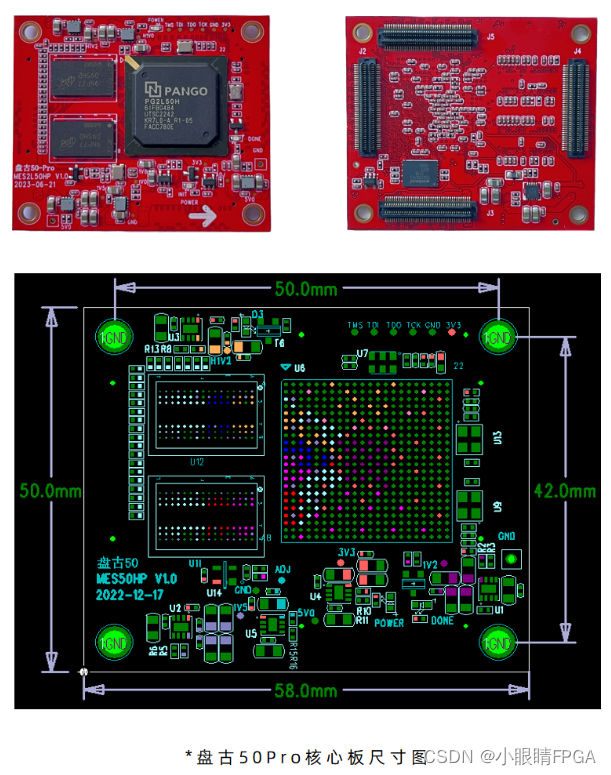

盘古50pro核心板背面

共有4个80pin高速扩展口J2/J3/J4/J5

pin间距0.5mm

FPGA的IO通过3个扩展口

与底板连接实现高速数据通信



FPGA型号为PG2L50H-6IFBG484，属于紫光同创logos2系列产品，速度等级为6，温度范围：工业级（-40~100℃），FBG封装，管脚数目484。

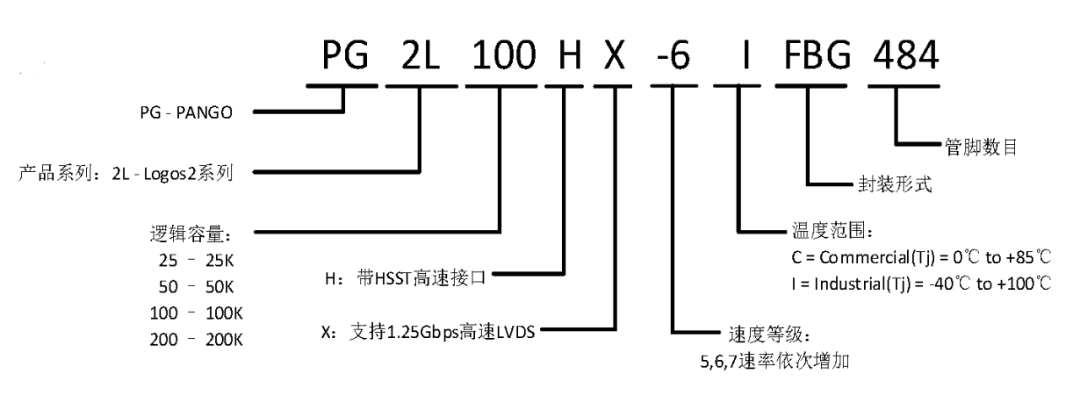

紫光同创Logos 系列FPGA 产品型号的编号内容及意义如下：

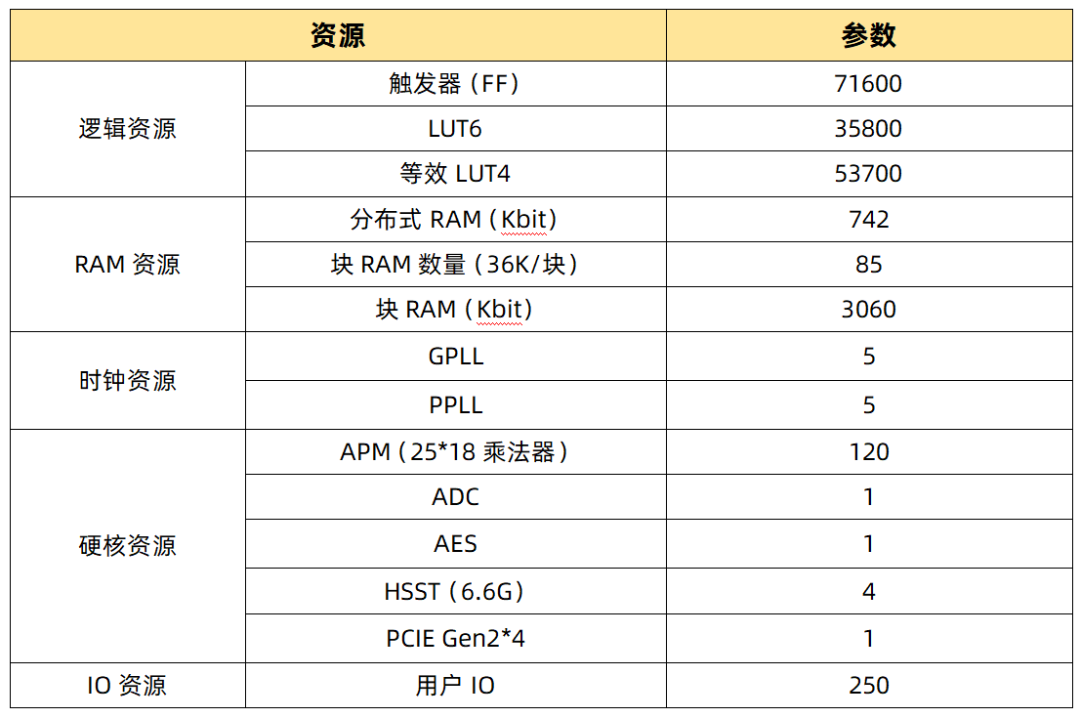

PG2L50H-FBG484的主要参数如下：



3.电源接口

PG2L50H核心板供电电压为VCCIN，输入电压为5V，需通过板对板连接器供电，连接底板时通过底板供电。板上的电源设计示意图如下图所示:

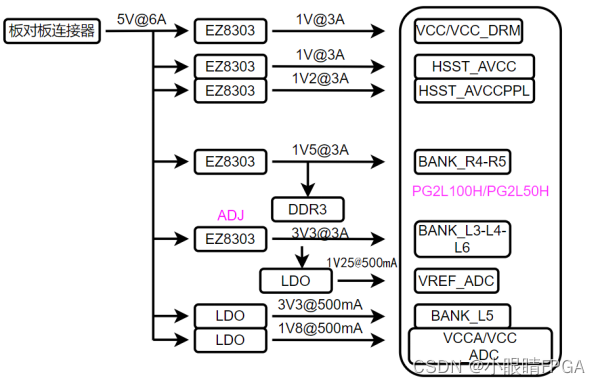

系统的电源网络如下图：

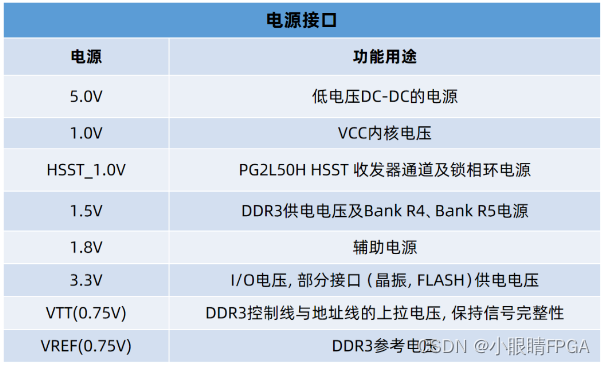

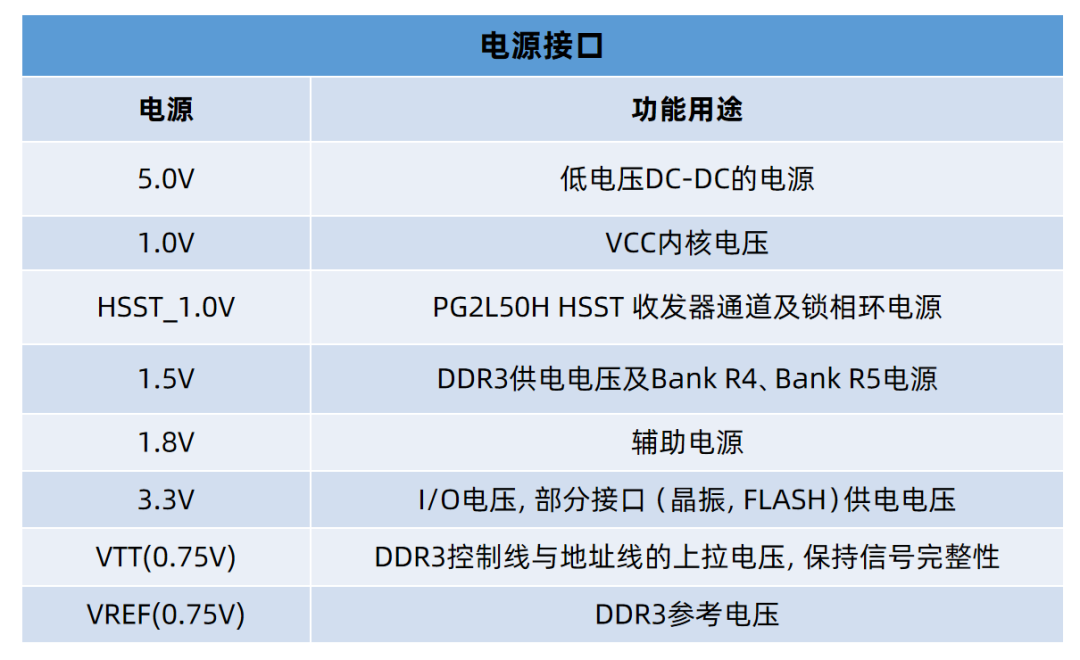

 各个电源的功能作用如下表:
