4路低功耗ADC接口，Air780EPM二次开发必看

Air780EPM共有4路ADC硬件通道，其通常的作用是用来测试电压数值，多用于工业控制‌、智能家居、汽车电子等。

1、 - ADC接口特性 -

1‌.1  ADC接口（模数转换器接口）‌

是连接模拟世界与数字系统的核心硬件及协议，负责将‌连续模拟信号‌（如电压、温度、光强等）‌精确转换为离散数字信号‌，供数字处理器（MCU、FPGA等）进行后续分析。其本质是‌混合信号系统的“翻译官”‌，需平衡精度、速度、功耗与接口复杂度。

1.2  Air780EPM模组ADC接口性能参数特性如下：

• 分辨率：12bit

• 时钟频率（fc）：1.625MHz~6.5MHz

• 采样频率： fc / 16

• 积分非线性：+/-1.2mV

• 微分非线性：+/-0.3mV

• 功耗：400μA

2、 - ADC管脚关系 -

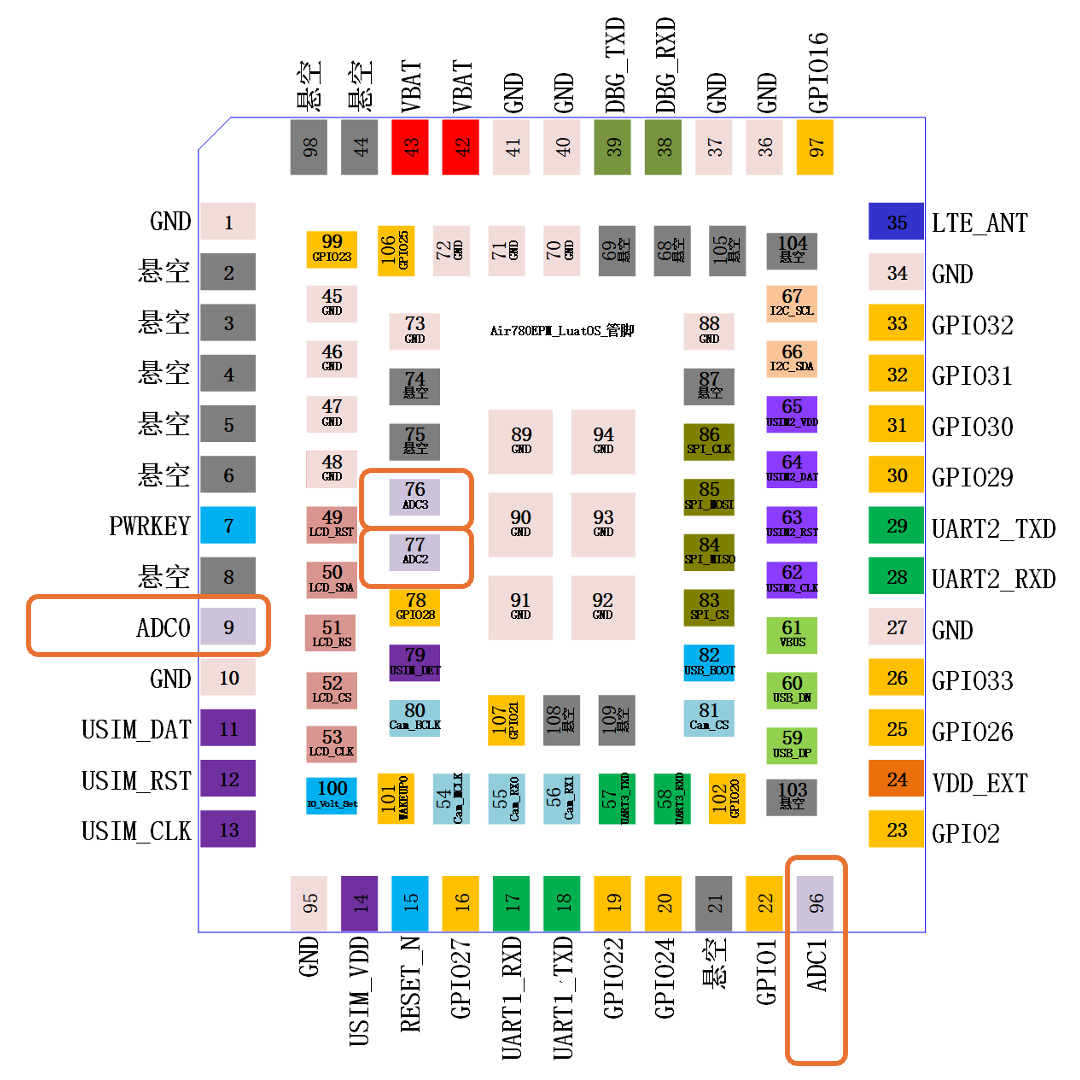

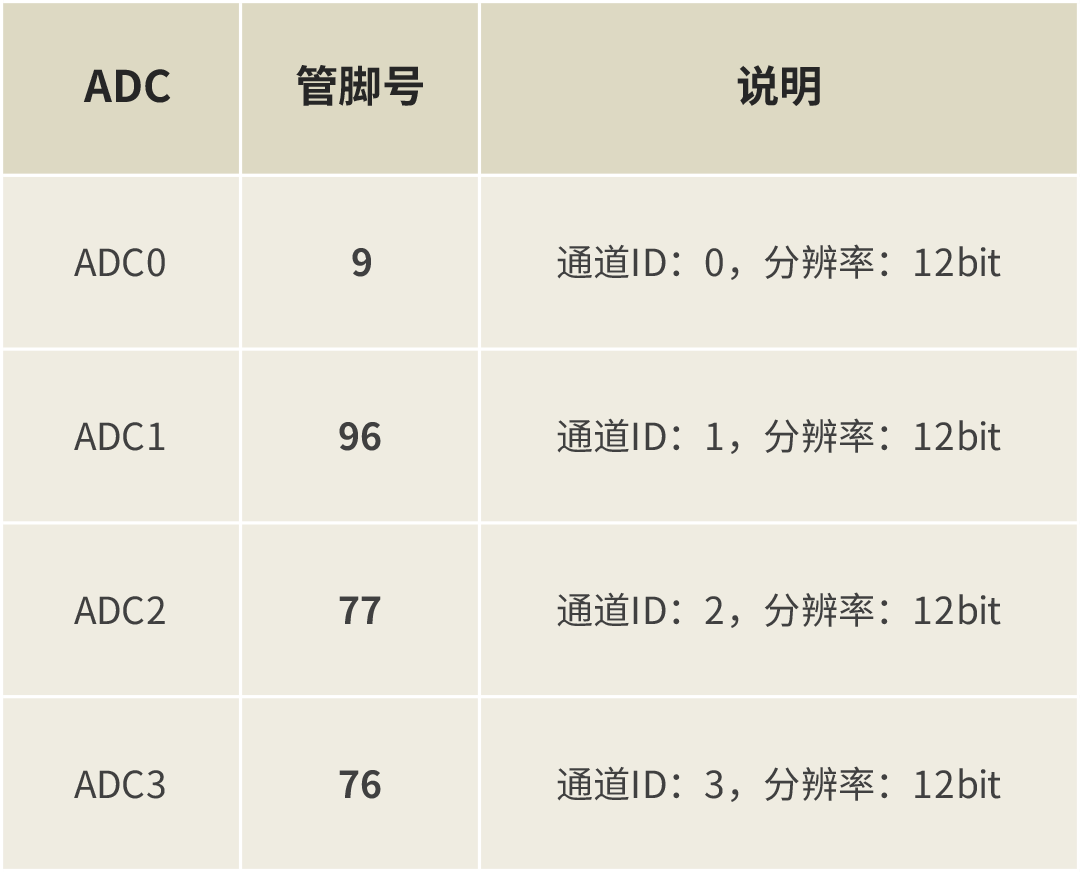

Air780EPM模组ADC硬件通道与模组管脚号的对应关系，如下图表所示：

3、 - ADC常用函数 -

3.1 ADC_RANGE_MAX/MIN：

与测量电压相关的函数主要有两个，请务必注意二者的区别。

• ADC_RANGE_MAX：
  ADC引脚的测量范围0-3.6V，这种方式被测电压不可经过外部电阻分压后再挂在ADC上；

• ADC_RANGE_MIN：
  ADC引脚的测量范围0-1.5V，这种方式被测电压可以经过外部电阻分压后再挂在ADC上；

• 当被测量电压最高值在1.5V以内：
  推荐使用ADC_RANGE_MIN，且不添加外部分压电路；

• 当被测量电压最高值在1.5V~3.6V以内时：
  推荐使用ADC_RANGE_MAX，且不添加外部分压电路；

• 当被测量电压最高值在3.6V以上时：
  推荐使用ADC_RANGE_MIN，且必须添加外部分压电路。

3.2 adc.setRange(range)

用于设置ADC的测量范围。

1）参数：

• 传入值类型：int；

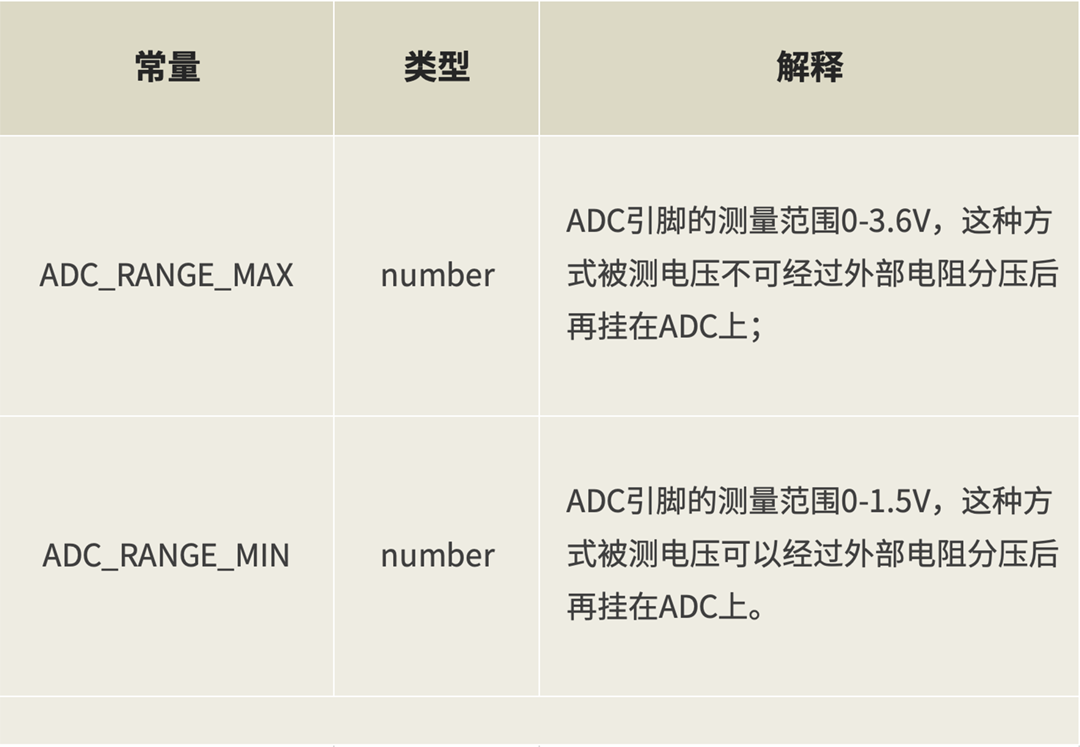

• 说明：Air780EPM有ADC_RANGE_MAX和ADC_RANGE_MIN两个常量。

2）返回值：无

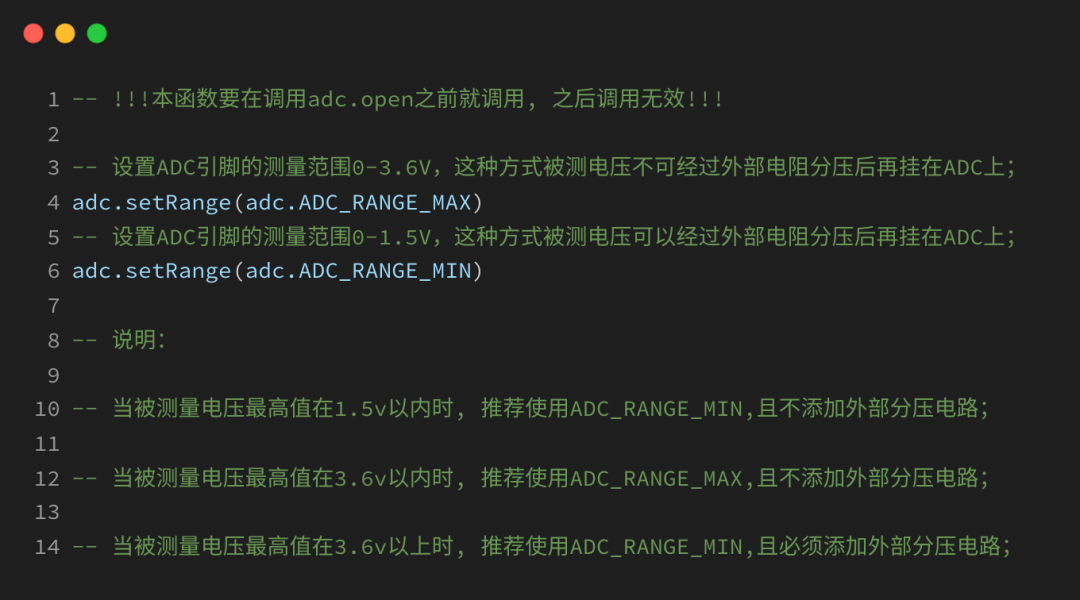

3）例子：

3.3 adc.open(id)

用于打开adc通道。

1）参数：

• 传入值类型：int；

• 说明：通道id，与具体设备有关，通常从0开始。

2）返回值：

• 返回值类型：boolean；

• 说明：打开结果。

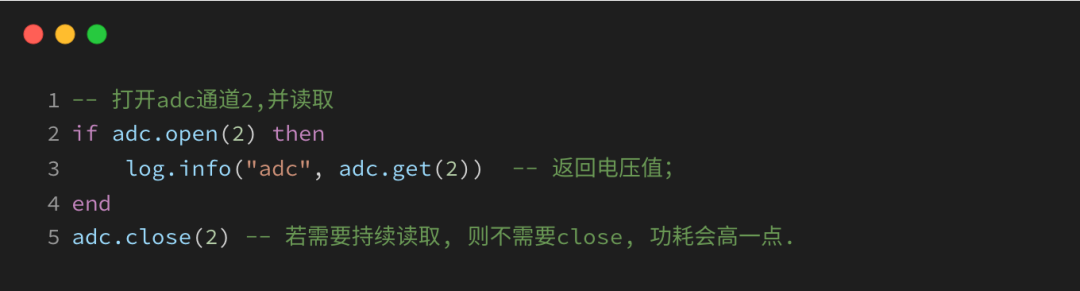

3）例子：

3.4 adc.get(id)

用于获取adc计算值。

1）参数：

• 传入值类型：int；

• 说明：通道id，Air780EPM从0开始，共0-3四个硬件通道。

2）返回值：

• 返回值类型：int；

• 说明：单位是mV，若读取失败，会返回-1。

3）例子：

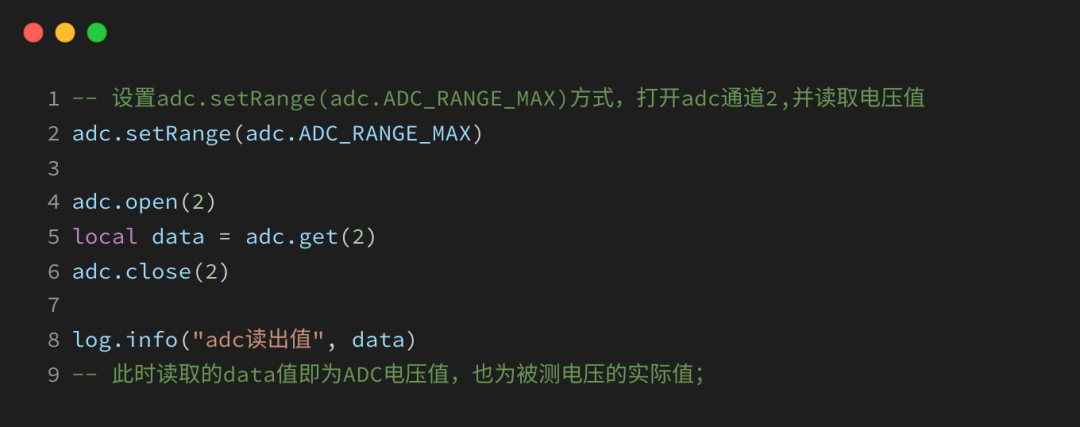

设置adc.setRange(adc.ADC_RANGE_MAX)方式，打开adc通道2，并读取电压值：

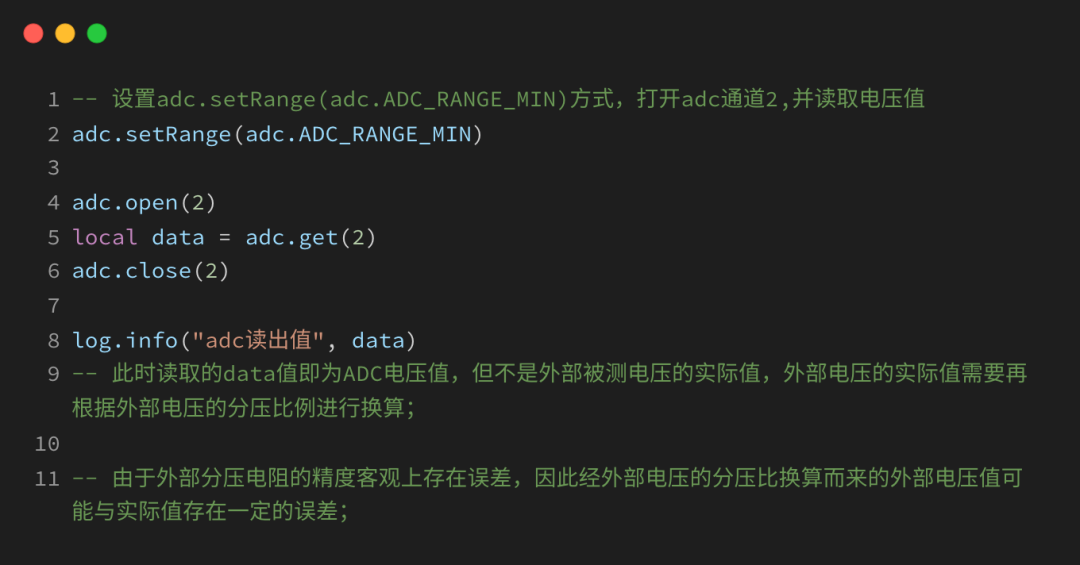

设置adc.setRange(adc.ADC_RANGE_MIN)方式，打开adc通道2，并读取电压值：

3.5 adc.close(id)

用于关闭adc通道。

1）参数：

• 传入值类型：int；

• 说明：通道id，Air780EPM从0开始，共0-3四个硬件通道。

2）返回值：无

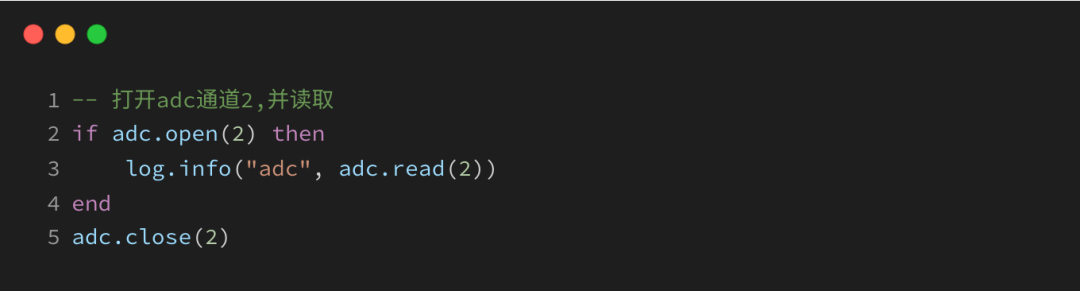

3）例子：
